对于初学者来说，基本上是对软件使用还不熟悉的，对于触摸屏软件的使用，最最基本的操作就是新建一个简单的工程文件。你知道如何操作吗？如果不知道的话那跟着小编来看看操作步骤吧~
总的来说，创建一个简单工程文件包括以下几个步骤：

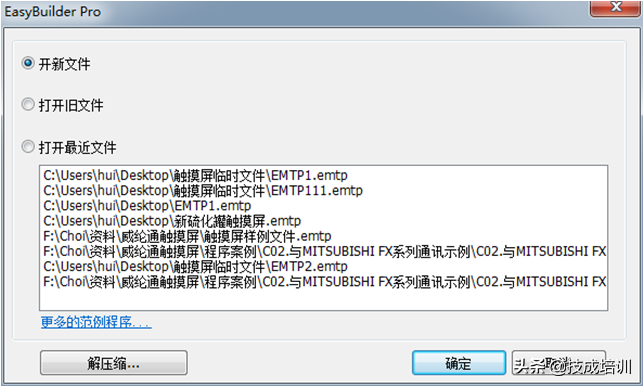

Step1.开新文件:开新文件，并选择适合的HMI机型。

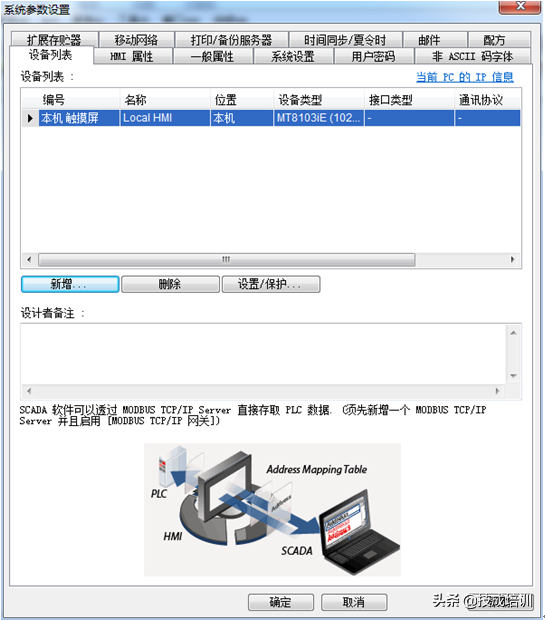

Step2.新增设备和设置参数:添加欲连接的设备，并设置通讯参数和属性。
Step3.设计程序:建立窗口并放置所需元件。

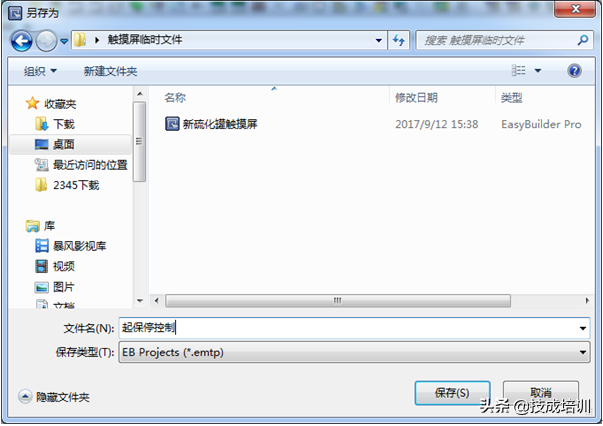

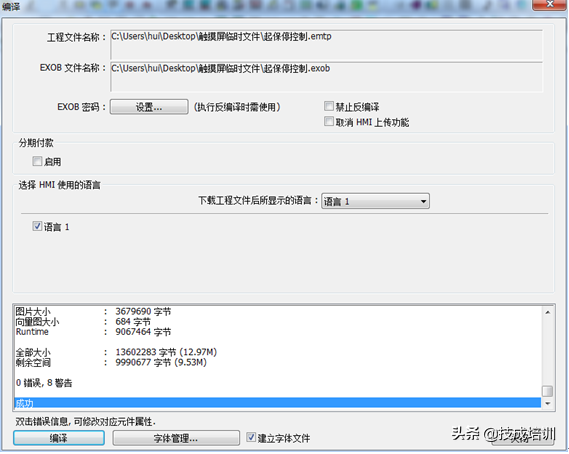

Step4.保存和编译程序:工程文件在下载之前，须编译成exob文件格式。
Step5.模拟程序:为了避免程序在修改阶段多次下载至HMI以验证操作的正确性而浪费太多时间，EasyBuilderPro提供2种模拟方式:在线模拟/离线模拟。
Step6.下载程序至HMI:完成下载后HMI即可执行程序。
2、选择型号以及显示模式，勾选使用范本。

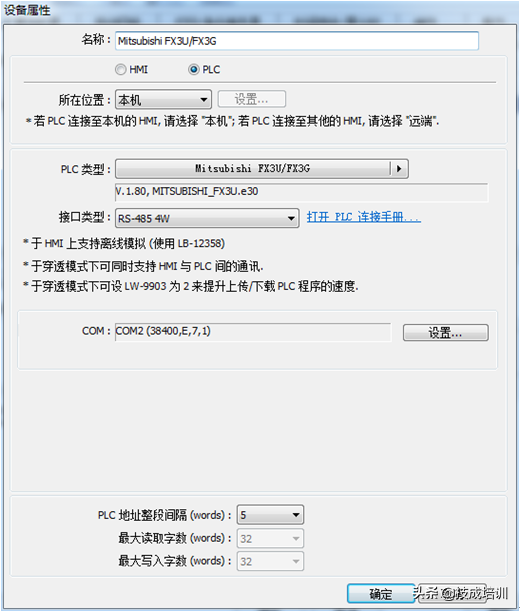

4、选择需要连接的PLC类型，并设置好接口类型，以及正确的通信参数。
以三菱FX3UPLC为例：

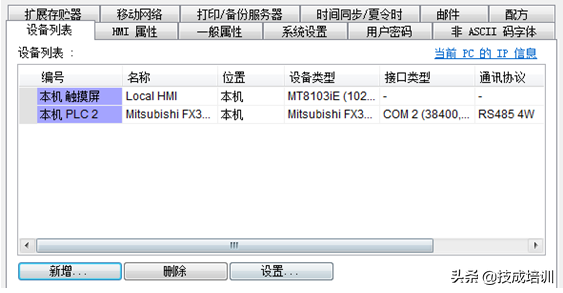

5、设置好之后，在设备列表中会增加一个新的设备，这里新增了FX3UPLC。

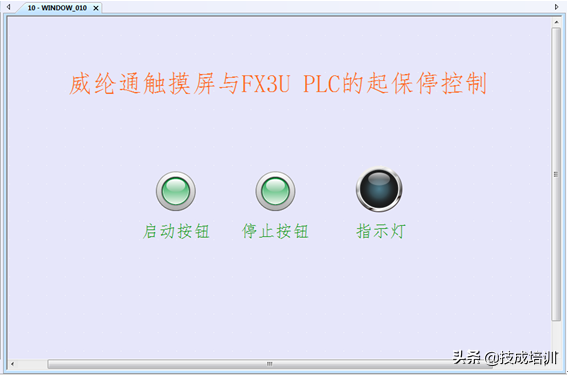

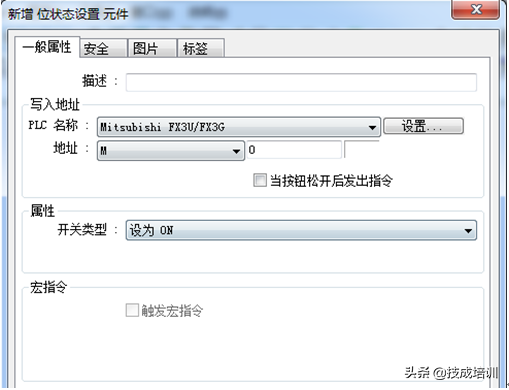

6、新增了PLC后就可以建立一个新元件，以位元状态切换开关元件为例，设定好PLC名称、地址、开关类型等设置。我们还可以在安全、图片、标签等做相应的设置。

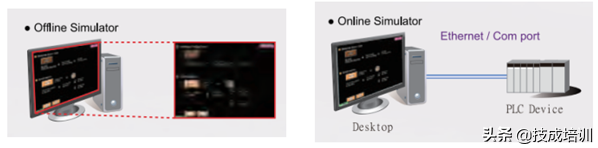

10、工程文件编译之后，可进行离线模拟和在线模拟。
离线模拟：在PC上模拟工程文件的运行，不与任何装置连线。
在线模拟：在PC上模拟工程文件的运行，此时PLC是直接与PC连接。

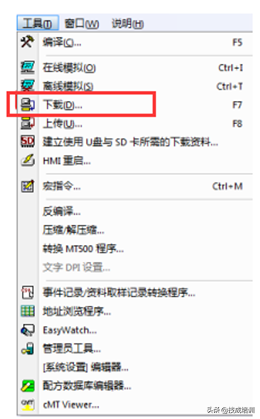

11、经过模拟调试，确定程序正确之后，即可下载工程文件到触摸屏。
对于触摸屏工程文件下载的方法有四种，包括使用USB下载线下载、使用以太网下载、使用HMI名称下载、使用U盘/SD卡下载。关于这几种下载方法，之后也会讲解哦，敬请期待。（本文为技成原创，作者：蔡慧荥，未经授权不得转载，违者必究！）
