应用描述：
桥接器同时支持西门子PLC的CP343以太网通讯模块和CP341串口通讯模块的功能。可以同时通过ModbusRTU连接仪表、变频器等串口设备，同时可以通过网口连接组态监控软件WINCC。PLC内部不需要编程，也不需要进行硬件组态配置，直接通过模块进行通讯和地址映射。
网络拓扑：
西门子CP343-CP341
10.1硬件连接连接方式：将桥接器的串口X1连接到西门子PLC的通讯口，桥接器的串口X3连接到Modbus通讯网络（仪表、变频器、伺服等），桥接器通过以太网口或者无线WIFI连接上位机电脑。

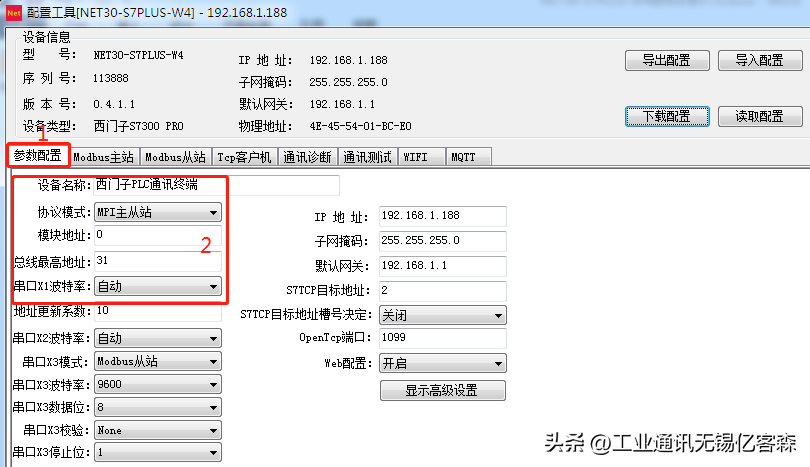

10.2参数配置10.2.1配置和PLC通讯的参数打开【配置界面】如下：
【协议模式】：连接西门子PLC的通讯口，西门子S7200/200SMART选择PPI模式，S7300/400选择MPI主从站模式；
【模块地址】：填入模块地址，不要和网络上其他站点冲突；
10.2.2Modbus通讯参数配置选择【配置界面】，将串口X3模式配置为：Modbus主站；串口参数（波特率，数据位停止位，校验）和实际Modbus从站设备相匹配。

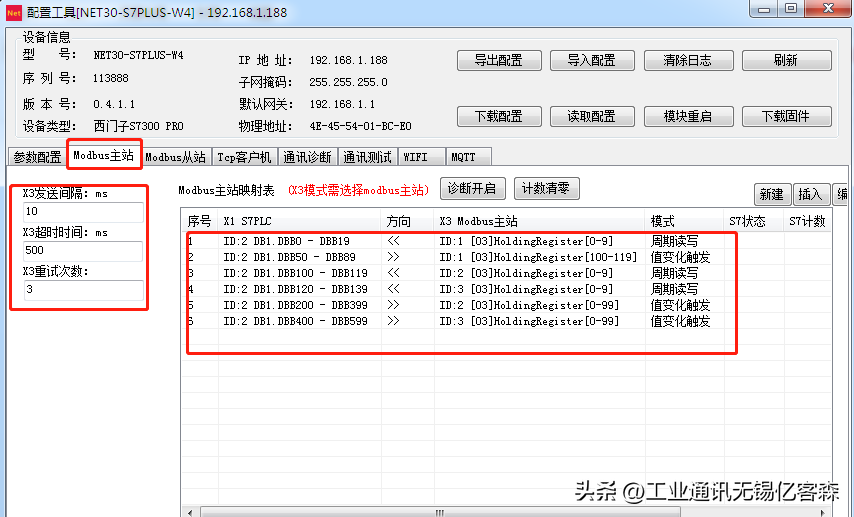

选择【Modbus主站界面】：配置MODBUS和从站设备的读写命令，将数据直接映射到PLC的内部地址上。
1、打开【STEP7】软件：选择【选项options】，PG/PC接口中选择【】驱动，在【属性Properties】中，填入桥接器的【IP地址：192.168.1.188】。

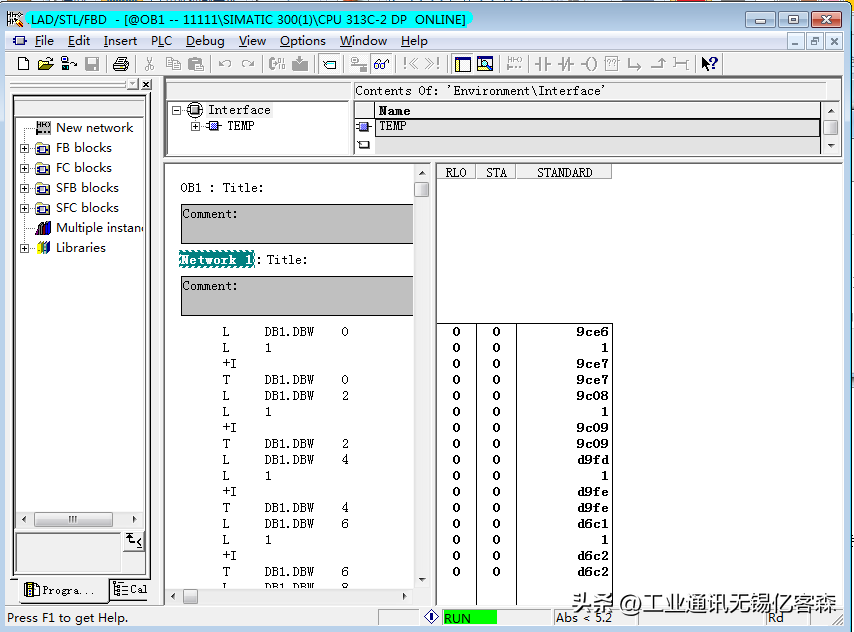

2、通过STEP软件可以对PLC进行上载、下载和在线监控。
1、打开【WINCC】软件：选择【选项options】，PG/PC接口中选择【】驱动，在【属性Properties】中，填入桥接器的【IP地址：192.168.1.188】。
2、通过STEP软件可以对PLC进行上载、下载和在线监控。

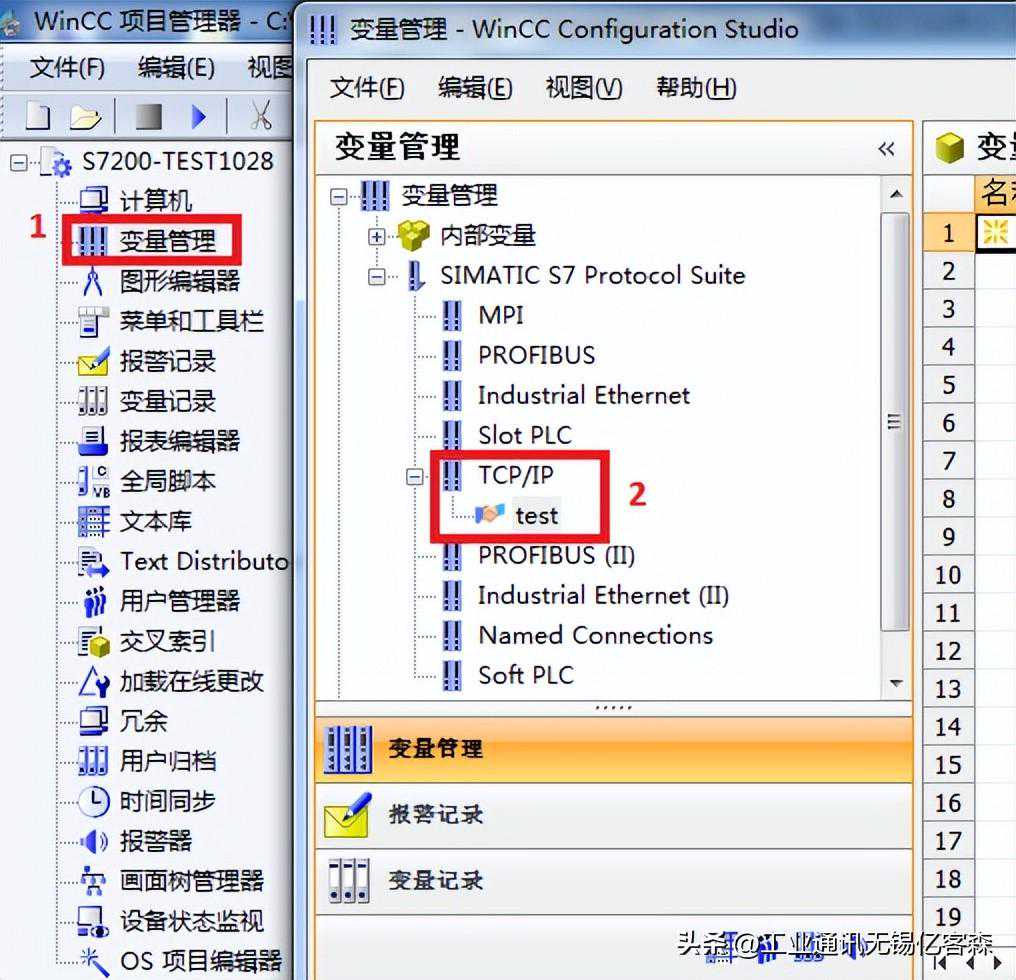

1、在wincc软件的【变量管理中】添加西门子S7协议族；在选择【TCP/IP】驱动协议下新建连接；

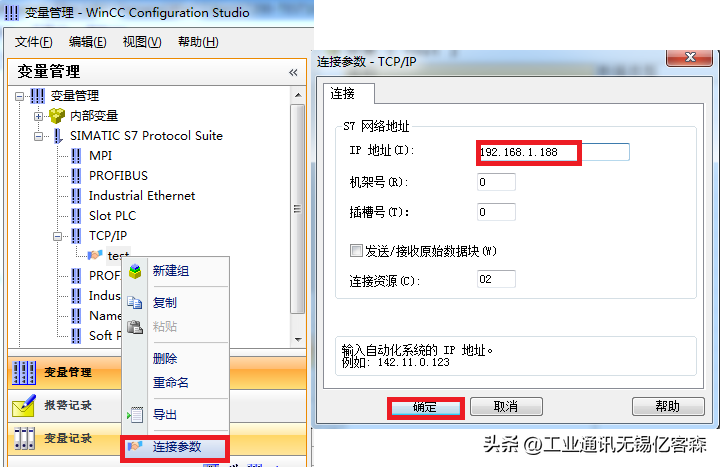

2、在【连接参数】中，填入桥接器的IP地址：192.168.1.188；
3、在【系统参数】中，选择计算机的网卡（WIFI通讯选择无线网卡）；
