熟悉S7-200SMART这几个特性，有助于把这款PLC功能挖掘得更深。

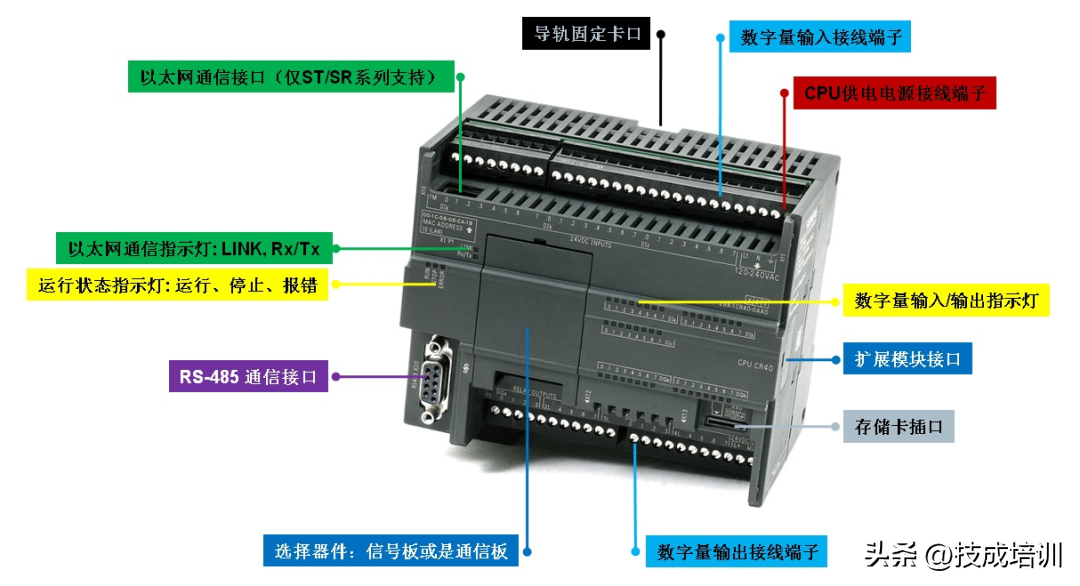

一、S7-200SMARTCPU性能

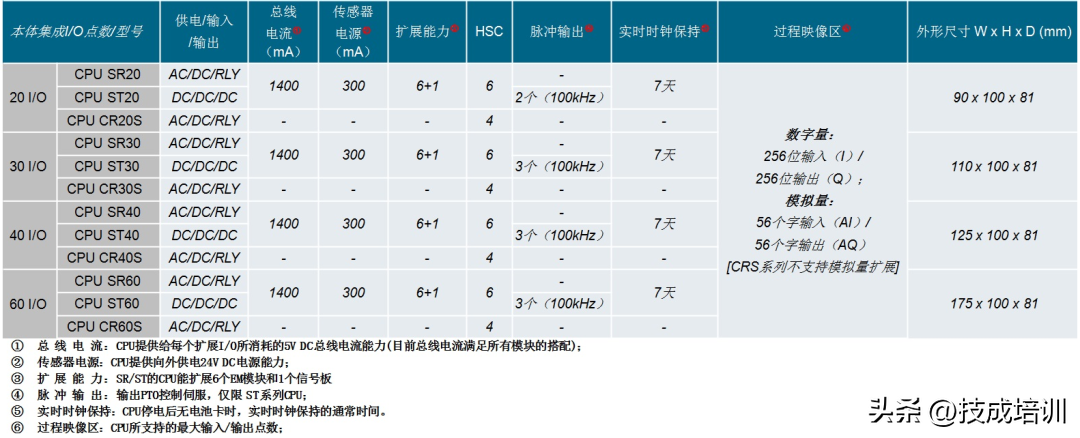

（1）SR/STCPU模块常规数据

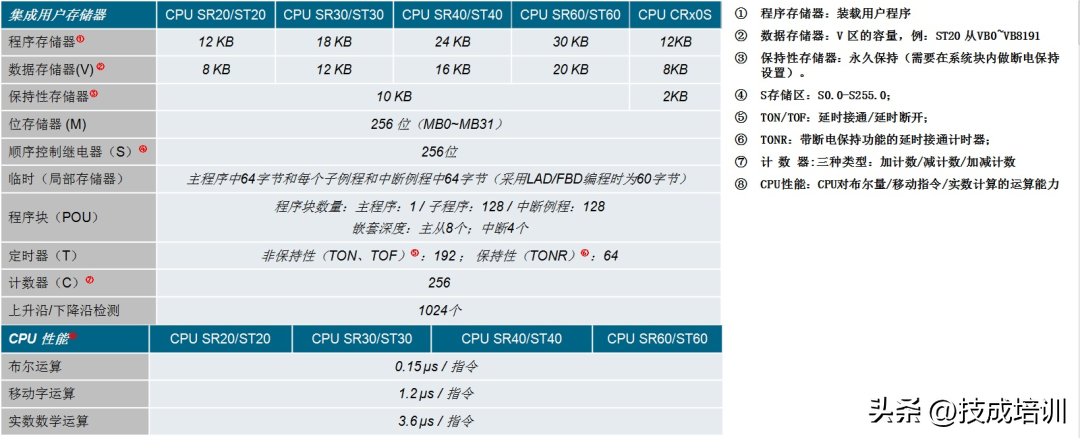

（2）CPU存储能力

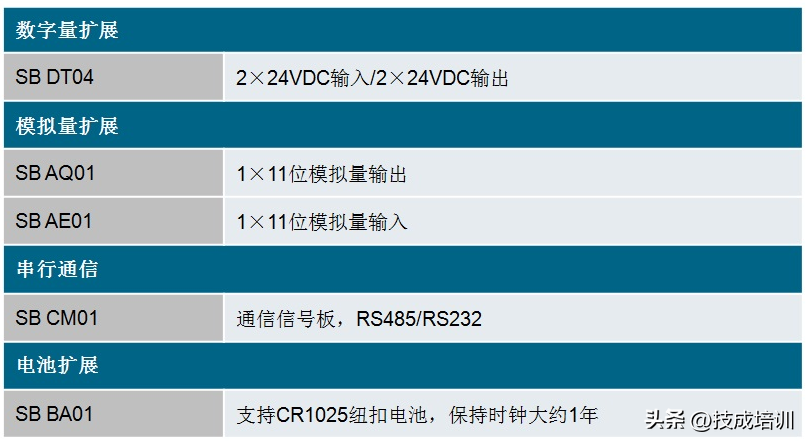

（1）S7-200SMART信号板
S7-200SMART共提供了5种不同的信号板。使用信号板，可以在不额外占用电控柜空间的前提下，提供额外的数字量I/O、模拟量I/O和通信接口，达到精确化配置。

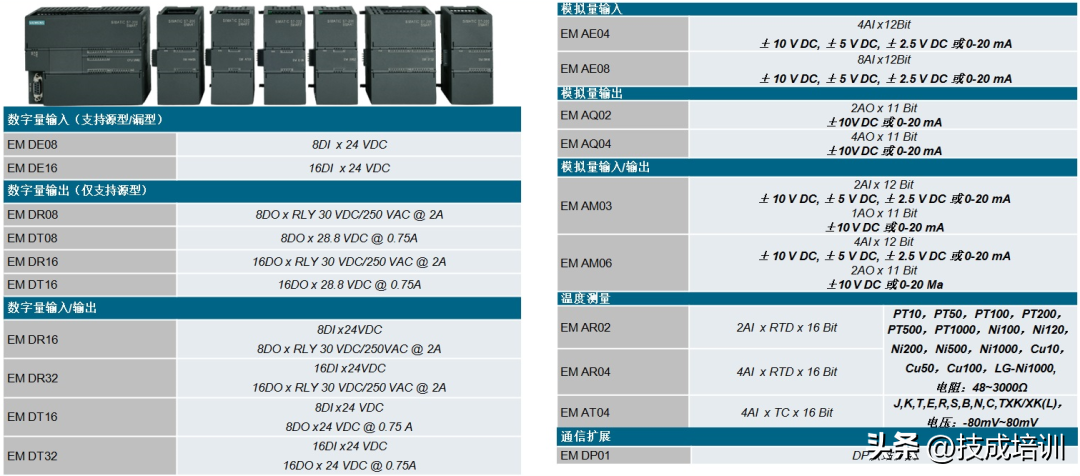

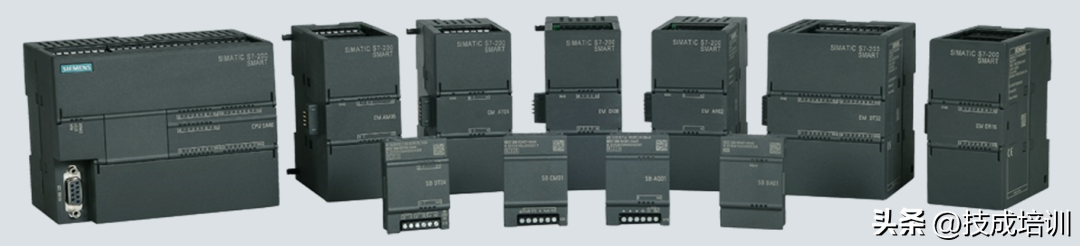

（2）S7-200SMARTSM模块
S7-200SMART提供20种不同扩展模块，方便扩展本地的数字量和模拟量I/O及通信端口。

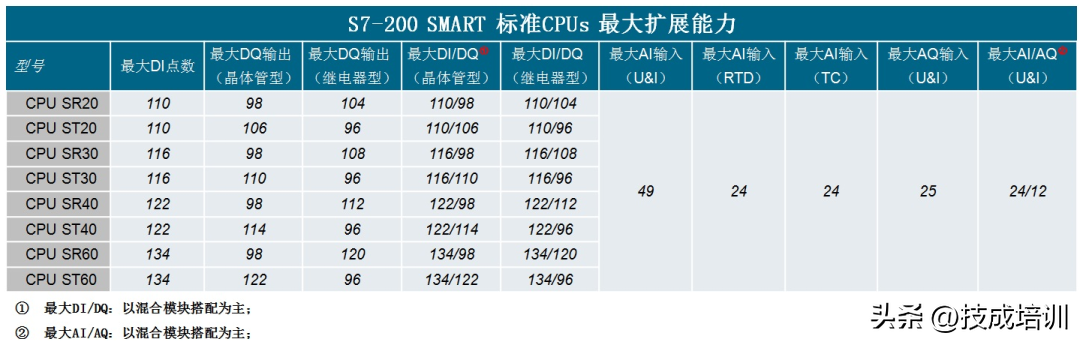

（3）S7-200SMART扩展能力

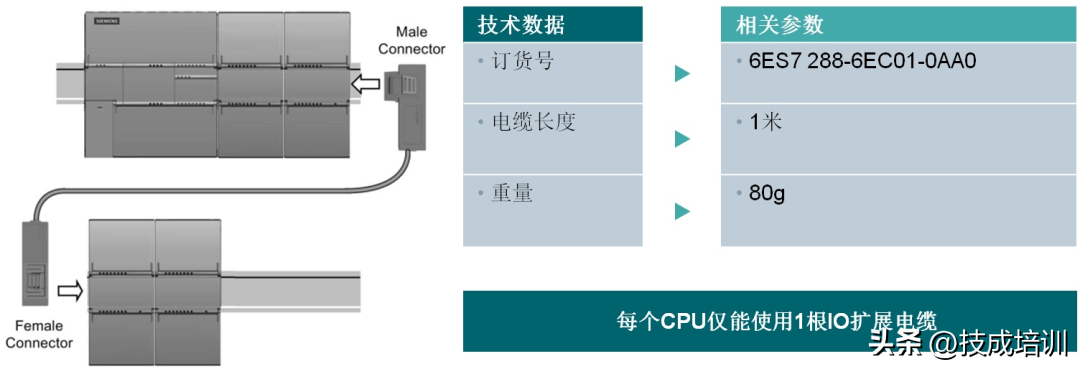

（4）S7-200SMARTI/O扩展电缆

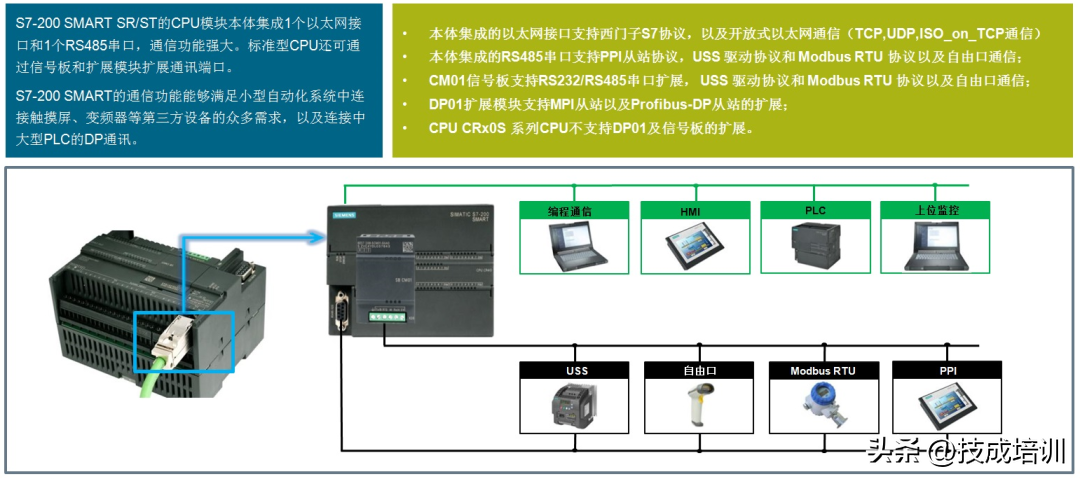

（1）S7-200SMART通讯能力

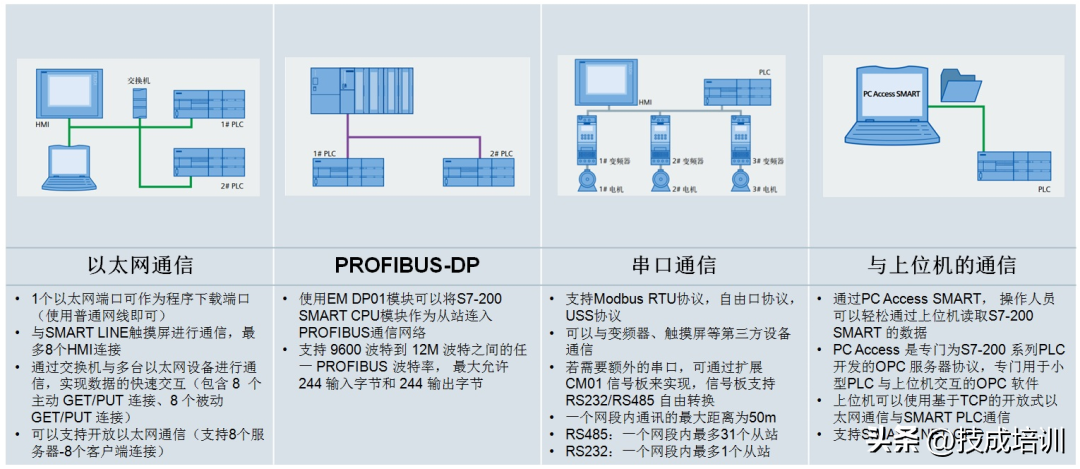

（2）S7-200SMART网络通讯
（1）开环运动控制
S7-200SMARTCPU通过本体的晶体管输出点，实现运动轴（AxisofMotion）控制：内置于CPU，用于速度和位置控制。S7-200SMARTCPU提供了三种开环运动控制方法：运动控制向导，PTO（脉冲串输出）及PWM（脉宽调制）。如下表1所示：
开环运动控制方法
CPU版本
/
以上
运动控制向导
运动控制向导
运动控制向导
PTO
--
PLS指令编程
PWM
PWM向导
PLS指令编程/PWM向导
表1.S7-200SMART开环运动控制方法
注意：高速脉冲输出操作只能在晶体管输出的CPU上进行，不可以在继电器输出的CPU上进行。如果已通过运动控制向导将所选输出点组态为运动控制用途，则无法通过PLS指令激活PTO/PWM。
（2）通过PROFINET连接V90实现基本定位控制
从STEP7-Micro/和S7-200SMARTPLC固件版本开始增加了PROFINET通信的功能，通过PROFINET接口可与V90PN伺服驱动器进行通信连接进行位置控制，此接口可支持八个连接（IO设备或驱动器）。
（3）直线插补功能
STEP7‑Micro/和固件支持对2D/3D直线插补运动进行基于PTO的开环运动控制。使用运动向导组态轴组和生成POU，命令轴组从实际位置到绝对或相对目标位置的2D/3D直线插补运动。使用运动向导组态轴组和生成POU，以命令轴组按照多线段组态中指定的路径运动。
