当用水系统用水量较小时，可以采用变频器调速控制的单泵恒压供水系统，本文讨论与此相关的几个问题。

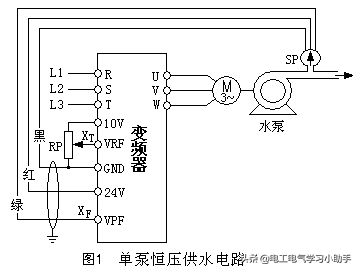

1.单台水泵的变频调速恒压供水系统是如何工作的？
实现单台水泵的变频调速恒压供水有一个前提，就是水泵电动机以额定转速运行（工频50Hz运行）时提供的水量，能够满足该供水系统的最大用水需求，否则应该选用出水量更大的水泵，或采用多泵供水方案。

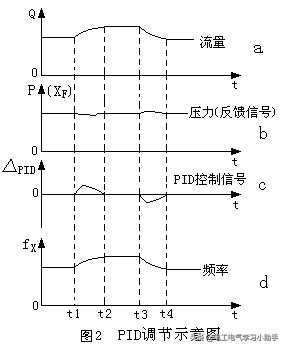

2.单泵恒压供水系统中用水量与PID调节量之间是怎样的关系？
在t2～t3时间段，用水量Q不再增加，压力P也已经恢复到目标值，PID的调节信号为零，变频器输出频率fX停止变化。在t3～t4时间段，用水量Q减少，压力P有所增加（见图2b），PID产生负的调节信号（见图2c），变频器输出频率fX下降（见图2d），同样保持了供水压力的稳定。
3.变频器能否进行供水定时控制？
可以。有两种控制方式。一是将一天分成若干个时段，根据每个时段用水量大小的不同，提供不同的供水压力。二是根据节假日、周六周日用水量的不同变化，分别设置不同日期、不同时段的供水压力。下面以艾默生TD2100系列变频器为例，介绍第一种控制方式的应用。
艾默生变频器最多可以将一天设定为6个时段，每个时段的供水压力各不相同，用水量大时，供水压力也大些；用水量小时，供水压力也小些。图3所示是用水量（流量）变化曲线和设定的压力变化曲线。变频器相关功能参数设置见表1。参数设置完毕，变频器即可按照参数设定值，控制不同时段的供水压力满足设置要求。

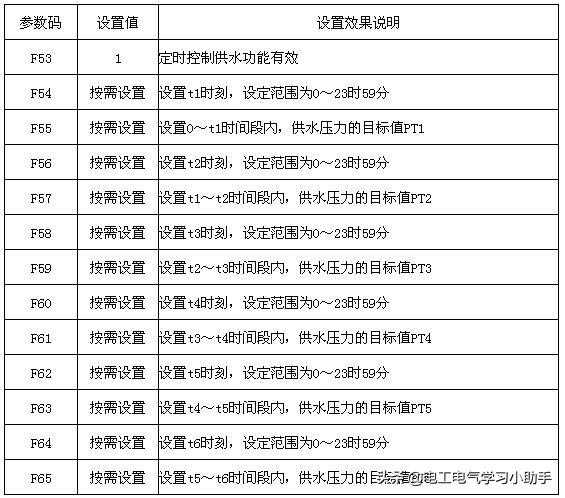

表1艾默生变频器分时段定时供水的参数设置
注：1.设置各个时段的终止时间t1～t6时，应满足：t6≥t5≥t4≥t3≥t2≥t1。
2.各时段的目标压力值设置范围均为0.000～9.999MPa。
