STEP7-Micro/WINSMART是西门子公司为小型可编程逻辑控制器（PLC）编程开发的一款软件。这款软件适用于西门子S7-200SMART系列PLC，它提供了一个用户友好的环境来进行程序的编辑、下载、调试和维护。
以下是使用STEP7-Micro/WINSMART的基本步骤：
1.安装软件：
-确保你的计算机满足软件的系统要求。应满足以下最低要求：
-下载安装包并遵循安装向导的指示完成安装过程。
2.创建新项目：

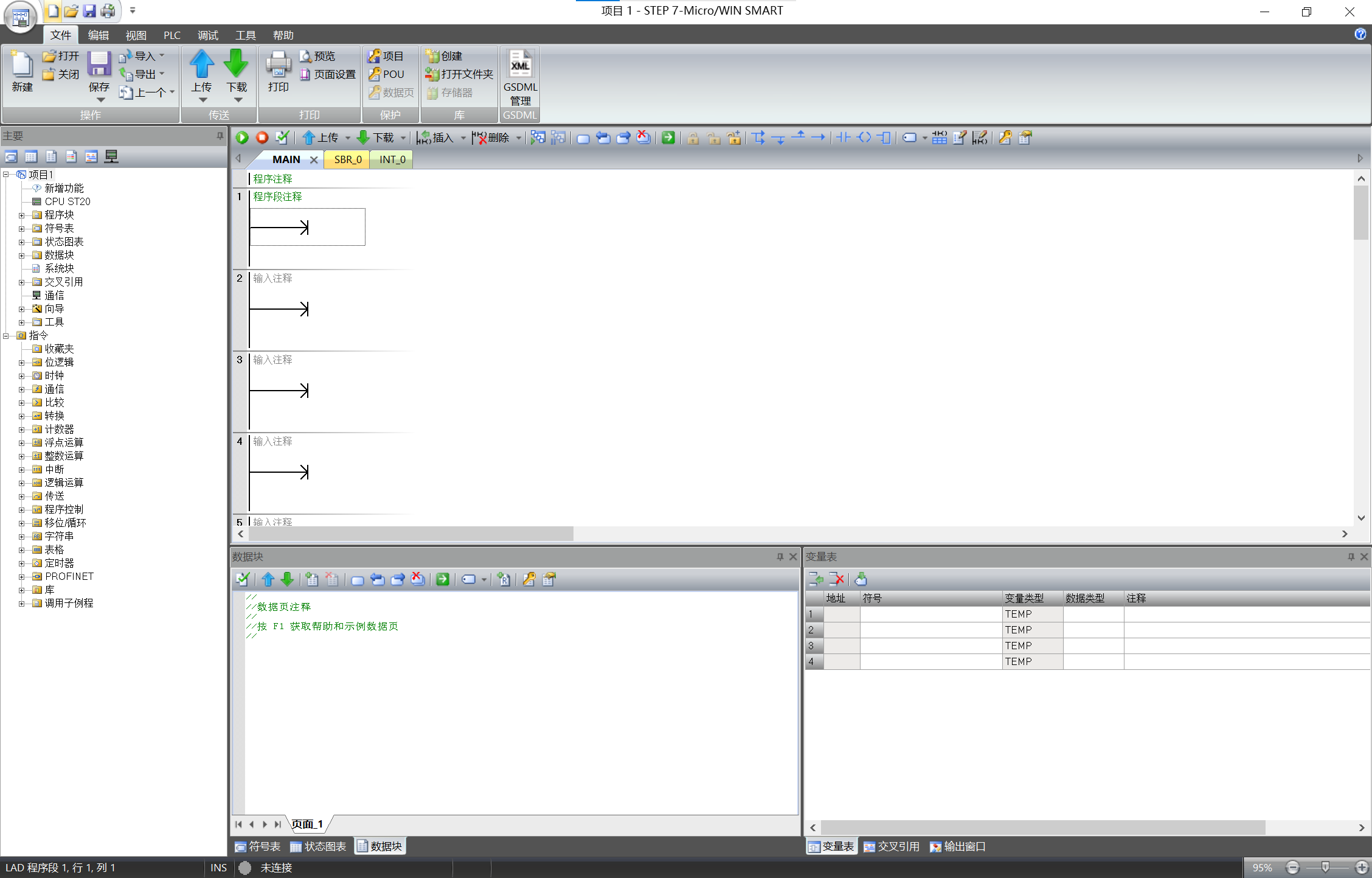

-启动STEP7-Micro/WINSMART。

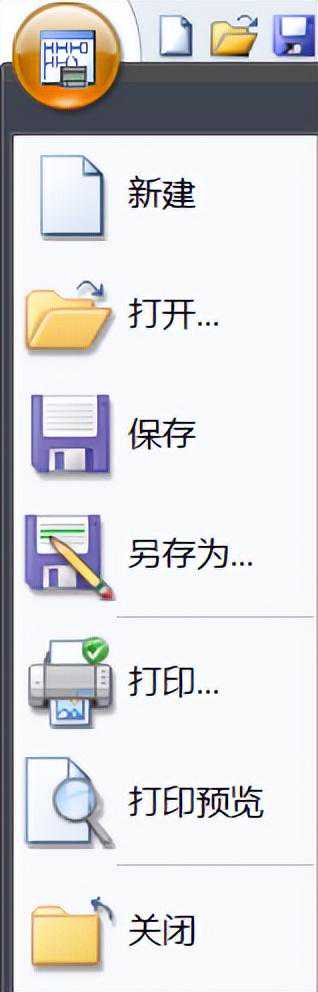

-选择“新建项目”并指定项目名称和保存位置。
-选择要编程的PLC型号。

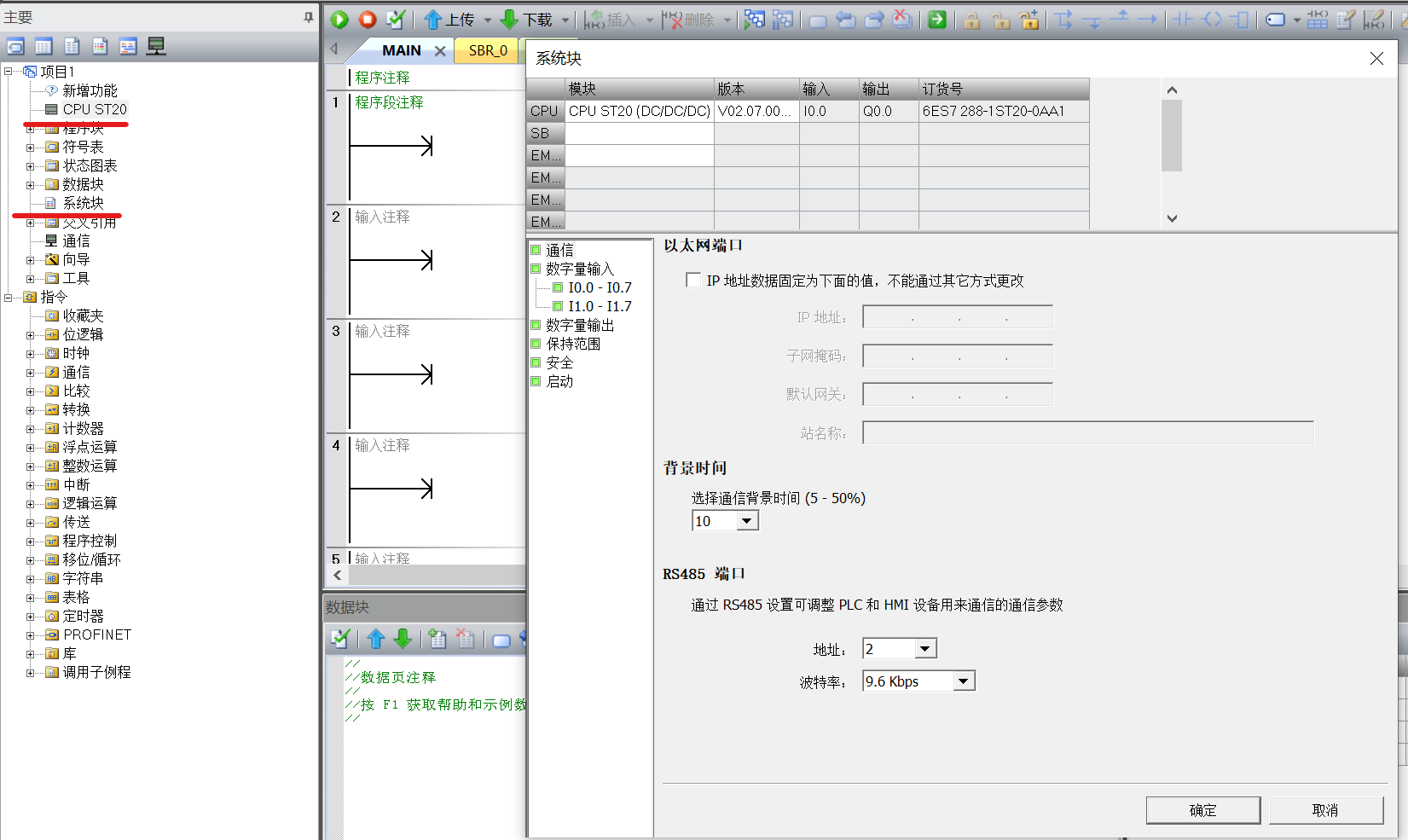

双击导航栏的CPU图标或者系统块图标，弹出系统配置窗口，可以配置CPU、扩展模块和信号板的基本信息。
3.编程：

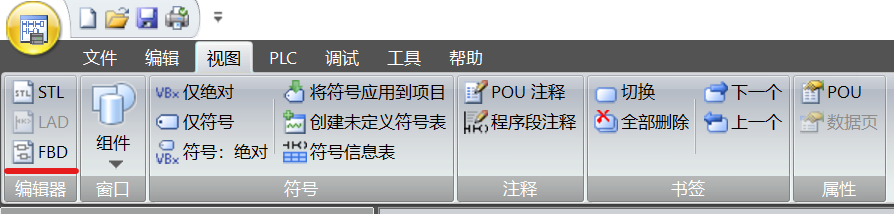

-在项目中，可以在“菜单栏”——“视图”中选择编程语言，包括：梯形图，语句表，函数块图，来编写程序。
-组织程序结构。
4.配置PLC：

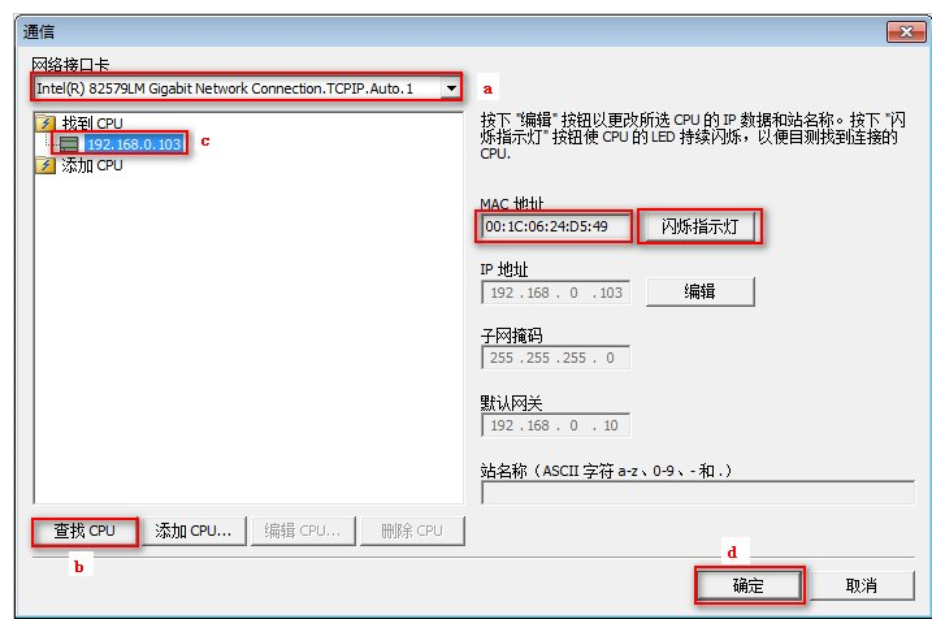

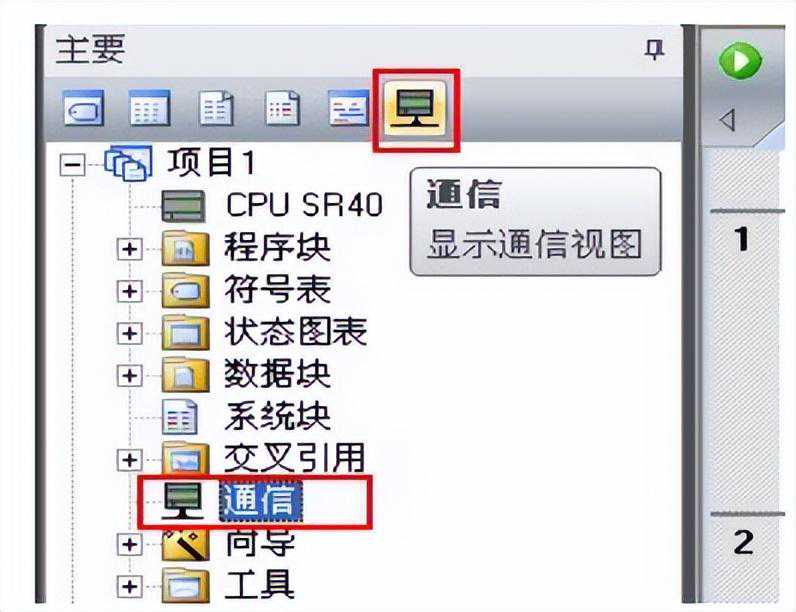

-连接到PLC。

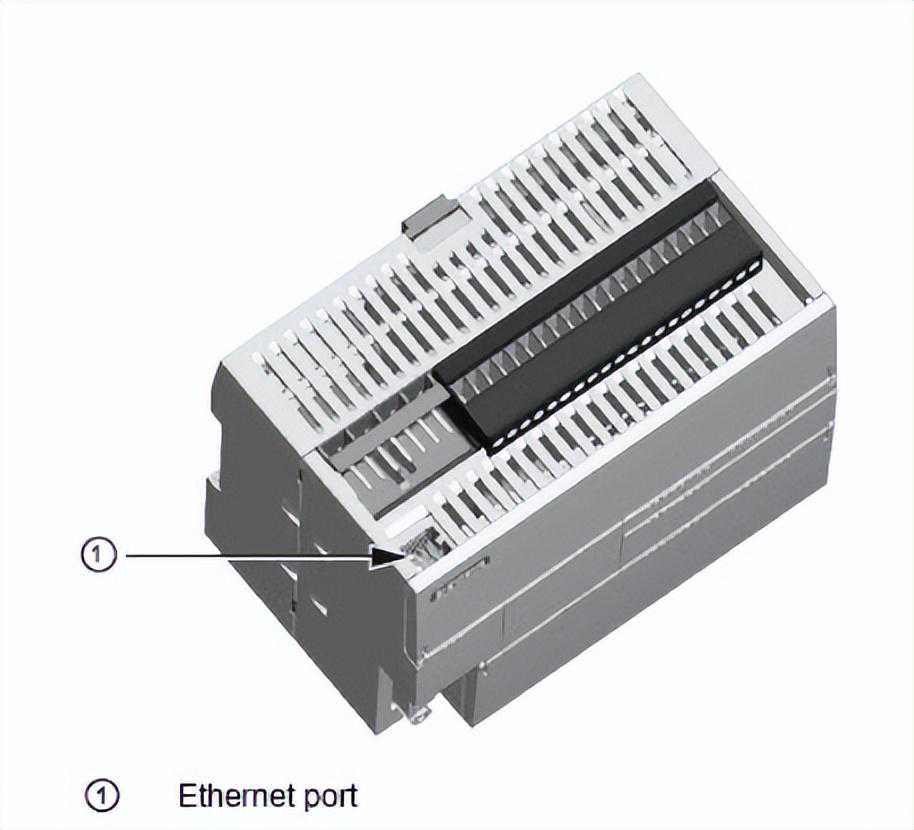

S7-200SMART采用以太网电缆与编程设备进行通信连接。一对一通信不需要交换机，如果网络中存在两台以上设备则需要交换机。

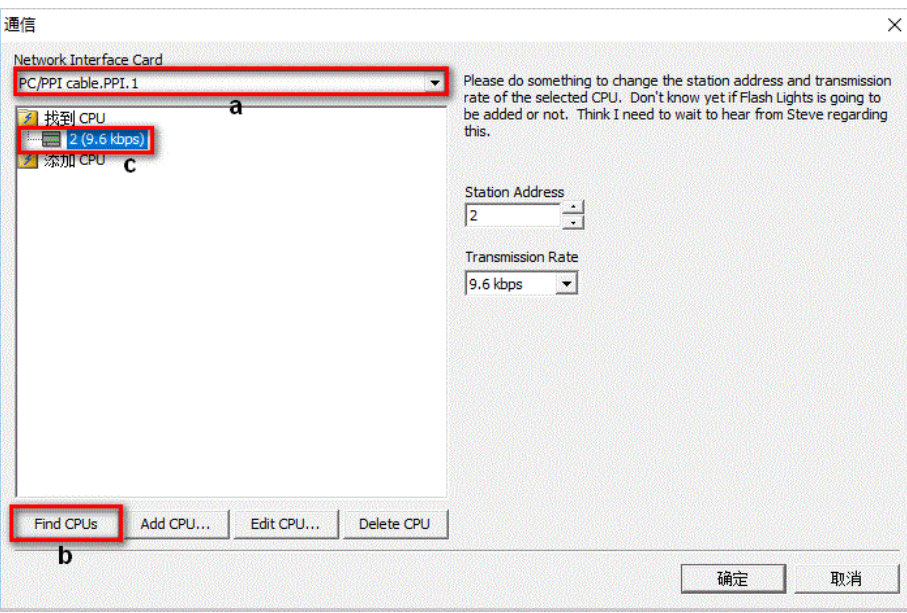

对于没有以太网口的PLC，也可使用485通讯口下载程序。
-配置输入/输出（I/O）接口，分配模块并设置其参数。

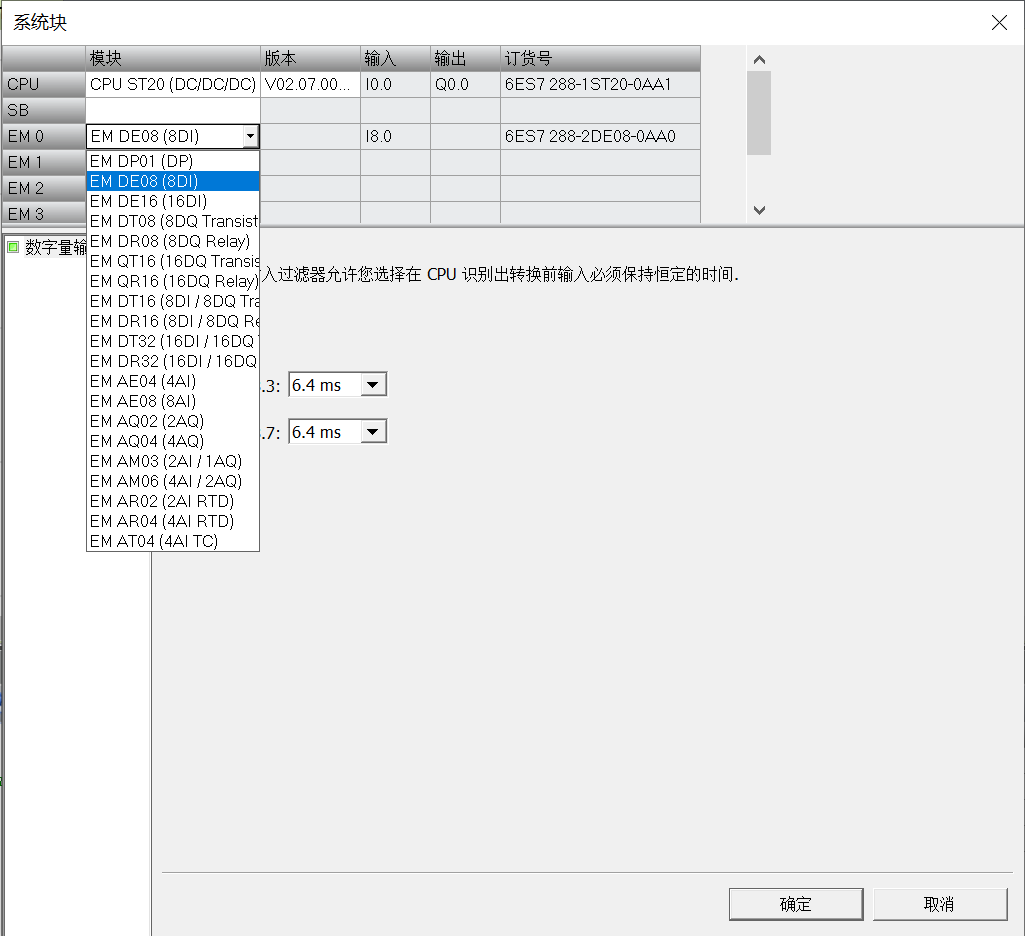

打开系统块，根据具体的硬件配置，选择合适的信号板和扩展模块。

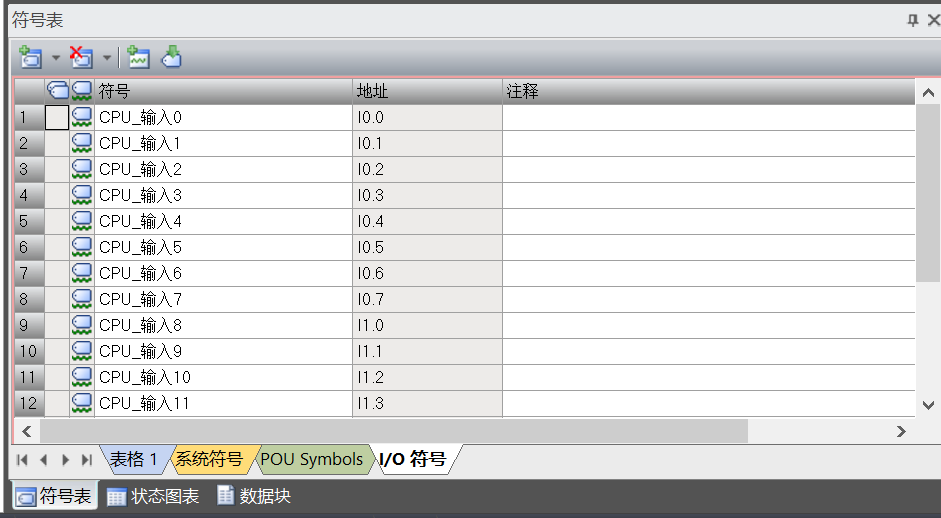

打开符号表，在IO符号中，会详细列举出已配置的IO端口，可根据实际项目要求，更改符号名和注释内容。

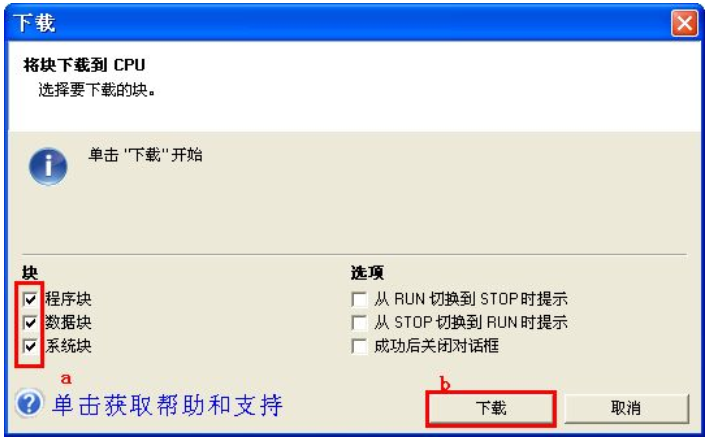

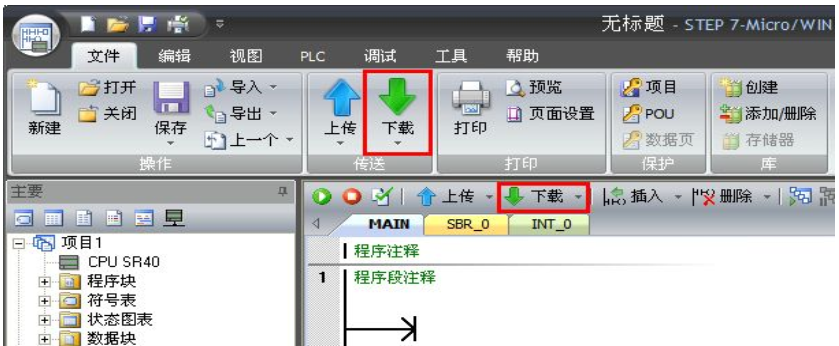

5.下载程序到PLC：
-在项目窗口中选择要下载的程序。
-通过数据线或者通过网络将程序下载到PLC中。
6.调试与监控：

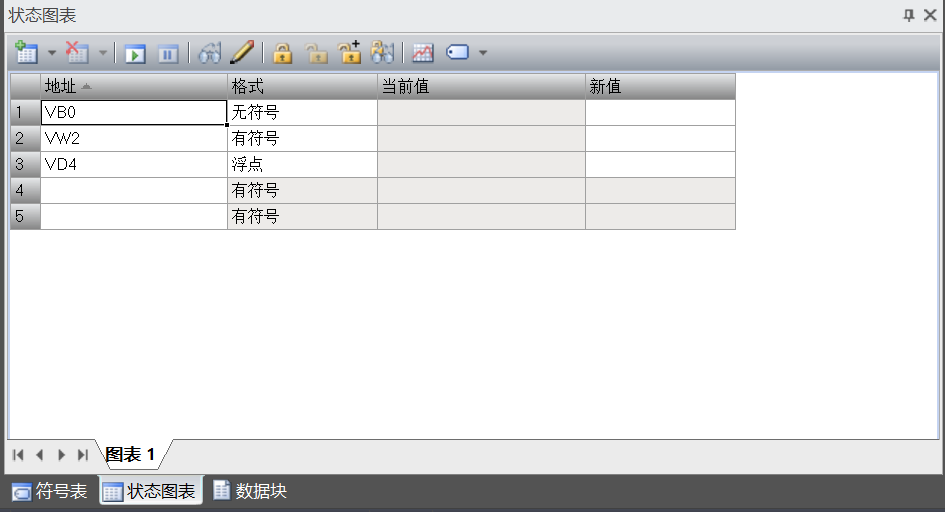

-使用软件内置的状态图表工具进行程序的程序地址数据的监控和修改。

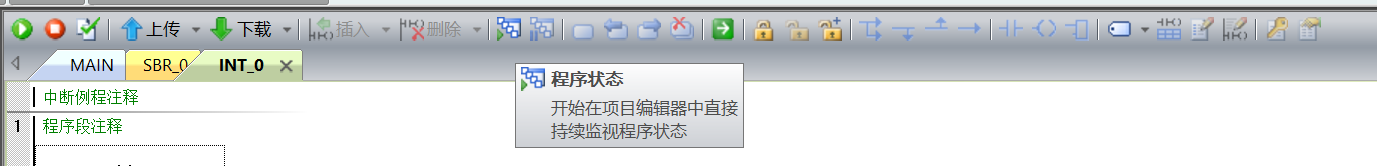

-可以通过监视窗口实时监控PLC的状态和数据。
加密
-POU加密

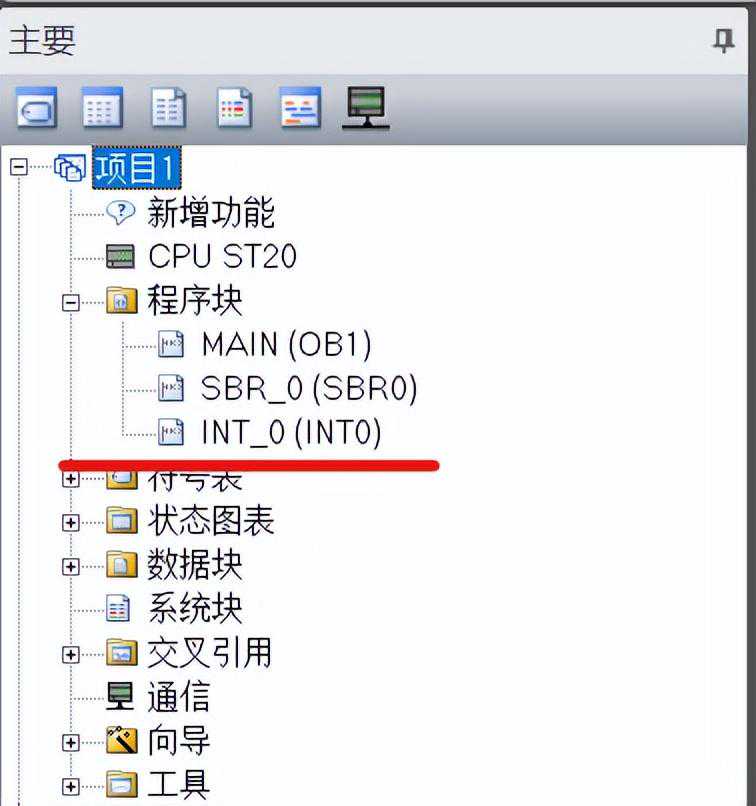

POU即程序组织单元，包括项目文件中的主程序（OB1）、子程序和中断服务程序。POU可以单独加密，加密后的POU会显示一个锁的标记，不能打开查看程序内容。程序下载到CPU中，再上载后也保持加密状态。

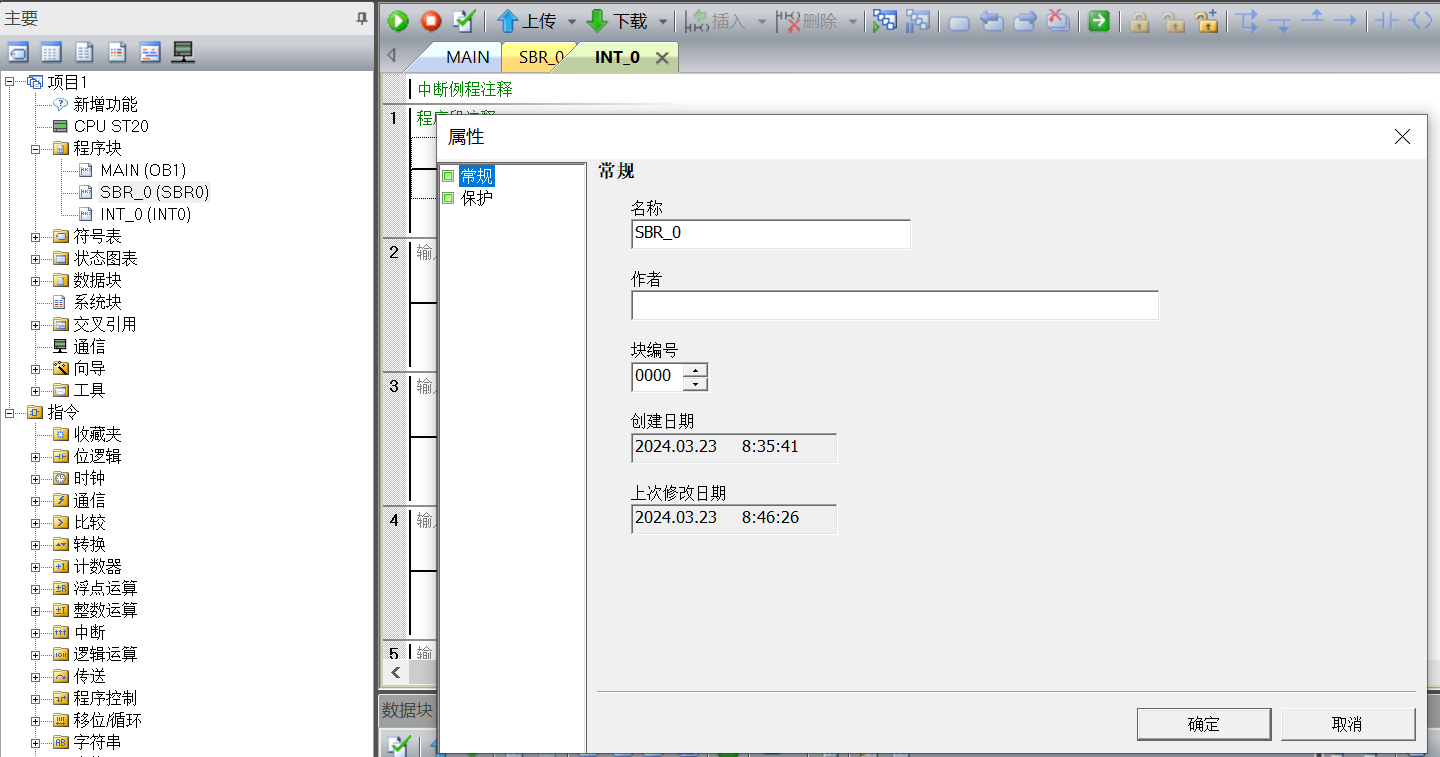

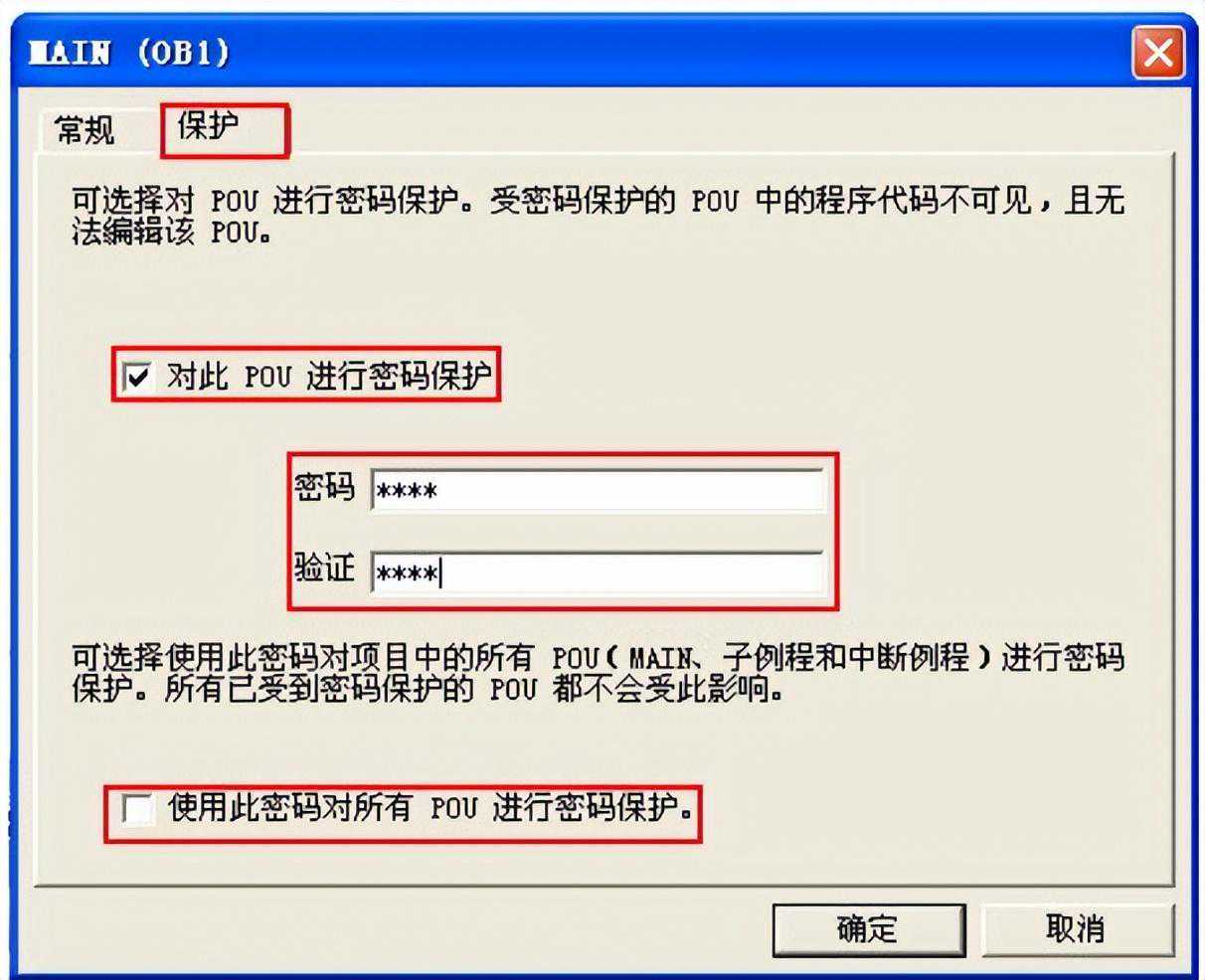

打开程序块，选择要加密的对象，鼠标右键，选择属性。

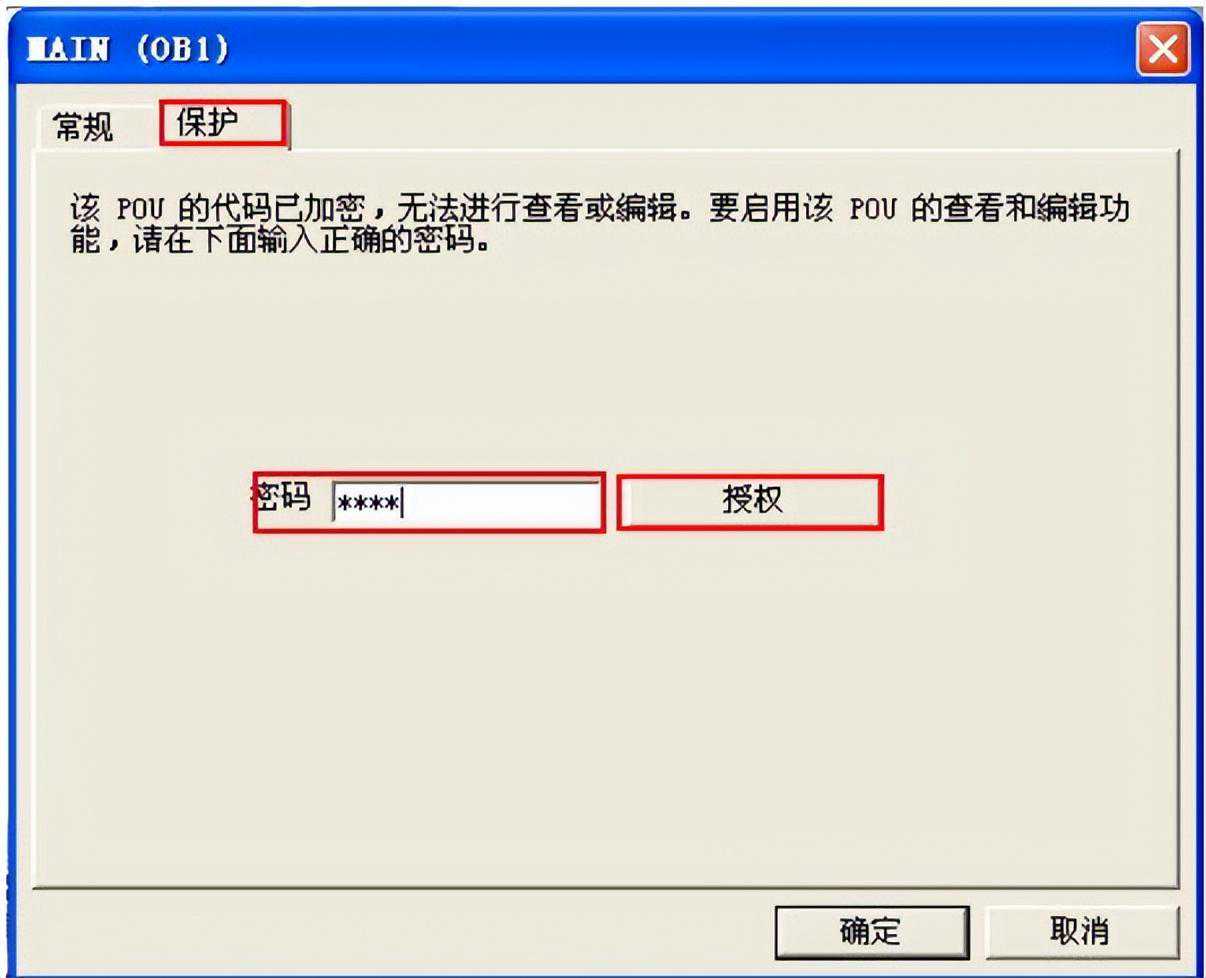

-POU解密
-项目文件加密

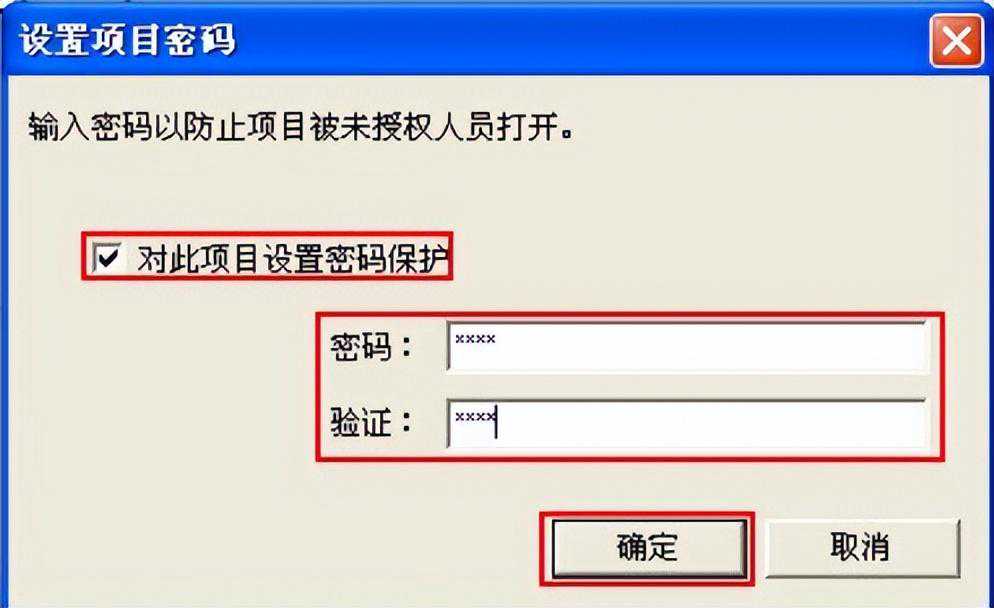

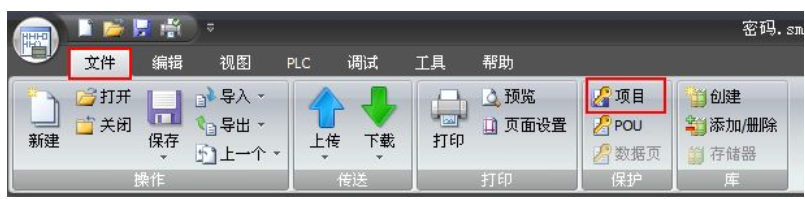

选择菜单栏中的文件，选择项目，对项目进行加密。下次打开此项目时需要键入密码

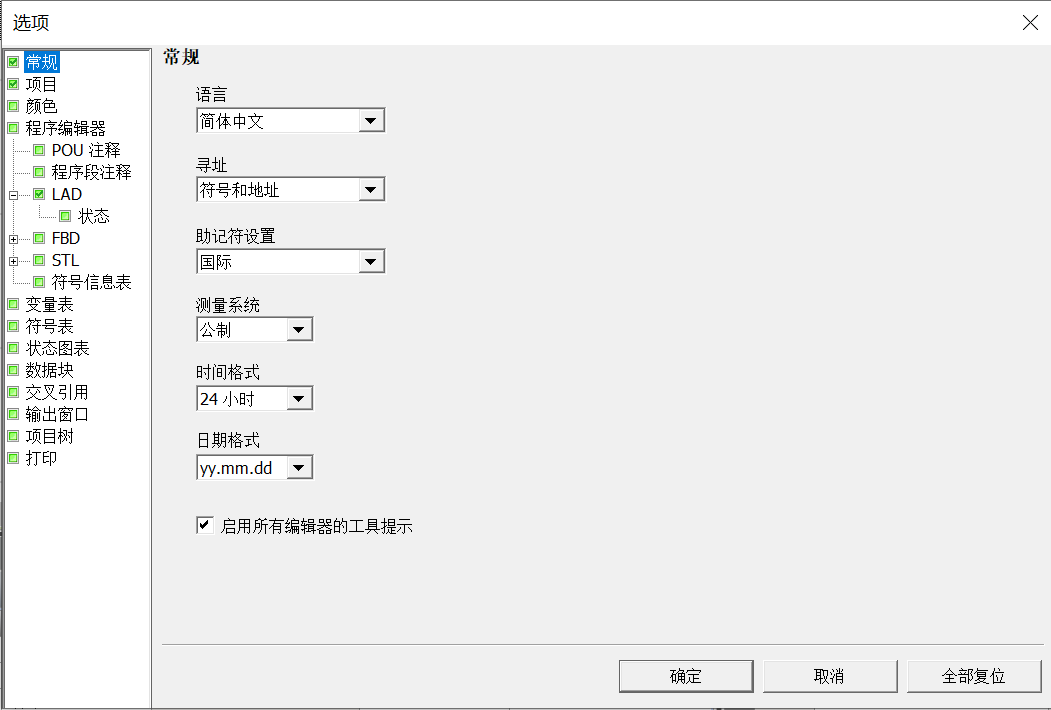

选项

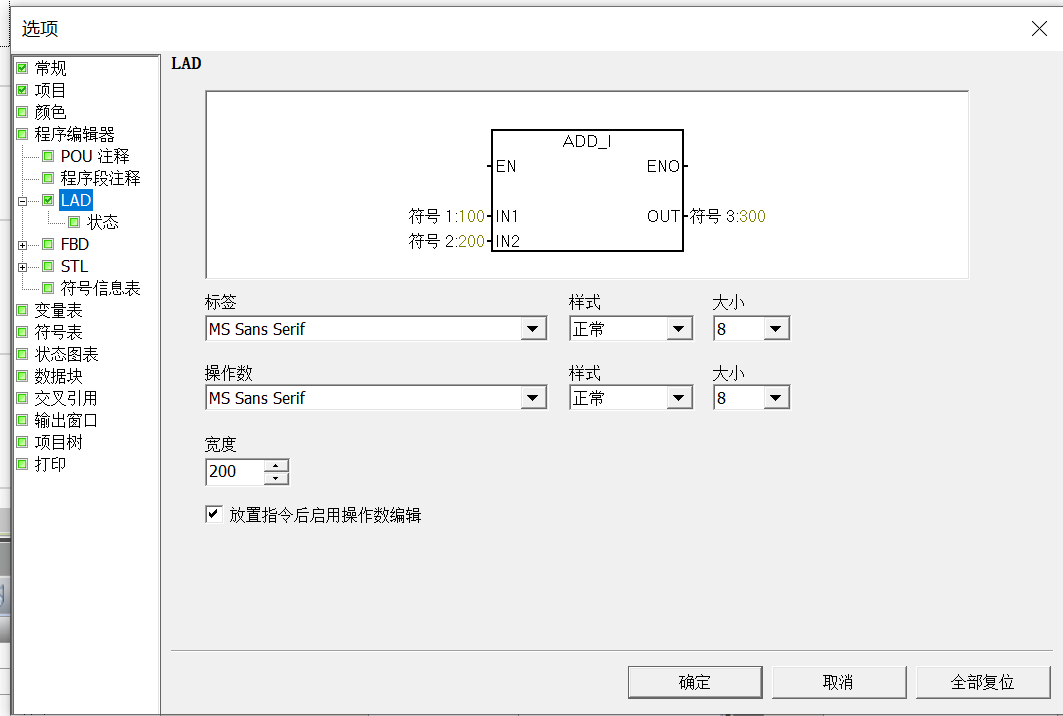

修改软件配置选项。如设置语言，文本语言，程序编辑器样式等。
此外，在还可修改LAD功能块的宽度，避免使用较长的变量名时显示不全的问题。
在使用STEP7-Micro/WINSMART时，应该遵循西门子公司的安全标准和操作规程，确保编程操作的正确性和PLC系统的安全运行。同时，为了更好地掌握该软件的使用，建议查阅官方手册和教程。
