SolidWorks所有实用插件详解一览

2024-11-30• 行业发展 • 作者：小编

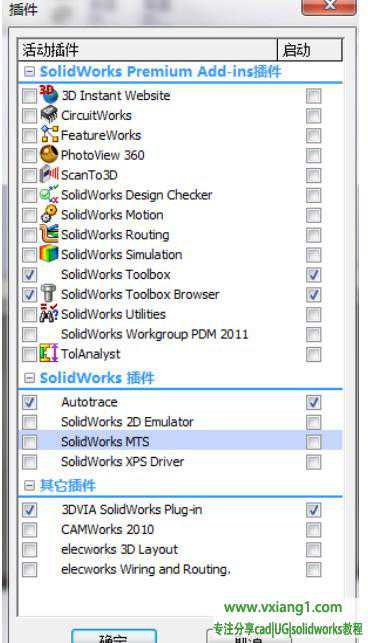

大家都知道SolidWorks有很多插件，但是可能初学者对solidworks都有哪些插件以及这些插件的真实用途不是很了解，在这里做一些介绍，如有错误请大家批评指正。其中标记绿色字体的插件常用。

1.

3DInstantWebsite是一套全新的工具，能使Solidworks的使用者快速且方便的创造、发表一个生动又有安全性的3D交互式的网页。利用3DInstantWebsite将现有的3D实体模型利用网页格式发表在Solidworks提供的网站或是公司内部的网站上3DInstantWebsite亦可将Solidworks特有的电子工程视图(eDrawing)放在网页上提供一个传统型态的2D工程图形态，但还拥有涂彩、3D模型及动画特色的沟通工具。

2.

CircuitWorks(TM)有助于电力和机械设计工程师确定所打印的电路板适合并可用于机械产品中。CircuitWorks功能现在可作为SolidWorksOfficePremium的一部分而使用。比如复印机传真机手机等电子产品设计。

3.

FeatureWorks可以在SolidWorks的零件文件中对输入的实体特征进行识别。实体模型被识别为特征以后，在SolidWorks中以特征的形式存在，并和用SolidWorks软件生成的特征相同。FeatureWorks对静态的转换文件进行智能化处理，获取有用的信息，减少了重建模型所花费的时间。FeatureWorks最适合识别规则的机加工轮廓和钣金特征，其中包括拉伸、旋转、孔和拔模等特征。

a.拉伸特征，特征的轮廓是由直线、圆或圆弧构成

b.圆柱或圆锥形状的旋转特征

c.所有孔特征，包括简单孔、螺纹孔和台阶孔

d.筋和拔模特征

e.等半径圆角

4.

PhotoWorks软件用于产品真实效果的渲染，可产生高级的渲染效果图，该软件使用非常方便，设计人员可以利用渲染向导一步步完成零件或装配真实效果的渲染。

利用PhotoWorks可以进行以下几种渲染：

a.设置模型或表面的材质和纹理

b.为零件表面贴图

c.定义光源、反射度、透明度以及背景景象

d.利用现有的材质和纹理定义新材质或纹理

e.图像可以输出到屏幕或文件

f.可以进行实时渲染

5.

ScanTo3D三维实物扫描数据处理工具。可以打开扫描数据（网格或点云文件），准备数据，然后将之转换成曲面或实体模型，大幅度减少从非数码数据建造复杂3D模型所需的时间，并为模型参数化提供直接的参照。还可利用这一手段验证制造精度。专用于逆向工程。

6.

SolidWorksDesignChecker对标注尺寸的标准、字体、材质和草图等设计要素进行验证，以确保SolidWorks文件满足预定义的设计标准。SolidWorksDesignChecker仅在SolidWorksProfessional和SolidWorksPremium中可用。

7.

SolidWorksMotion运动仿真分析工具。SolidWorksMotion可帮助您研究接触力和摩擦等物理数据，在设计周期的早期测试和完善您的设计。无论您是调整马达和促动器的尺寸、确定功率消耗、开发凸轮还是改进齿轮运动，SolidWorksMotion都将使快速开发更多备选设计的过程变得更简单。作用：模拟装配体中运动学和动力学的问题。

8.

SolidWorksRouting管路、缆束设计工具。SolidWorksRouting可以实现各种类型的管道、管筒和电力电缆系统的设计自动化，并简化设计。此外，对于需要绘制用于实际生产的电缆和缆束管路详细图的设计人员来说，SolidWorksRouting提供的缆束文档功能可以进一步提高电子子系统设计的工作效率。

9.

Toolbox与SolidWorks完全集成的智能化标准零件库，Toolbox提供了如ISO、DIN等多标准的标准件库。利用标准件库，设计人员不需要对标准件进行建模，在装配中直接采用拖动操作就可以在模型的相应位置装配指定类型、指定规格的标准件。设计人员还可以利用Toolbox简单地选择所需标准件的参数自动生成零件。

Toolbox提供的标准件以及设计功能包括以下多种。

a.轴承以及轴承使用寿命计算。

b.螺栓和螺钉、螺母。

c.圆柱销。

d.垫圈和档圈。

e.拉簧和压簧。

插件。

g.常用夹具。

h.铝截面、钢截面梁的计算。

i.凸轮传、链传动和皮带传动设计。

10.

Toolbox的浏览器，在加载Toolbox时，不要忘记把它也加上。

11、

Utilities是一套可以用来特征比较分析和修改零件几何体的插件，利用比较特征可以分析出一个零件的两个版本之间的差异。

例如：一个零件的衍生版本有倒角，而原来的零件无倒角，人们很难观察出它们的区别，这时就利用Utilities找出它们的差别。利用Utilities比较两个零件分为“比较特征”和“比较几何体”。“比较几何体”用于比较输入的零件。上述例子属于“比较特征”。利用Utilities可以提高工作效率。

12.

solidworksworkgrouppdm产品数据管理系统插件，主要有以下功能：

a、文件的查找和分类

b、修改文件控制和共享状态

c、电子仓库安全管理和版本的更新

d、向上（在何处使用）或向下（从哪里来）跟踪参考

e、生成报表

13、

TolAnalyst是一个公差分析工具，用来研究公差和组合件方法对于组合件两个特征之间的尺寸堆叠的影响。各项研究的结果是一个最小和最大堆叠、一个最小和最大平方根总和（rss）公差堆叠、以及一份有影响的特征和公差的清单。

14、

Autotrace自动扫描插件提供类似PhotoShop中魔术棒的功能帮助我们捕捉图片的边界，从而转换成曲线加以再利用。

15、

2DEmulator插件模拟2DCAD软件命令行。此命令在emulator（模拟程序）中可使用，与SolidWorks草图绘制工具类似，包括：2DCAD绘制实体(点、线、圆弧，等）、其它绘制工具（圆角、倒角、尺寸，等）、视图工具（平移、视图、缩放、）实体属性（颜色、等）、信息（清单、等）、特征生成（拉伸、旋转）、系统工具（对齐、绘制，等）。

16、

Mts插件模块将SolidWorks零件或装配体文件输出到Viewpoint(.mts)文件。您可在互联网上使用Viewpoint查阅器查看Viewpoint文件。Viewpoint文件包含模型压缩的几何体。Viewpoint(MTS)转换程序也生成.mtx文件，此文件为XML格式。这是模型的动画和属性文件。输出的文件只包含图形信息。您不能编辑这些文件。

17、

XpsDriver转换器插件可以在SolidWorks中生成XPS（XML纸张规格）文件，并在SolidWorkseDrawings浏览器或XPS浏览器中打开该文件。

18、

3dvia插件可读取SolidWorks等许多标准CAD格式的3DCAD数据，还可创建高度压缩的轻化文件格式。3DVIAComposer可输出格式，包括MicrosoftOffice、PDF、HTML、SVG、CGM等，允许用户将3DVIAComposer生成的内容集成到现有产品文档中。借助3DVIAComposer，您可以轻松快捷地创建用于以下方面的内容：装配/拆解说明、维修程序、技术图解、现场服务手册、零件目录、交互3D动画、用户手册、基于Web的目录。

19.

CAMWorks是一款基于直观的实体模型的CAM软件，CAMWorks是SolidWorks认定的加工/CAM软件黄金产品，为公众认可的SolidWorks设计软件提供了先进的加工功能。作为SolidWorks第一款CAM软件，提供了真正的基于知识的加工能力。CAMWorks在自动可加工特征识别(AFR)以及交互特征识别(IFR)方面处于国际领先地位。CAMWorks提供了真正跟随设计模型变化的加工自动关联，消除了设计更新后重新进行编程上的时间浪费。
