伺服电机驱动器的设计

1.伺服电机的选择

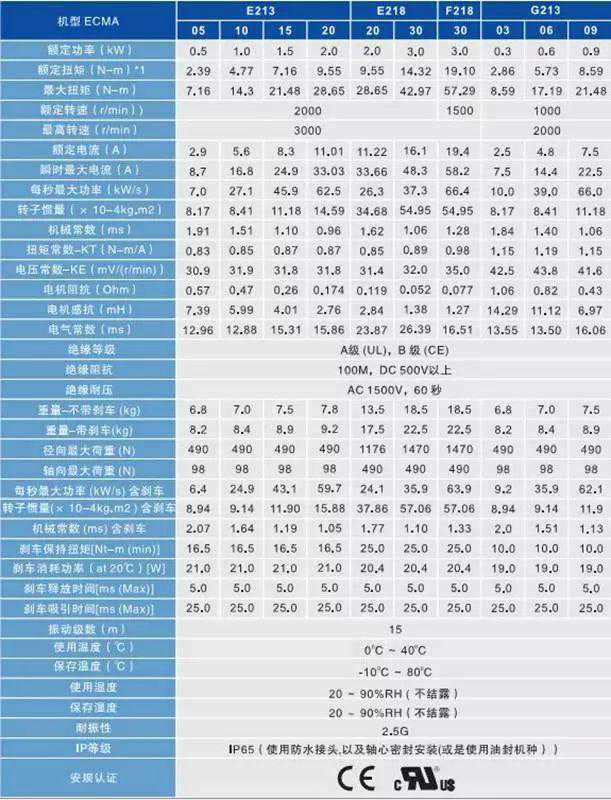

根据题目所给出的ASD—B2—1521—B型伺服驱动器,对照伺服驱动器说明书选取相应的伺服电机,型号为:ECMA—E21315□S(S=22mm),其详尽规格参数见图1。


图1

2.伺服驱动器的选择

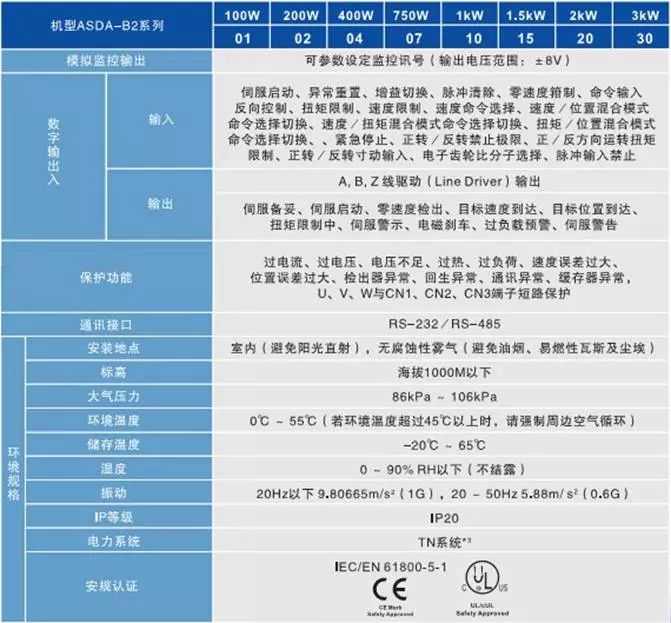

题目给出ASD—B2—1521—B型伺服驱动器,其规格参数见图2。



图2

其位置控制信号及速度控制信号原理图分别如图3和图4所示

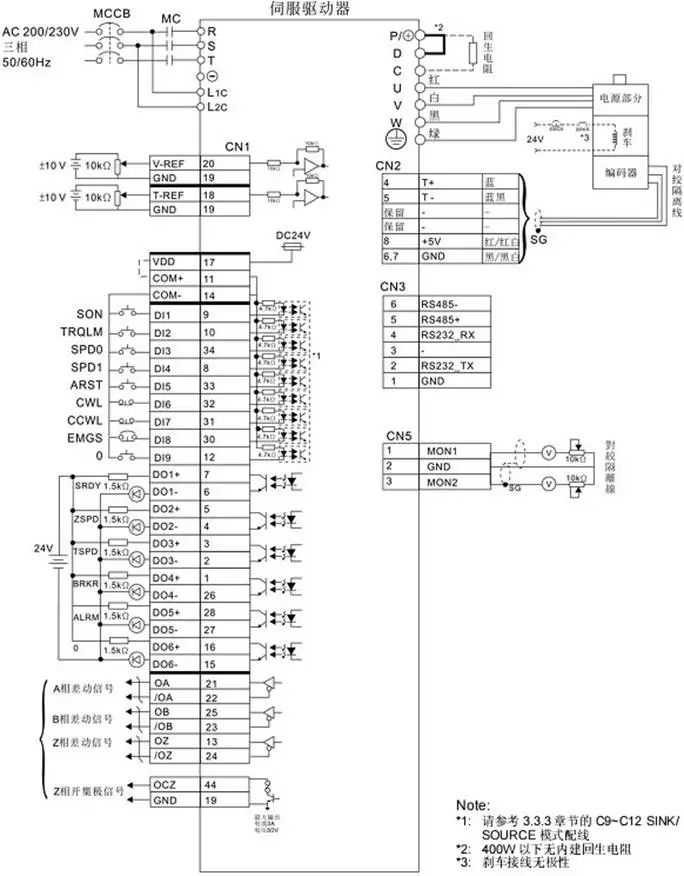

图4速度模式标准接线

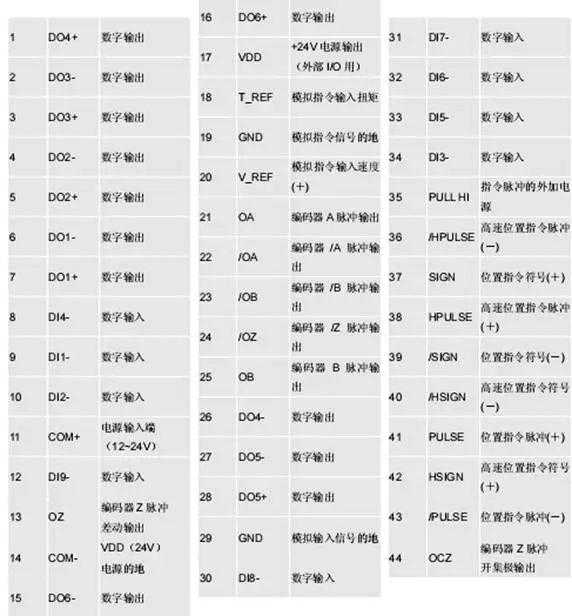

驱动器通用的输入信号及其功能详解

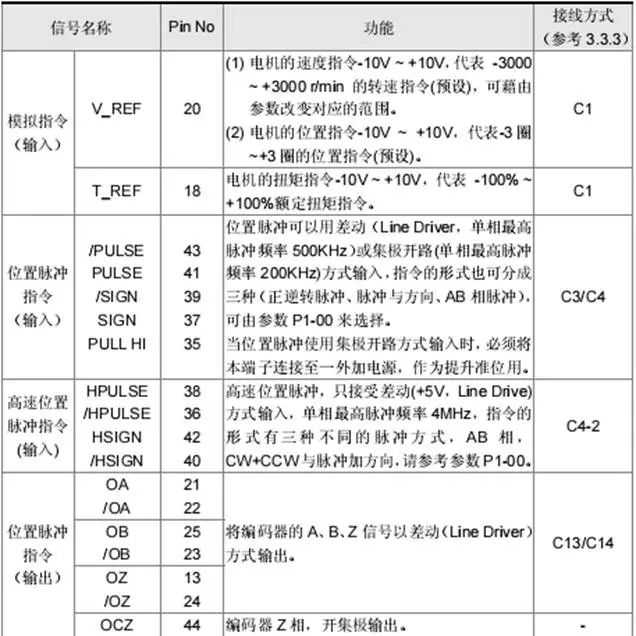

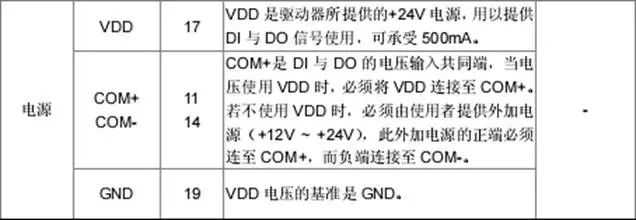

一般信号详细说明



3.系统连接图的确定

在伺服驱动器的基础上,在连接上PLC模块,即可得到伺服驱动器控制伺服电机的系统。

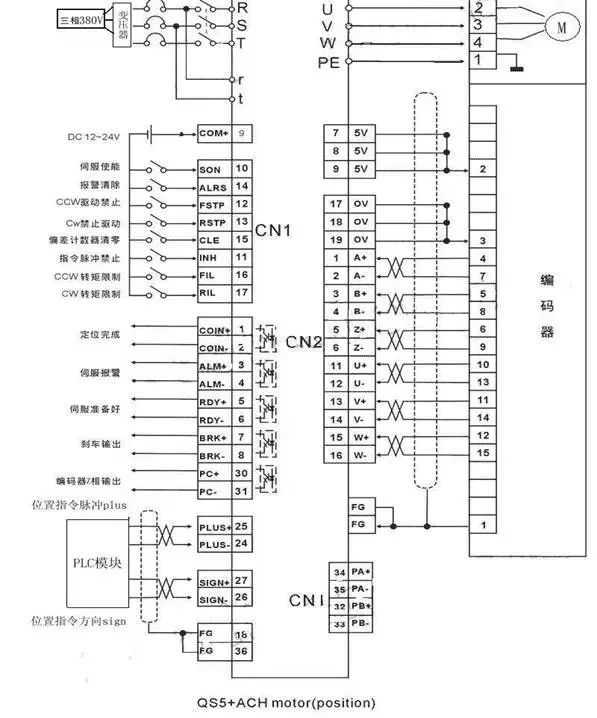

系统连接图如图6:


图6PLC控制系统连接图

4.PLC模块

4.1分析工艺流程及控制要求

由数控机床的进给系统中,传动件要快速移动到加工位置、以加工速度进行加工、快速退回原来位置等要求,那么对应的传动轴传动伺服电机则要求快速正转,以加工速度正转、以加工速度反转、快速反转等。一次,PLC指要控制伺服电机以一定的速度精确地正、反转一定圈数来控制传动件的位置和移动速度。

4.2分析输入输出信号的性质

由机床进给系统动作的分析得:

输入信号有:A相脉冲,B相脉冲,正转按钮SB1,反转按钮SB2,增速按钮SB3,减速按钮SB4,启动按钮SB5,停止按钮SB6。

输出信号:正转Y30、反转Y31指令1、2;增速Y32指令3,减速按钮Y33指令4。

4.3估算PLC的规模

表1I/O地址分配表

输入信号

输出信号

名称

代号

输入点编号

名称

代号

输出点编号

A相脉冲

A

X6

正传

FWD

Y6

B相脉冲

B

X7

反转

REV

Y7

正传按钮

SB1

X0

指令1

Y30

反转按钮

SB2

X1

指令2

Y31

增速按钮

SB3

X2

指令3

Y32

减速按钮

SB4

X3

指令4

Y33

启动按钮

SB5

X4

停止按钮

SB6

X5

PLC是20世纪70年代发展起来的以微处理器为核心,综合计算机技术、自动控制技术和通信技术而发展起来的新型自动控制技术。根据《数控技术课程设计》第3章.3.4.2PLC选型,在统计处的I/O点数基础上增加15%~20%的备用量,以便以后调整和扩展。

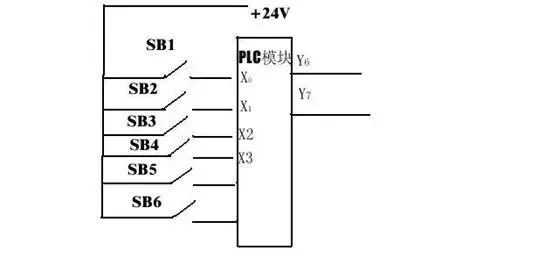

PLC模块原理图如图7所示。


图7PLC模块原理图

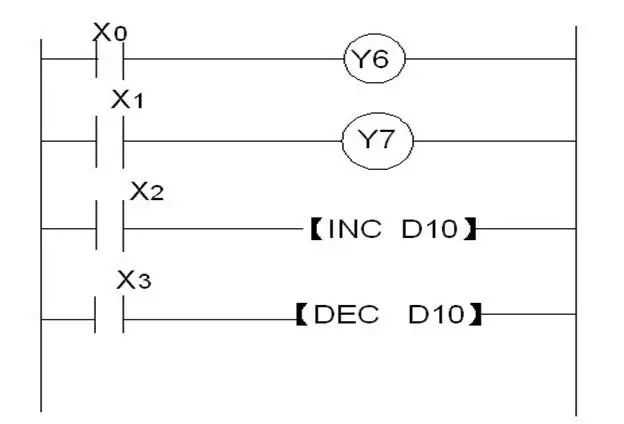

梯形图如图5-2所示。


图8梯形图

程序:LDX0

OUTY6

LDX1

OUTY7

LDX2

INCD10

LDX3

DECD10

4.4PLC的选用

根据前述统计出的输入输出点数,选用三菱公司的FX2N系列的FX2N-32MT型PLC(输入点数:16,输出点数:16)。

其性能指标如下:

表2一般技术指标

环境温度

使用温度0-55°,存储温度-20-70℃

环境湿度

使用湿度35%-85%RH(无凝露)

防震性能

JISC0911标准,10—65Hz,0.55mm,3轴方向各2次

抗冲击性能

JISC0912标准,10G,3轴方向各3次

抗噪声性能

用噪声模拟器产生电压为1000V,脉宽1μs,30—100Hz的噪声

绝缘耐压

AC1500V,1min

绝缘电阻

5MΩ以上

接地电阻

独立接地,如有接地困难,可以不接地

使用环境

无腐蚀气味,无尘埃

表3输入技术指标

项目

DV24V输入

型号

FX2N的X0—X17

FX2N的X10—

输入信号电压

DC24V

输出信号电压

7mA/DC24V

5mA/DC24V

输入阻抗

3.3kΩ

4.3kΩ

输入ON电流

4.5mA以上

4.5mA以上

输出OFF电流

1.5mA以下

1.5mA以下

输入响应时间

约10ms

输入信号形式

无电压触点,或NPN集电路开路输出晶体管

电路隔离

有关电耦合器隔离,

输入状态显示

输入ON时LED灯亮

表4输出技术指标

项目

晶体管输出

外部电源

DC—30V

最大负载

阻性负载

1.5A/1点,0.8A/4点

感性负载

12W/DC24V

灯负载

1.5W/DC24V

开路漏电流

0.1mA以下

响应时间

ON是:0.2ms;OFF时,0.2ms;大电流0.4ms

电路隔离

光电耦合器隔离

输出动作显示

光电耦合器驱动时LED灯亮

5.开关及保护元件的选择

基本元器件:正转启动按钮:SB1;反转启动按钮:SB2;增速按钮SB3:减速按钮SB4;熔断器(保险丝):FU;热继电器:FR;电磁式继电器:KM。

5.1开关保护元件的选择:

在电路中涉及各种开关,主电路上选用一个低压断路器以保护电路,控制三相交流电动机的开关我选择一般三极电源转换开关,其他部位用主令按钮开关控制,由于开关形状和具体参数均不复杂,在此不做具体介绍,其图形符号和文字符号如下。



接触器熔断器


热继电器



图9开关和按钮

6.变压器的选择

作用:将三相交流380V电压转变为三相交流220V电压

变压器示意图:


图10变压器示意图

变压器选择:控制变压器(380V/36V/220V)型号:BK-150,如下图所示


BK-150控制变压器

7.热继电器的选择


热继电器起电动机的过载保护的作用,由发热元件、双金属片和触头及动作机构等部分组成。其整定值的大小一般根据负载的计算电流进行整定,一般为额定电流的1.05~1.1倍。



。根据通过电流的要求选择JR29-16型热继电器,如右图所示。

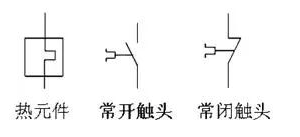

图11热继电器图形符号和文字符号

(1)用途及使用范围:

适用于交流50HZ/60HZ,主电路额定工作电压至660V,电流额定0.1-500A的电力系统中,供三相感应电动机的过载和断相保护之用。

(2)产品型号及意义:
