TIA 博途 Startdrive V18 新功能介绍—上篇

2025-02-26• 技术分享 • 作者：小编

SINAMICSStartdrive调试软件是将西门子驱动器硬件集成到TIA博途中的理想工具。最新的V18版本，进一步扩展了博途平台上可用的驱动硬件产品组合。

SINAMICSStartdriveV18新功能概述

SINAMICSStartdrive调试工具是自动化设备调试的关键软件。通过博途平台，驱动器和控制器之间能够实现便捷交互，从而轻松完成SIMATIC控制器和SINAMICS驱动器相关控制项目的调试。

从V18版本开始，Startdrive功能得到进一步增强：

增加了S120的扩展功能，如直线电机配置和调试、快速傅立叶变换FFT和无触发曲线记录功能

SINAMICSMV驱动器扩展：支持SINAMICS中压固件5.2SP7

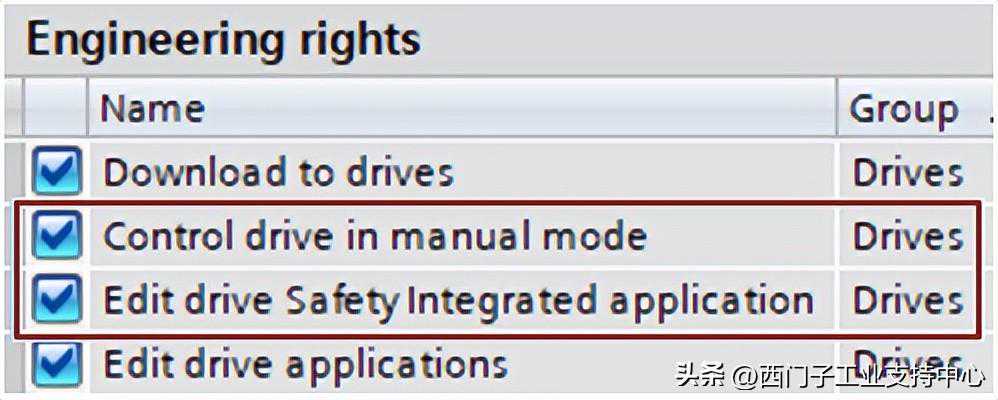

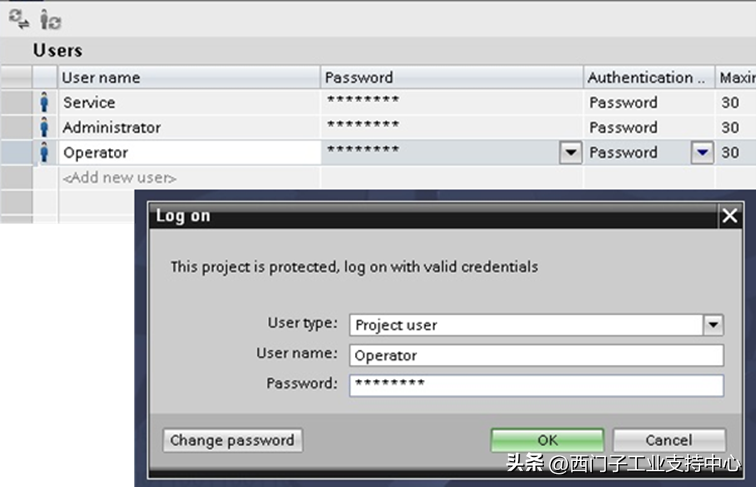

UMAC功能，用于博途项目中对于驱动参数的权限设置，可以保护驱动器的参数免遭未经授权的更改和读取

支持通过Openness编辑SINAMICSDCC、支持将在STARTER软件中创建的DCC程序上载到DCCV18中

支持故障安全PLC（S7-1500F）和PROFIsafe指定驱动器的站点上传

安全激活测试中增加了变量Trace记录功能

SINAMICSTEC的扩展，Startdrive在线帮助显示SINAMICSTEC的参数和报警帮助

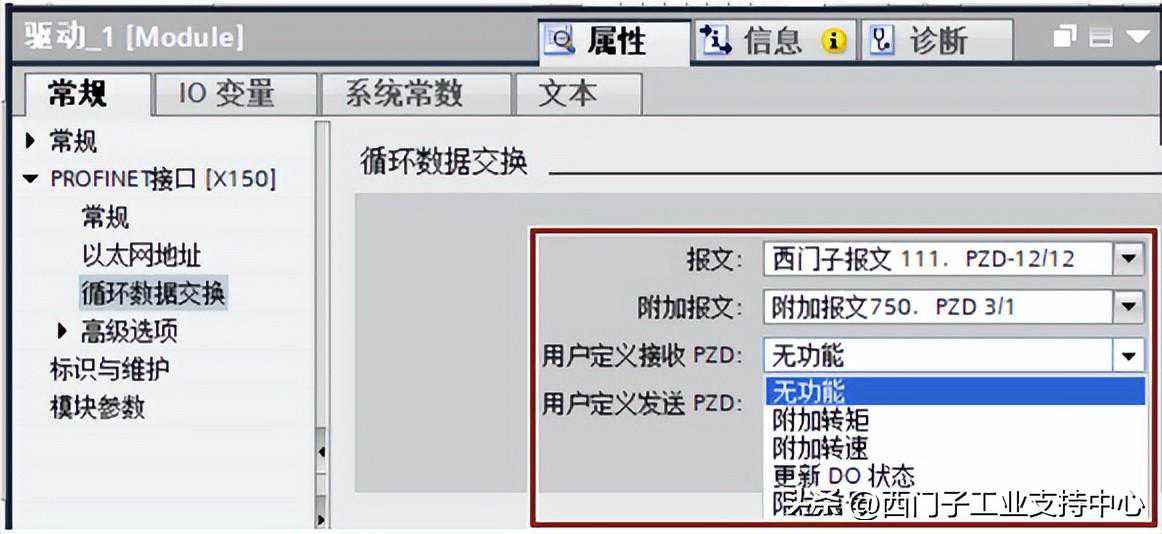

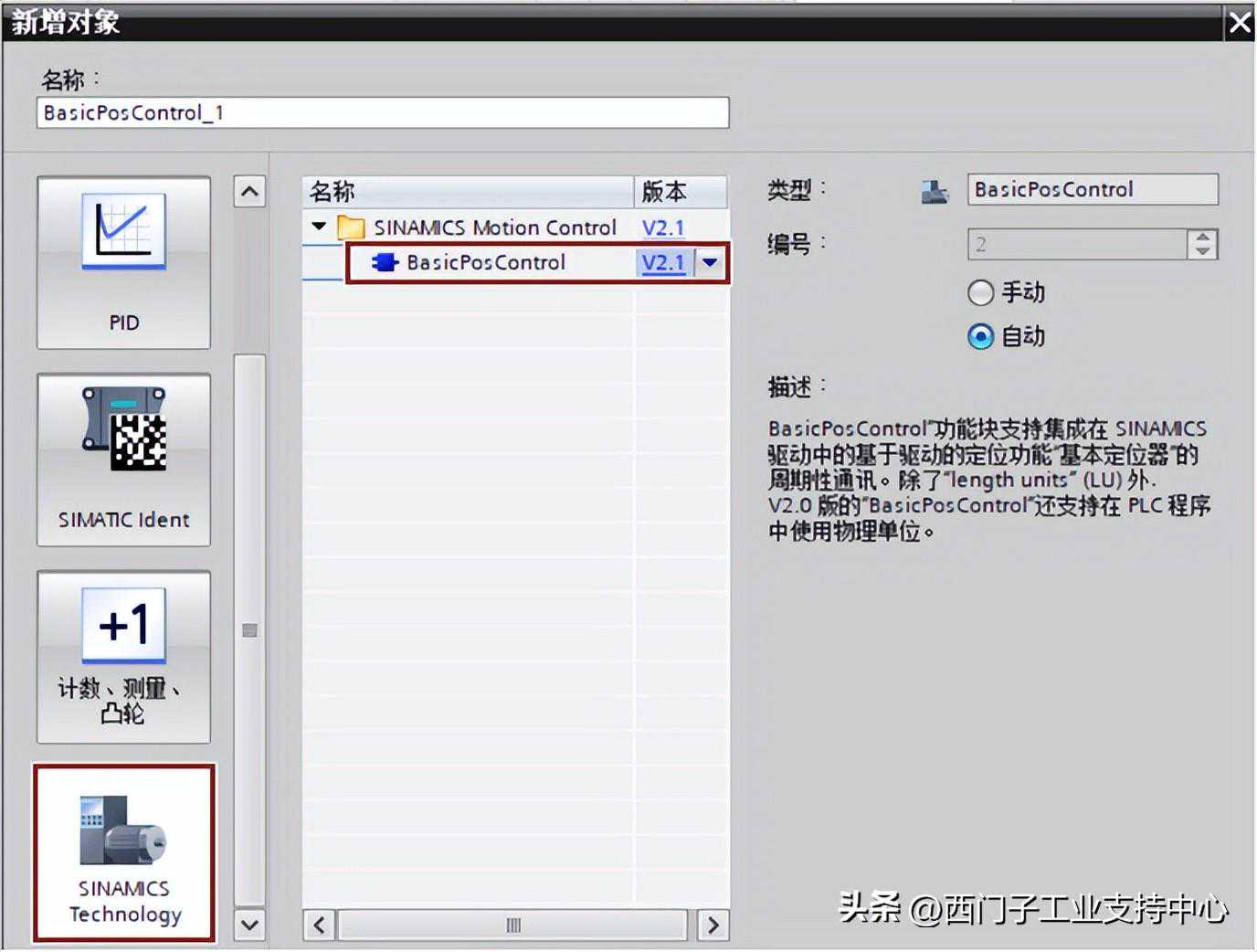

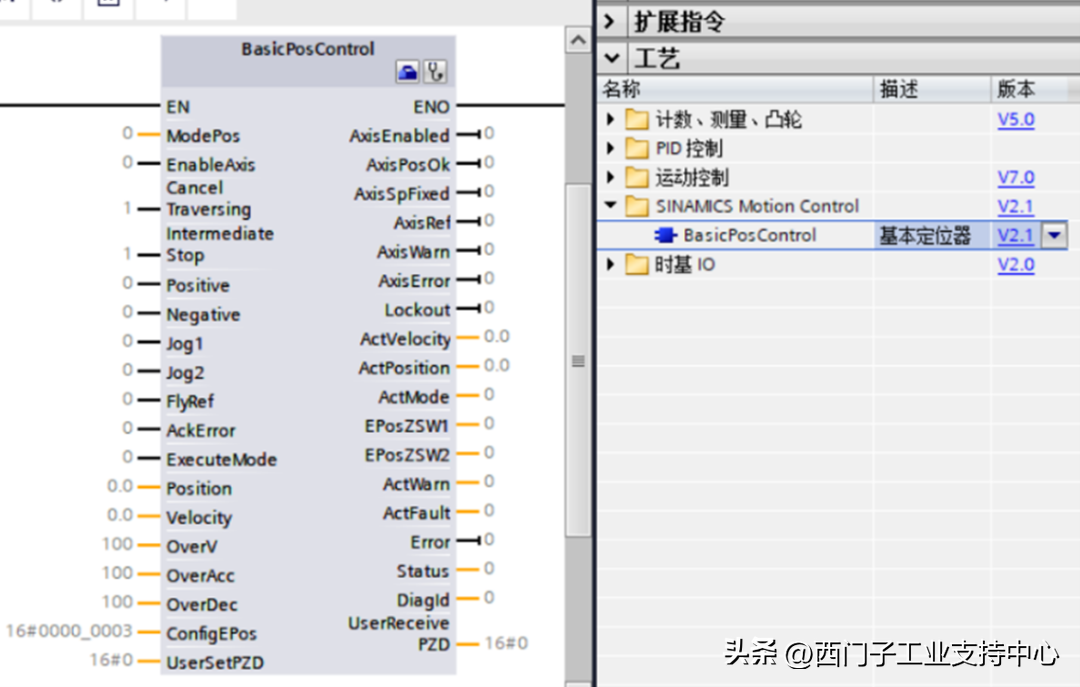

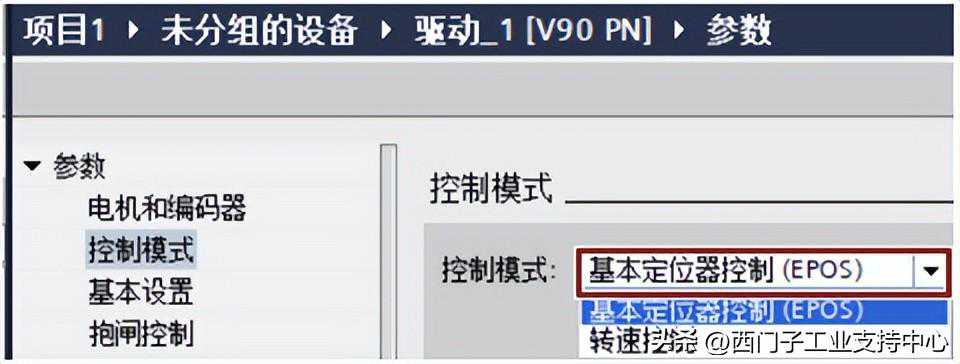

SINAMICSV90PN（HSP0185）的扩展：支持EPOS模式

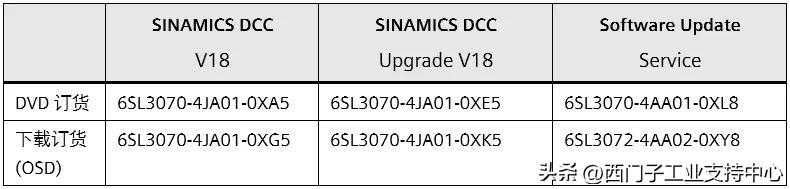

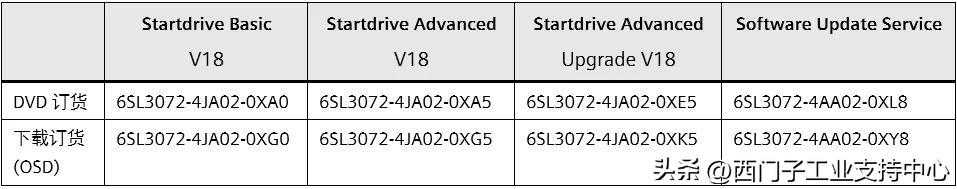

本文将为大家介绍StartdriveV18的安全激活测试、UMAC功能以及SINAMICSV90PN（HSP0185）EPOS等几个新增功能。当然还有订货信息。

稍后的发文中还将为大家介绍S120的扩展功能和SINAMICSDCC新功能。敬请留意！

安全激活测试

自StartdriveV17版本开始，增加了安全激活测试功能，验证从传感器到驱动器的安全控制链，如下图所示。

验收测试和安全激活测试的运行模式

对于安全激活测试，StartdriveV17中需选择用于安全激活测试的监控表。在StartdriveV18中做了更新，仅选择PLC，采用博途项目中的变量定义安全功能测试内容。

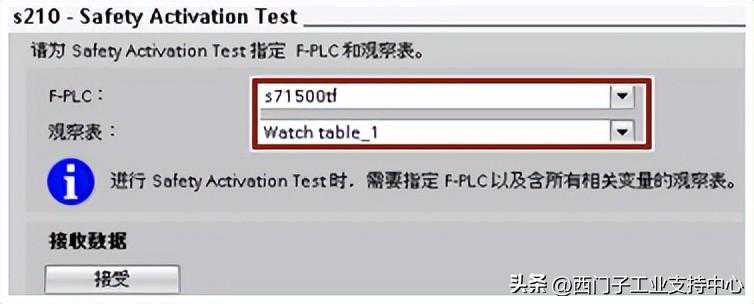

StartdriveV17选择PLC和监控表

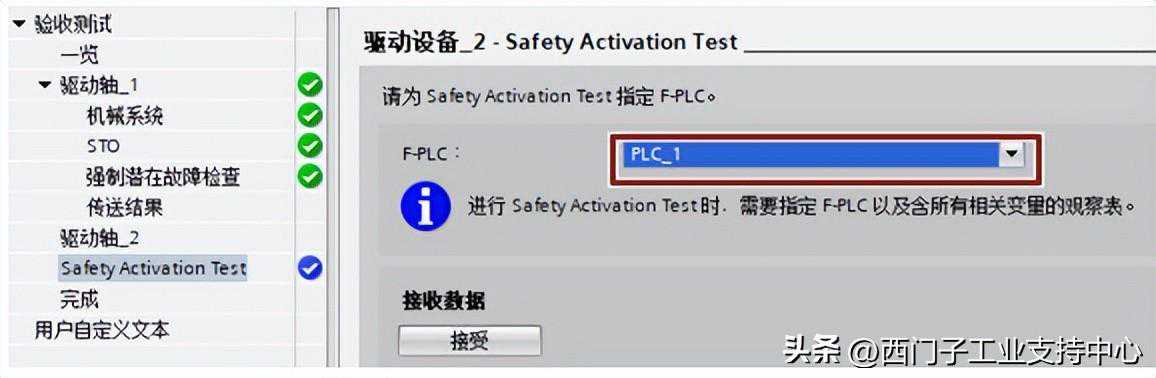

StartdriveV18选择PLC

在创建测试描述界面中，新增加了曲线记录功能。安全测试期间自动记录传感器和执行器信号，直观验证传感器和执行器的动作，并将曲线测量结果集成到测试报告中。在配置画面中，勾选“记录跟踪”，设置采样时间、记录时长、预触发和触发变量。

曲线配置

如果传感器和执行器的动作执行顺序正确，结束安全激活测试。曲线集成到测试报告中。

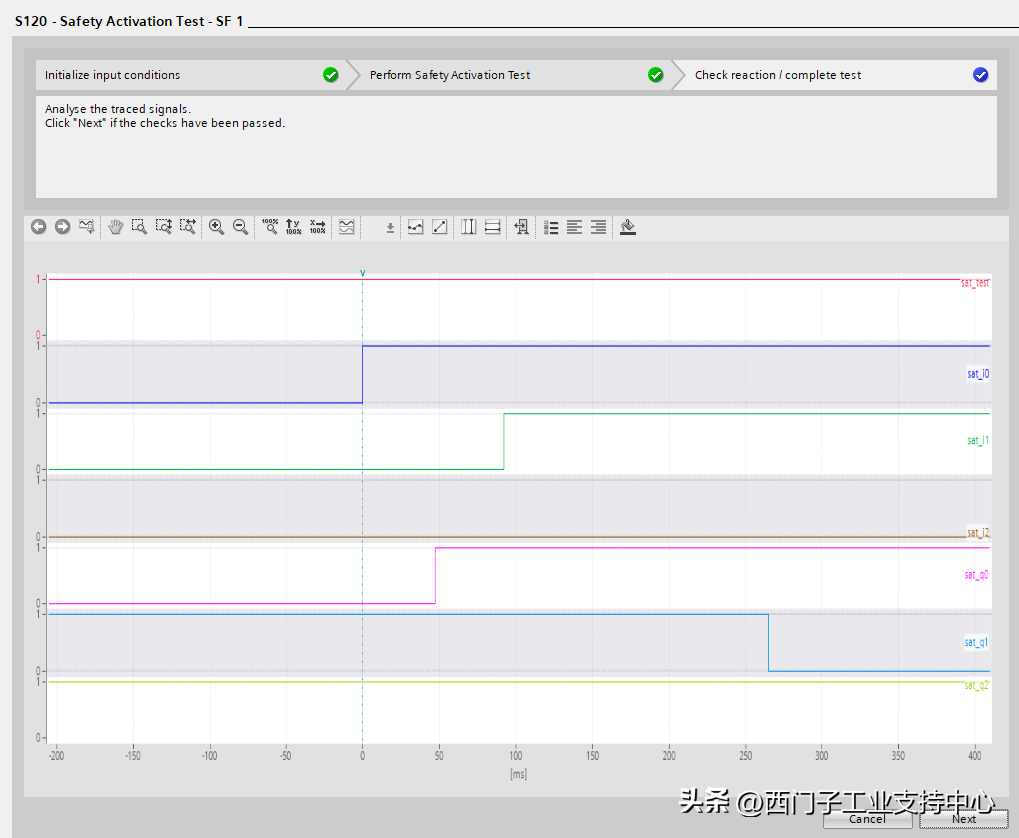

测量曲线

安全验证是实现机器所需CE标记的重要步骤！安全激活测试是安全验收测试的一部分，需要SINAMICSStartdriveAdvanced许可证。

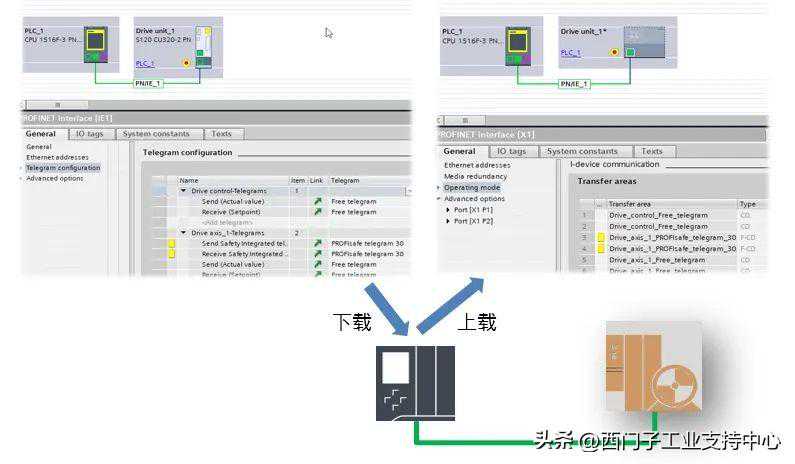

含PROFIsafe的Startdrive驱动器支持F-PLC站点上载

SIMATICF-PLC（S7-1500F）连接Startdrive驱动器，驱动器和PLC之间含有PROFIsafe通信。TIA博途V18支持F-PLC站点的上载，即可以将F-PLC软硬件组态上载到项目中。驱动器以代理的形式呈现，仅包含通信报文，不包含驱动器参数。上载的项目不能用于调试，只能用于备份。

适用于以下SINAMICS驱动器：

G120/G120D/G120C/G110M/G115D

基于CU3x0-2驱动器

S210伺服驱动器

首先，需要在SafetyAdministration的Settings中勾选“EnableconsistentuploadfromtheF-CPU”选项，允许用户从F-CPU向PG/PC一致地上载项目数据（包括安全相关的项目数据），如下图所示。
