一年之计在于春，一日之计在于晨。早上好，今天海蓝机电与大家分享的是三菱PLC的FX2N-2DA模拟量输出模块。详见下文。
三菱PLC的FX2N-2DA的作用是将内部的数字量转换为外部控制用的模拟量（模拟电压或电流）输出。

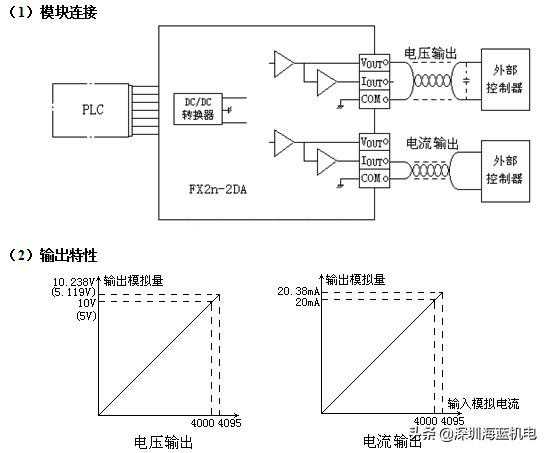

三菱PLC的FX2N-2DA模拟量输出模块
模块的最大D/A转换位为12位，可以进行转换的最大数字量为4095，但为了计算方便，通常情况下都将最大模拟量输入（DC10V/5V或20mA）所对应的数字量输出设定为4000。
（3）编程与控制
三菱PLC的FX2N-2DA模拟量输出模块
通过TO指令进行转换的控制、以及数字量的输出。

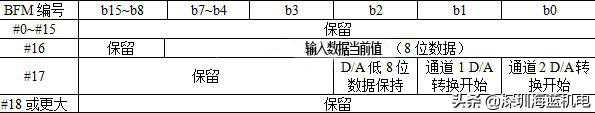

①转换原始数据在BFM中的存储地址：
BFM17：通道的选择与启动信号。
Bit0：通道2选择与启动；Bit0的下降沿启动通道2的转换。
Bit1：通道1选择与启动；Bit1的下降沿启动通道1的转换。
Bit2：转换数据暂存，Bit2的下降沿启动转换数据暂存。

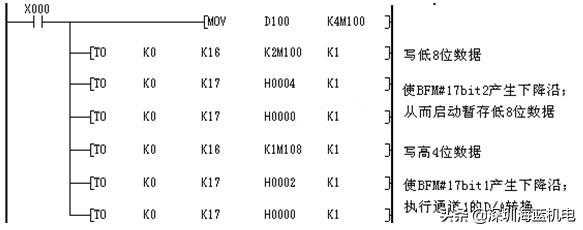

例2：设某系统的控制要求为：当输入x0ON时，需要将数据寄存器D100的12位数字存量转换为模拟量，并且在通道1中进行输出；
三菱PLC的FX2N-2DA模拟量输出模块
