1．S7-400中多CPU环境的注意事项
在共用K总线和P总线不分段的子机架UR1或UR2上运行
在分段子机架CR2上的运行
2．测试环境
2.1硬件
CPU416-3和CPU412-2
2.2软件
WindowsXPprofessionalSP2
进行BSEND,BREV和USEND，UREV通讯
3.硬件组态
分别设定CPU不同的MPI地址，可以通过底板K总线从一个CPU对多个CPU编程

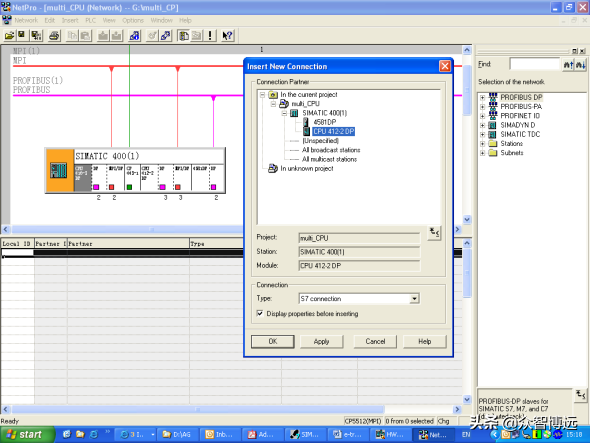

创建一个S7连接

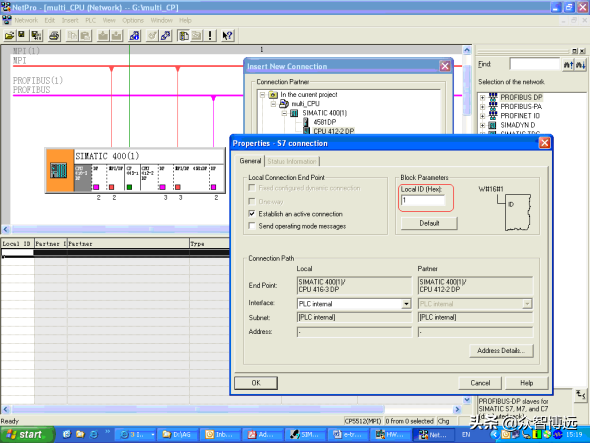

接口为PLCinternal，从底板K总线通讯。

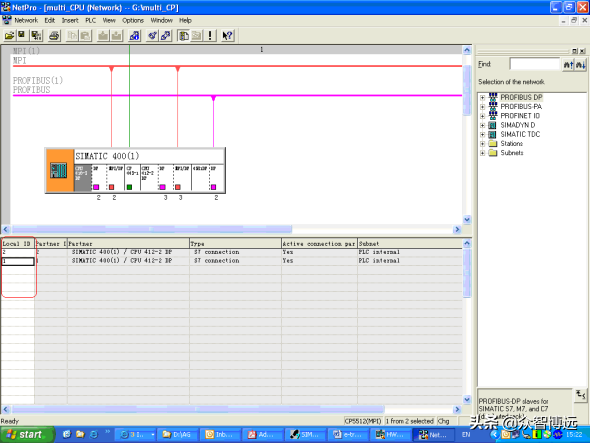

创建2个连接，因为要测试2种通讯方式，存盘编译无错误退出。BSEBD,BRCV(SFB12,SFB13)和USEND,URCV(SFB8,SFB9).
BSEND可以传输64K，带效验速度慢。USEND可以传输440字节，不效验速度快。
分别下载CPU的block下Systemdata

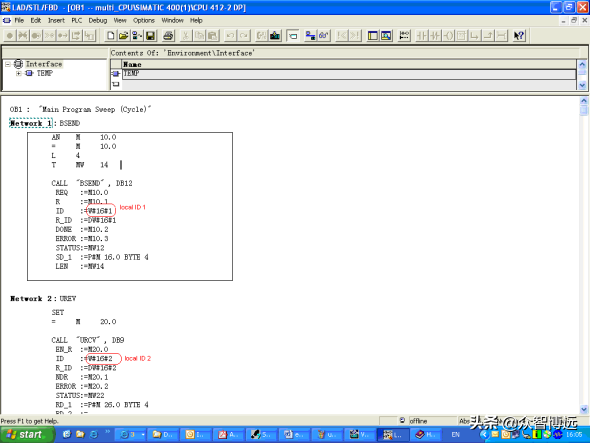

4.软件编程
从标准系统库拷贝标准系统块，粘贴到自己的项目中

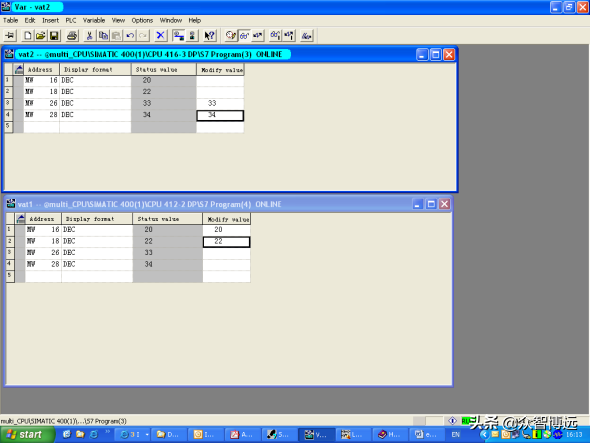

在菜单PLC－Monitor/ModifyVariables下进行测试
可以使用强制变量和监视功能
