EPLAN用户界面基本介绍
EPLAN软件和安装方法在此不介绍
本文只介绍EPLAN的使用
一、打开软件
鼠标左键双击打开桌面图标或鼠标右键→打开
打开后会弹出选择许可对话窗，点选第七项EPLANElectricP8-Professional，

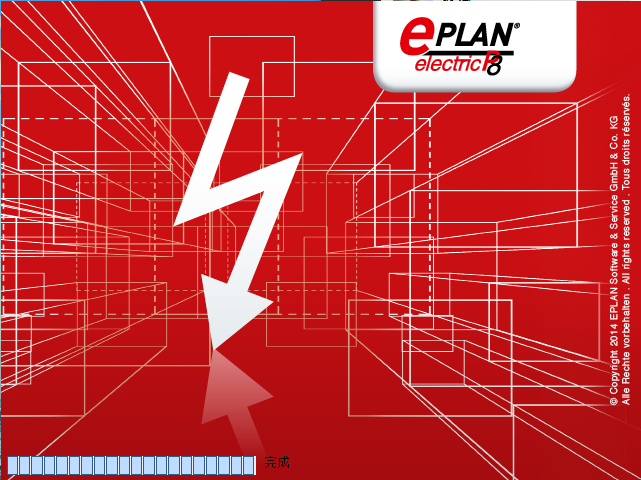

当左下角进度显示完成后打开EPLAN主界面

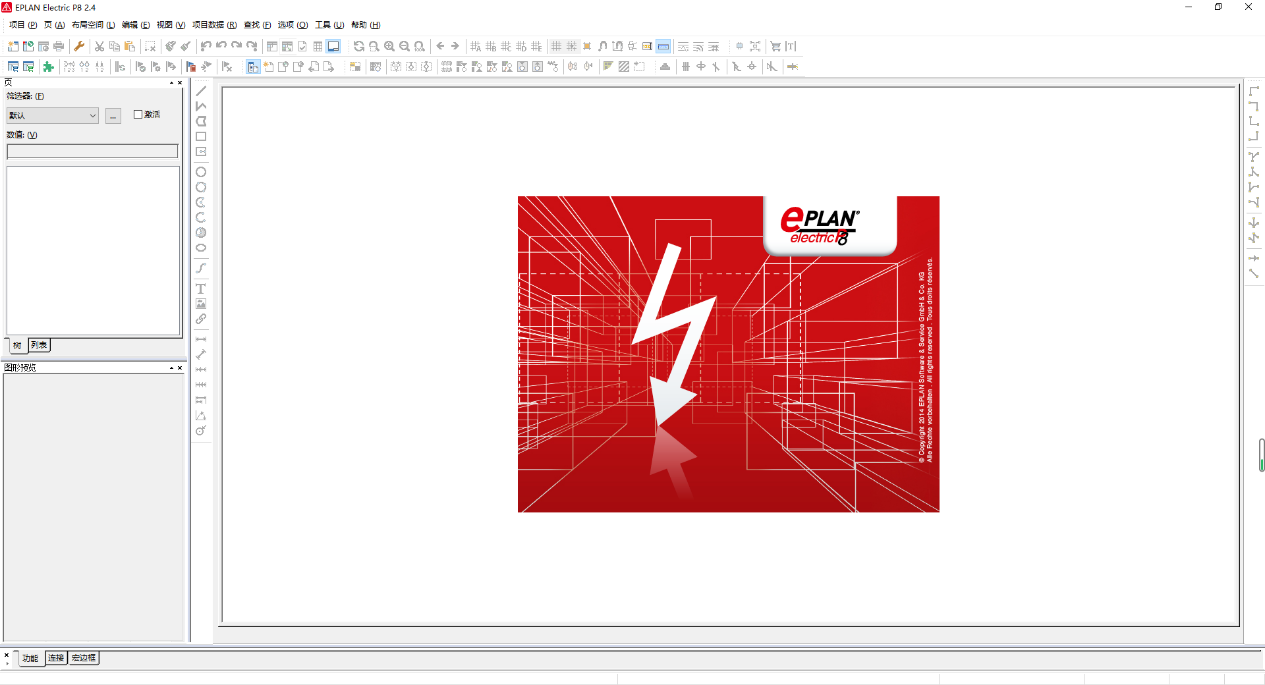

二、EPLAN的用户界面主要有以下几个主要部分组成:
标题栏；菜单栏；工具栏；图形编辑窗口；页导航器；图形预览等
1、标题栏：
如图所示，整个用户界面顶端（参见下图）是EPLAN的标题栏，包含软件版本的信息和附加信息，前部分是EPLAN软件名称和软件版本，后部分表示当前打开项目的储存路径，项目名称和当前打开页面的图纸页号。
2、菜单栏：
如下图所示
菜单栏12个选项卡包括：
【项目】：主要用于项目的前期管理、后期归档处理及新模板保存等功能，常用的功能有管理、新建、打开/关闭、打包/解包、备份/恢复等，其中后三项为一组相对功能。
【页】：主要针对图纸页的相关功能，常用包括页的新建、页宏的创建和插入、CAD和PDF文件的导入导出等。
【布局空间】：主要用于ProPanel中的3D模型的导入、导出及结构空间的导入、导出。
【视图】：主要用于图纸中相应功能的显示、隐藏及工作区域的调整显示，常用的功能有插入点、栅格、图形预览的显示。
【插入】：这个在原理图设计过程中应用最多，是面向图形设计时的功能应用。常用功能包括符合、宏的插入，各种定义的添加等。
【项目数据】：通过各种导航器来管理项目中的数据，是面向对象设计时的功能应用。常用的功能有设备、端子排、插头、PLC、电缆等导航器、2D/3D安装板布局设计等。
【查找】：通过设置查找对象和界定查找范围，快速定位图纸中需要查找的数据，便于数据的批量替换等。
【选项】：主要用于项目设计的相关设置，包括栅格设置等。
【工具】：主要用于报表的生成、部件库管理、主数据的新建以及翻译功能。
【窗口】：主要用于图形编辑器界面图纸的层叠和横纵显示设置。
【帮助】：主要是对EPLAN功能的了解及软件版本信息的查看。
（当新打开EPLAN而未建项目时，菜单栏只显示10个选项卡，没有【插入】和【窗口】）
每一项都有一个下拉菜单，在菜单栏的各标签卡下的下拉菜单中包含整个软件提供的所有命令。
3、工具栏：
把菜单栏常用工具排列出来，提高工作效率。
在用户界面除指定位置空白处，右键可以添加或除去在工具栏的快速工具卡

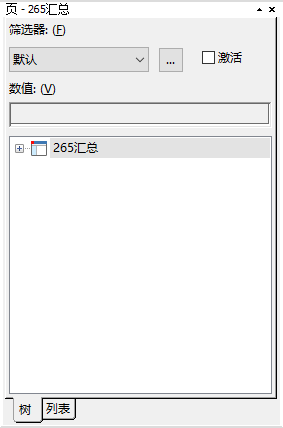

4、页导航器和图形预览：
页导航器提供两种方式展示页的内容，一种是树的结构，另一种是列表的结构。
图形预览提供当前页面或设备、符号的预览功能。

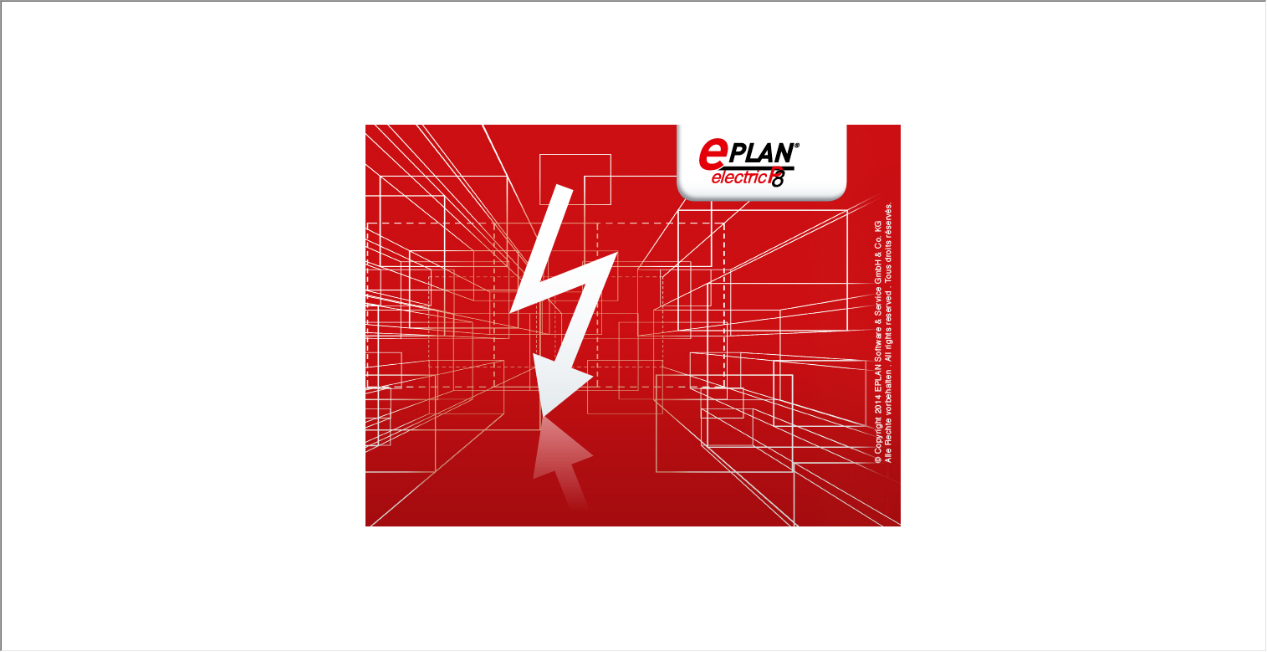

5、图形编辑区
