WinCC作为一个SCADA系统，其功能强大，架构非常灵活，可适应各种场合的应用。WinCC系统结构一般分成六种：
单站、多用户、分布式、中央归档服务器CAS（CentralArchiveServer）、冗余服务器、基于web访问

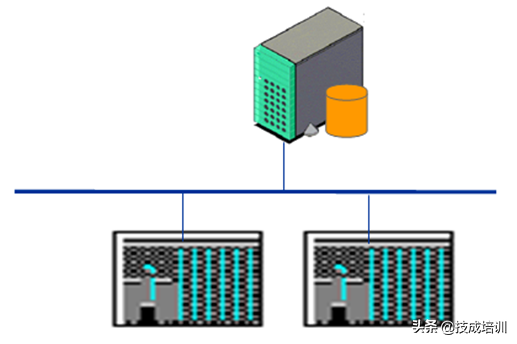

1.单站
单站是WinCC最简单精简的一种结构，一般用于小型系统。如图1-12，WinCC安装在一台工控机上，该工控机对下层PLC或其他设备进行监控。
图1-12单站结构
2.多用户
多用户结构是服务器-客户机结构；应用于中小型系统；每台服务器最多连接32台客户机；每台客户机只能连接一台服务器；客户机没有项目，只需选最少数量的RC/RT授权即可，系统组态简单，极易维护。如图1-13。
图1-13多用户结构

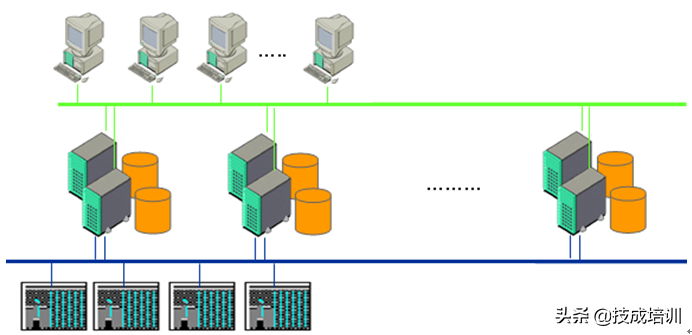

3.分布式
分布式结构也是服务器-客户机结构，应用于大型系统，系统扩展容易；每台服务器最多连接32台客户机；每台客户机最多连接12台服务器或12对冗余服务器（包括中央归档服务器），平衡了服务器负荷；客户机有项目。如图1-14。
图1-14分布式结构

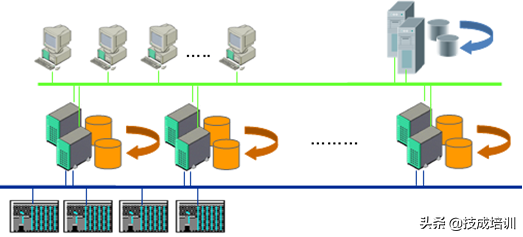

4.中央归档服务器CAS
数据的归档在每个服务器上建立，每个归档段完成后，传送到CAS上作长期归档；每台CAS最多接收来自11台服务器数据。如图1-15。
图1-15中央归档服务器
5.冗余服务器
冗余的服务器并行运行，在线同步变量，消息和归档；主服务器停机，客户机会自动切换到备用服务器；停机服务器恢复时，停机期间的数据归档，报警等数据自动同步，保证两个服务器的数据一致性。如图1-16。
图1-16冗余服务器

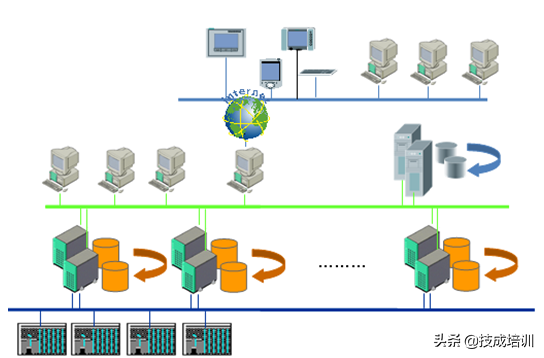

6.基于web访问
使用网页浏览器访问web服务器，远程浏览，操作现场过程画面。如图1-17。
图1-17web访问
