组态王是一款开发监控系统软件，是新型的工业自动控制系统，它以标准的工业计算机软、硬件平台构成的集成系统取代传统的封闭系统。组态王作为上位机，可以连接PLC、仪表、智能模块等各种设备或第三方软件。
我们现在讲一下组态王和下位机PLC通过以太网的通信连接。组态王使用的是“组态王6.55”版本的软件。PLC采用三菱的Q03UDV型号CPU，然后通过外置以太网模块QJ71E71-100进行网络通信采集数据。

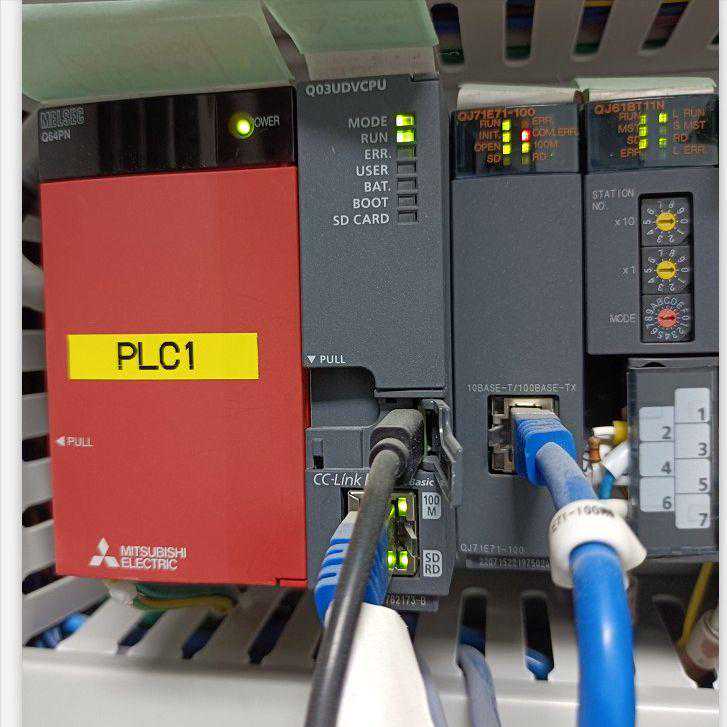

三菱PLC模块
软件方面还需要准备三菱的GXWorks2PLC编程软件。

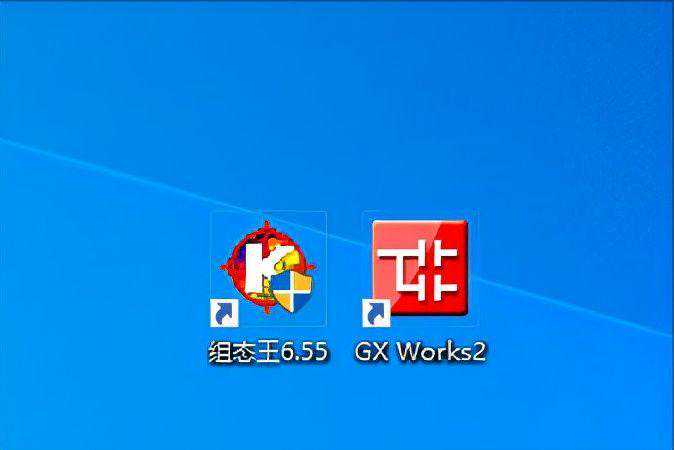

组态王软件和三菱PLC编程软件
准备就绪后，我们开始软件方面的设置：
（一）、三菱PLC网络模块参数设置

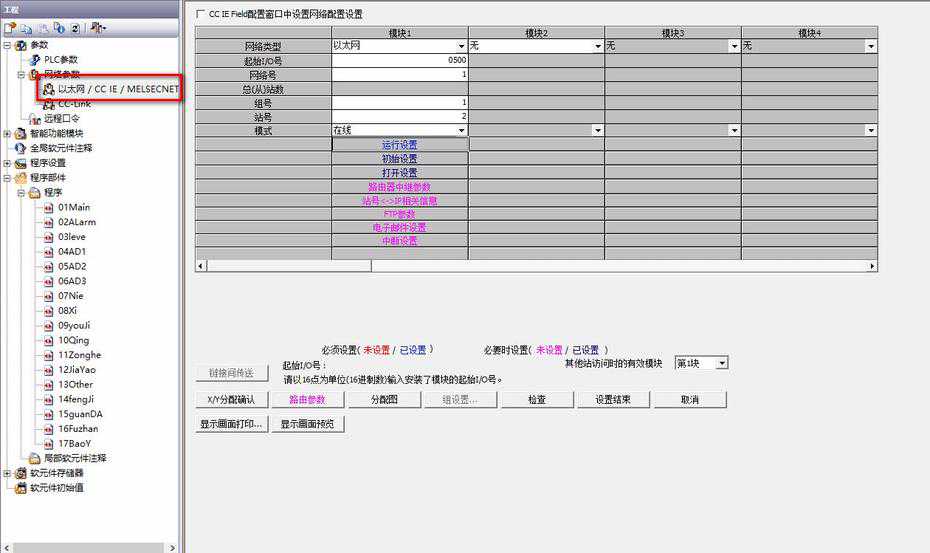

1.打开三菱GW2软件，双击以太网/CCIE//MELSECNET，就会看到网络配置设置窗口。

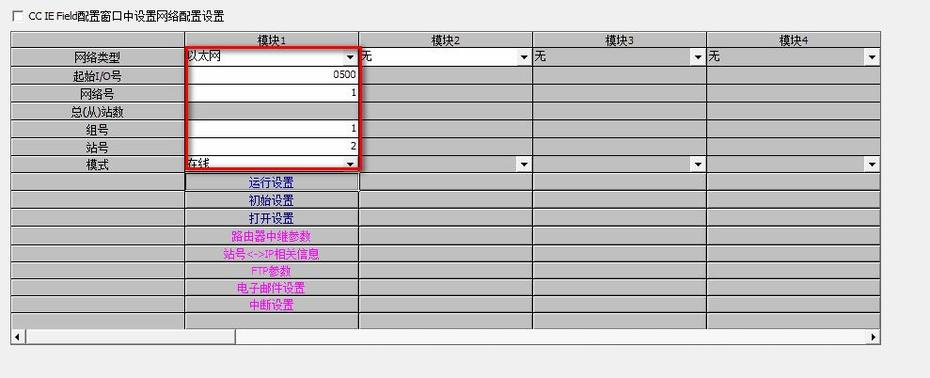

2.在网络配置窗口设置好模块1的相关参数：

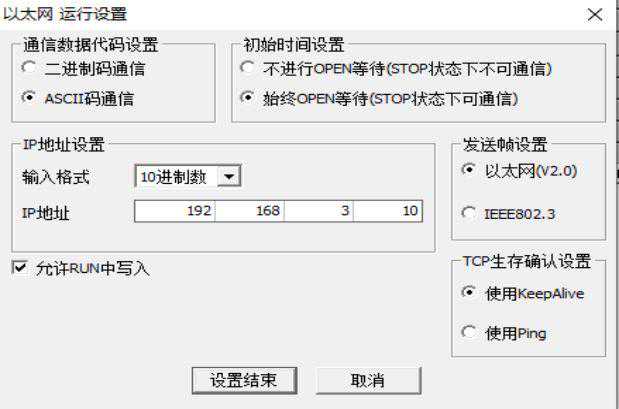

3.双击“运行设置”，进入以太网运行设置界面，根据下图所示，设置IP地址。完成后点“设置结束”完成设置。
运行RUN中写入记得要勾选，不然组态王软件要往PLC写数据是没办法写入的。
这一步的操作主要是给PLC配置自己的IP地址用的。

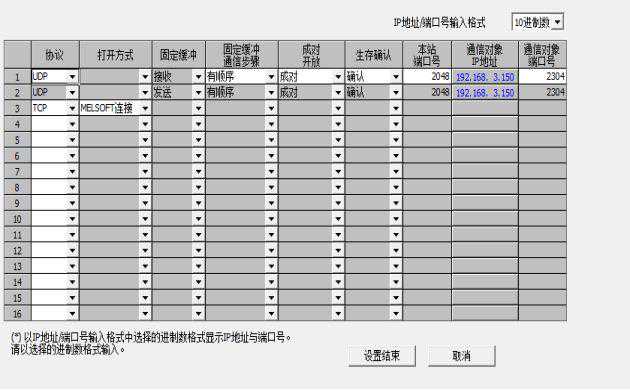

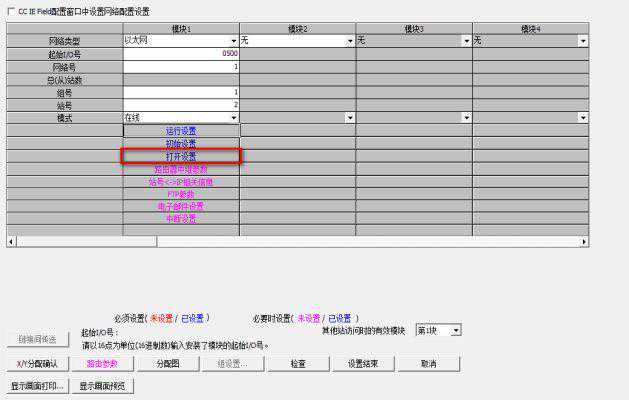

4.双击“打开设置”，按下图设置。完成后点“设置结束”完成设置。

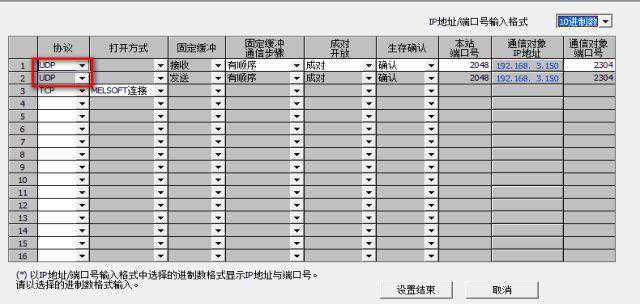

这里组态王和PLC采用的是UDP通信协议，按照这种通信协议方式进行设定。
（二）组态王网络通讯设置

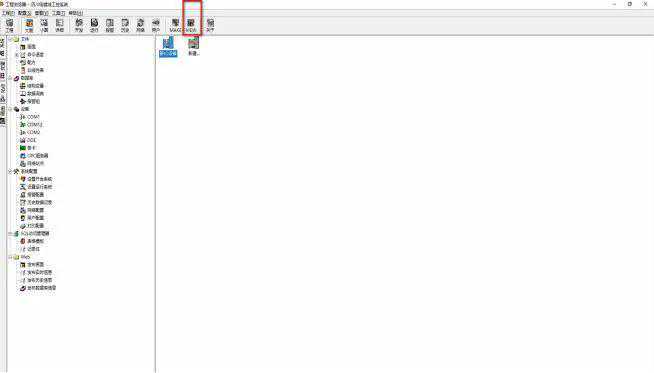

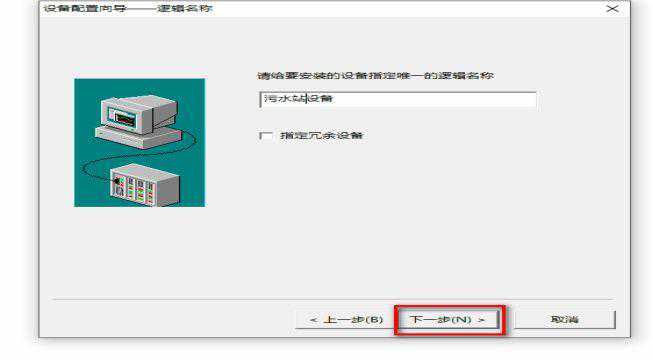

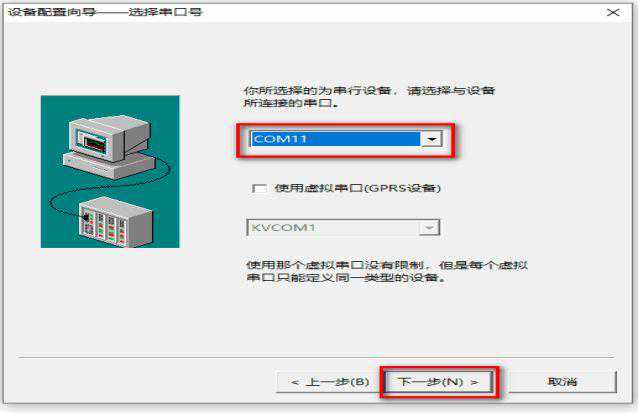

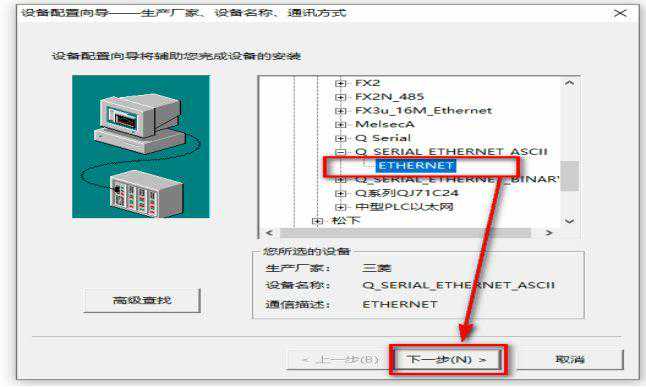

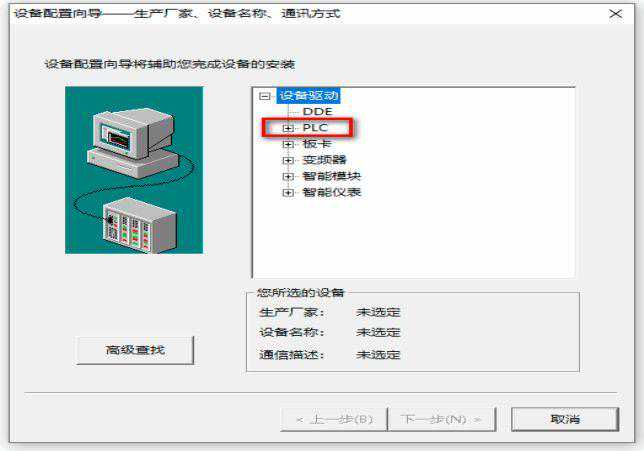

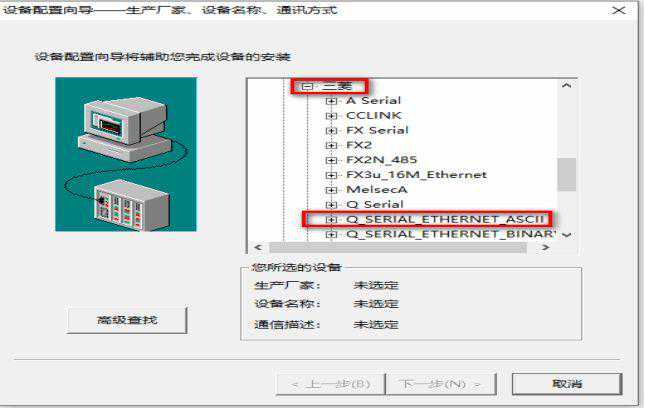

1.打开组态王软件，双击“设备”选择“COM1”口，双击“新建”。

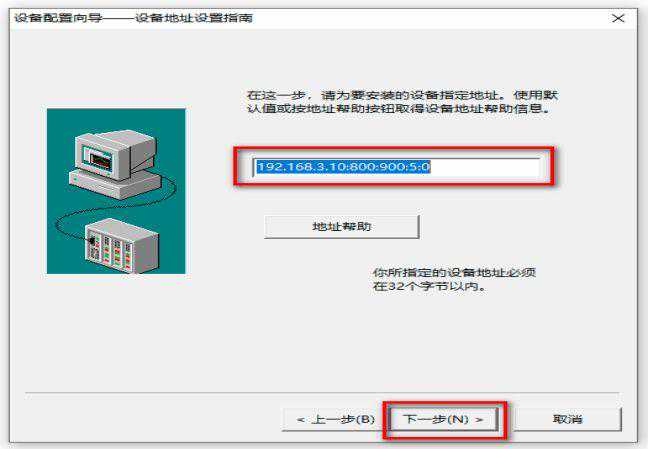

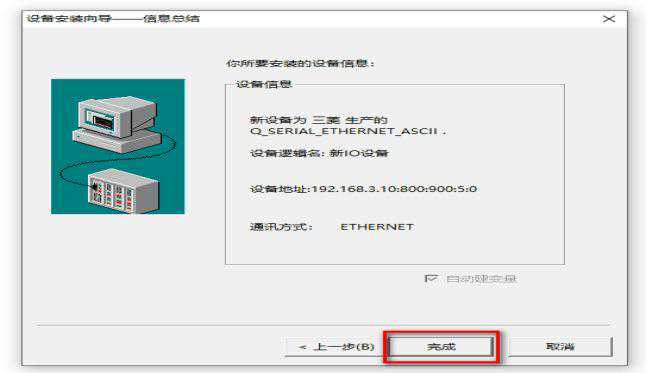

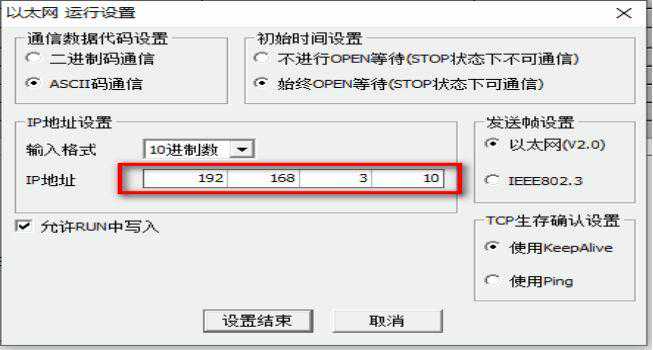

192.168.10.3：要通讯PLC的IP地址，就是我们PLC以太网模块设置的IP地址。（见下图）

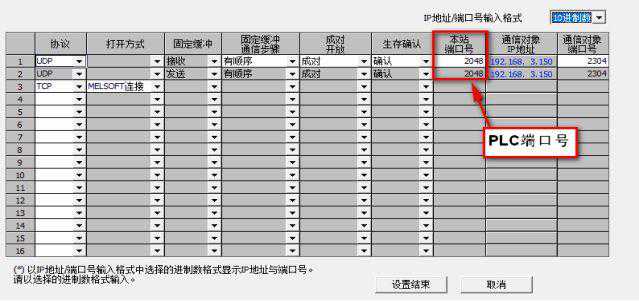

800：十六进制显示，十进制是2048，PLC的端口号。

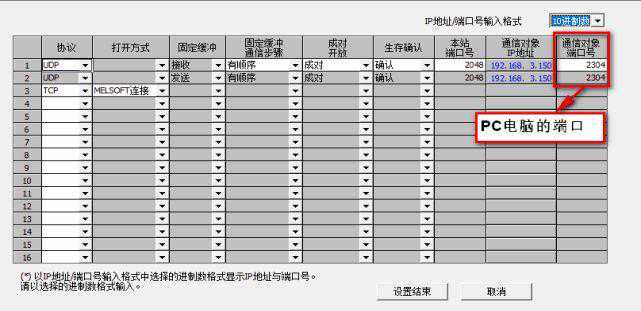

900：十六进制显示，十进制是2304，PC电脑的端口号。端口号要选用电脑未被占用的端口号。
5：连接超时时间，单位秒，代表连接超时5秒时间。
0：plc的通信协议，UDP协议选择0，TCP协议选择1。协议的类型要与PLC网络设置一致。我们这里选择的是UDP通信协议，所以填写“0”。
10.配置完后在这里就可以看到我们刚开通的通信接口“新IO设备”。
（三）、组态王与PLC的网络通信连接
1.将网线一头插电脑网口，另一头插在PLC以太网模块网口

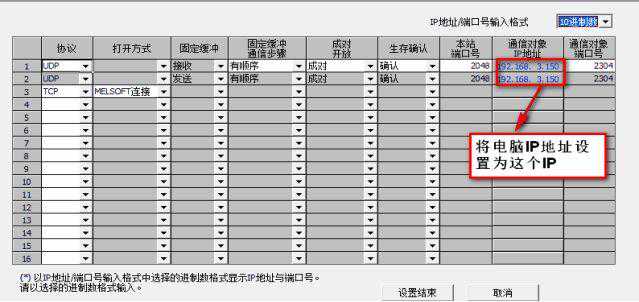

2.设置电脑IP，将电脑IP地址设置和PLC设置的IP一致,如下图所示。
设置步骤如下

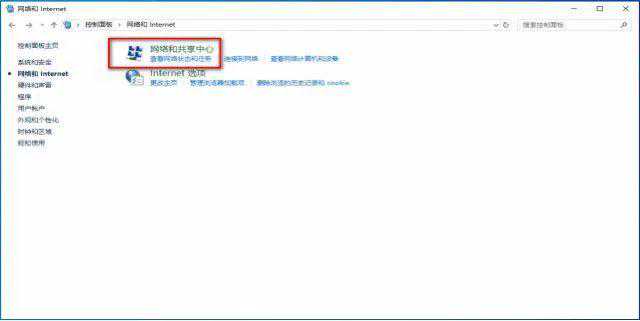

1.右键“我的电脑”，选择“属性”

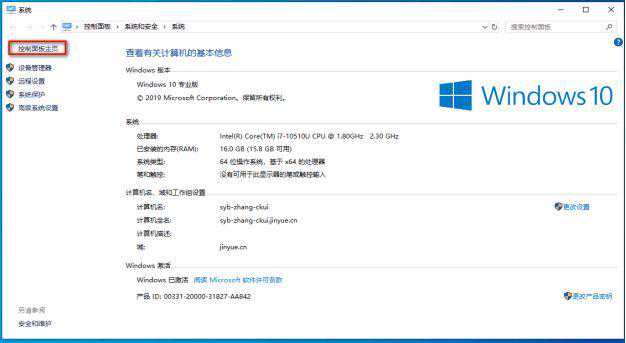

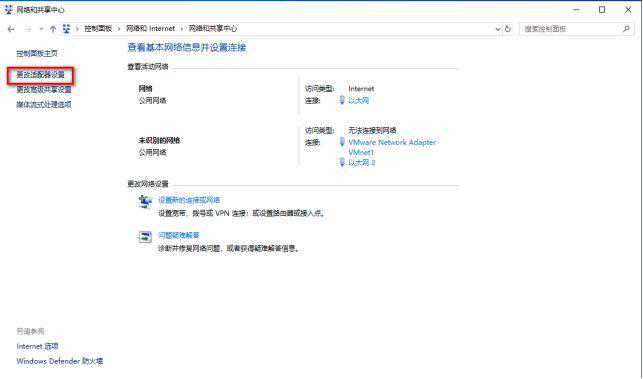

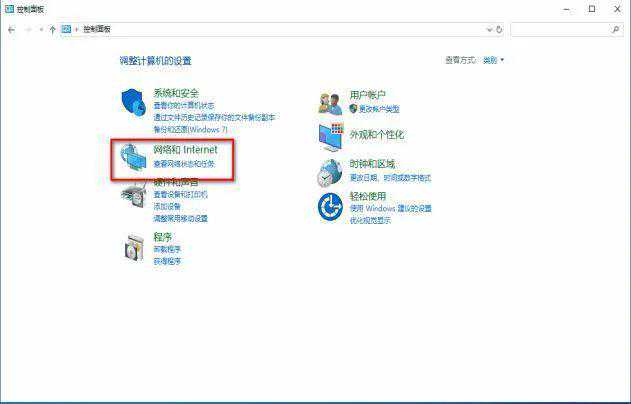

2.选择“控制面板主页”

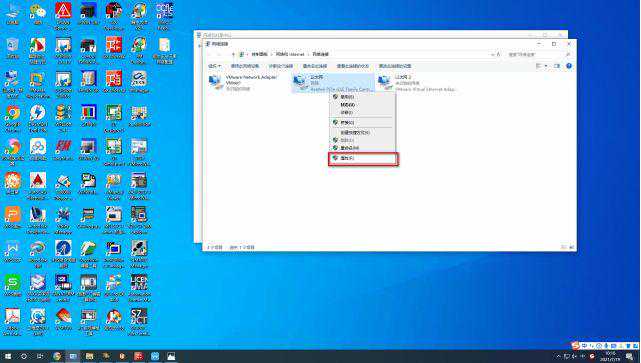

6.鼠标右键，选择“属性”。

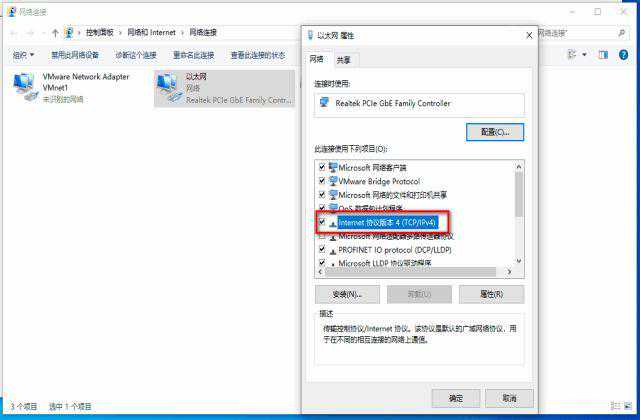

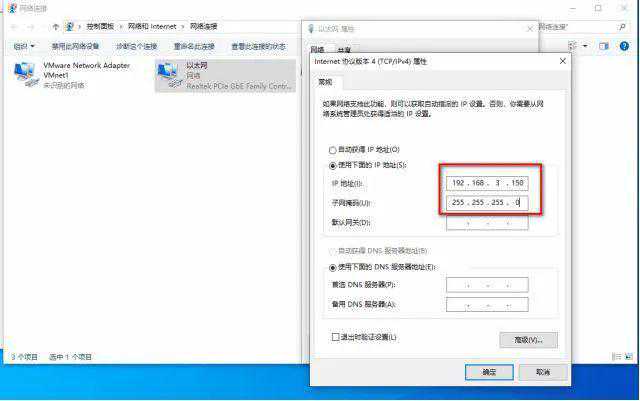

7.双击Internet协议版本4（Tcp/Ipv4）.
（四）、测试组态王与PLC通信。
如果通信未成功连接，将显示如下图:
通信成功，显示如下图所示：
做完这些之后，我们就完成了组态王与三菱PLC以太网模块的网络连接工作，这样我们就可以通过组态王作为上位机，对下位机PLC进行数据的采集和控制。
