第一部分：新建项目
安装完MCGSPRO软件之后，双击打开桌面软件图标。进入软件编程页面。
McgsPro软件

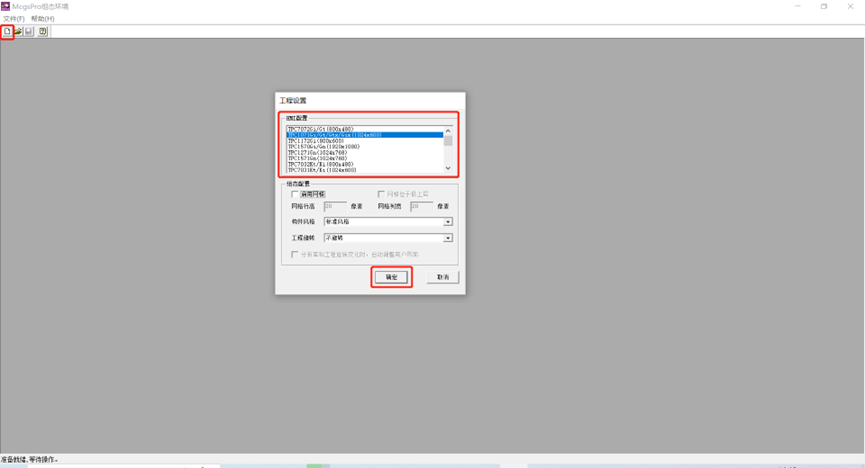

在软件页面里，选择新建工程，在弹出的工程设置对话窗里选择使用的人机型号后点“确定”。
第二部分：
工程新建之后，弹出工作台，工作台分为：主控窗口、设备窗口、用户窗口、实时数据、运行策略。这里我们从概述和设置方式两方面介绍。
控制台
1.主控窗口：
概述：一个应用系统只允许一个主控窗口，是组态工程的主框架。组态时只需对属性进行设置。
主控窗口
设置：如果需要封面和启动窗口，就选择想要的窗口进行设置，没有可以保持默认。（此时因为项目新建，没有用户窗口，可以后面进行设置。）
2.设备窗口
概述：设备窗口用来建立系统与外部设备的连接。通俗意思就是建立设备通讯的窗口。

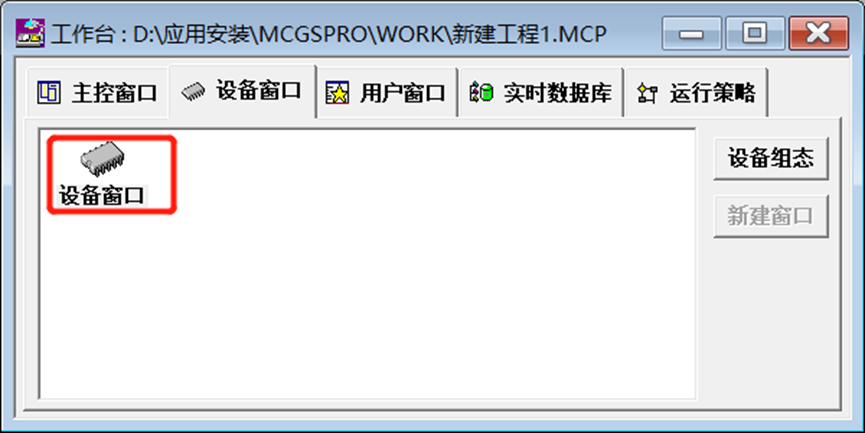

设置：双击设备窗口，进入编辑页面。
设备窗口

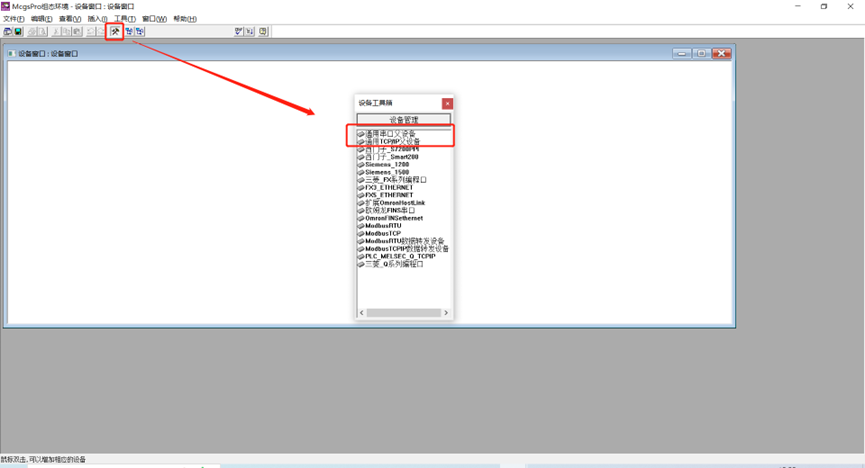

第一步选择父设备通用方式，根据实际情况，双击通用串口父设备或通用TCP父设备。
设置父设备

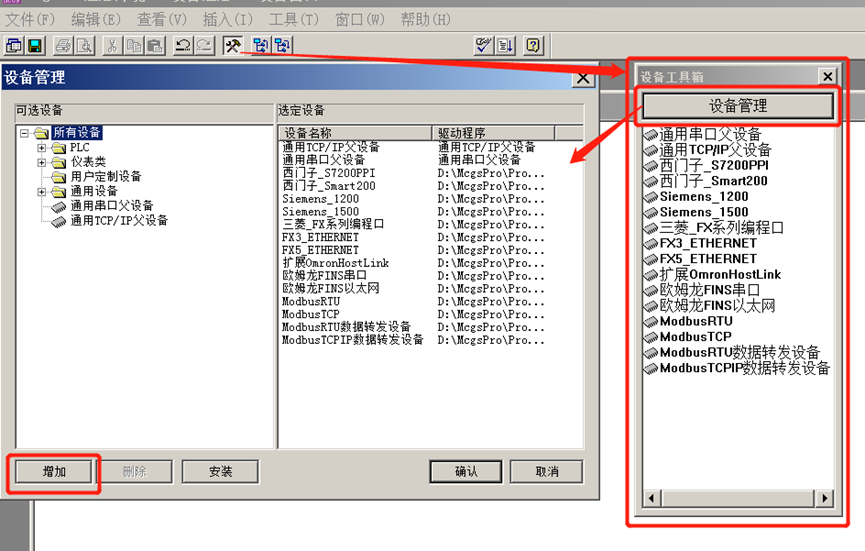

设置子设备
添加完选定设备后，回到设备父设备的页面，手机添加选定的子设备即可完成组态。
这样做的目标是因为McgsPro组态软件中把设备分成两个层次：父设备和子设备。父设备与硬件接口相对应。子设备放在父设备下，用于与该父设备对应的接口所连接的设备进行通讯。

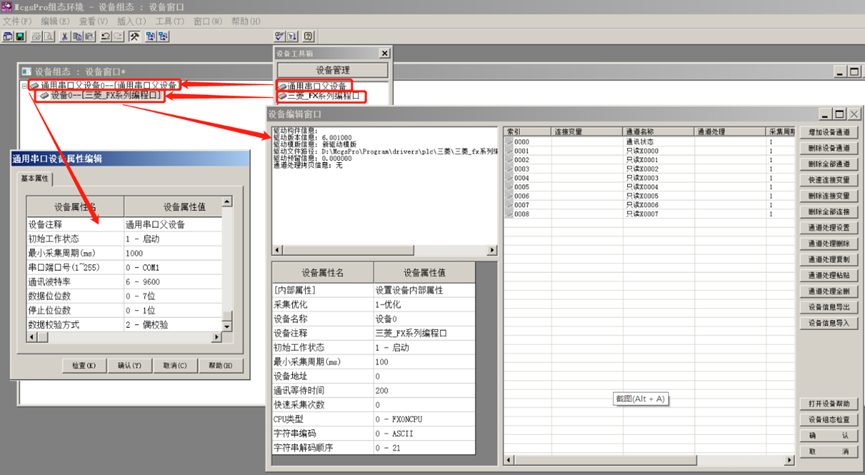

第三步在设备组态画面双击父设备或子设备可以设置通讯参数.
设置父子设备参数
父设备里可设置串口号、波特率、数据位、停止位、校验方式。
子设备的设备编辑窗口分为三个区域：驱动信息区、设备属性区和通道连接区。驱动信息区里显示的是该设备驱动版本、路径等信息。设备属性区可设置采集周期、设备地址、通讯等待时间等通讯参数。通道连接区用于构建下位机寄存器与McgsPro组态软件变量之间的映射。

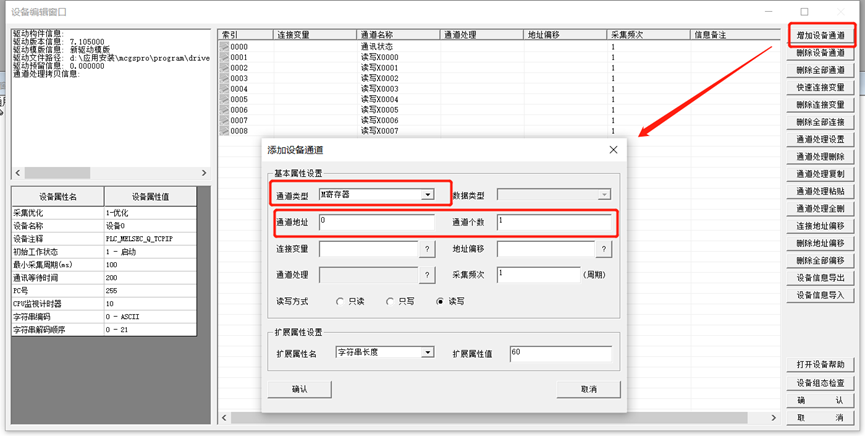

通道地址：设置起始位，填2，就会生成2个。
通道个数：设置起始位开始的数量，填2，就会生成M0和M1.以此类推。
增加通道

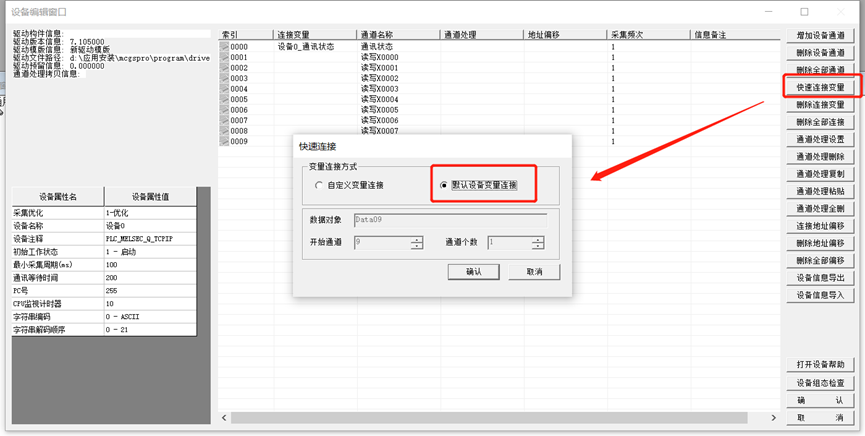

连接变量
设备窗口就设定完成了。
未完待续
