1.S7-200SMARTPLC一台
2.一根USB转485通信线
3.一根网线
4.STEP7-MicroWINSMART编程软件，串口调试助手软件
二、编写程序第一步：（在桌面打开STEP7-MicroWINSMART编程软件）

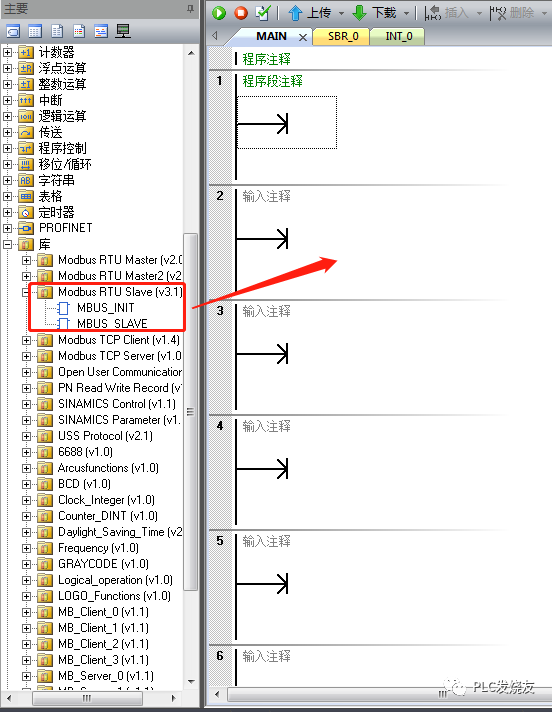

第二步：（从库指令当中调用ModbusRTUSlave从站指令）
第三步：（填写MBUS_INIT指令（初始化从站）与MBUS_SLAVE指令）
MBUS_INIT指令（初始化从站）各引脚填写如下：
1.概念：使能端（EN）：给EN使能接通MBUS_INIT指令（初始化从站）
填写：这里填写。
2.概念：模式(Mode)：输入的值用于选择通信协议：输入值为1时，分配Modbus协议并启用该协议；输入值为0时，分配PPI协议并禁用Modbus协议。
填写：这里必须填写数值1，因为要启用Modbus协议。
3.概念：地址(Addr)：从站站地址，范围1至247之间数值。
填写：这里填写3，从站站号是3。
4.概念：波特率(Baud)：波特率可分为1200、2400、4800、9600、19200、38400、57600或115200。
填写：这里填写9600波特率。
5.概念：奇偶校验(Parity)：应设置为与Modbus主站的奇偶验校相匹配。所有设置使用一个停止位。接受的值如下：0（无奇偶校验）、1（奇校验）和2（偶校验）。
填写：这里填写0，无校验。
6.概念：端口(Port)：设置物理通信端口（0=CPU中集成的RS-485，1=可选信号板上的RS-485或RS-232）。
填写：这里我们填写0，使用CPU上自带的串口，这里要注意的是，如果使用扩展的信号板必须要填写1。
7.概念：延时(Delay)：通过使标准Modbus信息超时时间增加分配的毫秒数来延迟标准Modbus信息结束超时条件。在有线网络上运行时，该参数的典型值应为0。如果使用具有纠错功能的调制解调器，则将延时设置为50至100ms之间的值。如果使用扩频无线通信，则将延时设置为10至100ms之间的值。“延时”(Delay)值可以是0至32767ms。
填写：这里填写0，没有延迟。
8.概念：参数MaxIQ：用于设置Modbus地址0xxxx和1xxxx可用的I和Q点数，取值范围是0至256。值为0时，将禁用所有对输入和输出的读写操作。建议将MaxIQ值设置为256。
填写：这里填写256，填写最大值。
9.概念：参数MaxAI：用于设置Modbus地址3xxxx可用的字输入(AI)寄存器数，取值范围是0至56。值为0时，将禁止读取模拟量输入。建议将MaxAI设置为以下值，以允许访问所有CPU模拟量输入：
0（用于CPUCR20s、CR30s、CR40s和CR60s）
56（所有其它CPU型号）
填写：这里填写56，所有CPU型号。
10.概念：参数MaxHold：用于设置Modbus地址4xxxx或4yyyyy可访问的V存储器中的字保持寄存器数。例如，如果要允许Modbus主站访问2000个字节的V存储器，请将MaxHold的值设置为1000个字（保持寄存器）。
填写：这里填写1000，可以使用2000个字节。
11.概念参数HoldStart：是V存储器中保持寄存器的起始地址。该值通常设置为VB0，因此参数HoldStart设置为VB0（地址VB0）。也可将其它V存储器地址指定为保持寄存器的起始地址，以便在项目中的其它位置使用VB0。Modbus主站可访问起始地址为HoldStart，字数为MaxHold的V存储器。
填写：这里填写VB0，这里要注意的是一定要在地址前面加一个指针地址，号。

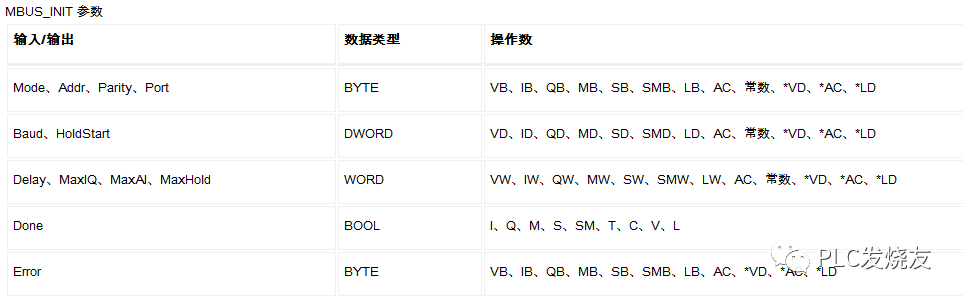

MBUS_INIT指令（初始化从站）各引脚填写数据类型如下：
MBUS_SLAVE指令各引脚填写如下：
1.概念：使能端（EN）：给EN使能接通MBUS_SLAVE指令
填写：这里填写。
2.概念：完成位(Done)：MBUS_INIT指令完成时，“完成”(Done)输出接通。
填写：这里填写
3.概念：错误位Error：Error输出字节包含指令的执行结果。仅当“完成”(Done)接通时，该输出才有效。如果“完成”(Done)关闭，则错误参数不会改变，当通信有错误时，错误位Error会提示错误代码，查看相应的代码可以查找对应的错误并解决。
填写：这里填写MB5。
MBUS_SLAVE指令各引脚填写数据类型如下：
第四步：（通过第三步的填写，完成如下图）
第五步：（下载程序并监视）
三、USB转RS485通讯线连接第一步：（把RS4859针串口接头插入到PLC上）
第二步：（这是USB转232再转485接线板，我们把485接线板对应3正8负两个引脚用两个导线连接起来。）
第三步：（把USB接口插入电脑USB端，当成功插入电脑后驱动会自动安装）
四、调试串口调试助手第一步：（打开串口调试软件）
第二步：（设置串口调试助手参数，参考MBUS_INIT指令（初始化从站）各引脚参数来填写）
1.端口号：是你USB转RS485通信电缆的驱动，如果在电脑上正确安装驱动以后，会在计算机或者此电脑属性—设备管理器查看对应的COM端口。
比如我的端口号COM13，所以在串口调试助手填写端口号的时候选择COM13，这是根据你电脑COM端分配，没有固定端口号。
2.波特率：9600
3.数据位：8个位
4.效验位：无效验（NONE）
5.停止位：2个位。
6.设备地址：选择03。
7.寄存器地址：0000，从VW0开始。
8.寄存器数：0003读取3个地址。
9.03是读寄存器。
第三步：（调试串口接收）
PLC从站：用状态图表给VW0地址写入一个数值，比如随便写入一个156。
串口调试助手主站：选择03读寄存器功能。
第四步：（调试串口发送）
串口调试助手：选择10写寄存器功能。
PLC从站：从图中可以看到VW0显示数值568，代表写入通信成功。
