软件列表：
GXDeveloper+GXSimulator
三菱plc编程软件和仿真监视插件
GTDesigner2+GTSimulator2
三菱触摸屏编程软件和触摸屏仿真软件
01

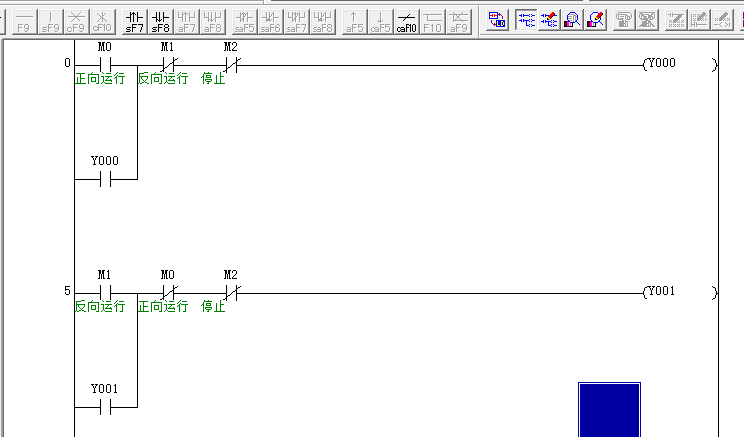

在GXDeveloper上编好程序。我们就写一个最简单的互锁启保停程序，M0是正向运行按钮信号，M1是反向运行按钮信号，M2是停止按钮信号，Y0是正向运行输出，Y1是反向运行输出。如下图所示：
02
在GTDesigner2上做好你需要的界面。我们根据PLC程序分别做三个按钮：正向运行、反向运行和停止。做两个输出指示灯：Y0和Y1。如下图所示：
03
在GXDeveloper上打开程序仿真功能（软件工具栏上有这个按钮），也就是启动了GX-simulator。
04
05

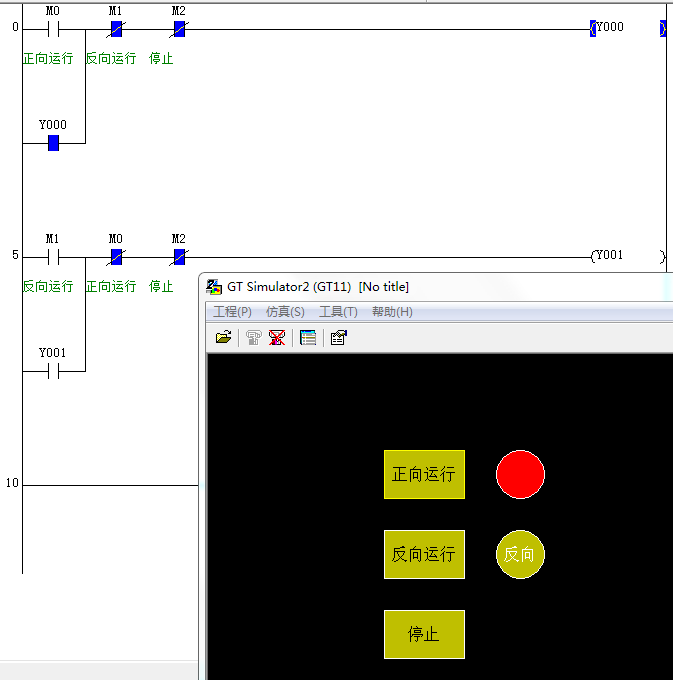

最后打开你在第2步所做的触摸屏程序，启动Simulator联合PLC模拟仿真调试。
