一说到Modbus通信大家肯定第一时间会想到ModbusRTU通信就是串口485通信,那么不知Modbus通信还有以太网TCP通信功能,ModbusTCP比ModbusRTU方便的多,以太网通讯肯定要比串口方便的多,好,话不对说,下面就为大家来解析ModbusTCP通信。
一准备工具
1.一台ST40CPU
2.一台ST20CPU
3.一台交换机
4.若干网线
5.一台电脑(笔记本、台式都可以)
二硬件配置

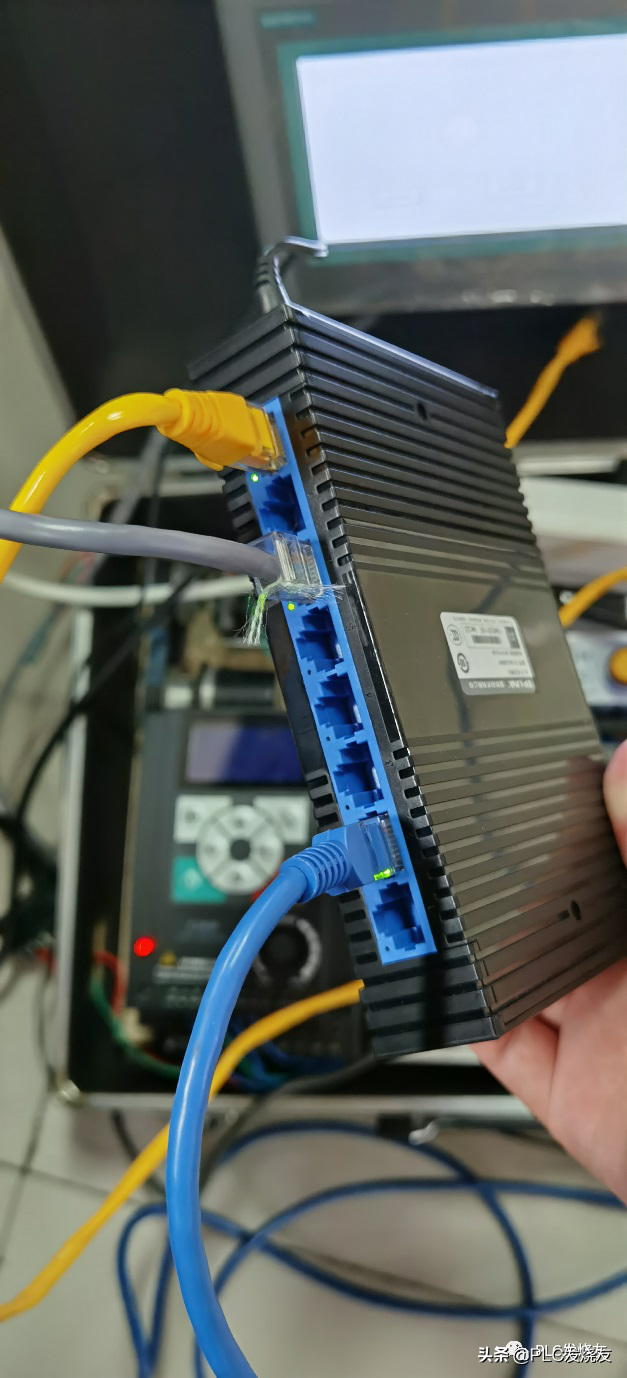

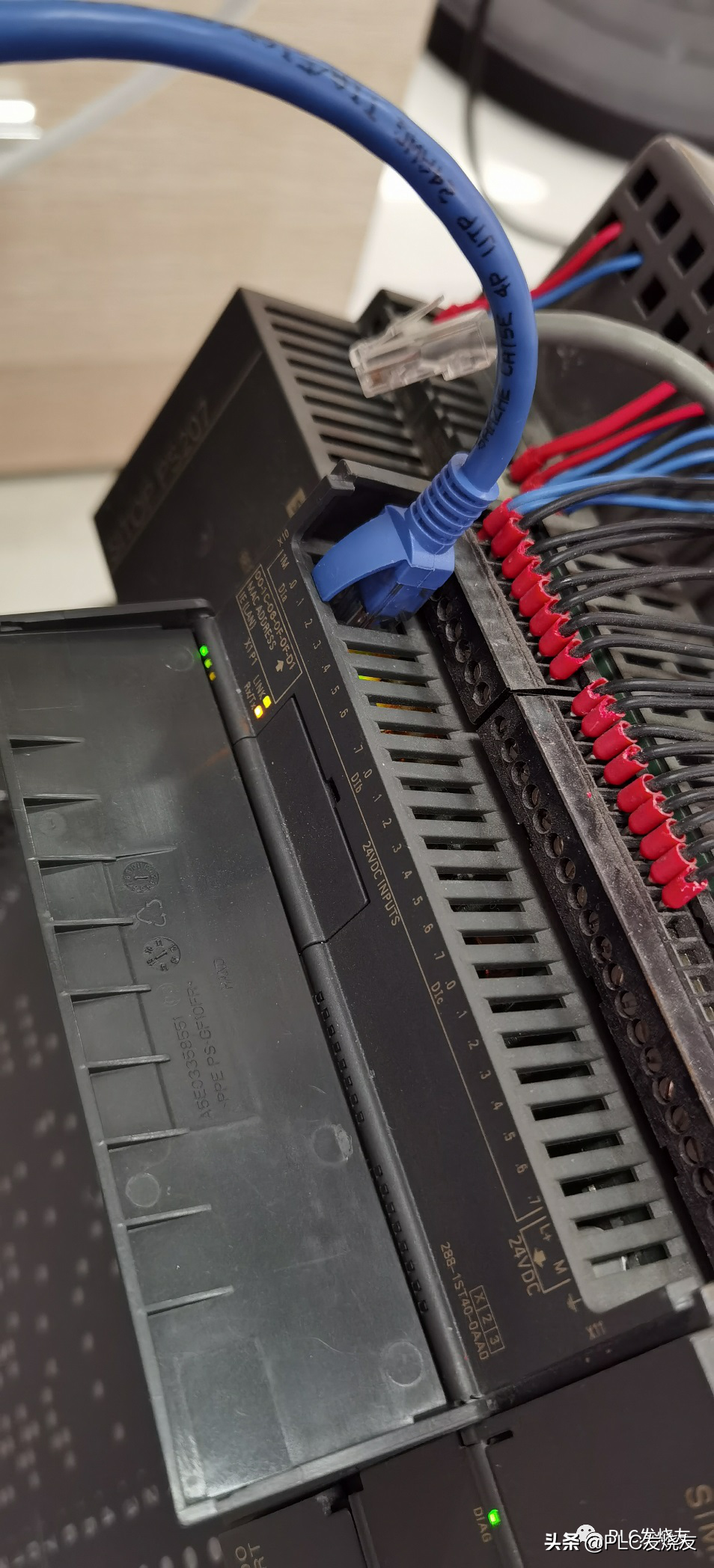

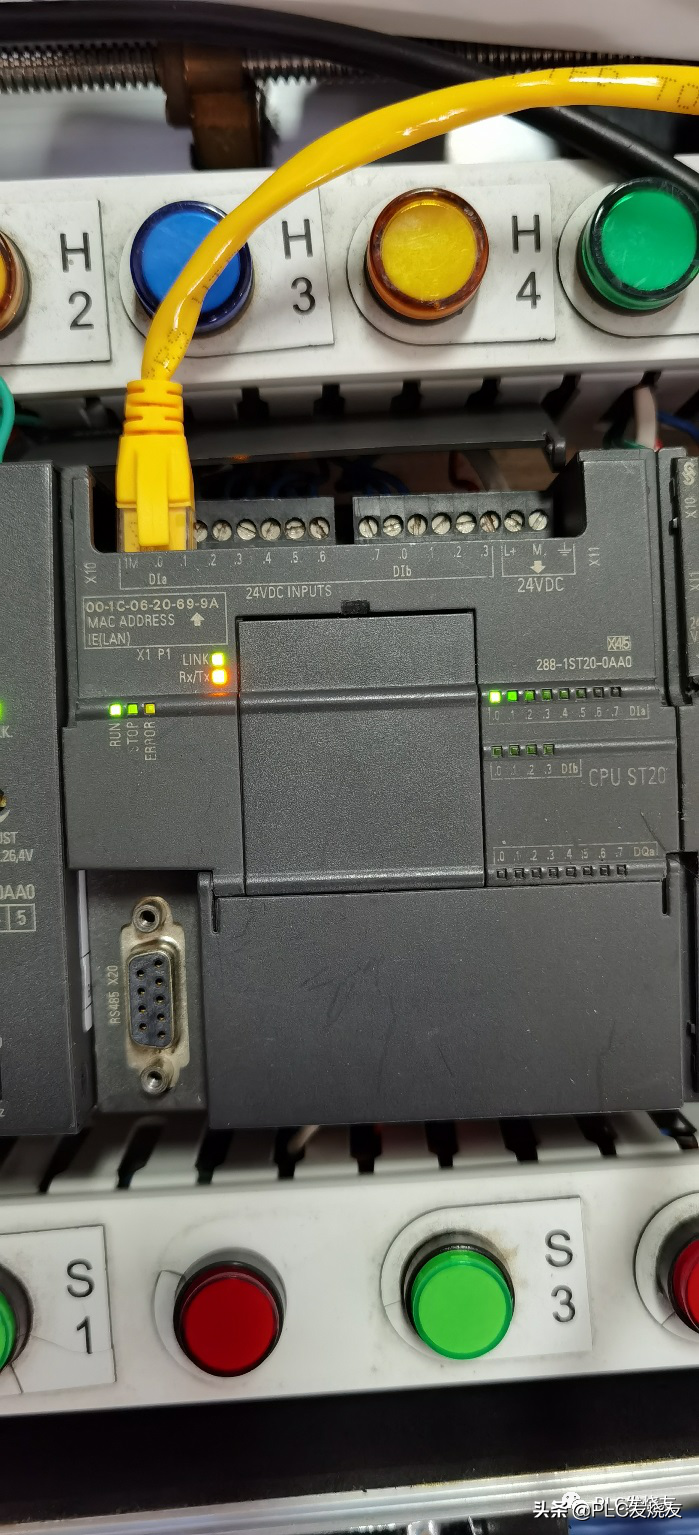

第一步:(用交换机把ST40与ST20PLC相连接)



三组态ModbusTCP客户端
第一步:(在桌面打开STEP7-MicroWINSMART编程软件)

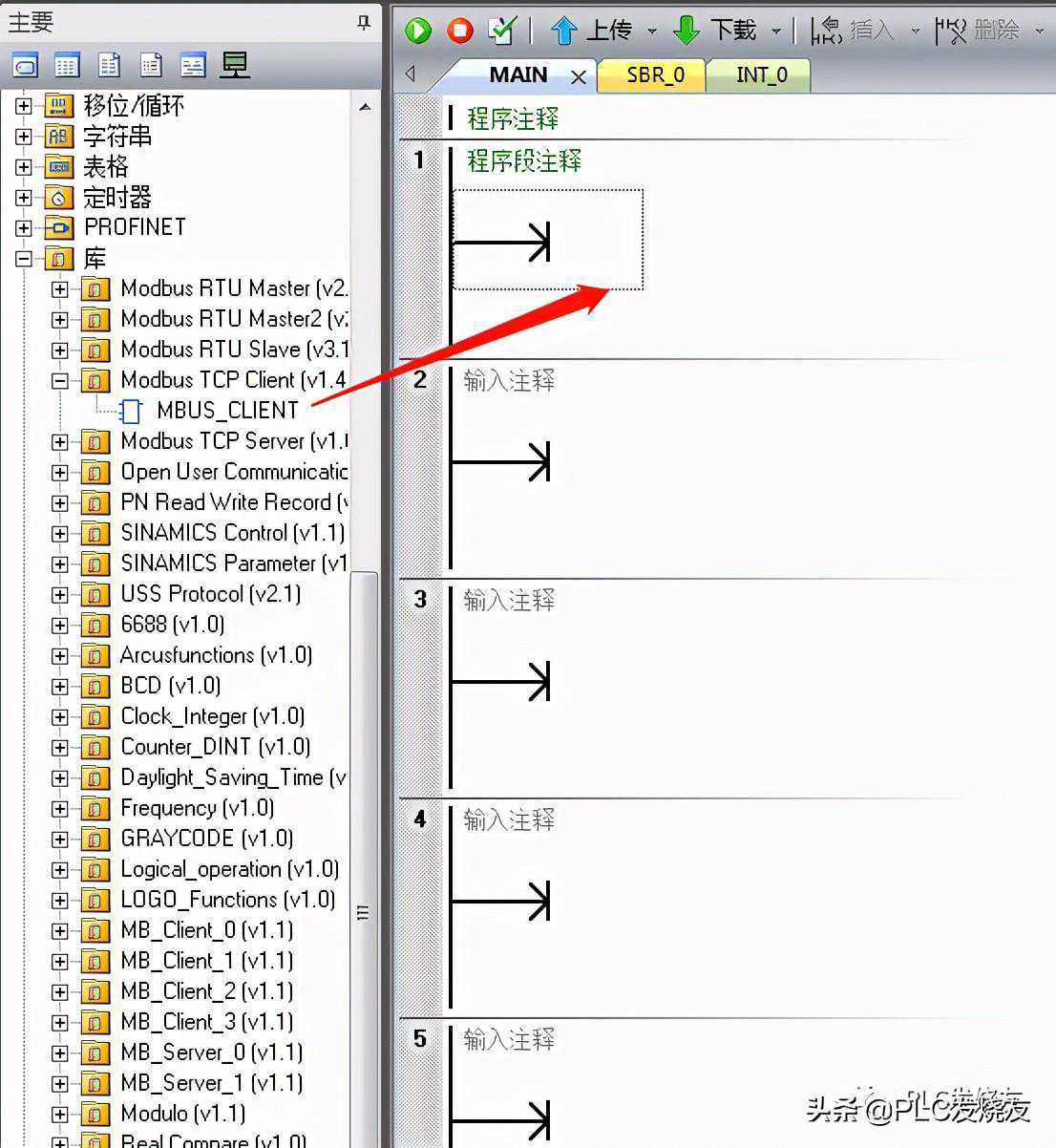

第二步:(在左侧项目树库指令从库文件夹下找到ModbusTCP客户端指令MBUS_CLIENT,把它拖拽出来到程序段中)

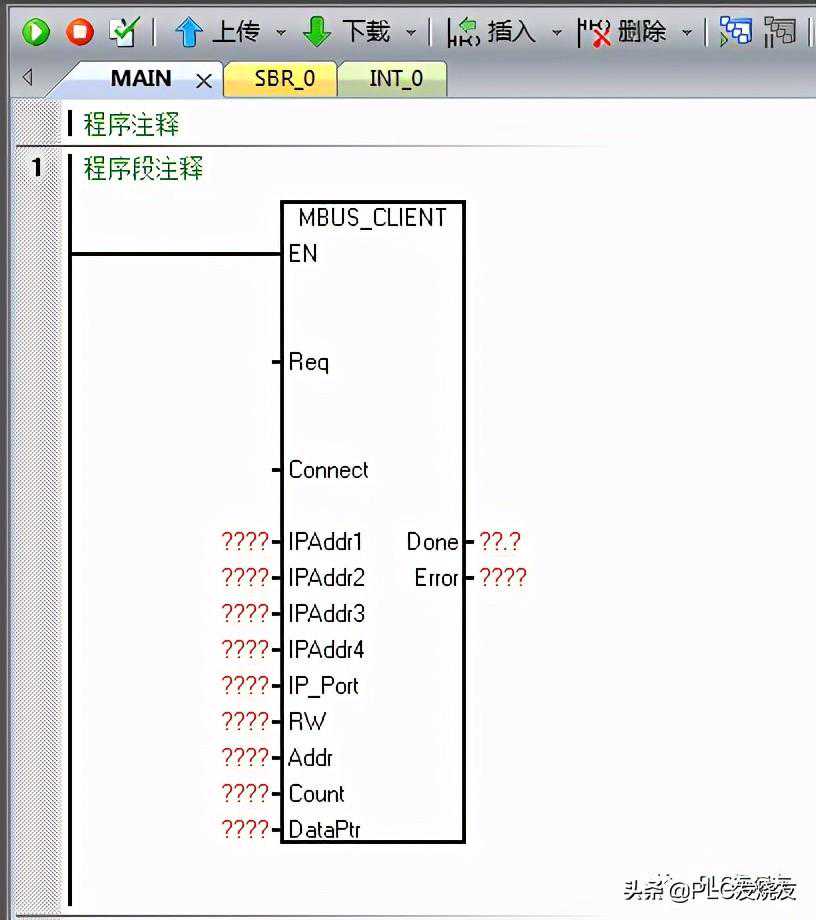

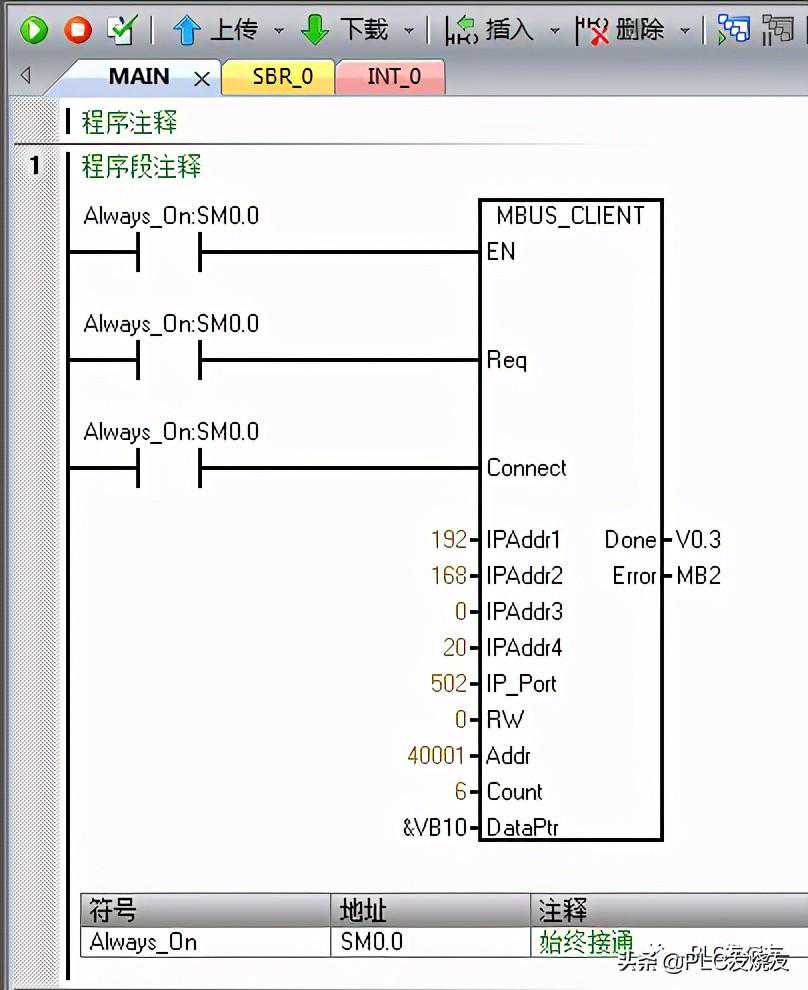

第三步:(配置MBUS_CLIENT指令)
MBUS_CLIENT客户端指令各引脚填写如下:
概念:EN:使能端,给EN使能来接通MBUS_CLIENT客户端指令。
填写:使用一直为1接通。
概念:Req:Req参数允许程序向服务器发送Modbus请求。
填写:使用一直为1接通,一直向服务器发送请求。
概念:Connect:Connect参数允许程序连接到Modbus服务器设备或断开与此设备的连接。
填写:使用一直为1接通,一直允许连接。
概念:IPAddr1—IPAddr4是服务器IP地址,对方PLC通信的IP地址
填写:IPAddr1:192IPAddr2:168IPAddr3:0IPAddr4:20IPAddr1—IPAddr4:192.168.0.20。
概念:IP_Port:客户端尝试连接、且随后使用ModbusTCP进行通信的服务器的端口号,默认值:502
填写:这里填写默认值502即可。
概念:RW:分配请求类型(读取或写入),其中0=读取,1=写入
填写:0读取,如果是写就填写1,这里呢?只读所以填写0。
概念:Addr:Modbus起始地址:分配要通过MBUS_CLIENT进行访问的数据的起始地址。
填写:这里填写40001寄存器起始地址,不知道的可以参考Modbus功能表参数。
概念:Count:要进行读写的参数数据长度,就是数据地址个数。
填写:4个,读四个地址。
概念:DataPtr:数据寄存器地址指针,指向本地用于读/写操作的数据地址区域的首地址。
填写:VB10,地址前面一定要加指针符号(),否则无效哦!
概念:Done:完成位,程序块指令执行完毕会输出完成位,这里的完成位还可以使用它做轮询哦!
填写:只能填写位地址,这里填写。
概念:Error:错误位,当程序块或通信出错错误时,Error会输出错误代码,可以根据这个错误代码来查找具体的错误信息,以便解除故障。
填写:只能填写位地址,这里填写MB2。

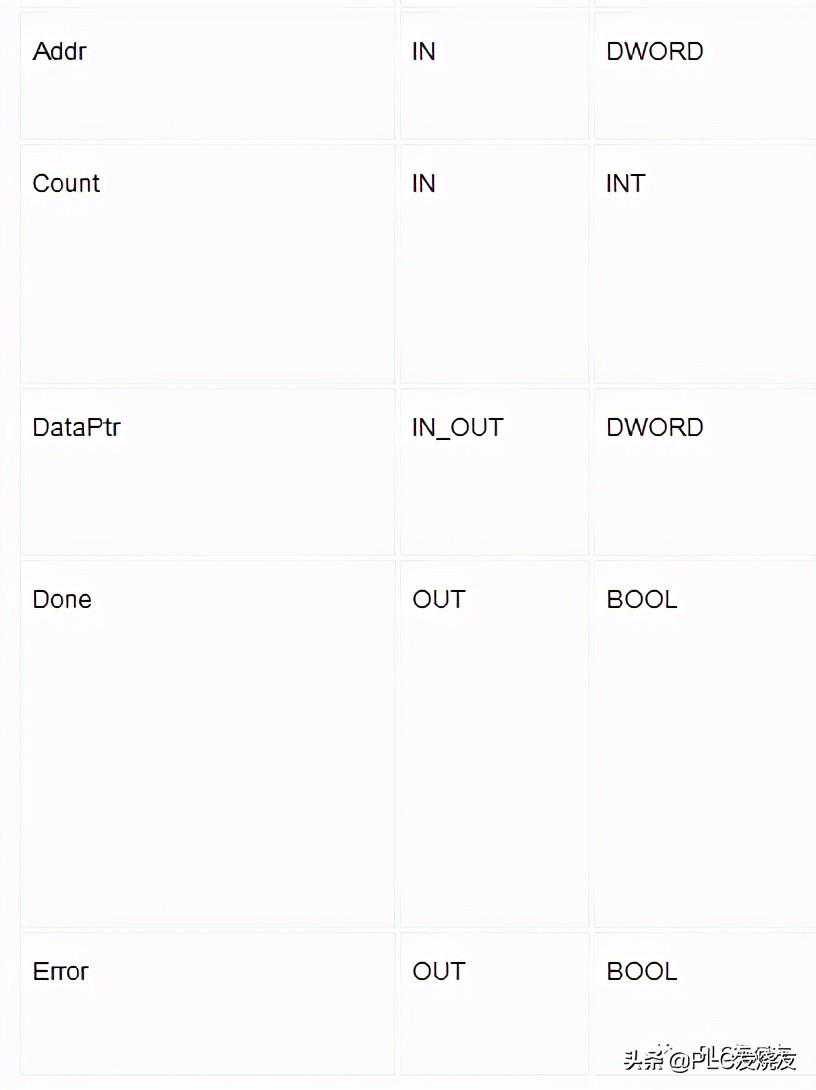

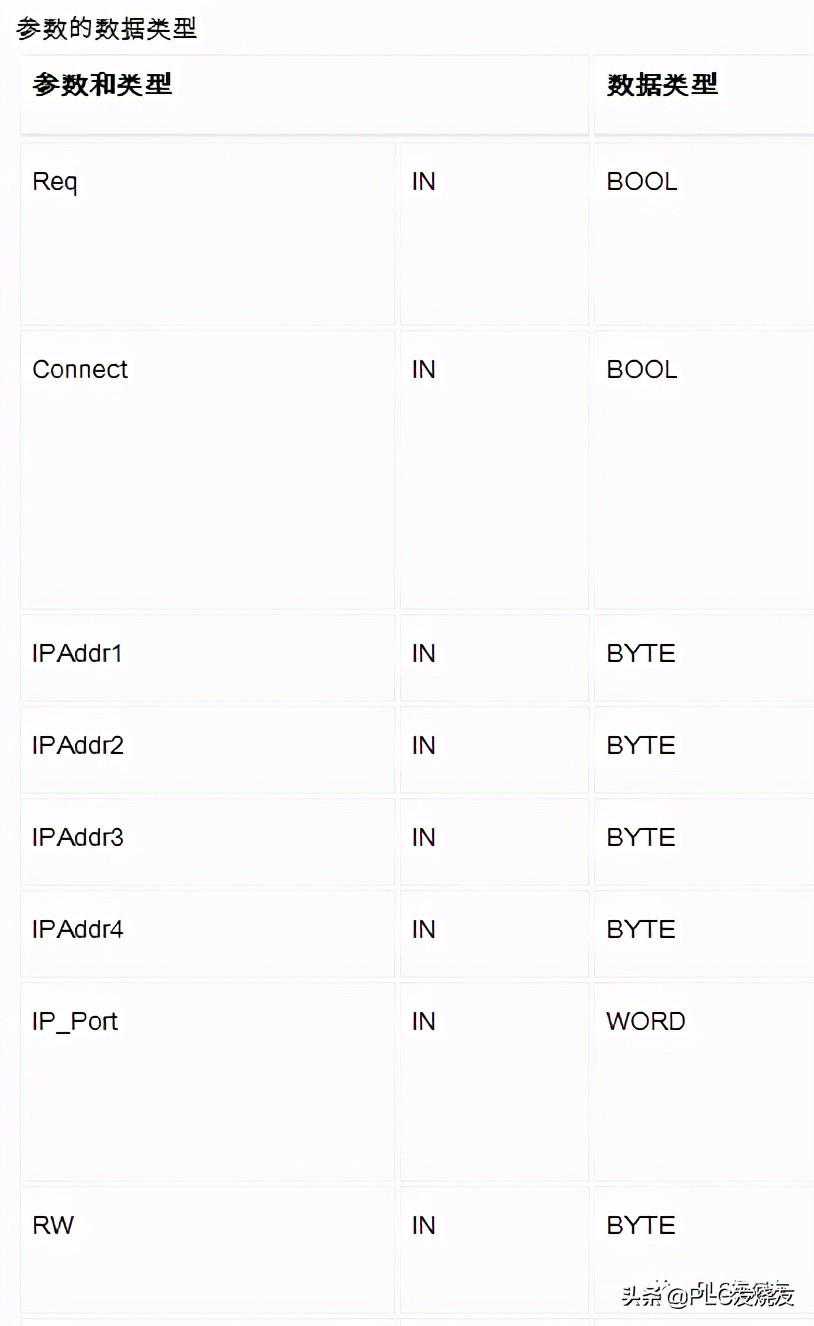

MBUS_CLIENT客户端指令各引脚填写数据类型如下:




四组态ModbusTCP服务器
第一步:(在桌面打开STEP7-MicroWINSMART编程软件)

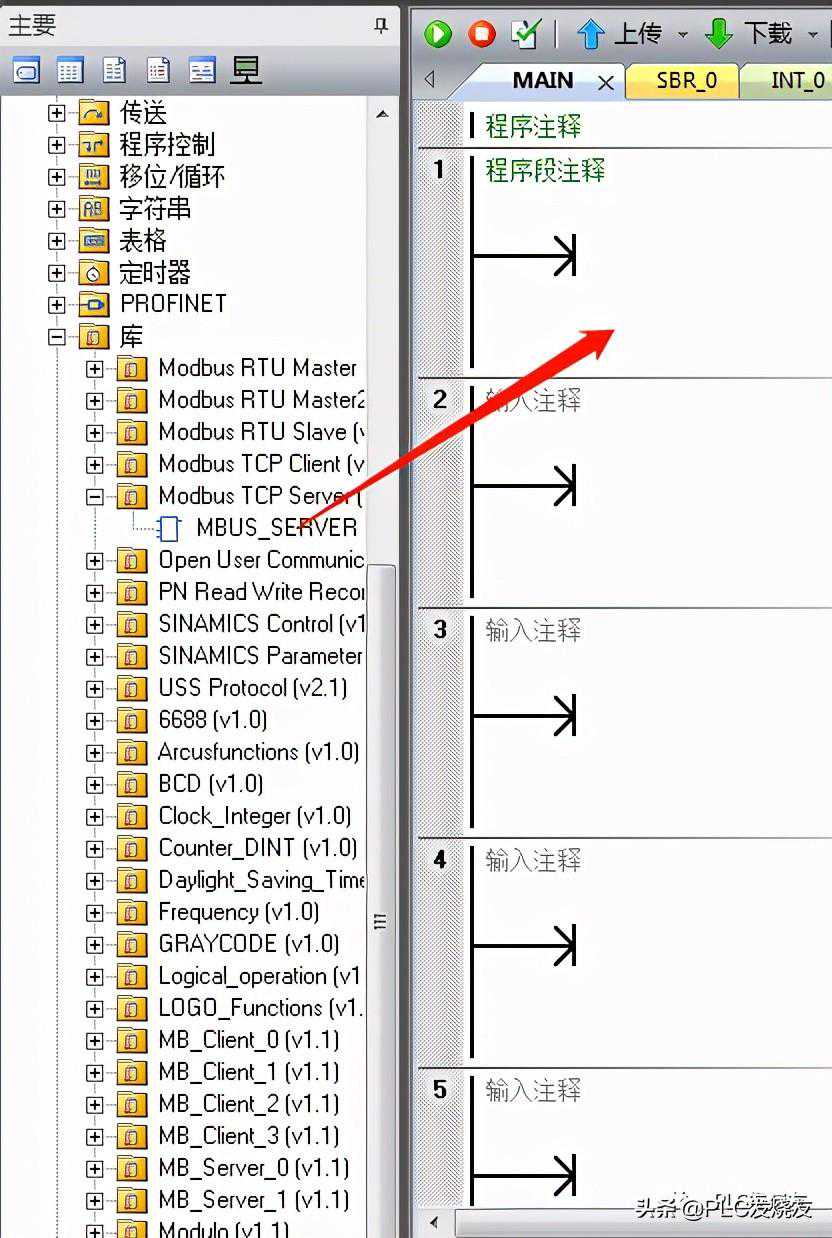

第二步:(在左侧项目树库指令从库文件夹下找ModbusTCP服务器指令MBUS_SERVER,把它拖拽出来到程序段中)

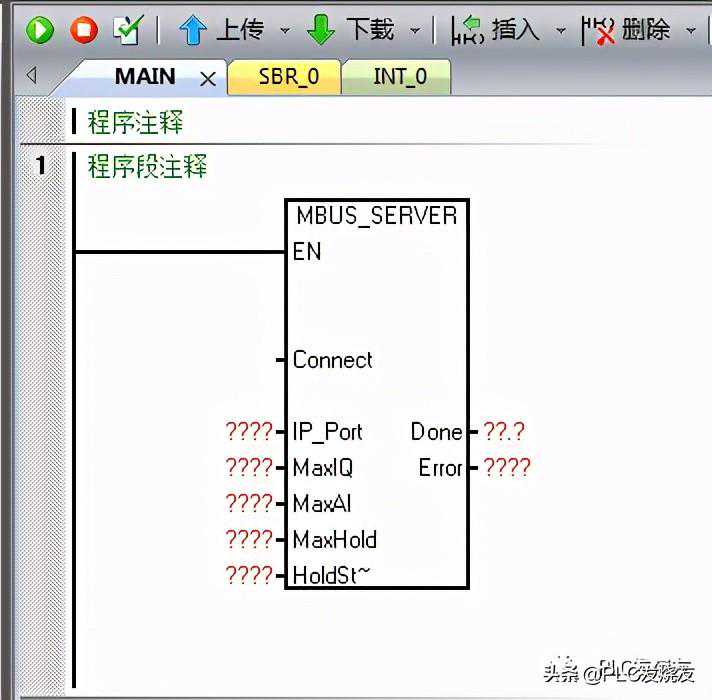

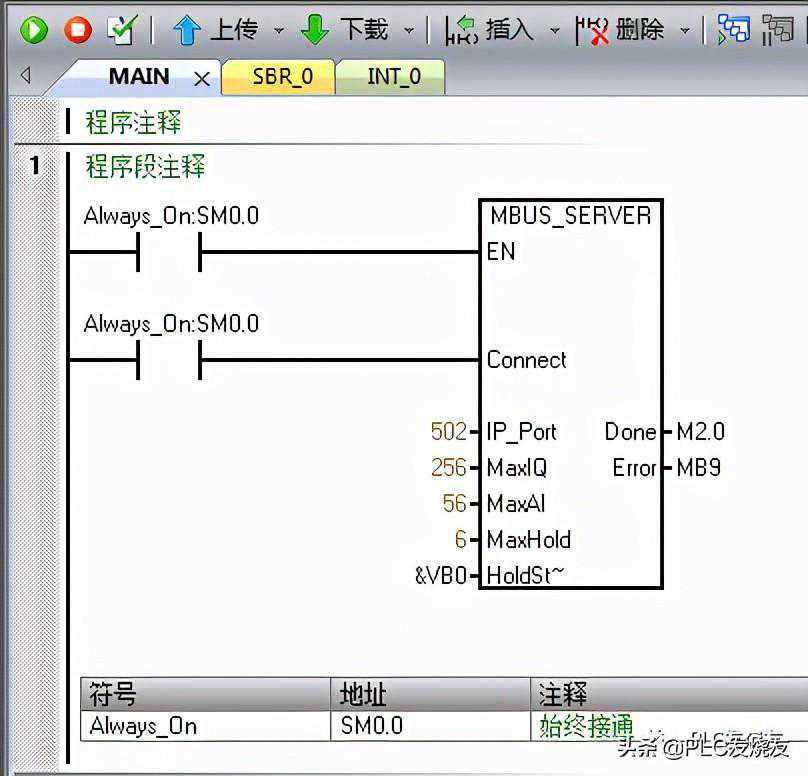

第三步:(配置MBUS_SERVER指令)
MBUS_SERVER服务器指令各引脚填写如下:
概念:EN:使能端,给EN使能来接通MBUS_SERVER服务器指令。
填写:使用一直为1来接通它。
概念:Connect:1:服务器接受来自客户端的请求;=0:服务器可以断开已经建立的连接
填写:使用一直为1。
概念:IP_Port:服务器本地端口号
填写:这里和客户端一致,填写502。
概念:MaxIQ:对应数字量输入/输出点对应Modbus地址参数,可设置范围:0-256,0表示禁用对输入和输出的所有读取和写入,建议将MaxIQ值设置为256。
填写:256建议范围。
概念:MaxAI:对应模拟量输入参数对应Modbus地址参数,可设置范围:0-56,0表示禁用对模拟量输入的读取,对于CPUCR40和CR60,为0
对于所有其它CPU型号,为56。
填写:56所以型号都可以。
概念:MaxHold:用于Modbus地址V存储器中的字保持寄存器数,例如,如果要允许Modbus客户端访问2000字节的V存储器,则将MaxHold的值设置为1000字(保持寄存器)。
填写:这里只需要访问4个字节就可以,所以填写4。
概念:HoldStart:指向V存储器中保持寄存器起始位置的指针,简单理解是服务器写入到客户端的地址。
填写:VB0地址前面一定要加指针符号(),否则无效哦!
概念:Done:完成位,程序块指令执行完毕会输出完成位,这里的完成位还可以使用它做轮询哦!
填写:只能填写位地址,这里填写。
概念:Error:错误位,当程序块或通信出错错误时,Error会输出错误代码,可以根据这个错误代码来查找具体的错误信息,以便解除故障。
填写:只能填写位地址,这里填写MB9。
MBUS_SERVER客户端指令各引脚填写数据类型如下:




五下载程序
第一步:(下载ST40客户端)

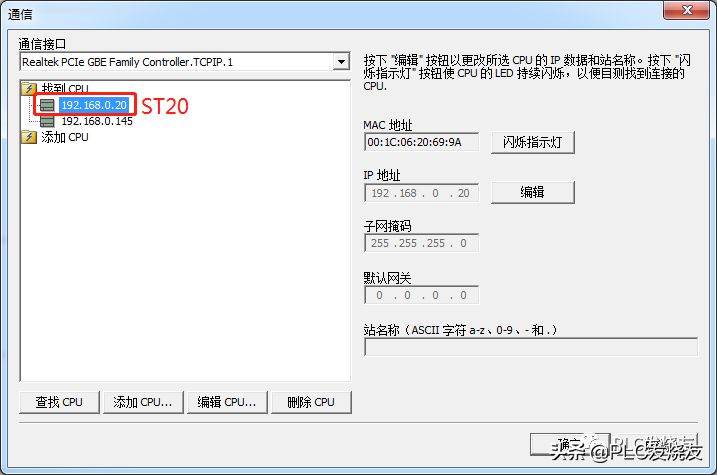

第二步:(下载ST20服务器)


六监视并读取数据

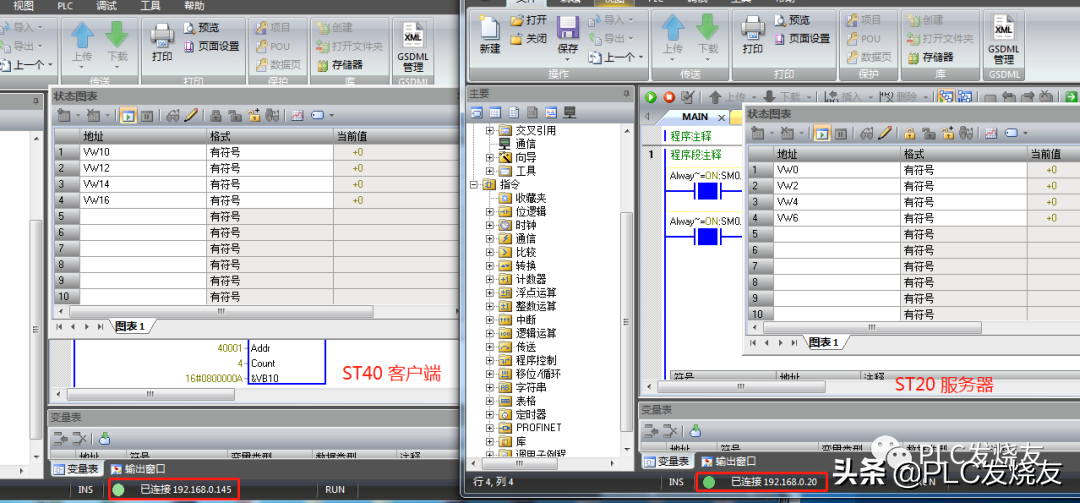

第一步:(同时监视ST40客户端与ST20服务器)

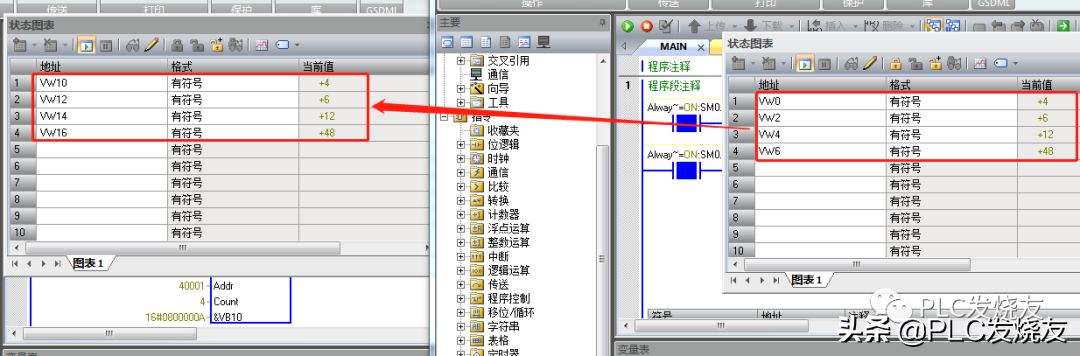

第二步:(服务器写数据,客户端读取数据)
ST40(客户端)读ST20(服务器)数据
ST40(VW10)=ST20(VW0)ST40(VW12)=ST20(VW2)
ST40(VW14)=ST20(VW4)ST40(VW16)=ST20(VW6)
ST20写:VW0VW2VW4VW6写四个地址,分别为:VW0:(4)VW2:(6)VW4:(12)VW6:(48)。
ST40读:VW10VW12VW14VW16读四个地址,分别为:VW10:(4)VW12:(6)VW14:(12)VW16:(48)

那么此时此刻两台S7-200SMARTPLCModbusTCP(客户端、服务器)互相通信就已经完成了,不知各位大佬学会了木有!
以上知识点大家都理解并且掌握了嘛?如果你还百思不得其解的?可以在上述文章找答案!
