1.概述
在现场应用中，很多仪表和设备仅支持ModbusRTU的通讯协议，第三方仪表可以做Modbus主站或从站，西门子的通讯模块CP341/CP441-2通过Dongle（硬件狗）可以扩展该协议，S7-200集成的口可以支持自由口通讯，通过指令库也可以方便的实现ModbusRTU通讯。本文以S7-200作为Modbus主站，CP341作为Modbus从站，实现ModbusRTU通讯，阐述两者在通讯方面的设置和注意事项。

2.软件环境

2.1
用于编写S7-300/400程序，此软件需要从西门子购买，本文档中的300的程序是使用的软件编写。

2.2
串行通讯模板的驱动程序，安装此驱动后才能对PtP模板进行参数配置，并在Step7中集成通讯编程需要使用的功能块。

2.3
CP341或CP441-2用于Modbus从站时，需要安装此驱动协议，但安装之前必须先安装PtPDriver。

2.4STEP7Micro/
用于S7-200编程的软件，本文档中的200的程序是使用Step7Micro/win的软件编写。此软件可以从西门子下载中心免费下载，也可以从以下的链接下载。

2.5Toolbox_V32-STEP7-MicroWIN32InstructionLibrary
S7-200实现ModbusRTU功能，可以使用Modbus的指令库，要使用西门子的标准指令库，必须先安装指令库的软件包InstructionLibrary，安装后，可以在Step7-Micro/WIN软件的库中找到Modbus相关的指令。

3.硬件列表和接线

3.1硬件列表

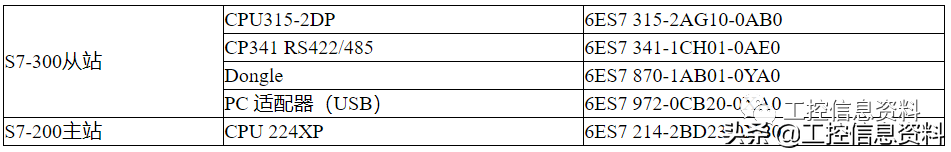

表1硬件设备

3.2硬件接线

3.2.1接口定义
S7-200的通讯口为RS485物理口（9针口），CP341是RS422/485的接口类型（15针口），两种设备的接口引脚的示意图如下所示，更详细的信息可以参考CP341及S7-200通信接口的手册。

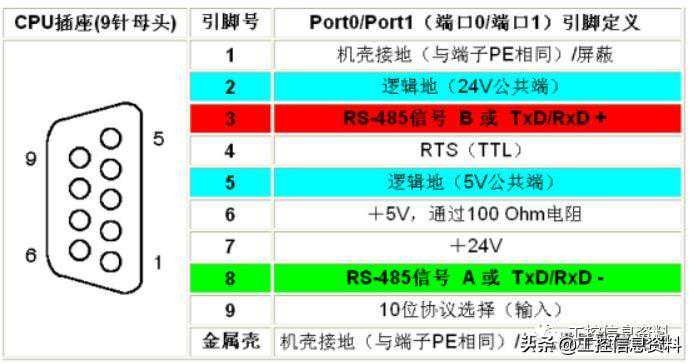

图1S7-200CPU通信口引脚定义

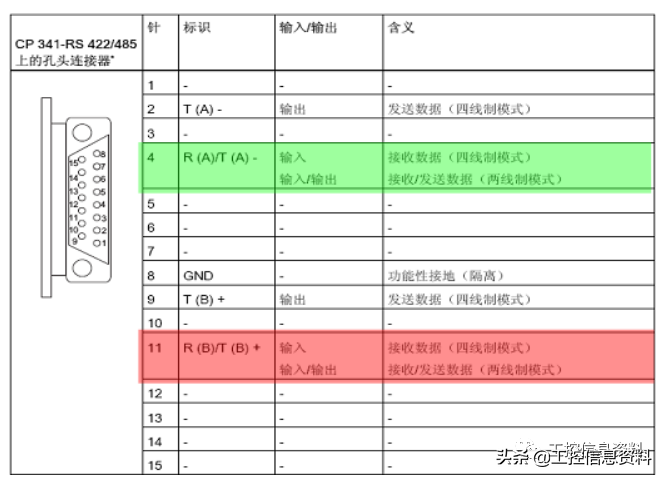

图2S7-300CP341RS422/485通讯口引脚定义

3.2.2接线示意图

图3硬件结构和接线示意图

4.组态设置和编程

4.1S7-200做Modbus主站的设置
S7-200CPU上的通信口在电气上是标准的RS-485半双工串行通信口，此串行字符通信的格式：1个起始位；7/8位数据位；1位奇/偶/无校验；1停止位。通信波特率可以设置为1200、2400、4800、9600、19200、38400、57600或112500，符合这些格式的串行通讯设备可以和S7-200进行自由口通讯，ModbusRTU指令库就是使用自由口编程实现的。

4.1.1ModbusRTU主站库

使用Modbus主站指令库时需要注意的几点：

需要S7-200的编程软件是Micro/及以上版本；

ModbusRTU主站库对CPU的版本有要求，CPU的版本必须为2.00或者2.01（即订货号为6ES721*－***23-0BA*）；

Modbus主站可读/写的最大数据量为120个字（指每一个MBUS_MSG指令）；

Modbus主站库支持Port0和Port1（从站库只支持Port0口），本例中用Port0；

使用Modbus库时必须对库存储区进行分配，见下图设置，而且分配的空间不能和程序中其它空间冲突，否则编译调用会报错。

图4库存储区设置

Modbus主站库支持的功能码和地址对应关系：

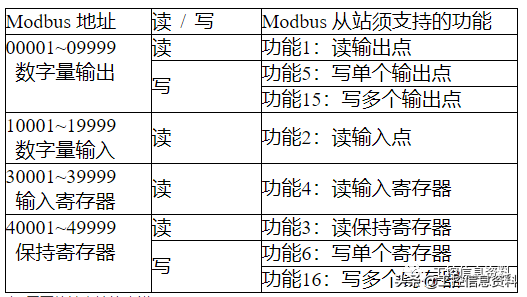

表2需要从站支持的功能

4.1.2S7-200Modbus主站编程
编程时，使用调用MBUS_CTRL完成主站的参数初始化，详细见下表，参数的说明也可以从子程序的局部变量表中找到。

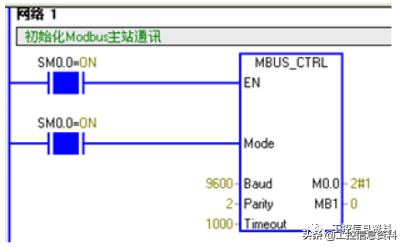

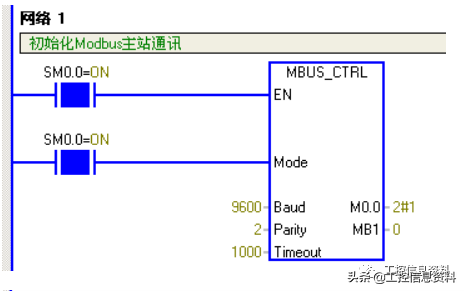

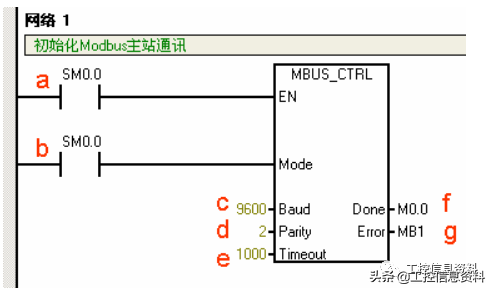

图5ModbusRTU主站初始化

图中各参数含义如下

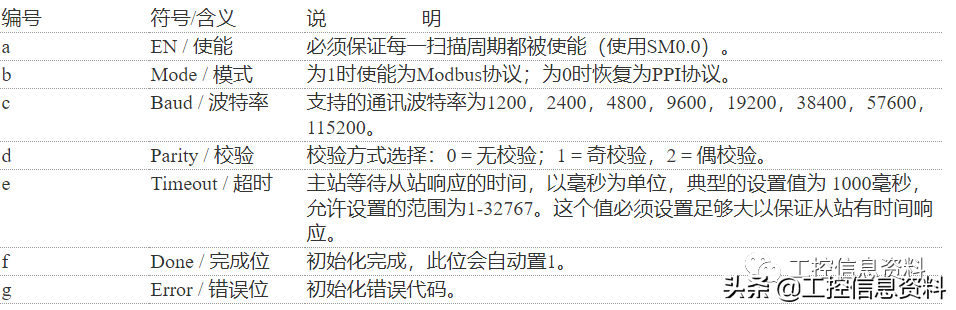

表3

调用ModbusRTU主站读写子程序MBUS_MSG，发送一个Modbus请求。

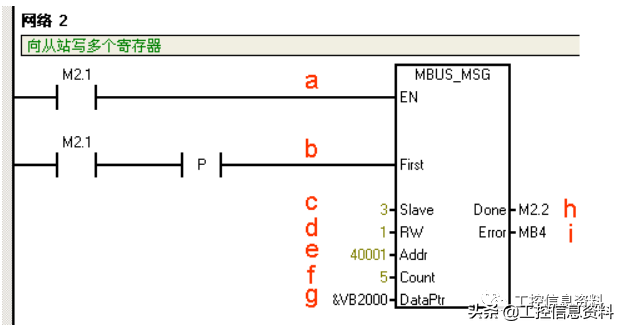

图6调用ModbusRTU主站读写子程序

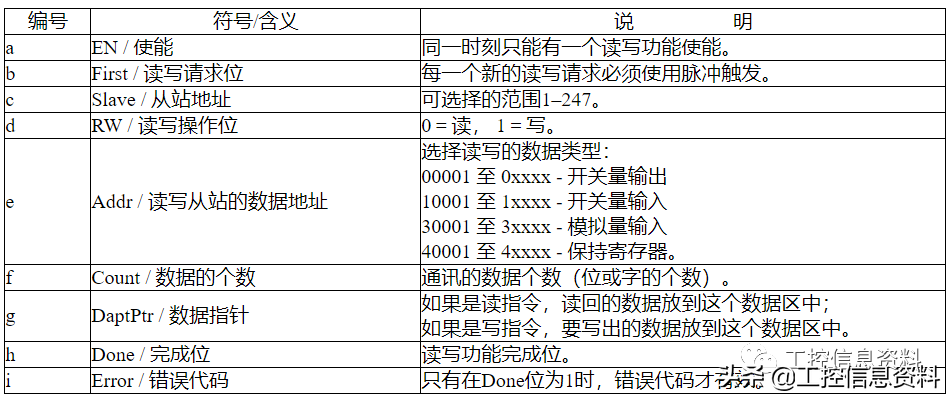

图中各参数含义如下

表4

从上图中可见，S7-200作为ModbusRTU主站，波特率9.6Kb/s，偶校验，连接从站的站地址是3，数据存储区为VB2000开始的区域。

4.2CP341做Modbus从站的硬件组态

4.2.1硬件组态

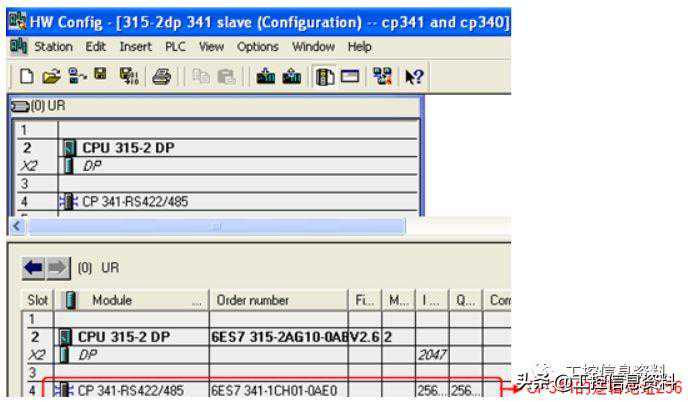

图7S7-300侧硬件组态

4.2.2设置Modbus参数

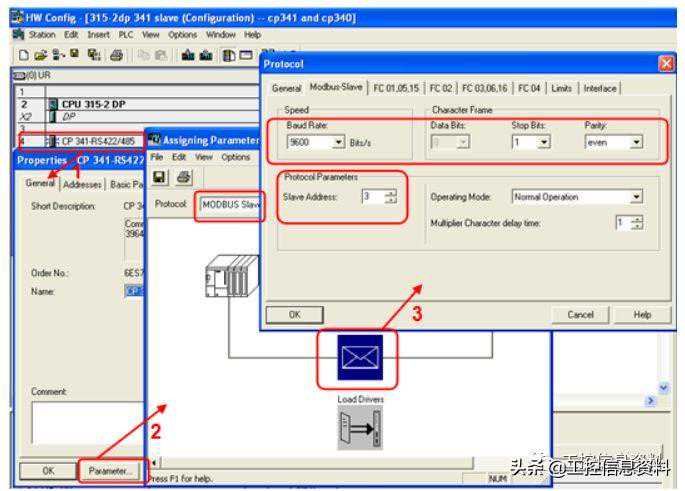

图8消息桢字符结构

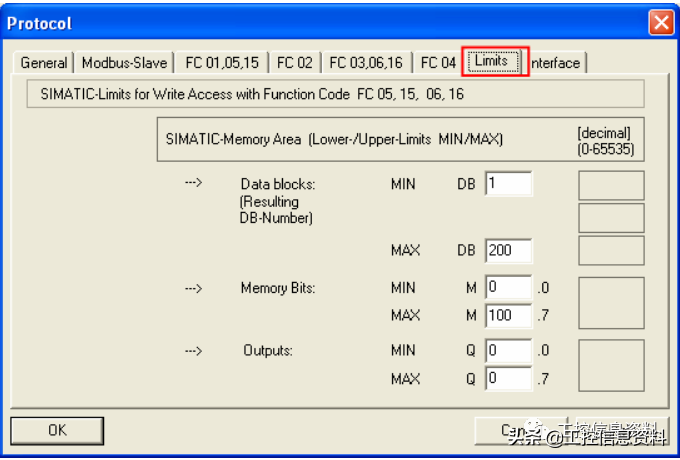

按照上述操作设置参数，从上图可以看出，本例中的传输波特率9.6Kb/s，1位起始位，8位数据位，偶校验位，1位停止位，从站站地址是3，主从通讯设备的字符帧格式和波特率等参数设置需要一致。

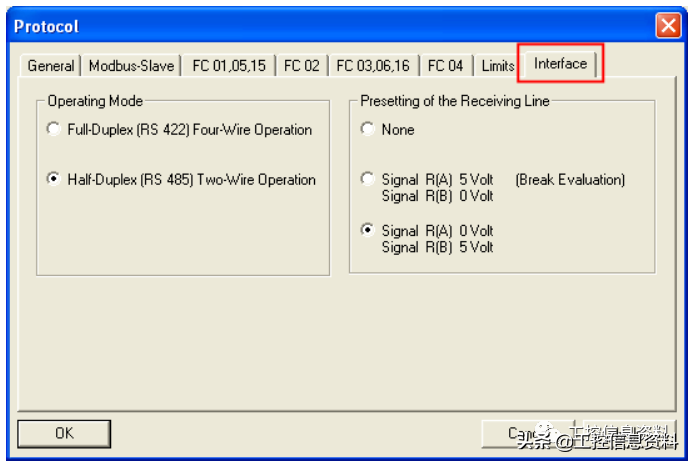

图9RS422/485接口组态

RS422/485接口只能一个有效，接口的选择只需要组态而不需要在硬件上短接。

4.2.3Modbus驱动的下载
当配置好Modbus通信的参数后，保存前需要向CP341下载ModbusSlave的驱动，一旦下载完成后无需再次下载。
需要注意的是，在下载驱动时（可以在无Dongle情况下下载），需要将CPU停机，然后下载，操作过程如下所示。

图10下载Dongle时，需要CPU停机

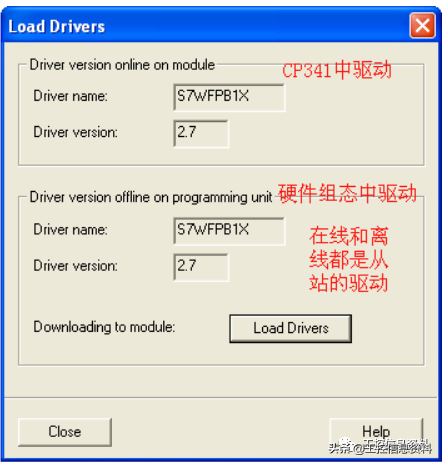

图11从站驱动下载后结果

4.2.4CP341做Modbus从站的编程
从Step7软件下的EXAMPLE目录中，找到项目名“zXX21_05_PtP_Com_MODSL”的项目，打开，然后将Modbus通讯模块FB80传递到用户项目中，打开路径如下所示。

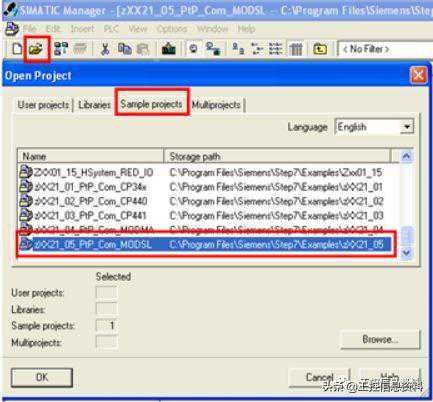

图12ModbusSlave例程打开路径

OB1中调用FB80编程如下：

图13FB80程序块调用

CP卡初始化正常后，CP_START，CP_START_FM和CP_START_OK为1信号，否则CP_START_ERROR为1，同时可以从ERROR_NR察看错误信息，也可以在硬件组态中在线后的CP341的诊断缓冲区察看详细的错误信息，错误信息对照和处理方式可以参考
《S7-300以用于PtPCPModbus协议RTU格式S7的可装载驱动程序为从站》的手册。

FB80的各参数含义如下

表5

5.通讯测试
ModbusRTU格式通信协议是以主从的方式进行数据传输的，在传输的过程中主站是主动方，即主站发送数据请求报文到从站，从站返回响应报文。Modbus系统间的数据交换是通过功能码来控制的，以下对现场常用的功能码进行分类测试，关于功能码的详细信息请参考手册。

5.1FC01/05/15功能码
CP341从站的通讯区域配置

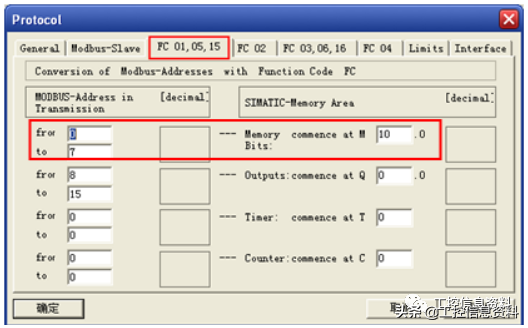

图14FC01/05/15参数组态界面

FC01、FC05、FC15对应的数据区为位输出，数据的传递以位为单位，可以读写操作，用户地址区为0xxxx，Modbus地址在信息传递中从0开始。如上图，左边为信息传递地址（地址区不能冲突），右边对应的是S7-300的数据区。例如左边信息传递地址从0~7对应用户地址区为00001~00008，对应S7-300的~，并且以此为例说明FC01功能码的通讯。
S7-200主站程序调用

图15功能码FC01使用

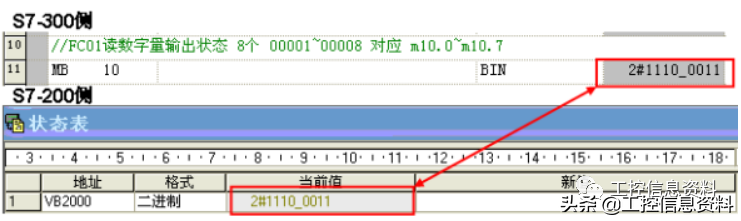

S7-200主站，用功能码FC01读取从站8点数字量输出，接收的数据存放在VB2000开始的区域，测试截图结果如下。

图16FC01功能码数据交换

5.2FC02功能码
CP341从站的通讯区域配置

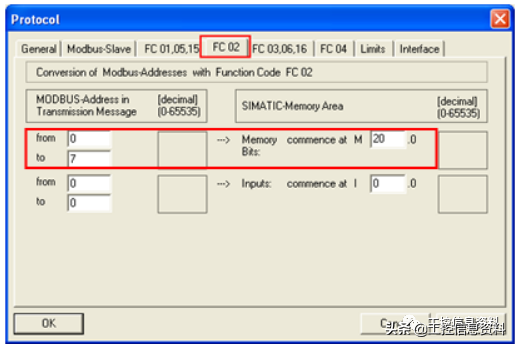

图17FC02参数组态界面

FC02对应的数据区为位输出，数据的传递以位为单位，只读操作，用户地址区为1xxxx，Modbus地址在信息传递中从0开始，如上图，左边为信息传递地址（地址区不能冲突），右边对应的是S7-300的数据区。例如左边信息传递地址从0~7对应用户地址区为10001~10008，对应S7-300的~，并且以此为例说明FC02功能码的通讯。
S7-200主站程序调用

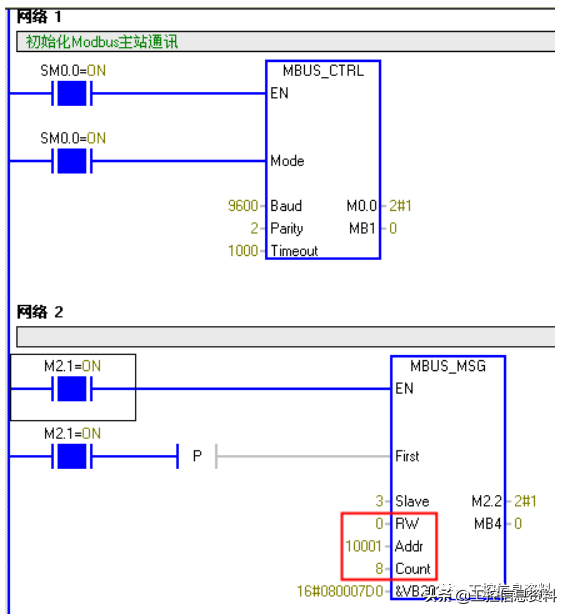

图18功能码FC02使用

S7-200主站，用功能码FC02读取从站8点数字量输入，接收的数据存放在VB2000开始的区域，测试截图结果如下。

图19FC02功能码数据交换

5.3FC03/06/16功能码
CP341从站的通讯区域配置

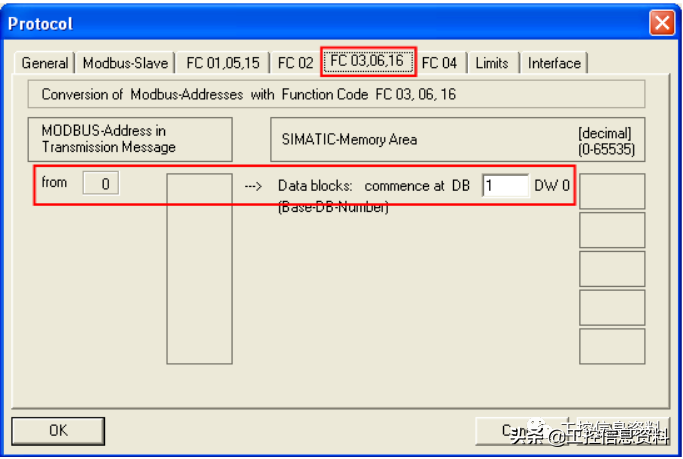

图20FC03/06/16参数组态界面

FC03/06/16对应的数据区为寄存器，数据的传递以字为单位，可以读写操作，用户地址区为4xxxx，Modbus地址在信息传递中从0开始。如上图，左边为信息传递地址，右边对应的是S7-300的数据区，左边传输地址不可改，右边只对应一个数据区。例如用户地址
区为40001~40004，对应S7-300数据区为~，并且以此为例说明
FC03功能码的通讯。
S7-200主站程序调用

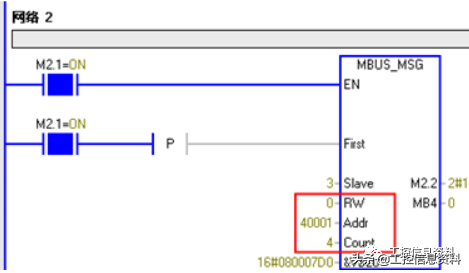

图21功能码FC03使用

S7-200主站，用功能码FC03读取从站4个字寄存器，接收的数据存放在VB2000开始的区域，测试截图结果如下。

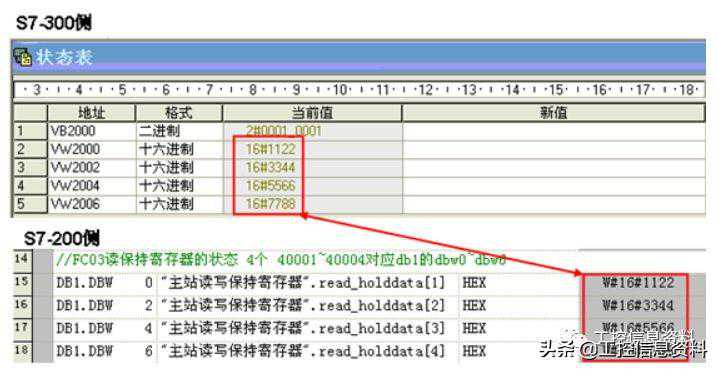

图22FC03功能码数据交换

5.4FC04功能码
CP341从站的通讯区域配置

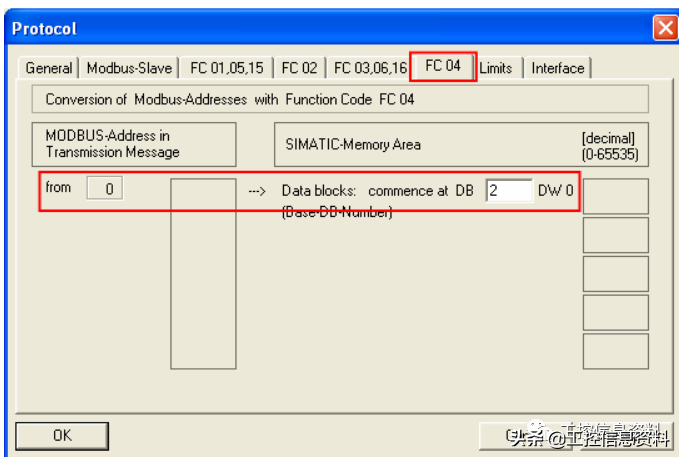

图23FC04参数组态界面

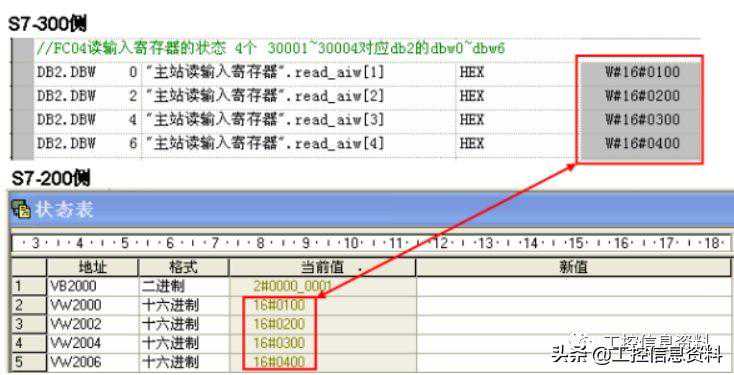

FC04对应的数据区为寄存器输入，数据的传递也以字为单位，只读操作，用户地址区3xxxx，Modbus地址在信息传送中从0开始。如上图，左边为信息传递地址，右边对应的是S7-300的数据区，左边传输地址不可改，右边只对应一个数据区。例如用户地址区为30001~30004，对应S7-300数据区为~，并且以此为例说明FC04功能码的通讯。
S7-200主站程序调用
