（1）本体硬件拓展
说明
CPU拓展模块右侧最多拓展30个模块；左侧可以拓展1个PS电源模块；

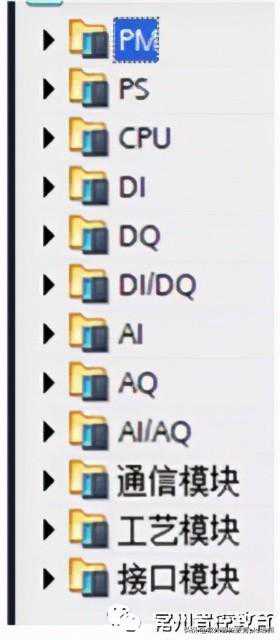

CPU拓展的模块包括：I/O模块，PS模块，通讯模块；CM/CP模块，工艺模块TM模块
CM为通讯模块，CP为通讯处理器（功能方面CP比CM更加强大一些，但基本应用功能差不多）
接口模块PN/DP模块主要用于分布式I/O拓展，不能直接挂在CPU拓展插槽内，需要在网络视图进行组态
CPU型号有紧凑型，标准型，工艺性，还有ET200CPU
（2）电源PM/PS的认识

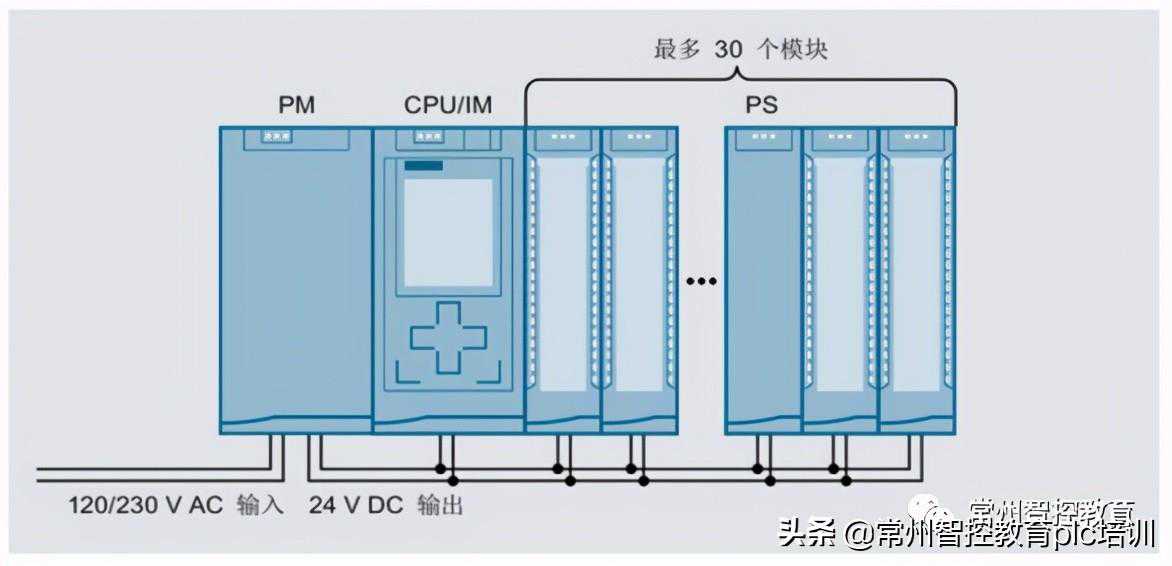

下图显示了带有负载电源和附加系统电源时的系统组态
CPU中集成的系统电源为背板供电表
为了确保背板总线可为各模块提供充足的电量，需要对提供的电量与TIAPortal工程组态系统或TIASelectionTool中所需的电量进行比较
说明
CPU中集成的系统电源可为背板总线提供10W或12W的电源（具体取决于CPU类型）。通过预计提供电量计算，确定CPU可操作的模块精确数目（背板是需要供电的，原来的S7-300系统由于拓展模块数量的限制，所以无需考虑）
最多有三个系统电源（PS）可用。一个系统电源（PS)插入到CPU的左侧，其他两个系统电源（PS)插入到CPU的右侧。

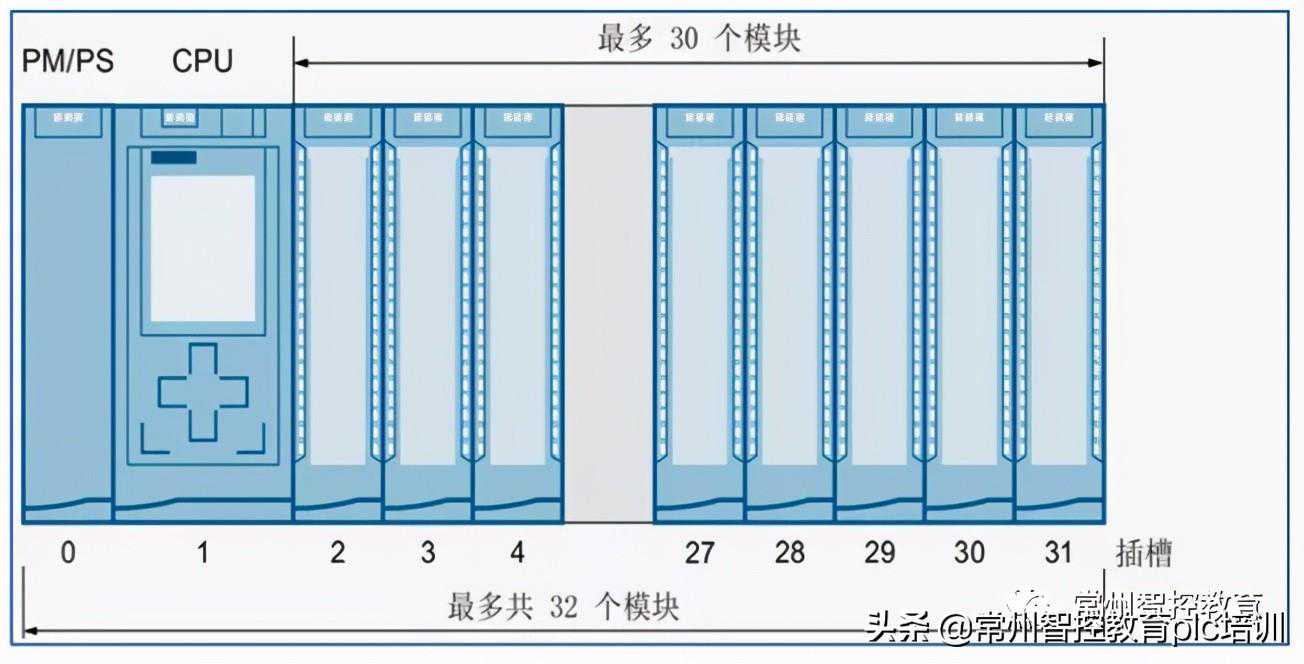

如果在CPU左侧插入一个系统电源（PS），则将生成总共32个模块的最大组态，分别占用卡槽0~31.如果需要在CPU的右侧插入其他系统电源（PS），则每个电源占用一个插槽。
负载电源（PM）：为S7-1500系统组件提供24VDC电压，如CPU,系统电源（PS）,I/O模块的I/O电路以及各种传感器和执行器。负载电源直接安装在CPU的左边（不连接背板总线）。通过系统电源为背板总线供电时，可通过24VDC电压为CPU接口模块供电。
系统电源（PS）：仅提供内部所需的系统电压。为部分模块电子元件和LED指示灯供电。

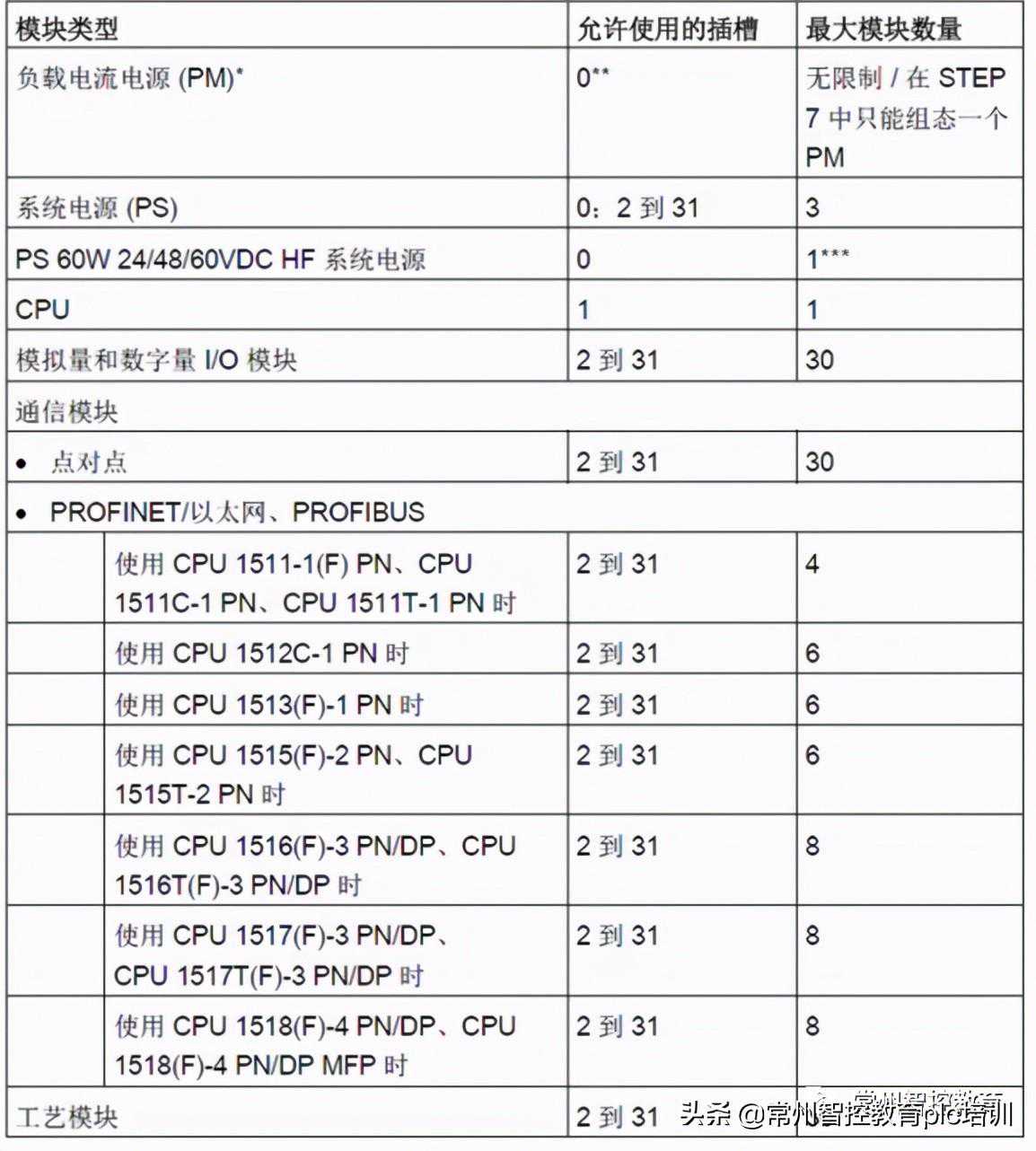

（3）S7-1500本体插槽号分配
说明：
未连接背板总线：
在STEP7中，如果负载电流电压(PM)占用插槽0，则系统电源(PS)将无法再使用该插槽。在STEP7中，无需组态负载电源电流（PM).
PS60W24/48/60VDCHF只能插入到CPU的左侧。在CPU右侧的组态中，为其他电源段使用不同的系统电源（PS)。
说明：
正常配置方式：
PM或外部开关电源作为负载，CPU/PS模块提供24CDV供电
CPU与右侧的PS根据实际背板供电需要配置后对背板总线与指示灯等供电
具体供电情况可以通过CPU或PS属性电源端概览进行观看。
