一、MPI网的仿真
1、PC/PG端口选择：STEP7选PLCSIM（MPI），WINCC选MPI（Wincc）――＞PLCSIM（MPI）。

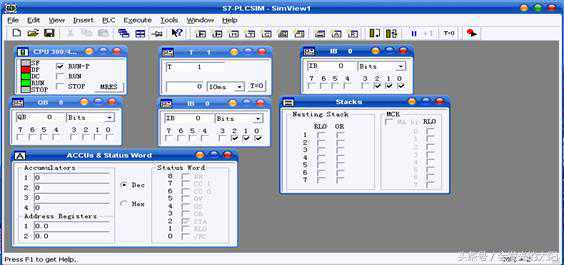

2、先在STEP7V5·4软件编好控制程序。
3、打开S7-PLCSIMV5·4软件，在出来的窗口中勾下面的那个选项，点第二个选项，选择打开STEP7V5·4程序的项目。
4、下载程序并运行。
6、新建变量并编辑画面，然后保存运行。（和6·0的版本一样）
二、TCP/IP网的仿真
1、1、PC/PG端口选择：STEP7选PLCSIM（RFC1006），WINCC选CP_I2_1：――＞PLCSIM（RFC1006）。
2、先在STEP7V5·4软件组态硬件（要有CP343-1并填入IP地址）并编好控制程序。
3、打开S7-PLCSIMV5·4软件，在出来的窗口中勾下面的那个选项，点第二个选项，选择打开STEP7V5·4程序的项目。
4、下载程序并运行。
6、新建变量并编辑画面，然后保存运行。（和6·0的版本一样）
三、PROFIBUS网的仿真
1、PG/PC接口选择：STEP7选择S7ONINE（STEP7）――＞PLCSIM（PROFIBUS），WINCC选CP_I2_1：――＞PLCSIM（PROFIBUS）。
2、WINCC中在PROFIBUS新建连接，然后进入PROFIBUS的系统参数――＞单元――＞逻辑设备名称选：PLCSIM（PROFIBUS）。
其它和MPI及TCP/IP的仿真一样。
