三菱PLC和触摸屏一起仿真，需要用到下面两个软件，这两个软件官网是可以下载的，序列号网上一搜也是有很多，需要的朋友可以去找一找或者私信我。

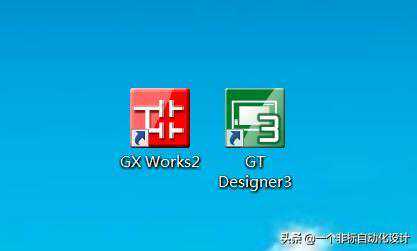

红的是PLC编程工具，绿的时三菱触摸屏编程工具
首先还是编触摸屏的吧，打开软件

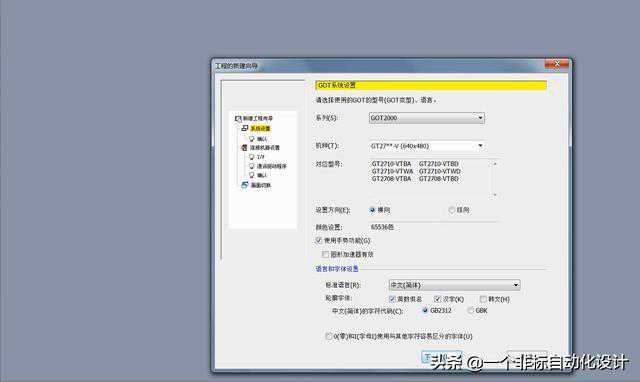

随便一个屏幕型号就像你装软件一般，下一步--下一步-下一步----停
PLC我还是选Q系列的，为什么呢，有何玄机？没有，就是因为Q系列我熟悉点。
再继续狂点下一步就到了新建的一个画面看

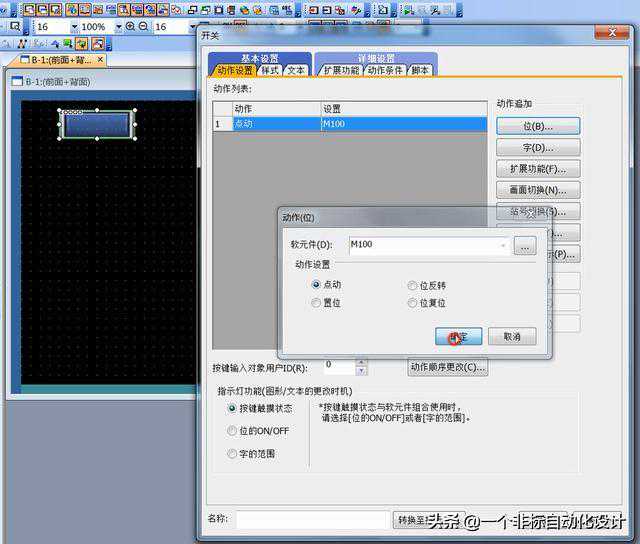

添加一个按钮开关M100，
然后连续复制两个，M100做为正转启动按钮，M101作为反转启动按钮，M102就是停止按钮啦

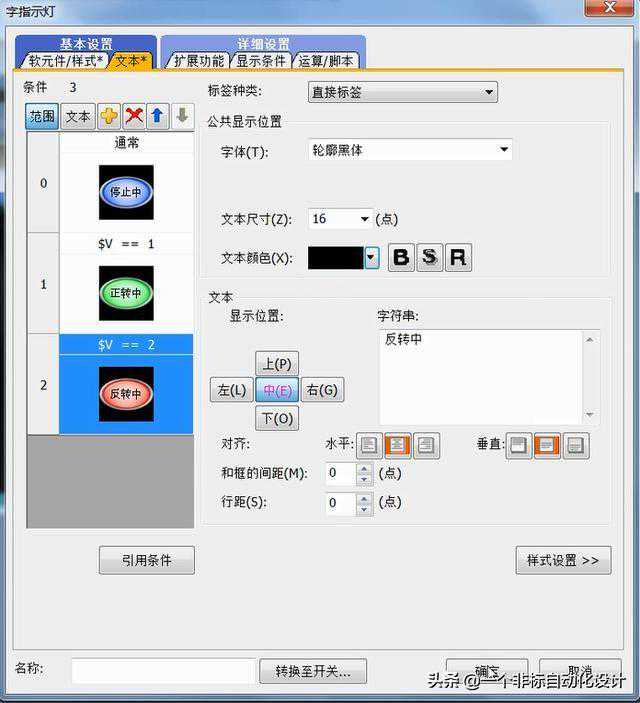

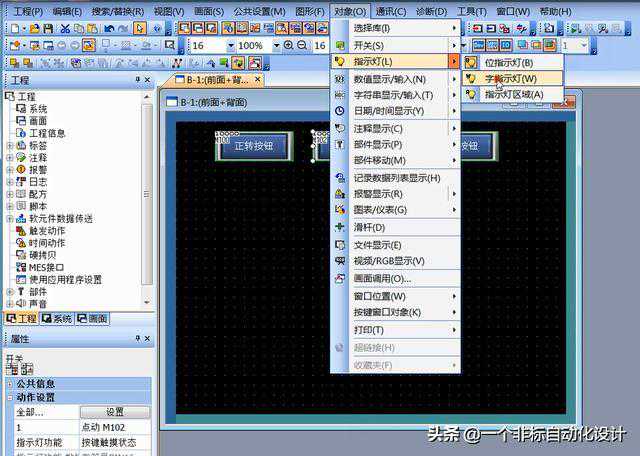

新建一个字指示灯来当做电机的状态用

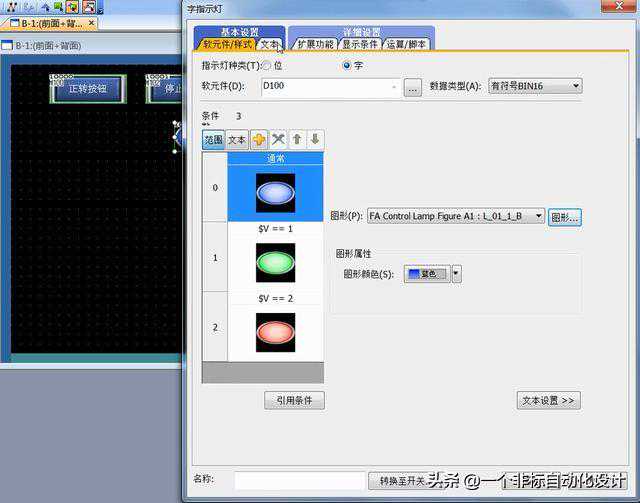

用D100的值表示电机的三个状态
0表示停止中，1表示正转2表示反转

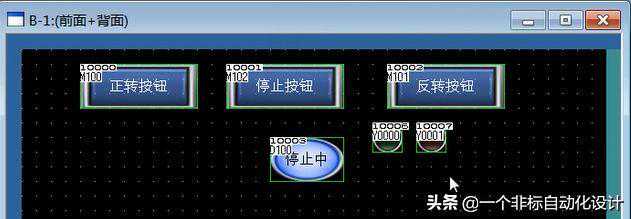

再来2个Y0和Y1的指示（Y0正转）Y1（反转）

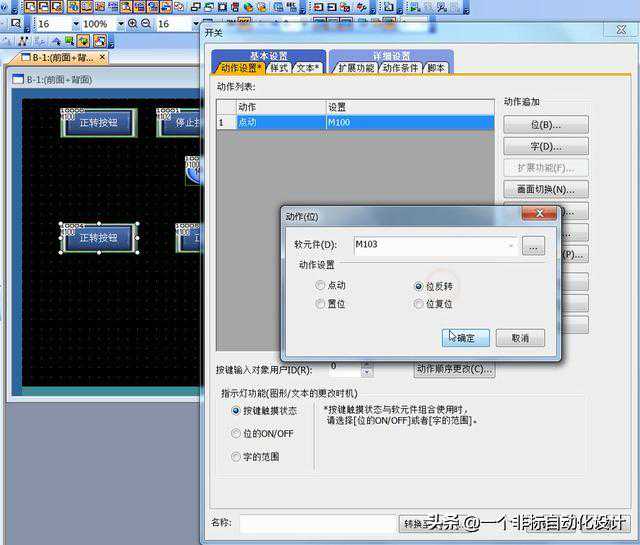

再建立M103当做计时开始信号，注意是取反的哦，取反就是点一下是1再点一下就0，再点又是1
M104计时清零信号

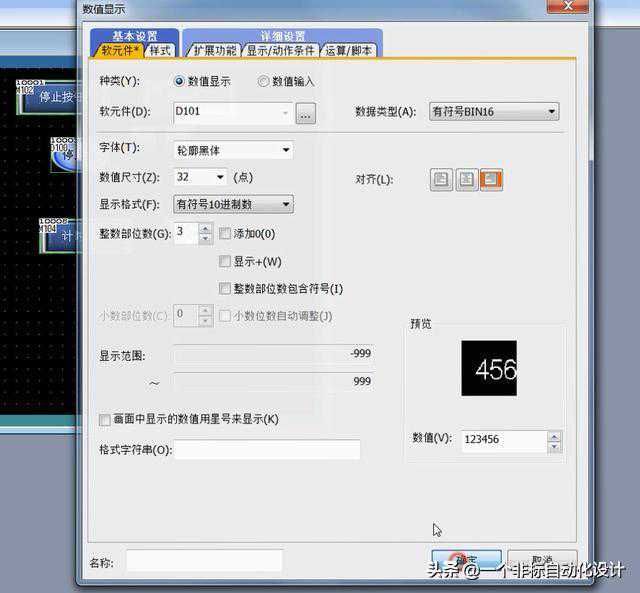

D101显示计时值

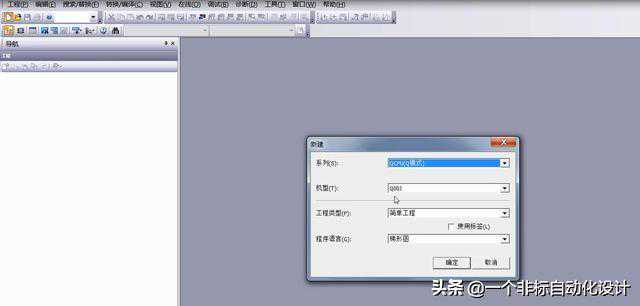

触摸屏完成啦，下面是PLC编程，新建一个Q系列的PLC程序

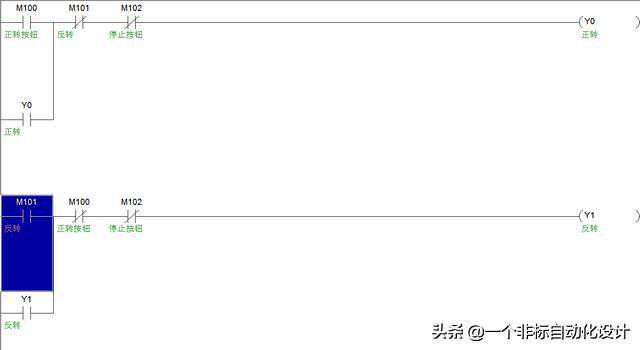

简单的自锁程序

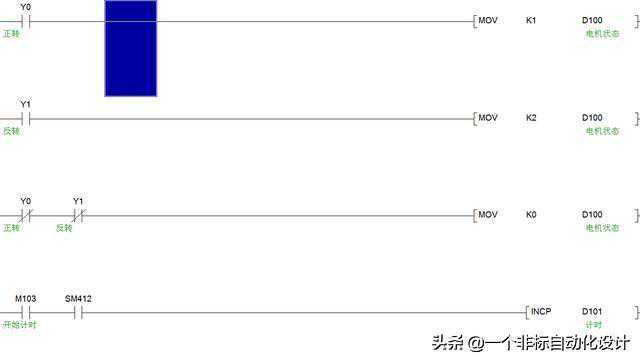

电机指示，改变D100的值

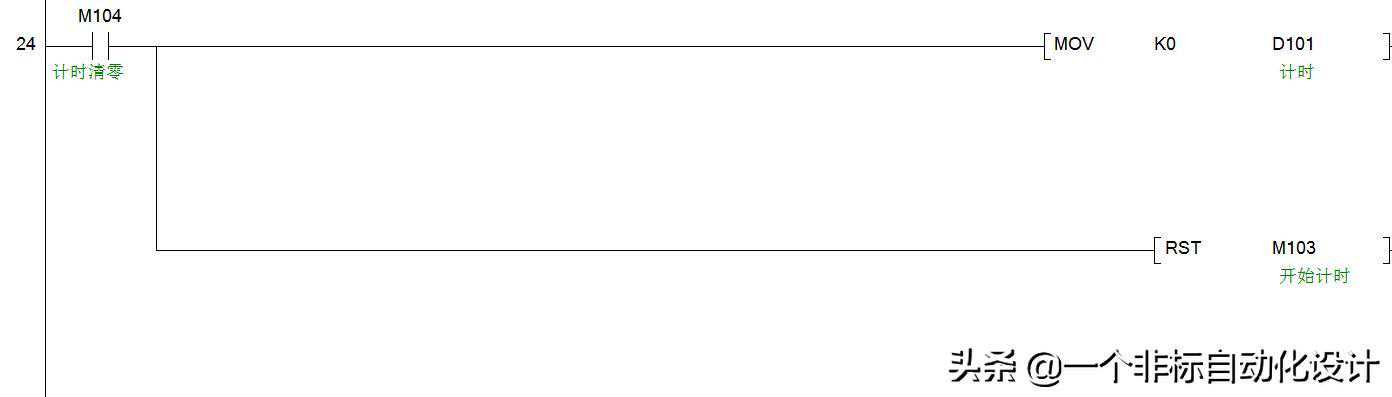

计时清零功能，SM412是系统1S时钟，1S就会通一次

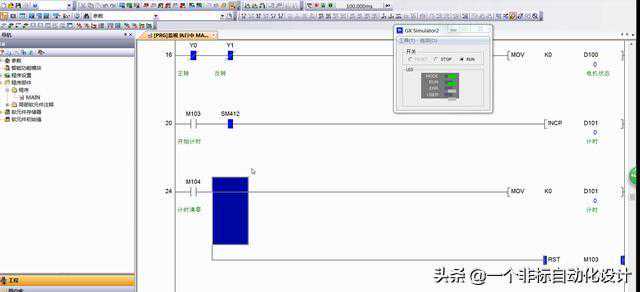

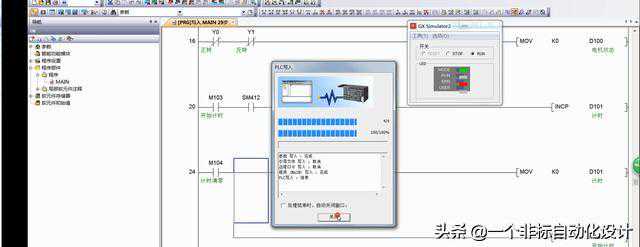

编程完成下面是PLC仿真

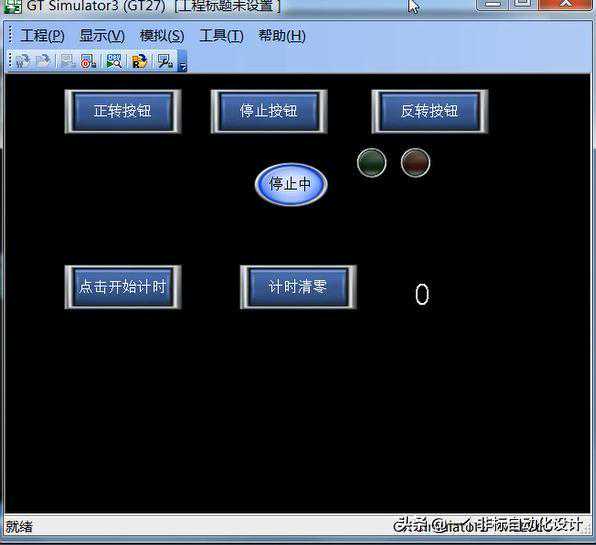

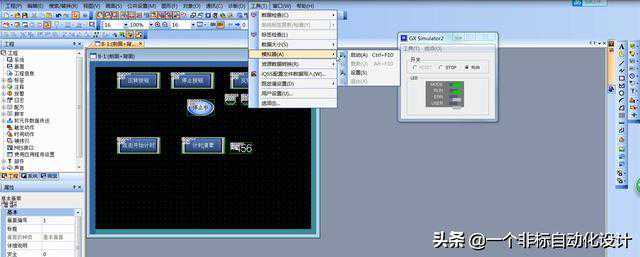

触摸屏仿真
仿真中

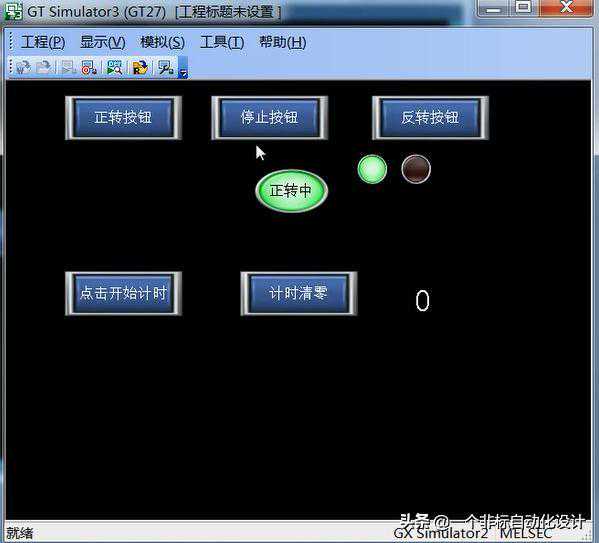

点完正转按钮后的Y0输出了。
点完反转按钮Y1输出了

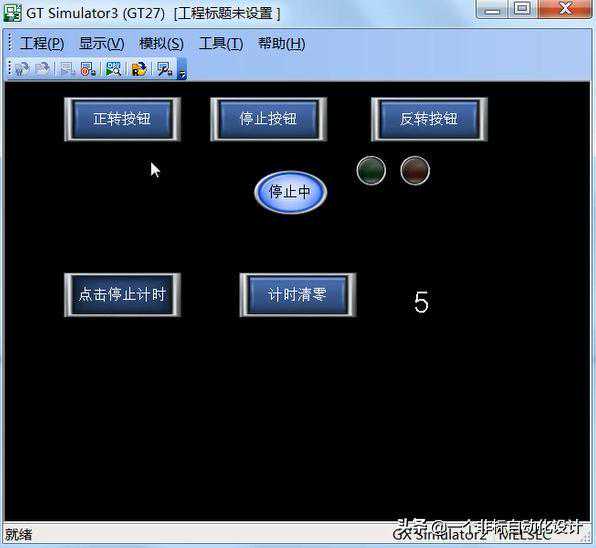

计时开始
