1.功能概要
FX3U-4AD-PT-ADP连接在FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器上，是获取4通道的铂电阻温度的模拟量特殊适配器。
1)FX3S可编程控制器上只能连接1台PT-ADP。FX3G、FX3GC可编程控制器上最多可以连接2台*1PT-ADP。FX3U、FX3UC可编程控制器上最多可以连接4台PT-ADP。(包括其它模拟量功能扩展板和模拟量特殊适配器)
2)可以连接铂电阻(Pt100)，测定温度。
3)测定的温度被自动写入FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器的特殊数据寄存器中。

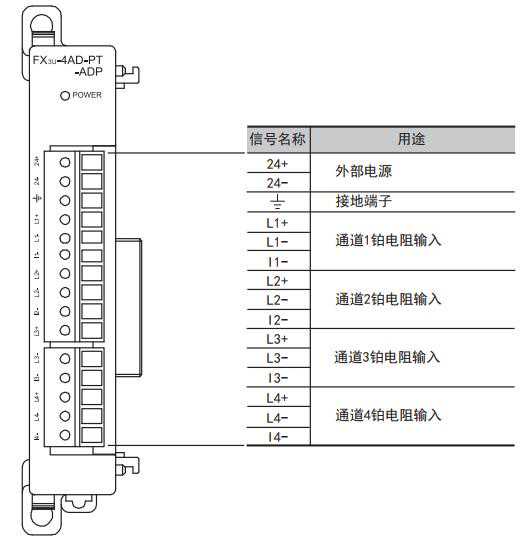

2.端子排列

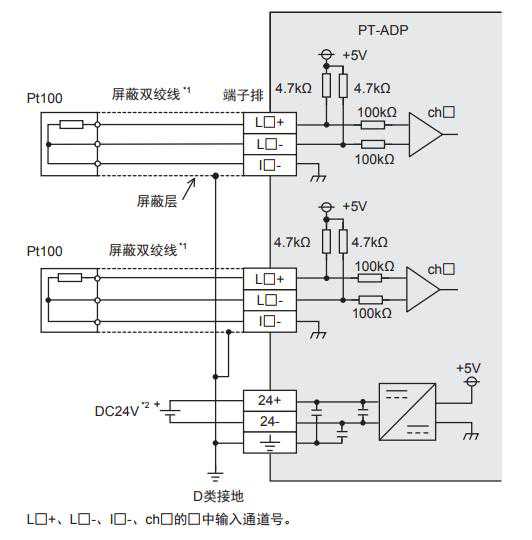

3.铂电阻的接线
*1.请与其它动力线或者易于受噪音(商用电源等)感应影响的场所分开布线。
*2.FX3S、FX3G、FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。

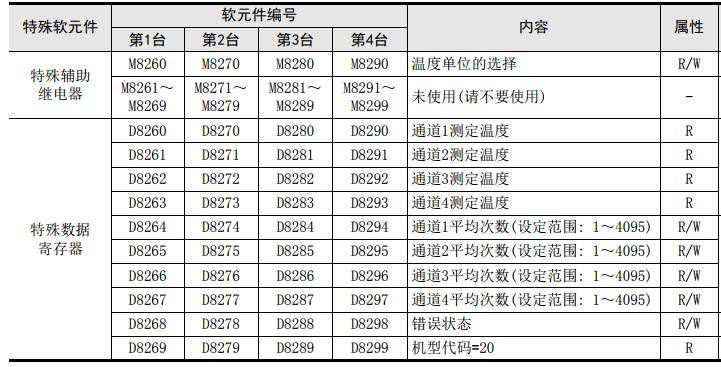

4.软元件列表

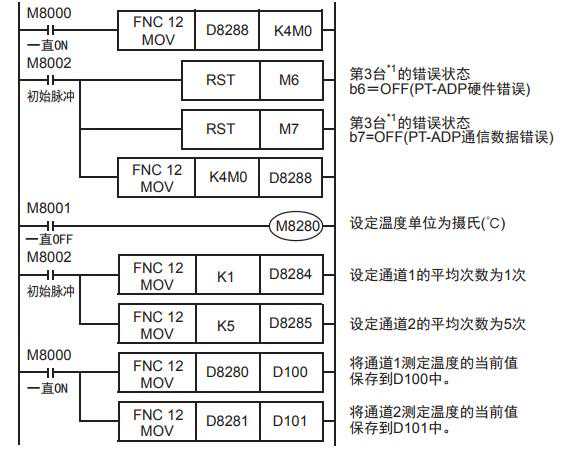

5.基本程序举例
编写读出测定温度的基本程序例子。
用于FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器
下面的程序是将第3台的通道1、通道2的测定温度(℃)分别保存到D100、D101中。平均次数设定为通道1是1次(即时值)，通道2是5次。
即使不在D100、D101中保存测定温度，也可以在四则运算指令或者PID指令等中直接使用D8280、D8281。
*1.FX3S、FX3G、FX3GC可编程控制器时，为第1台。
