WinCC中没有与S7-200SMARTCPU通信的驱动，所以WinCC与S7-200SMARTCPU之间通过以太网的通信，只能通过OPC的方式实现。S7-200SMARTCPU作为OPC的Sever端，只需设置IP地址即可。上位机作为OPC的Client端，通过SIMATICNET软件建立PCStation来与S7-200SMART通信。
建立好PCStation后，WinCC中的实现步骤如下：
1.建立所有WinCC中要用到的变量
首先在OPCScout中建立好所有WinCC中要用到的变量，通过Windows“开始”“所有程序”“SiemensAutomation“SIMATIC”“SIMATICNET”“OPCScoutV10”，
创建一个新的变量组
观察通信结果及质量，将创建好的Item拖放到DAview中，进行变量监控，如果通信质量为“bad”，则说明通信失败，需要检查软件组态及硬件连接是否正确。
检查通信结果
2.添加新的驱动

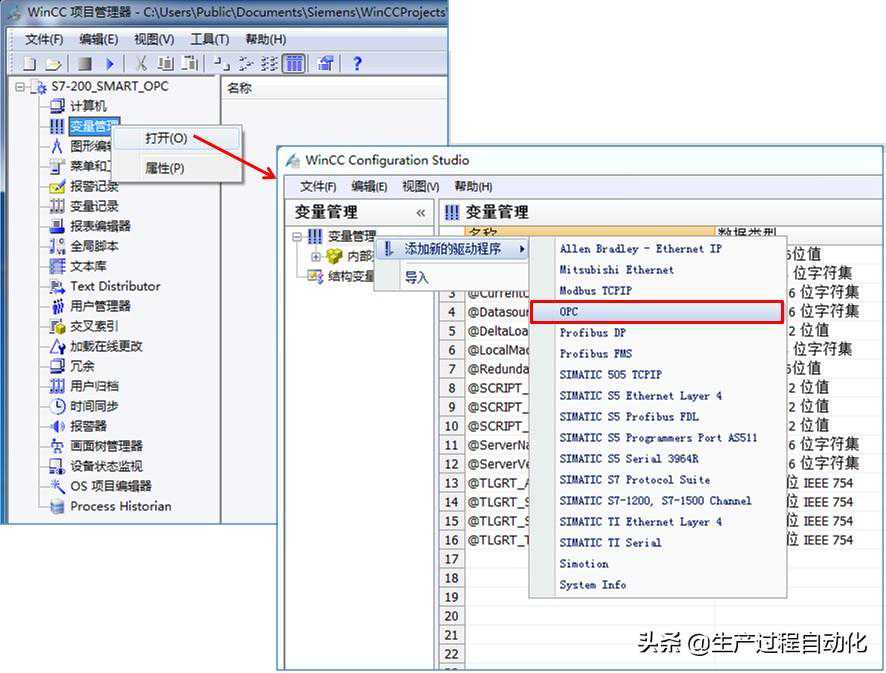

添加一个新的驱动"OPC"
3.在WinCC中搜索及添加OPCScout中定义的变量

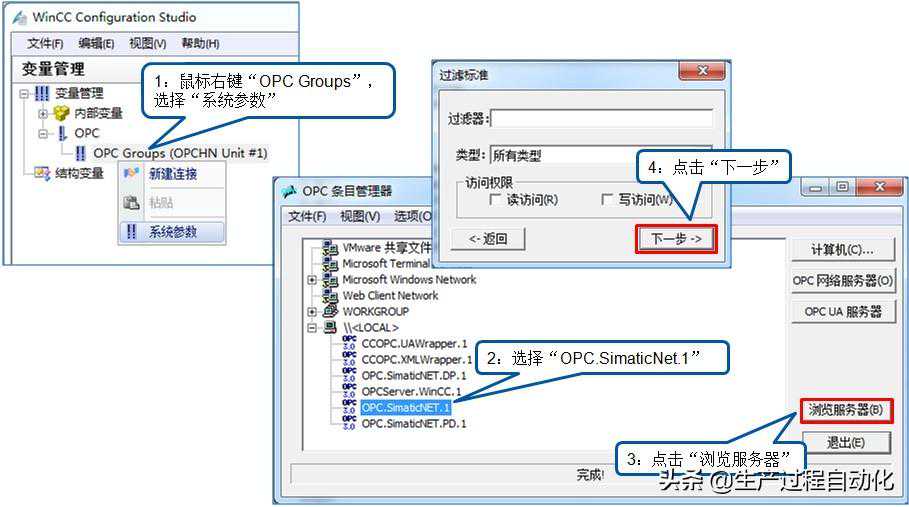

选择服务器浏览
4.建立新连接并添加所需变量

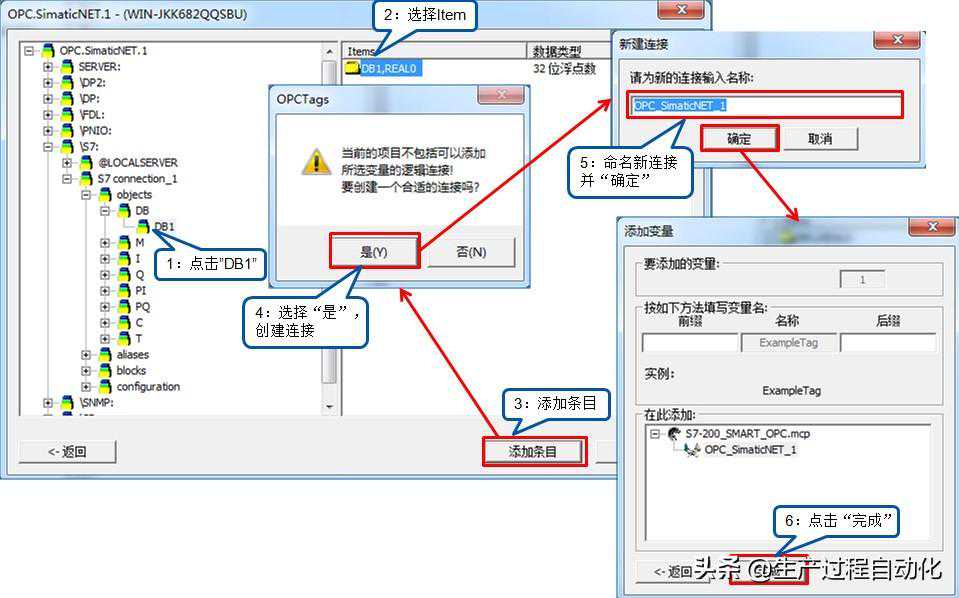

在变量列表中选择所需要的变量，点“添加条目”按钮添加所需变量，此时会自动要求你建立一个新连接，并将变量添加到这个连接中，。如果需要添加多个变量，按上述步骤重复添加即可。
添加变量并建立连接

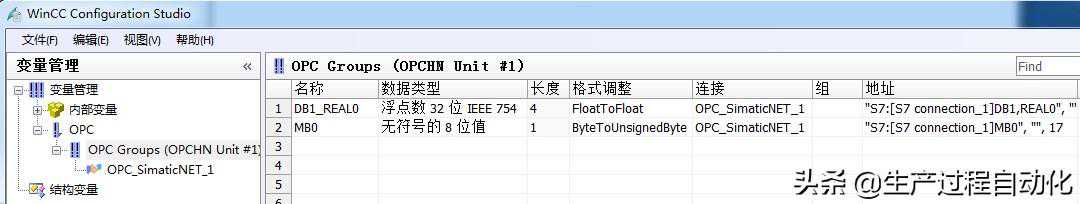

成功添加完变量后，WinCC中变量管理中将显示已经添加的OPC连接和变量。
从OPCScout中成功添加变量
5.WINCC创建画面并监控变量

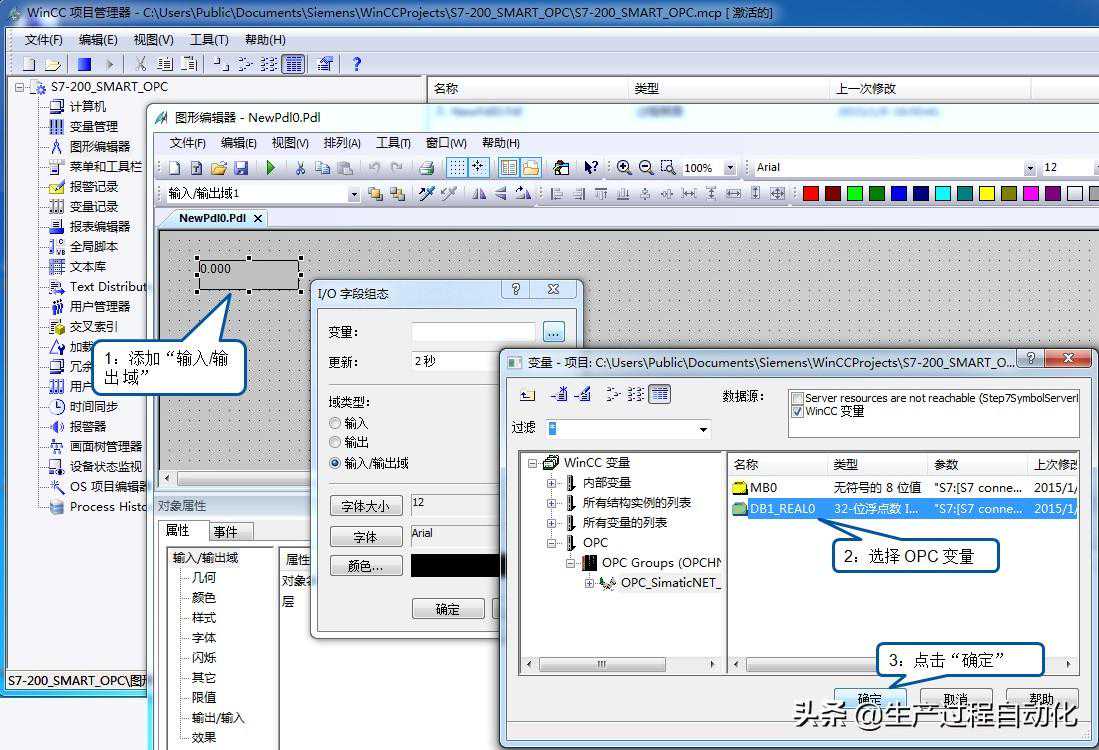

WINCC中新建画面，并添加“输入/输出域”，并为其选择OPC变量。
创建WINCC画面
最后激活WINCC，即可测试WINCC与S7-200SMARTOPC通讯。
