S7-200SMARTPLC通过EMDP01模块与S7-300PLC之间采用MPI通讯方式时，S7-200SMARTPLC中不需要编写任何与通讯有关的程序，只需要将要交换的数据整理到一个连续的V存储区当中即可，而S7-300PLC中需要在组织块OB1（或是定时中断组织块OB35）当中调用系统功能X_GET（SFC67）和X_PUT(SFC68)，以实现S7-200SMARTPLC与S7-300PLC之间的通讯。
S7-300PLC调用SFC67和SFC68时,该系统功能的"VAR_ADDR"参数需要填写S7-200SMARTPLC侧数据地址区。由于S7-200SMARTPLC的数据区为V区，如果这个参数填写为。首先根据S7-300的硬件配置，在STEP7当中组态S7-300站并且下载，注意S7-300出厂默认的MPI地址是2，需要保证DP01模块站地址与S7-300地址不冲突。例子程序当中将S7-300MPI地址设定为2，DP01地址通过外部拨码设定3，另外DP01模块自支持自适应波特率，S7-300侧可以根据实际需要设置波特率。
S7-200SMART侧组态
S7-300CPU在Step7平台下组态
S7-300CPU在TIA平台下组态

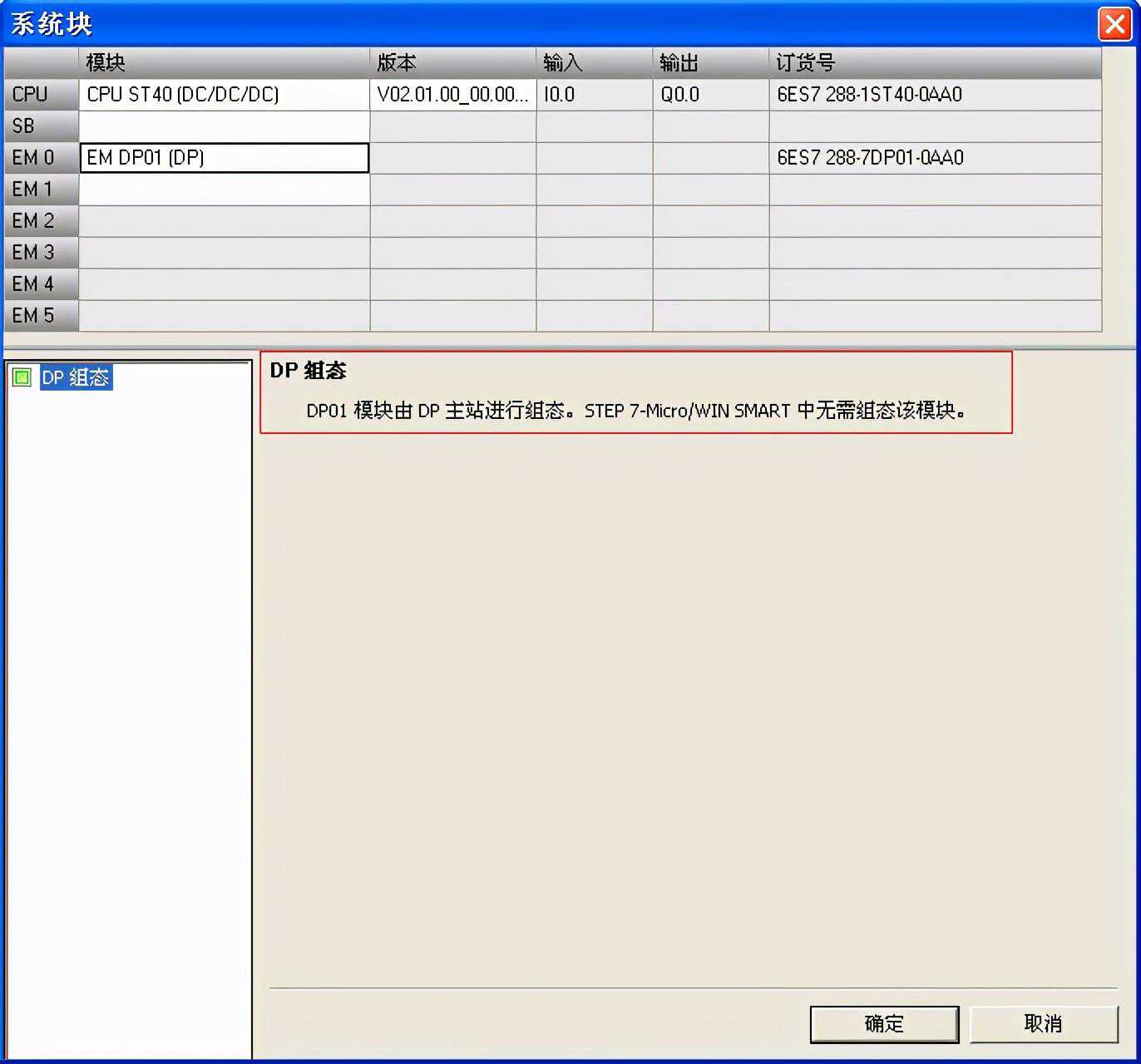

S7-200SMART组态S7-200SMART系统中需根据EMDP01模块所在的实际位置在系统块中添加EMDP01模块，但添加的DP01模块无需再进行其他设置，本例中DP01模块紧邻CPU，MPI地址通过DP01模块外部拨码开关进行调节。系统块设置如下图：

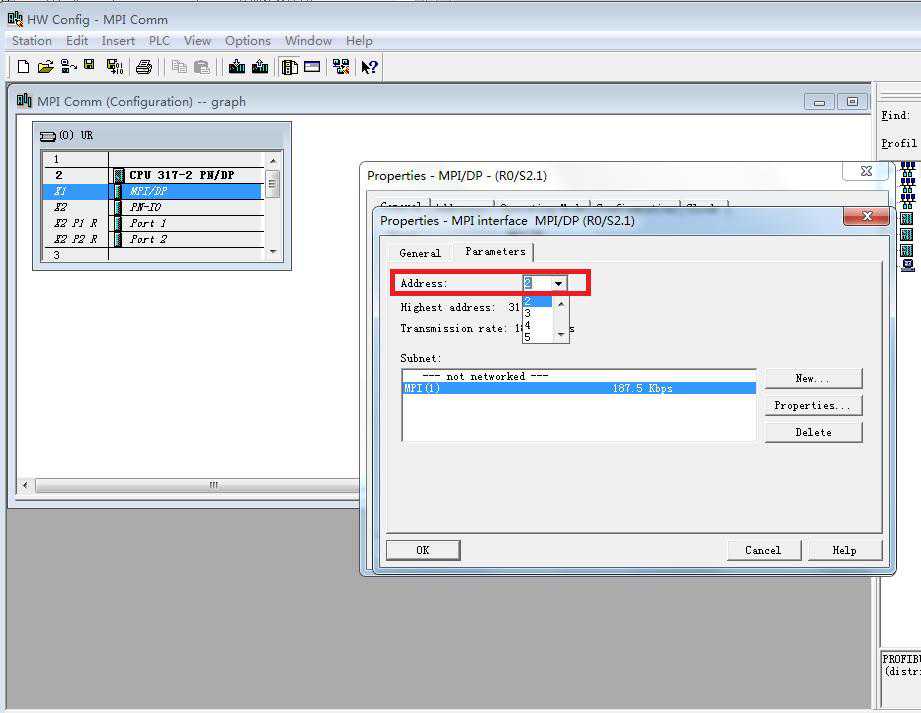

S7-300PLC修改MPI地址可以参考下图：

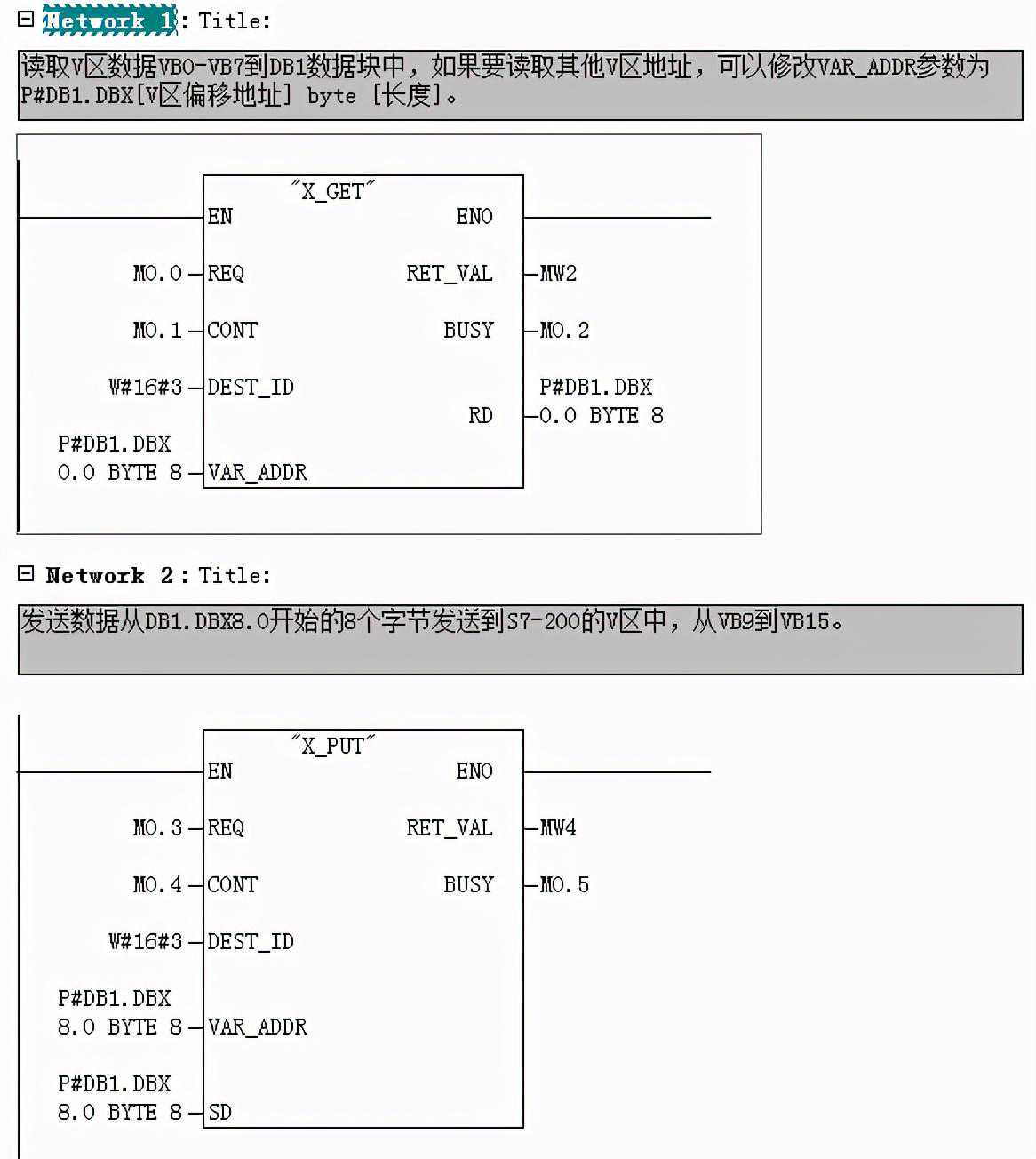

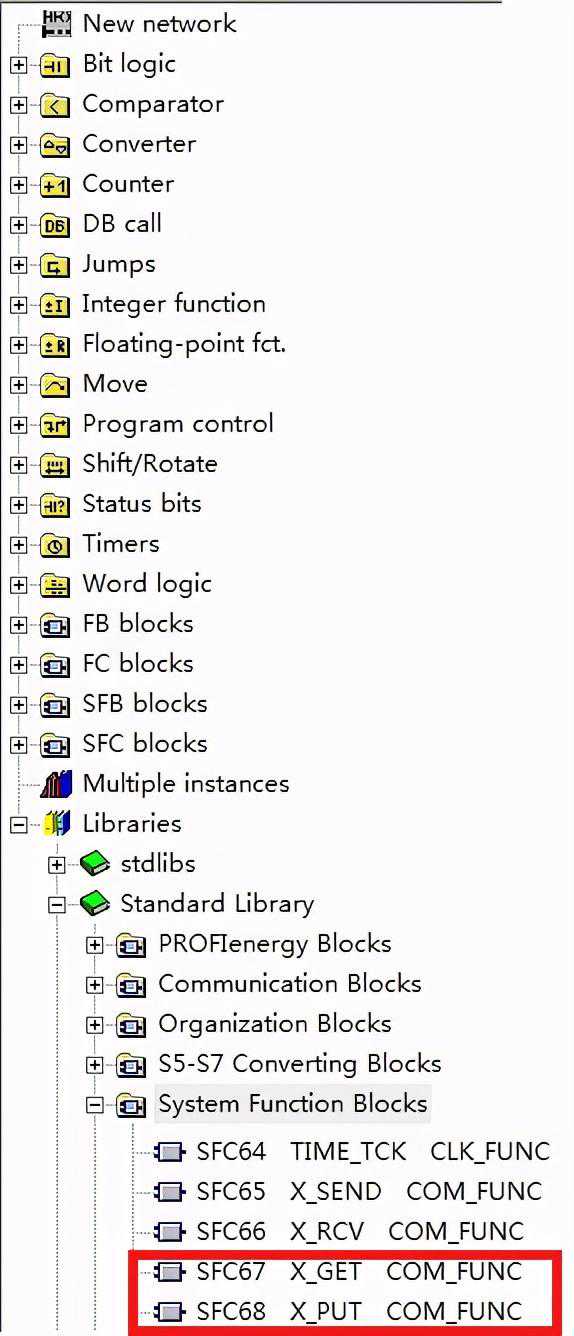

例子程序在OB1当中调用数据读写功能块：SFC67和SFC68，如下图所示：

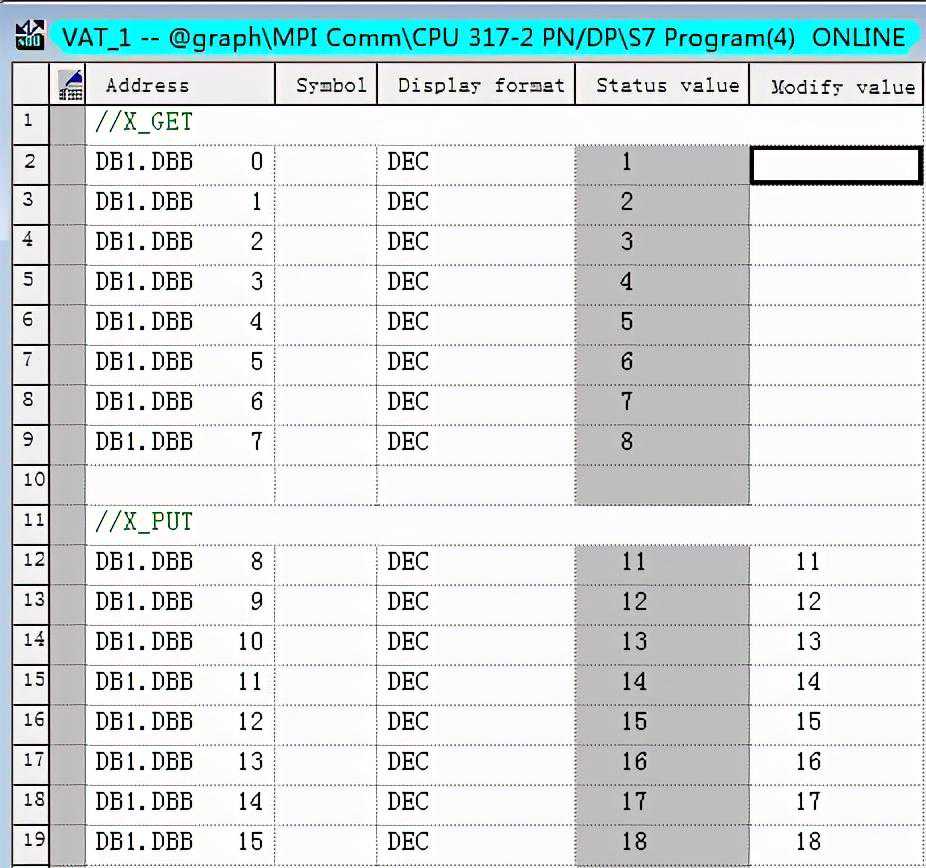

分别在STEP7-MicroWINSMART和STEP7当中监视S7-300PLC和S7-200SMARTPLC当中的数据，数据监视界面如下：

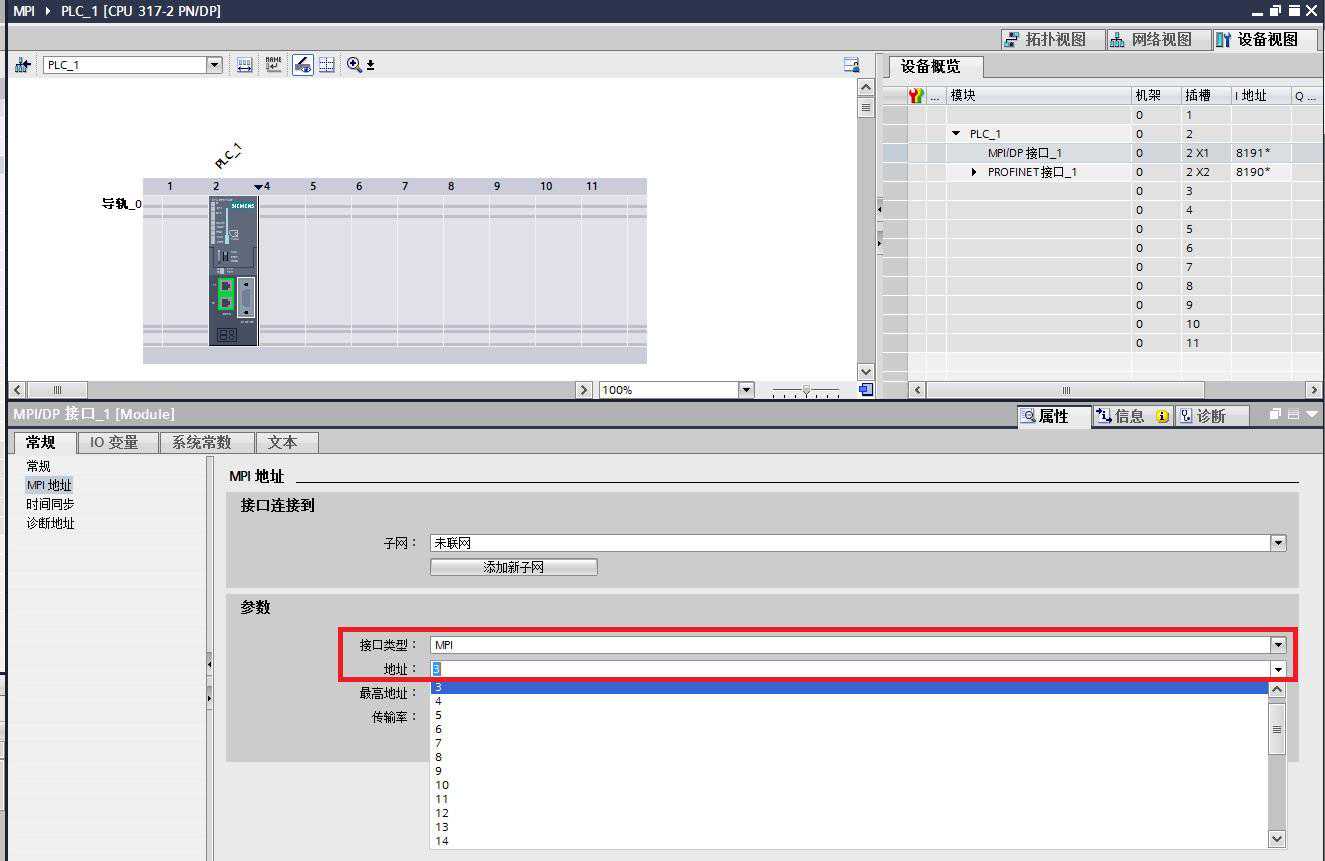

S7-300PLC修改MPI地址可以参考下图：

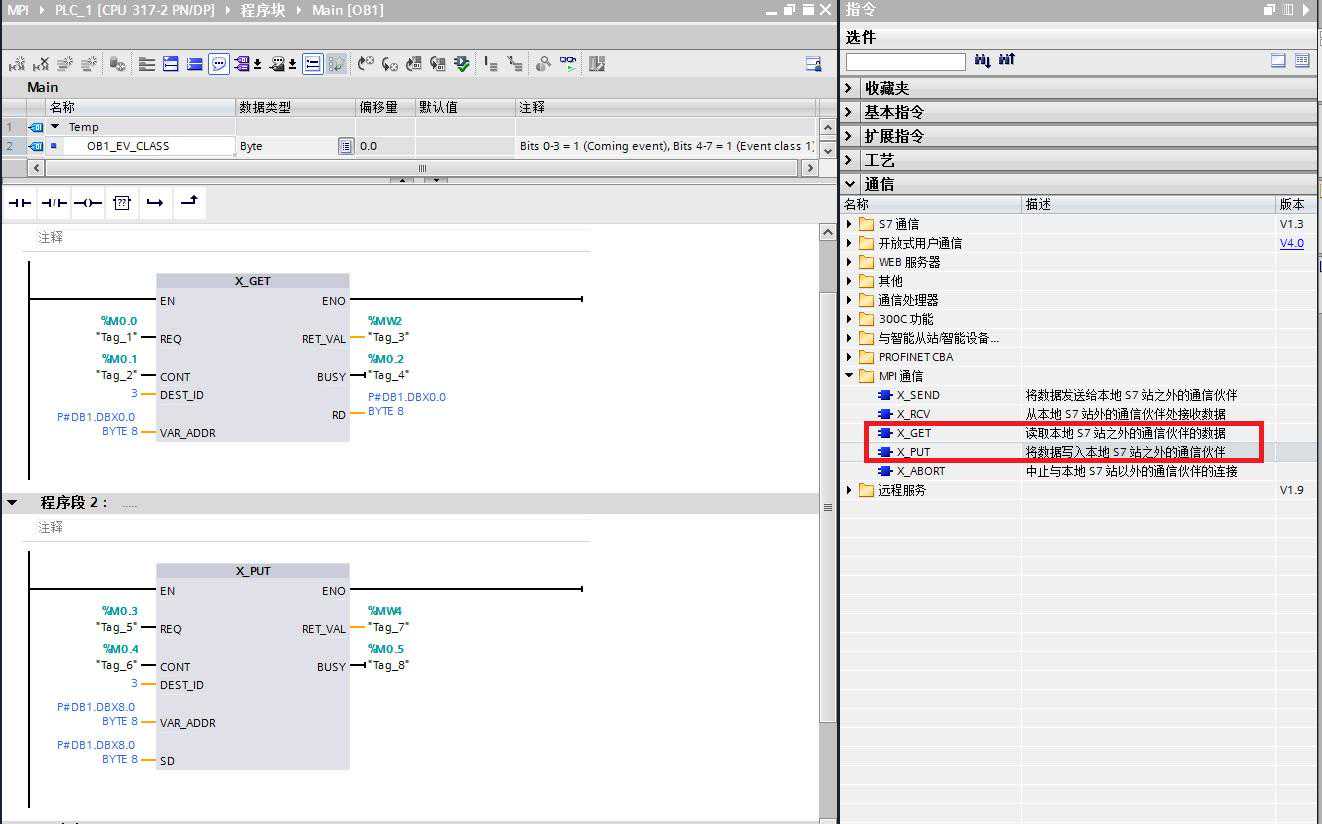

例子程序在OB1当中调用数据读写功能块：X_PUT和X_GET。

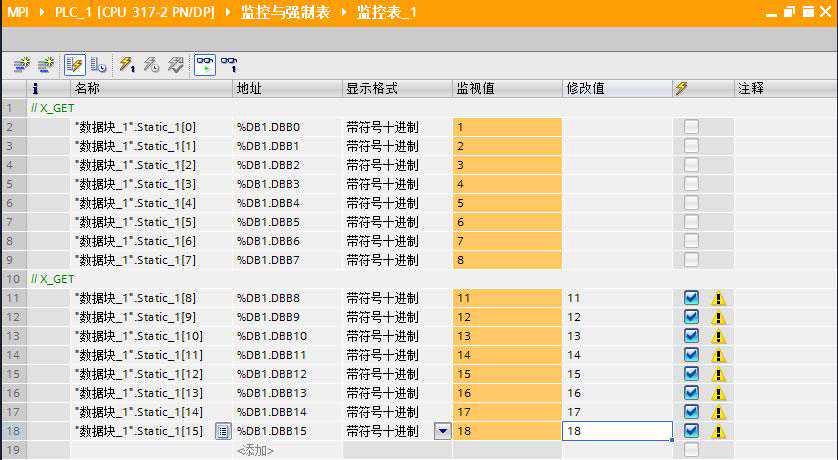

分别在STEP7-MicroWINSMART和STEP7当中监视S7-300PLC和S7-200SMARTPLC当中的数据，数据监视界面如下：
