1.3三菱FX3U硬件种类

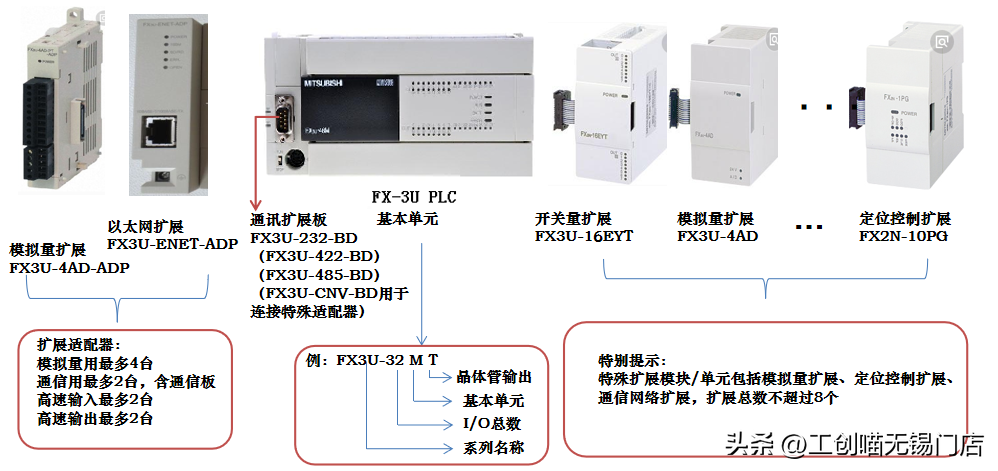

（1）三菱FX3U部分硬件种类和配置，如下图1-4所示：
图1-4硬件种类配置
PLC性能指标，如表1-1所示：
表1-1FX3U性能参数表
电源
供电电源
AC100V~240V50/60HZ;DC24V
耗电量
AC电源:30W(16M),35W(32M),40W(48M),65W(128M)
DC电源:25W(16M),30W(32M),35W(48M),45W(80M);
输入规格
DC24V，5~7mA(无电压触点，或漏型输入NPN\源型输入PNP)
输出规格
继电器输出:2A/1点，8A/4点，8A/8点COMAC250V/DC30V以下
晶体管输出:0.5A/1点，0.8A/4点，1.6A/8点COMDC5V~DC30V
输入输出扩展
可连接FX2N系列用的扩展设备
性能
程序存储器
内置64000步RAM(电池支持)
选件:64000步闪存存储盒，16000步闪存存储盒
时钟功能
内置实时时钟(电池支持)
指令
27基本指令，2个步进指令，209种应用指令(参考编程手册P71页)
运算处理速度
基本指令:0.065us/指令;应用指令:0.642~数百us/指令
最大输入输出点数
384点(基本单元、扩展设备IO及远程IO点数总和)
高速处理
高速计数输入:1相100kHZ(6点)、10kHZ2点;2相50kHZ(2点)·
高速脉冲输出:3点Y0、Y1、Y2(100KHz);增加2个特殊适配器可使用Y3
其他
功能扩展板
可安装FX3U-□□□-BD功能扩展板;
特殊适配器
参见上图
特殊扩展
可连接FX0N\2N\3U系列特殊扩展单元及特殊模块
