设备名称：LS变频器
故障现象:由于进水导致电机不转
检修过程：
一台LS变频器，型号是IS5,开机报错，客户说是进过水，导致了故障。开机屏幕显示：COMError，CPUError。

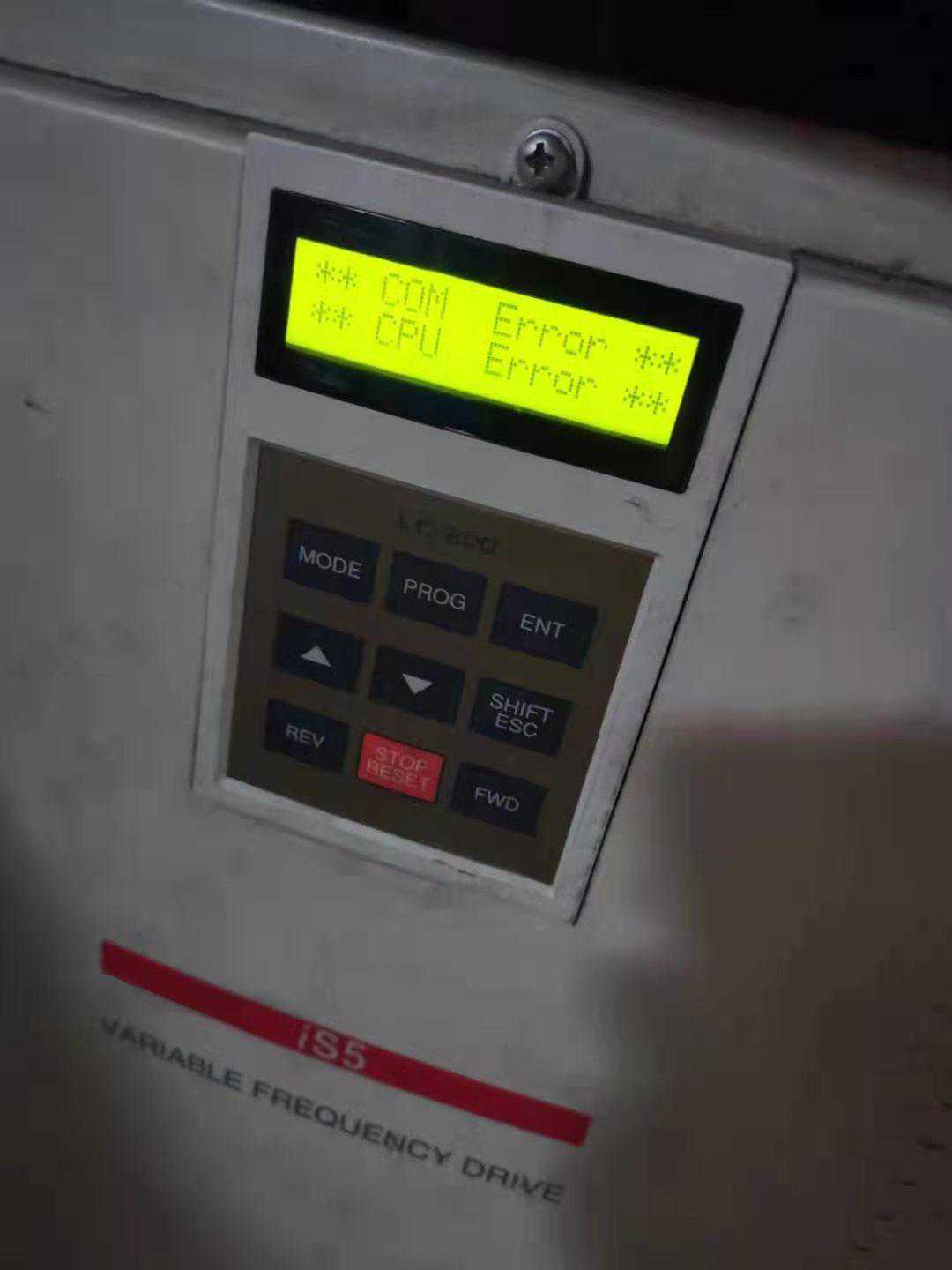

故障变频器
拆开后，仔细观察主板，没有发现比较明显的元器件问题。

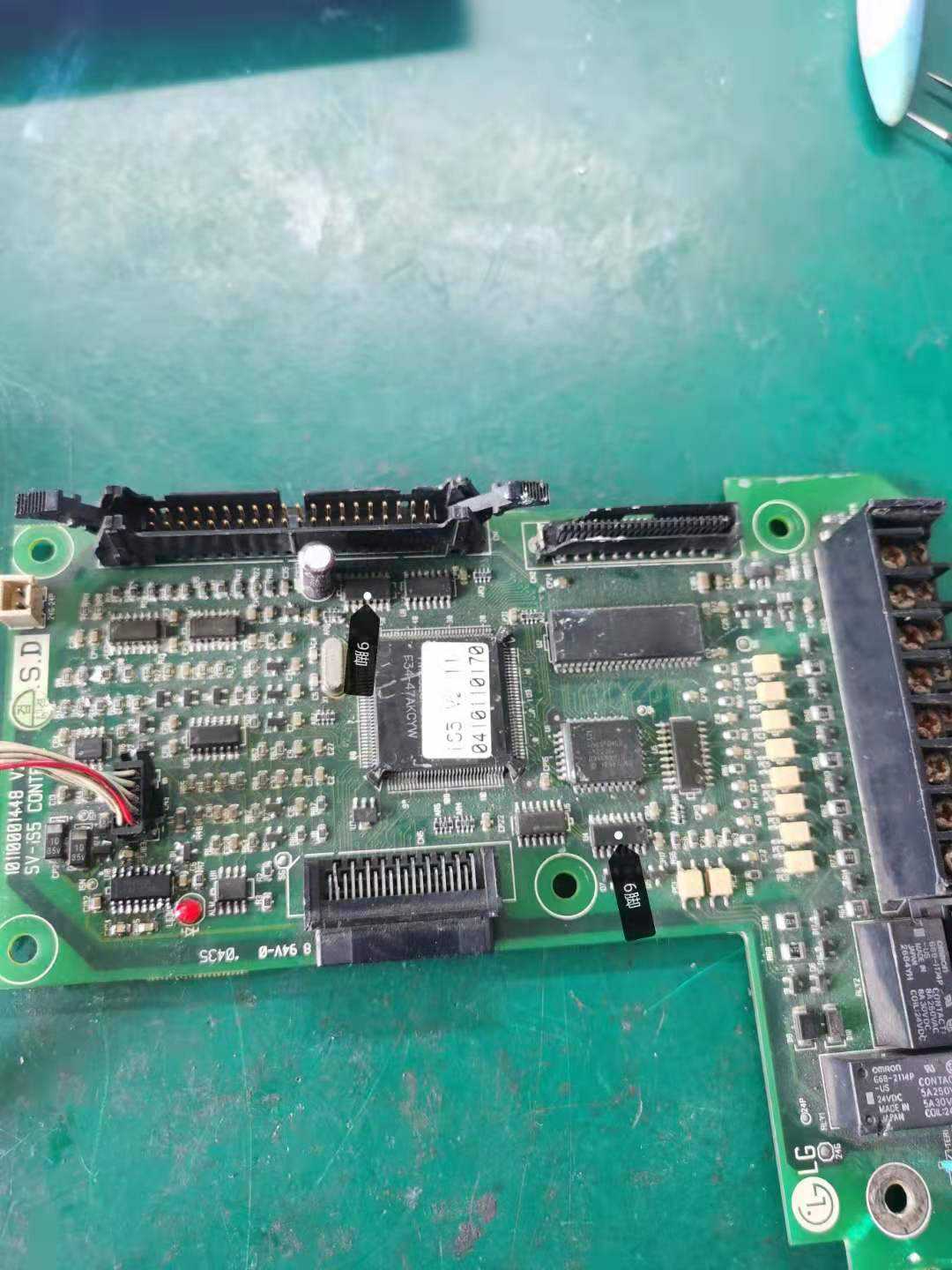

变频器故障主板
找到一块同型号电路板，利用VI曲线对比测试功能，进行双板比对测试，对比到芯片U4第6脚时，曲线差异明显，如下图：

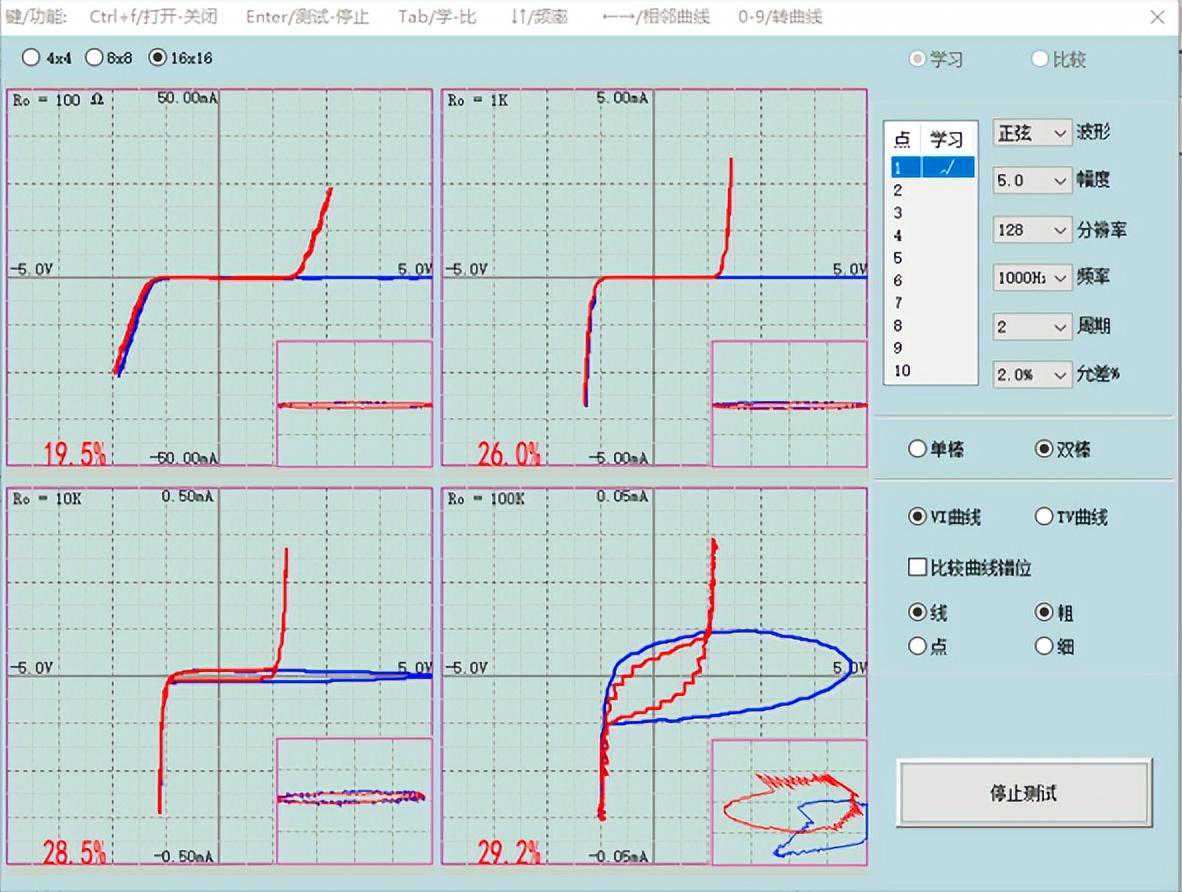

电路板VI曲线对比测试图
该芯片型号被擦除了，也分不清到底是个啥东东？因为是在路对比测试的，也不一定就是芯片本身坏了，也有可能是外围电路其它元件影响的。
接下来利用测试仪beep跑电路功能，在好板上先找到与该芯片第6脚相连的元器件，然后再逐个比对，最后测试到另外一个也是被擦掉型号的IC第9脚时，曲线有些相似之处，怀疑是断线了。

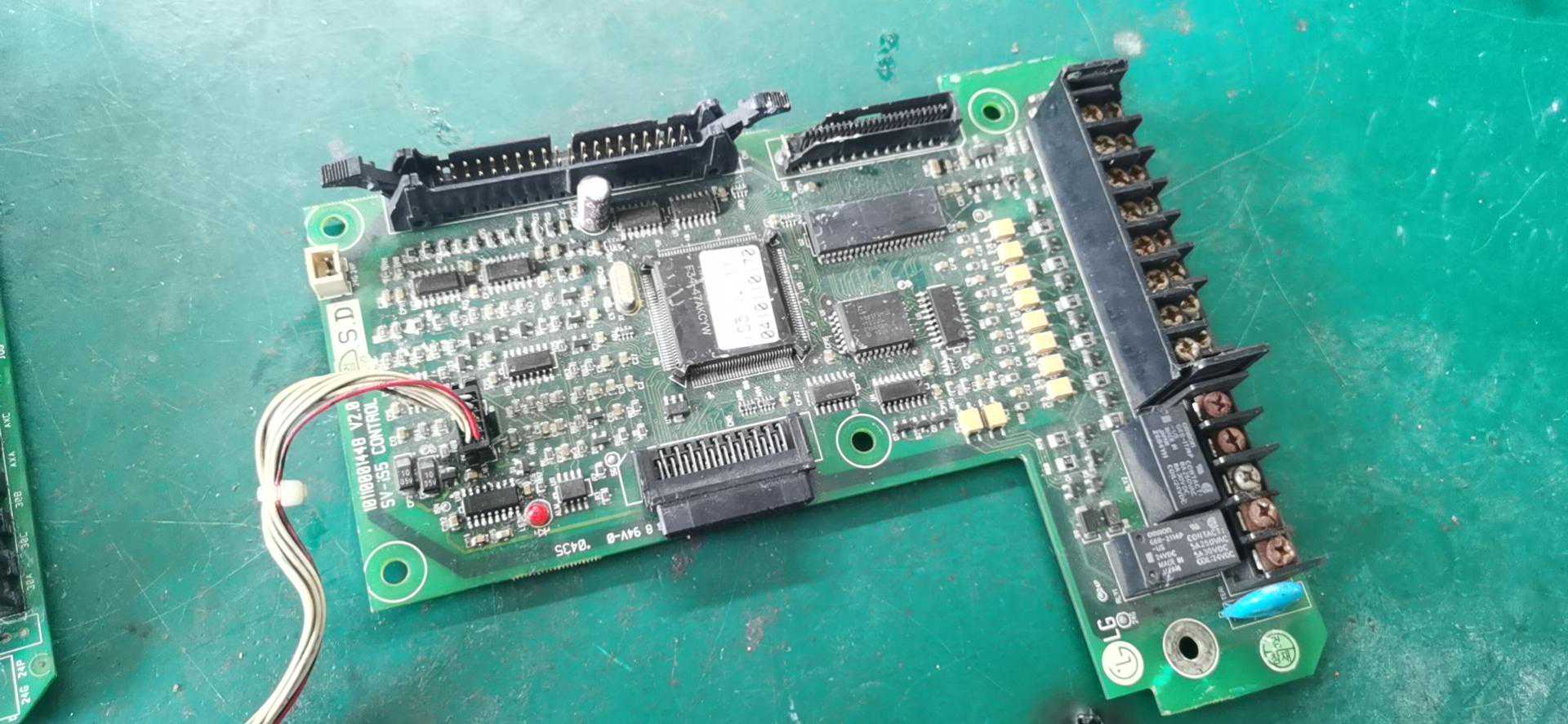

找到线路板中断线的地方
在ICU4的第6脚与另外一个IC的第9脚之间单独飞了一根线，然后再与好板对比测试，曲线都一致了，试机后故障排除。
电路板飞线
