8月末，喵喵机发布新品喵喵机Max，趁着众筹价499搞了一台，和普通版喵喵机相比，打印纸加宽为112mm，作为学生党，平时做作业，打印一些小段文字和文档时非常好用。。由于我还要使用这个机器，所以拆机不会太精细，见谅了。
正面

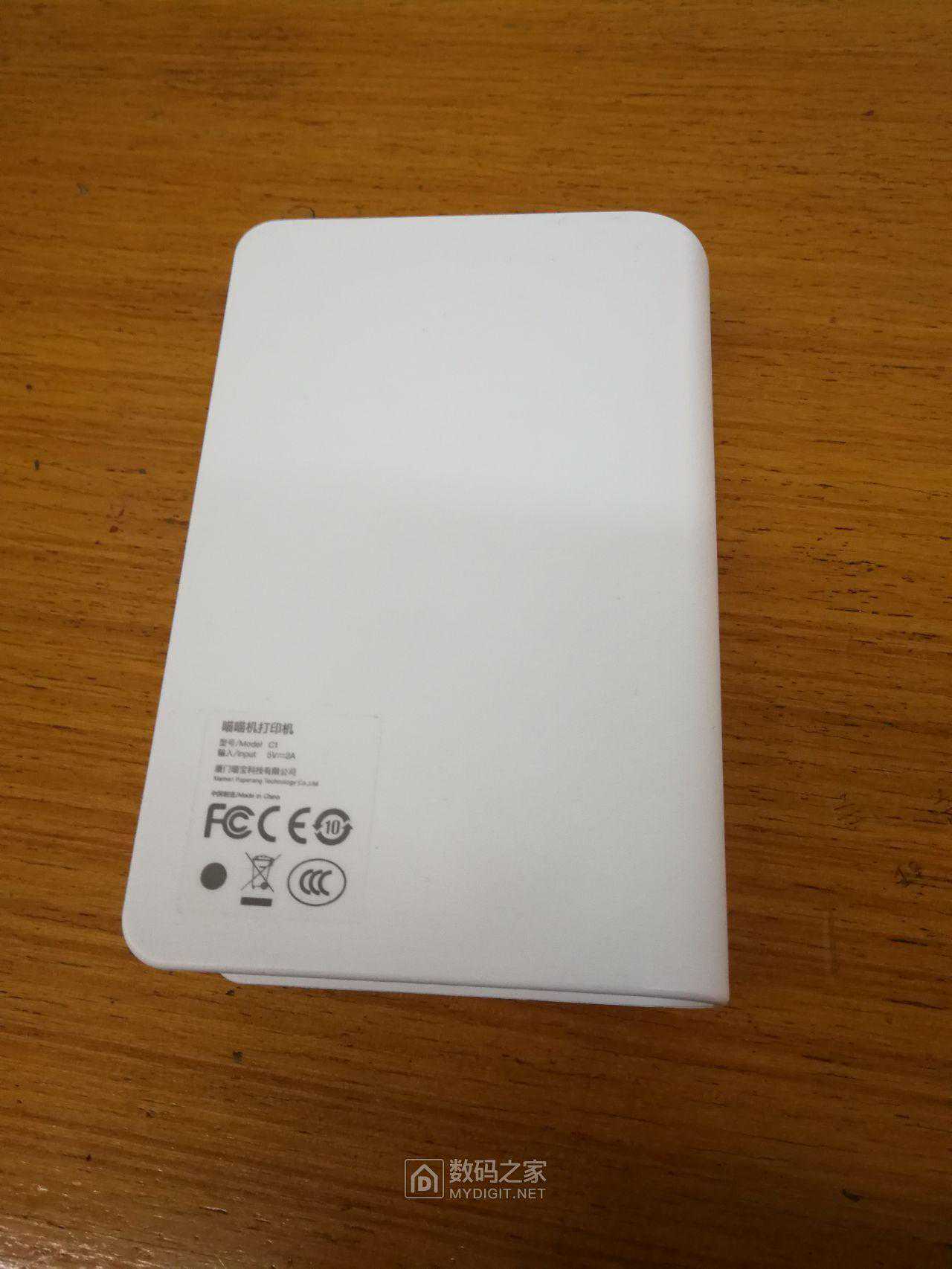

背面

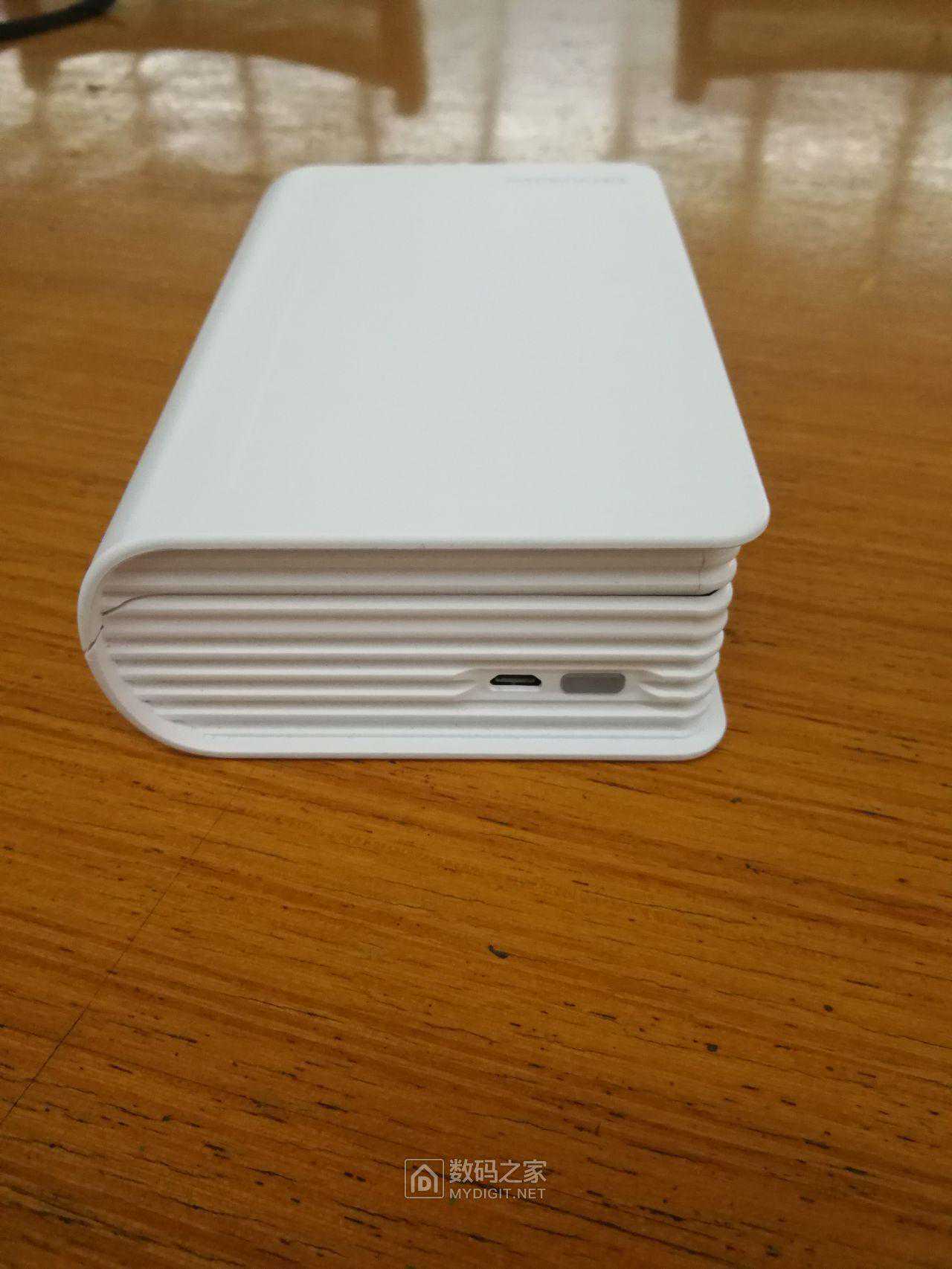

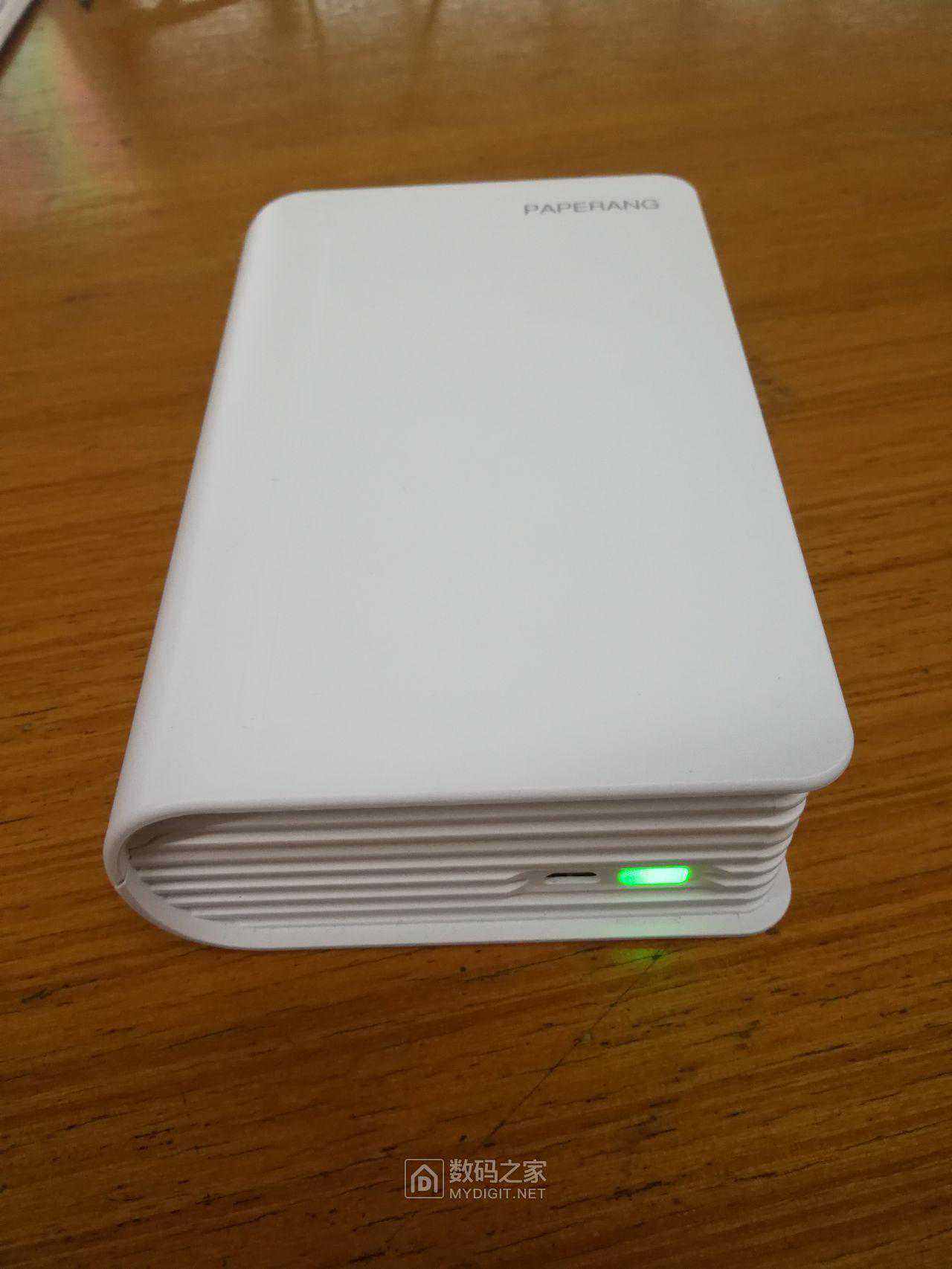

侧面，只有一个Micro-USB和电源按钮

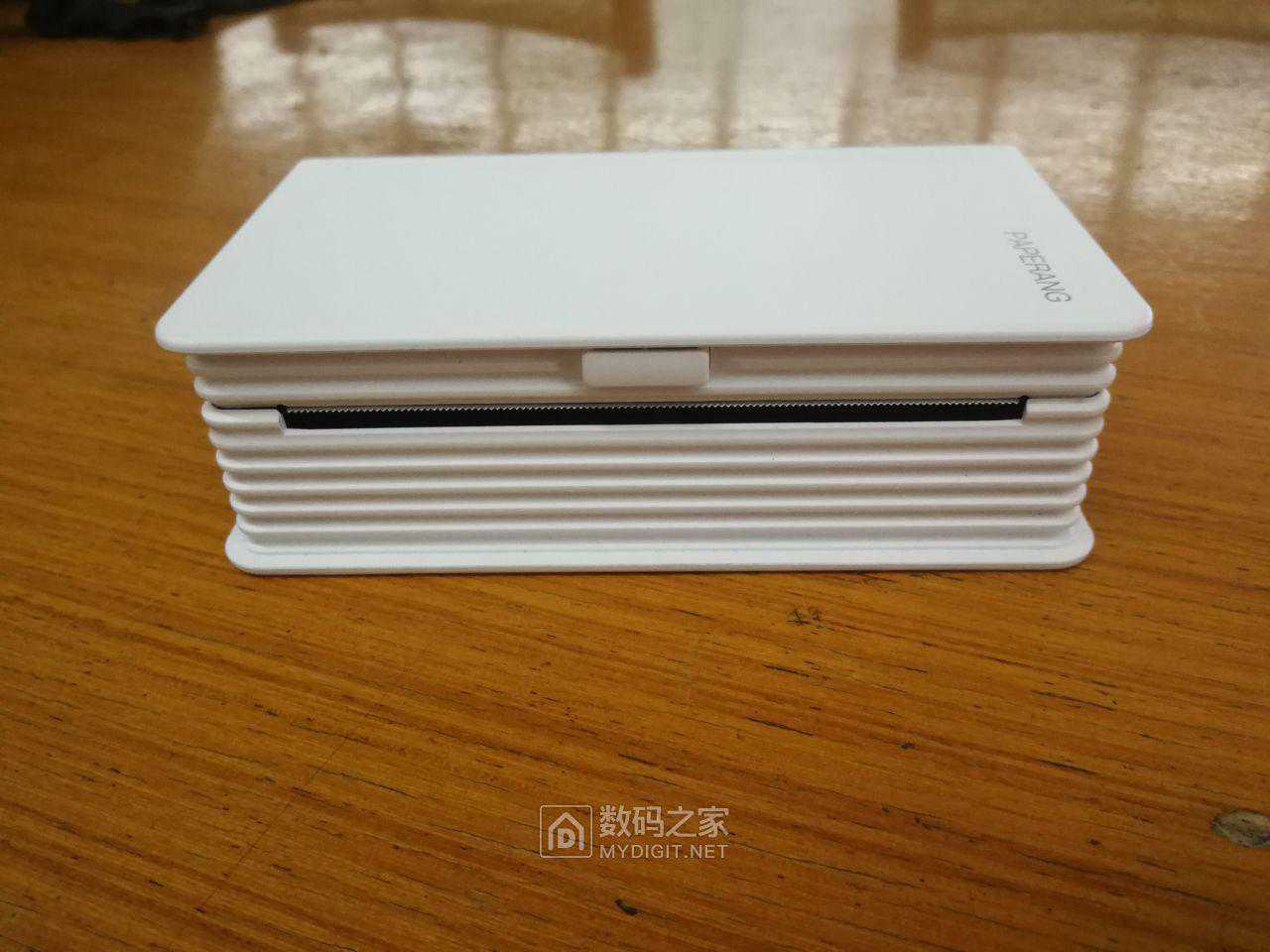

出纸口

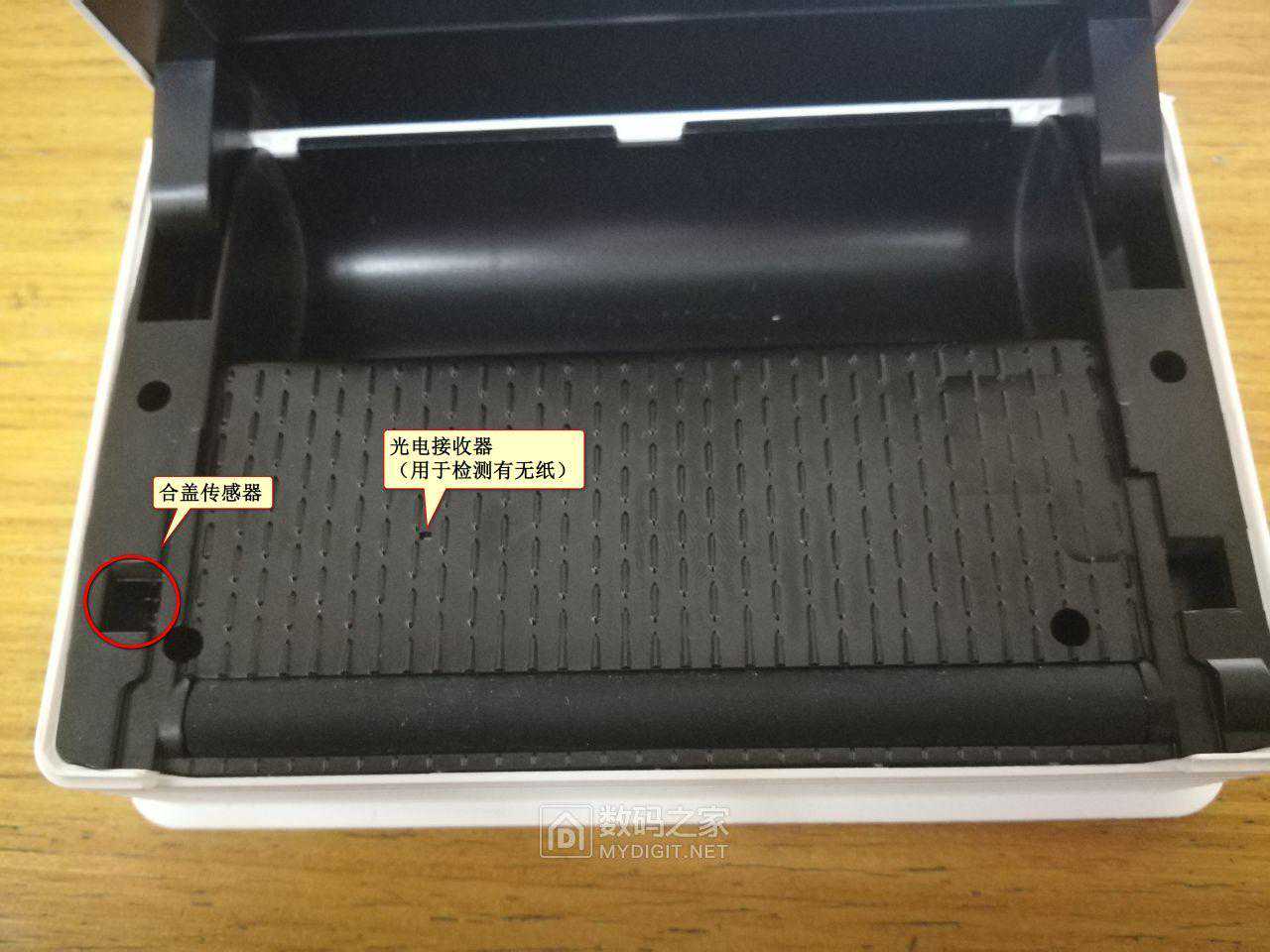

开盖后的底面（C面？），有合盖感应器，光电接收器（用于检测有纸无纸）

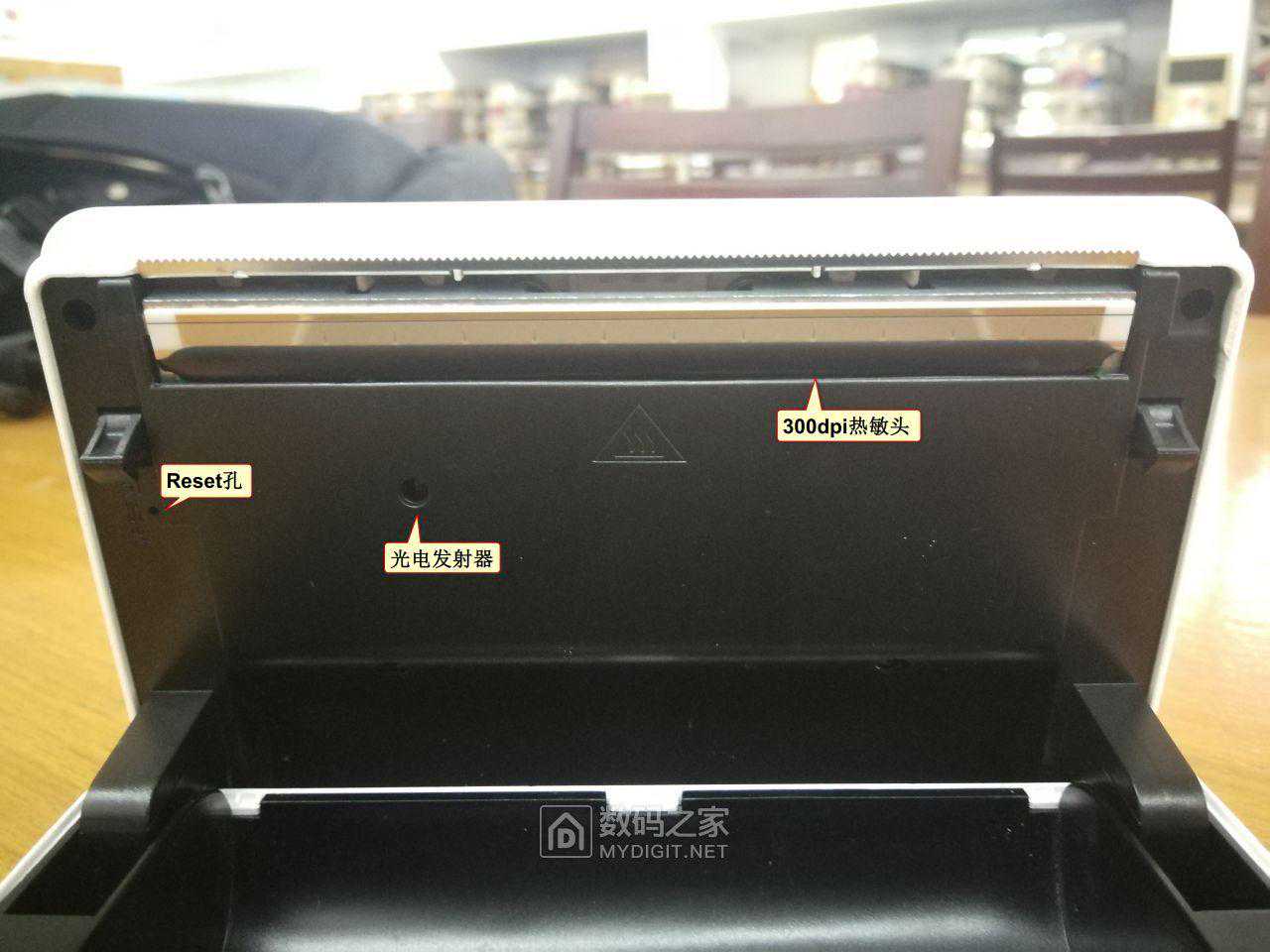

顶面（B面？），有一个300dpi的热敏头，复位孔，光电发射器

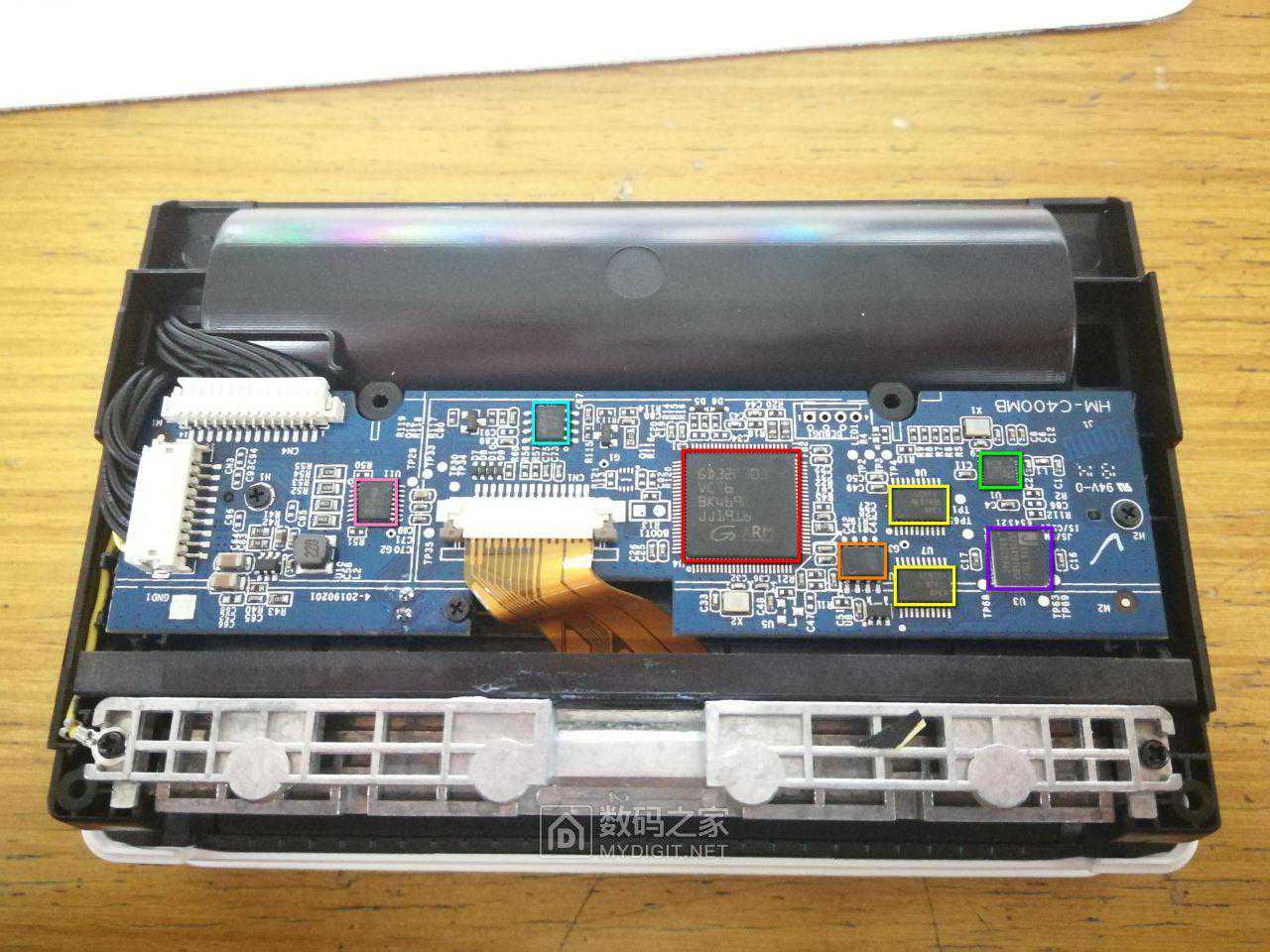

主控板，很多芯片都标出来了！
红：兆易创新GD32F303VCT6Cortex-M4F的单片机，很像STM32F103VCT6
橙：博雅25D40ASTIG4Mbit(512KByte)的SPIFlash
黄：TISN74LVC573A八进制三态非反转透明锁存器
绿：RealtekRTL8167ATV网上没查到资料，在喵喵机一代中也可以看到它的身影，应该是个蓝牙PHY芯片
蓝：358A双运放，不解释
紫：JSCJS7164SU16BSP-70LFI16Mbit(2MByte)并行伪静态RAM(pSRAM)，集成了刷新电路的DRAM，使用上和SRAM一样
粉：普诚PT5139电机驱动芯片，应该是驱动底座的转轴电机的

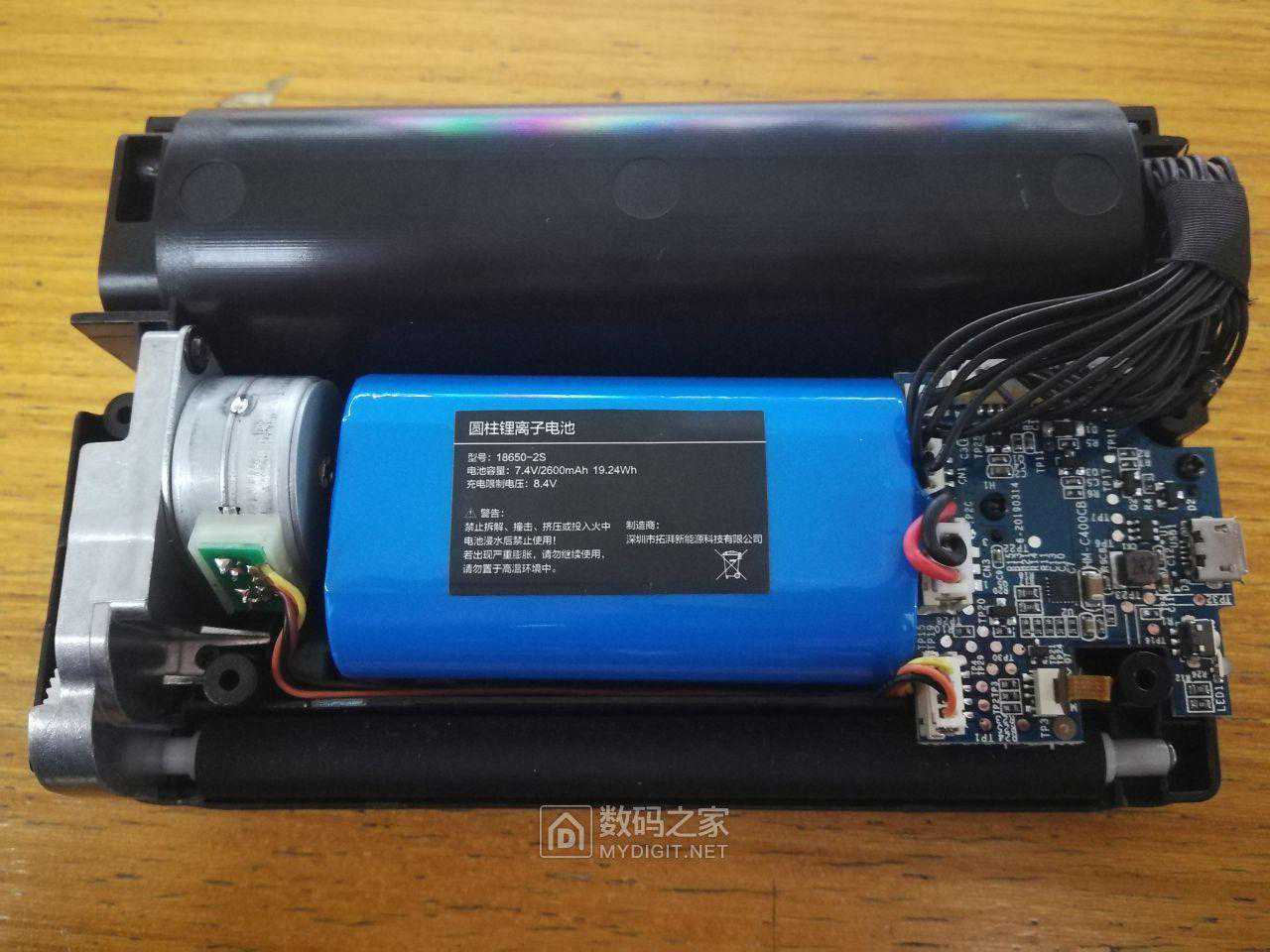

拆除底壳，也有很多东西，突然发现这货用了个2串的18650做电池

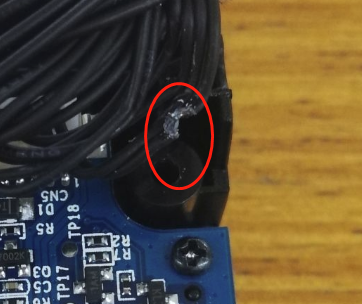

后期检查的时候发现有两根线快断了，螺丝挤的，应该是和USB数据有关的，准备把断掉的线重新接回，不然只能使用蓝牙打印了。

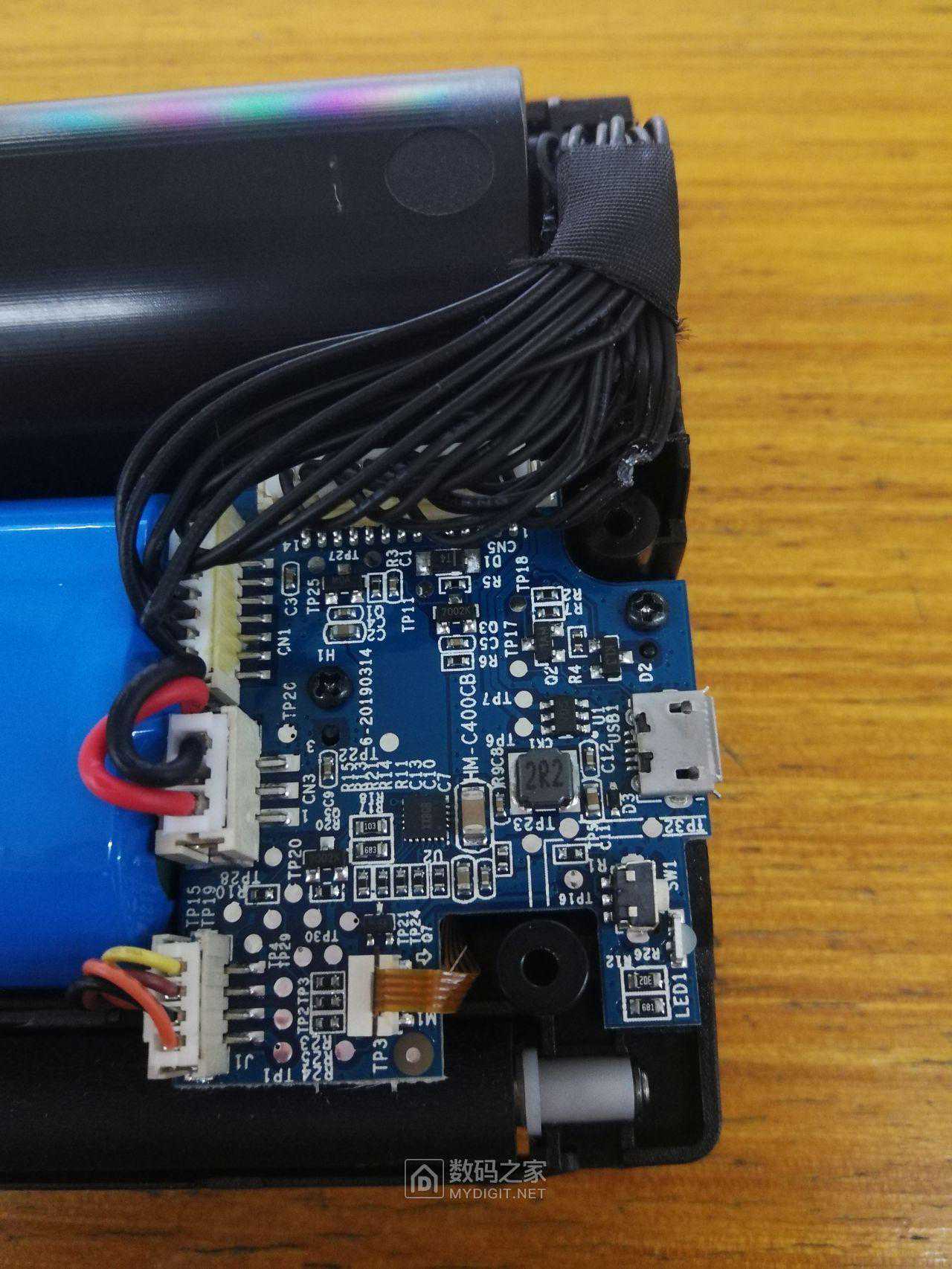

小板特写，负责充电和USB通信（这货支持连接电脑打印）

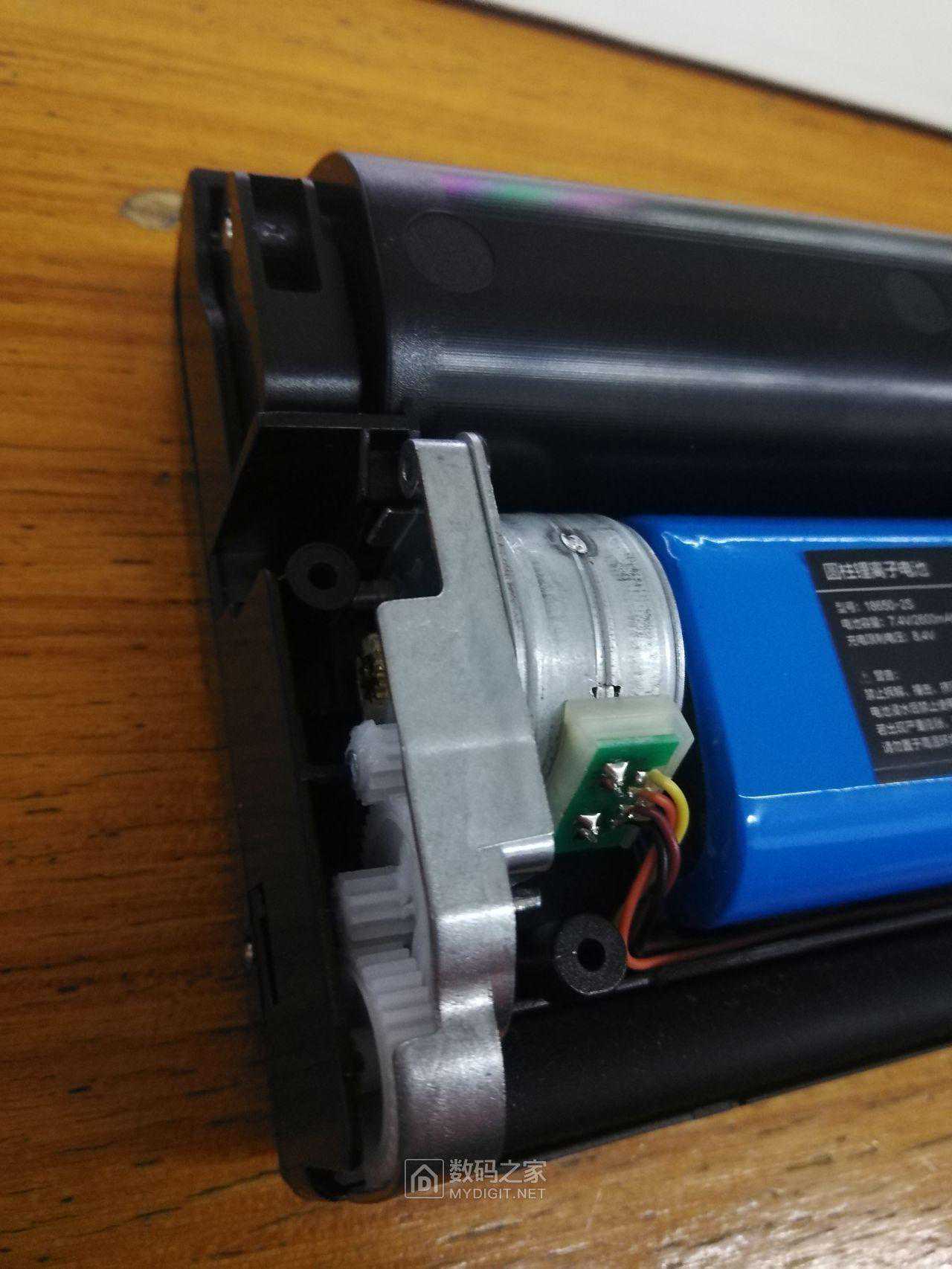

电机和减速箱特写，能看到里面的齿轮
装回，开机

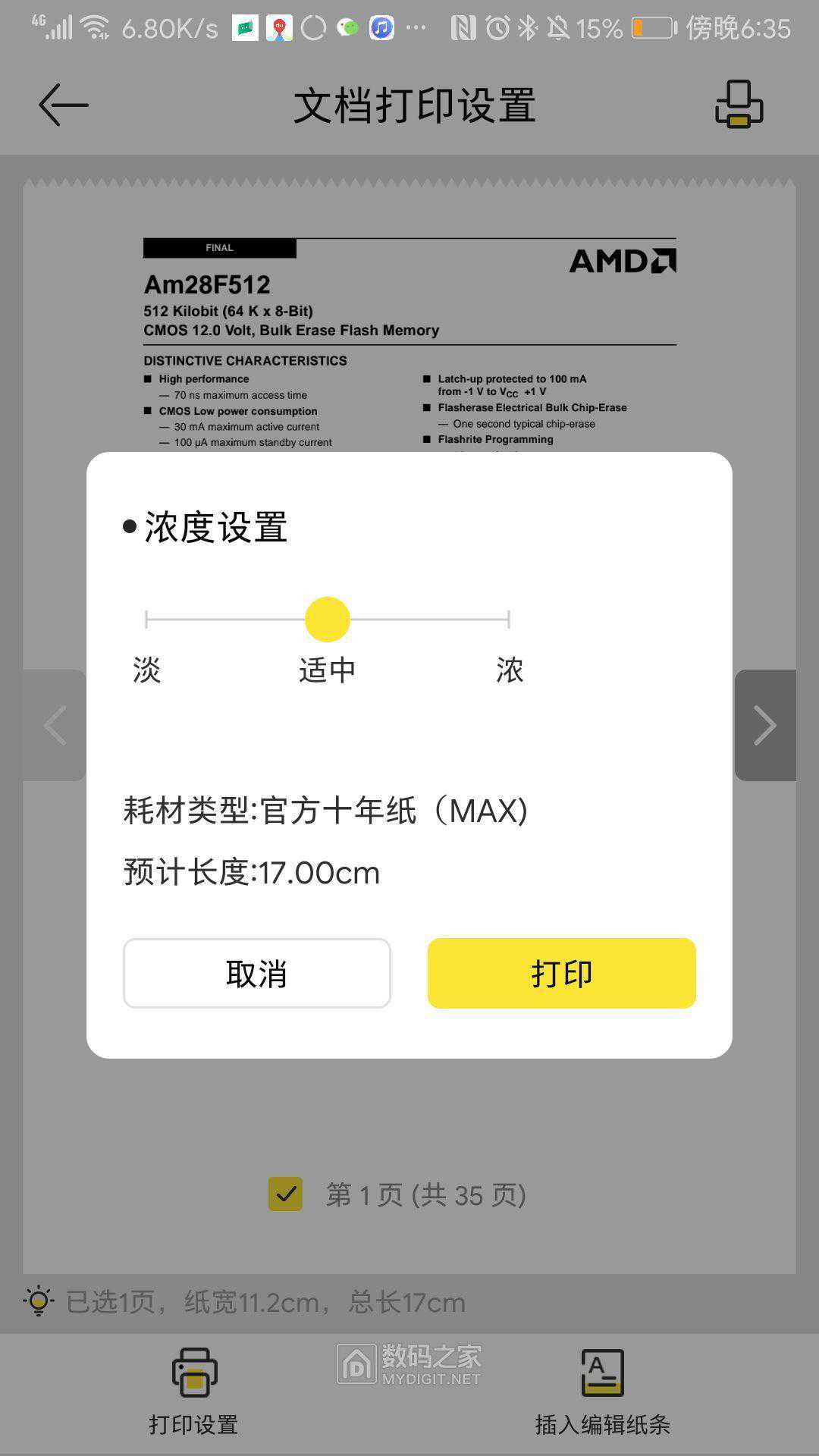

打印一页PDF看看效果
总结：打印效果和特写，300dpi的打印头效果还是不错的，平时打印一些小纸条和复习资料也足够了
谢谢观看！
