西门子PLCS7-1200有个web页面发布的功能，这个功能好像很少有人提及它的使用，我也只是偶尔用来监控一下PLC变量，因为打开TIA14确实有点慢。

但是这个功能**不是什么鸡肋，因为它可以发布用户自定义的页面，而且页面可以加载javascript，这就使得它的功能跟火箭一样一飞冲天了，不过SIEMENS的**文档也说了，*好不要靠这个功能来代替专业的HMI软件，毕竟它的实时性和安全性还是有待斟酌的。

但是在产品调试阶段还有测试阶段，这个功能确实很值得一用，因为它很方便实现也很容易让不懂PLC系统的测试人员无门槛上手，毕竟打开浏览器这个操作人人都会。

实现起来很简单，网上的英文文档也很多，介绍的很详细，所以这里就不详细说怎么实现了，只是说一说基于主流的CSS框架来使页面制作的更容易和更美观一些，还有就是在实际编写过程中遇到的一些问题

在实际开始进行web功能编写前，需要先规划一下需要展示几个页面和页面的布局，这里介绍一个网站layoutit，这个完全可视化的网站可以进行拖放操作实现网页布局，布局后的html代码可以下载下来直接使用，使用的CSS框架是主流的bootstrap，可以说页面的美观程度完全不用操心，**主流，下面是我用它生成的一个网页结构，之后下载到PLC后，浏览器中打开的样子.

网页结构完成后，就可以放入PLC的变量了，这里其实没什么特别要说的，变量是通过在整个html文件开头通过AWP进行所谓的声明，之后在网页中进行使用

从PLC进行读操作的变量通过

!--AWP_Out_VariableName='"此处填写变量名"'--

从PLC进行写操作的变量通过

!--AWP_In_VariableName='"此处填写变量名"'--

这里要注意引号的使用，如果是内存变量M，或者Q，I之类的输入输出变量，就是通过单引号外加双引号将它括起来，像这样

但是如果是DB块的变量，就需要像这样

实际的使用中，无非也就几种操作，

网页端按下按钮控制PLC的变量

在网页端显示PLC的某个变量

网页端输入某个数字到PLC内某个变量

基本这三种操作就能实现大部分功能，其他的诸如枚举变量，数组显示我都很少用到，大家自己研究吧

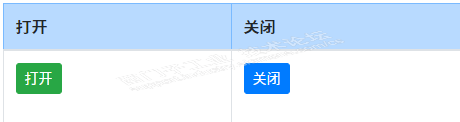

这个功能通过表单的POST方法实现

formmethod="POST"action=""align="right"inputtype="submit"value="开始测试"class="btnbtn-primarybtn-sm"inputtype="hidden"name='"AI_TEST_Start_Stop"'value="1"/form

第1，2，4行可以原封不动的敲进去，因为没有任何功能性的东西，都是一些显示和样式，只有第三行比较重要，其中name后面是PLC的变量名，value是给这个变量写入1，这个就实现了按下按钮，这个变量置1的操作，那怎么置0呢，把value改成0就行了。

这个功能*简单，在需要显示变量的地方插入代码

tdclass="font-weight-bold":="200asModbusMaster_DB".ModbusMaster_6:/td

两边尖括号的东西可以忽略，只要注意尖括号内部的代码就行，这是显示的是DB块变量，显示变量的时候可以不需要单引号，但是两端都要有冒号。

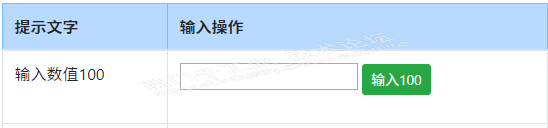

这个和按下按钮控制变量的实现机制是一样的，只不过需要有个输入框

formmethod="POST"action=""inputtype="text"name='"1200asModbusSlave_DB".ModbusSlave_7'inputtype="submit"class="btnbtn-successbtn-sm"value="输入700"/form

可以看到第2行type是text，这就是那个输入框，这里面的数值是赋给name的，name后面的变量就是PLC里面的变量，这里需要有单引号，第三行是通过一个按钮实现提交动作，也就是按下按钮后，1200asModbusSlave_DB”.ModbusSlave_7就写入你输入的那个值了

再来说一种，有些时候希望一个Bool变量不是单纯的在网页端显示1或者0，而是能用图形来进行显示，这个也是可以实现的

imgsrc='Images/Lamp0:="TestFinished":.png'/

这个HTML代码正常的样子其实是这样的

imgsrc='Images/'/或者imgsrc='Images/'/

发现一些端倪了吧，其实就是用Bool变量来替换Lamp0x后面的这个x，0的时候就是，1的时候就是，这两张图片是这样的

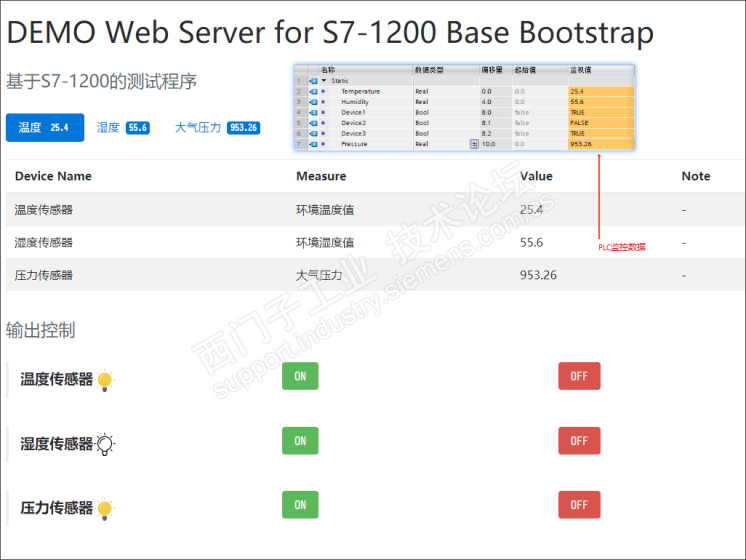

*后是这个样子的
