一、新建工程-打开工程
打开博图快捷方式，打开TIAPortalV15，如下图

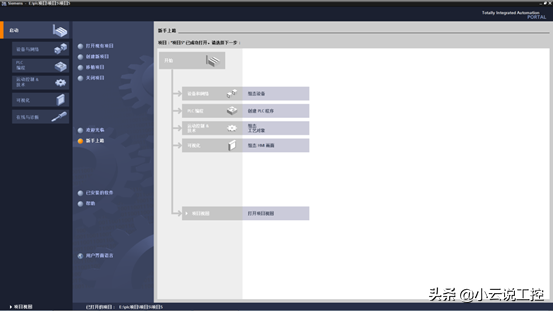

打开现有项目，或者创建新项目

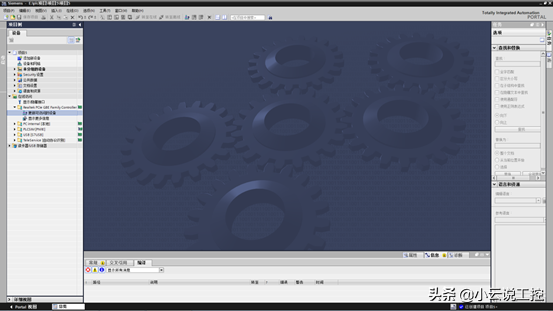

单击打开项目视图。
单击网卡名称下“可访问的设备”，它会刷新出当前网卡所在网络内可访问设备的名称和IP地址
右键CPU模块，可更改CPU模块型号。
双击在线和诊断，在“常规”里有CPU模块的详细信息，（在实物PLCCPU模块右侧,有模块的详细信息）。
回到项目树，双击“添加新设备”，根据plc的型号添加设备。

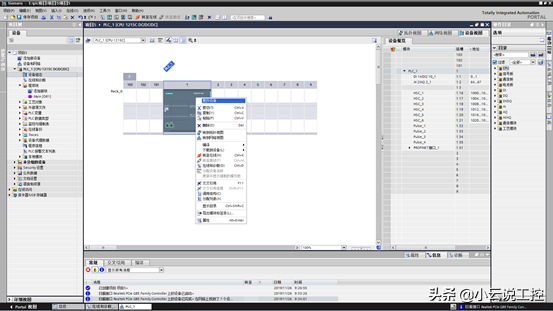

右击“设备组态”右击CPU模块可更改CPU型号。

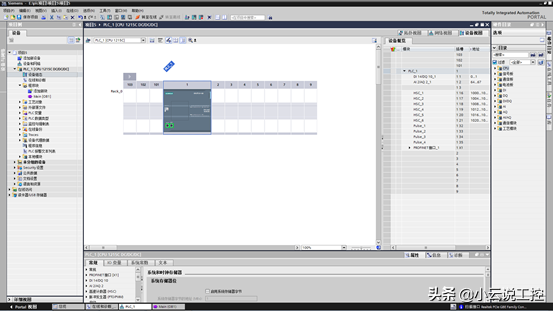

双击CPU模块，在程序的下方会出现模块的属性,

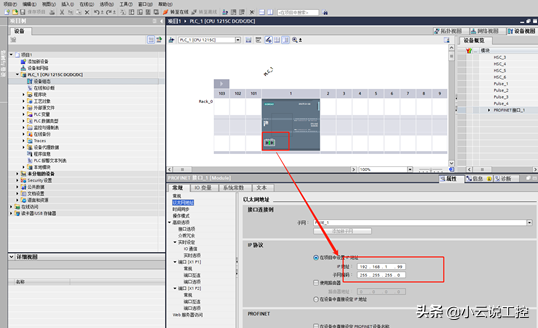

双击以太网口，在以太网地址里更改IP地址和对应的子网掩码
plc有保存最后一次写入程序的功能，在工具栏可以选择把CPU模块里的程序上载到TIAPortal里。
六、故障说明1、PLC无法下载
解决方法：离线状态，检查硬件组态，右击项目名称，下载硬件配置，然后下载程序
2、博图软件无法检测到PLC设备ip

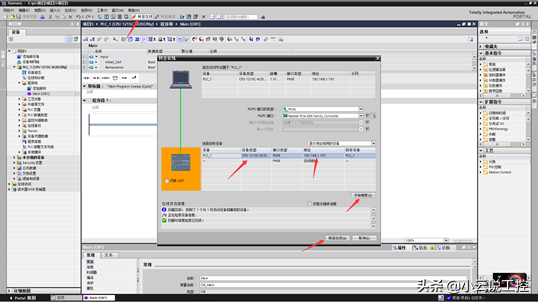

检查【选择目标设备】，选择可访问设备，对应PLC的ip下载即可。
