最近充电头网拿到了一款TYLT户外电源，其容量只有20800mAh，AC输出100W，此外还配有两个USB接口，整体来看既可以充手机也能充笔记本。其和常见的500多600W功率的户外电源相比，宛如一个小不点，小型便携，很适合像登山过夜看日出等短时间活动使用，夜间给照明灯和手机等设备供电。

下面充电头网就对这款小型户外电源进行详细拆解，看看用料做工如何。

一、TYLT100W户外电源外观

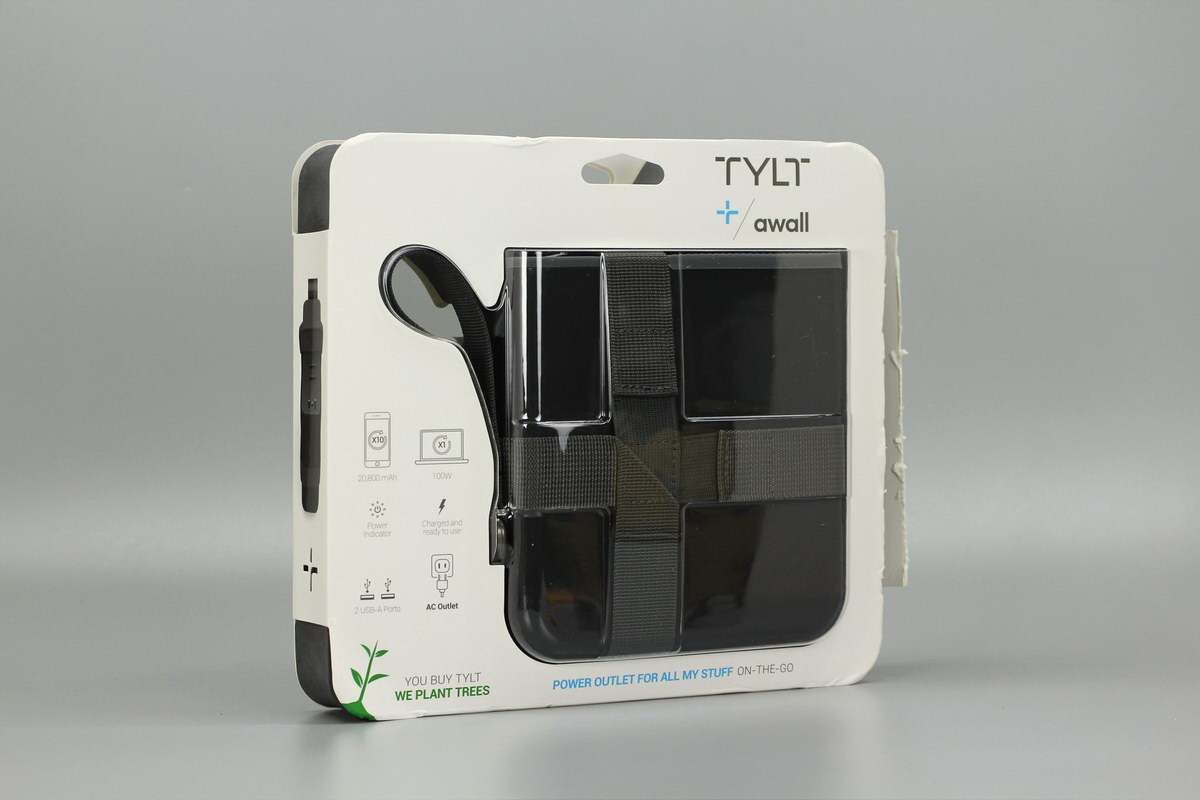

包装盒正面印有TYLT品牌等，正面橱窗式设计，可以看到户外电源实体。

一侧印有20800mAh容量、100W快充、指示灯、USB口、AC插口等特性标识。

产品通过了ETL、BC、FCC、PSE和CCC认证。

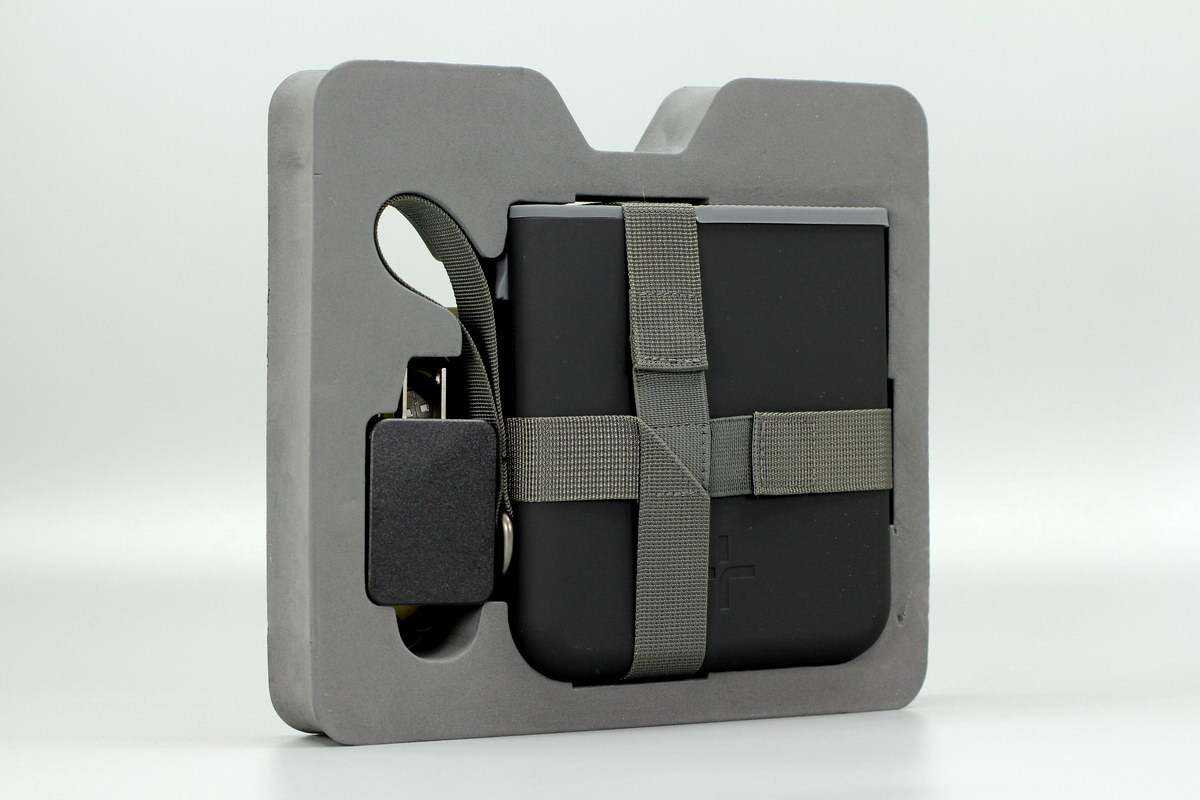

户外电源和适配器使用泡棉固定保护。

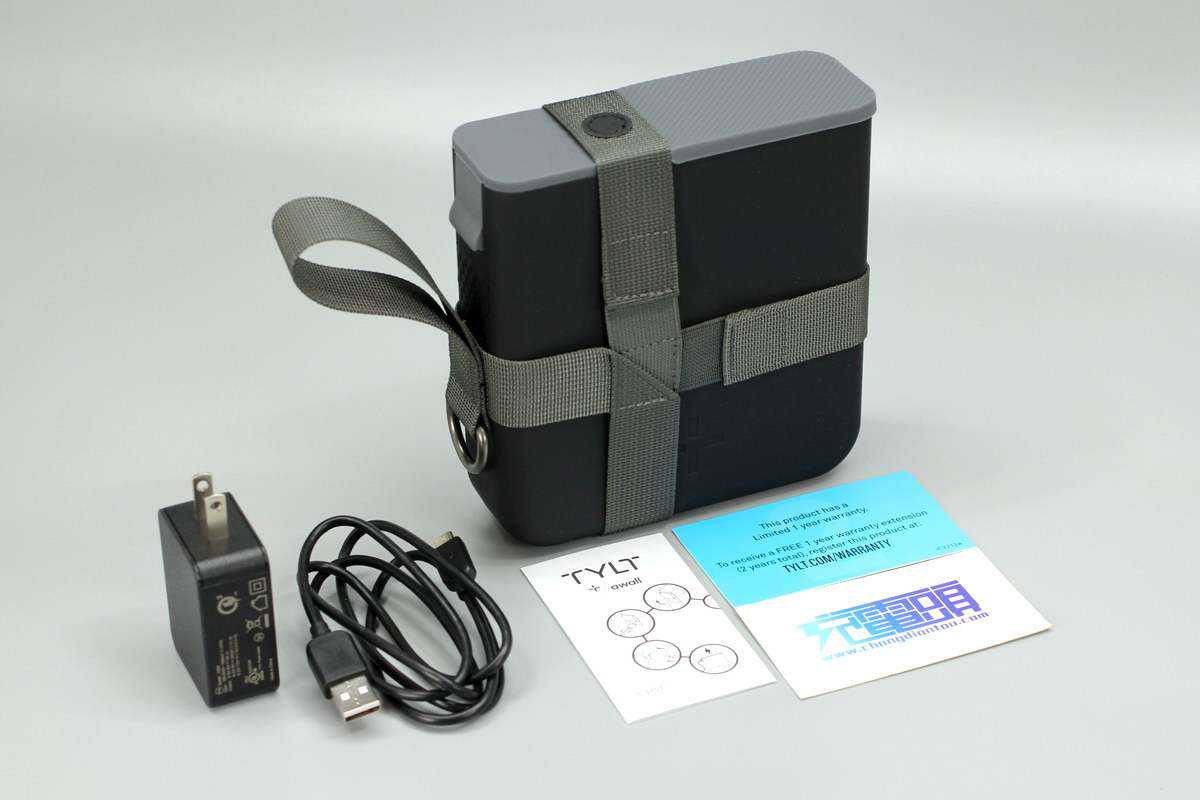

包装内全部东西一览，包括户外电源、充电器、数据线、说明书和保修卡。

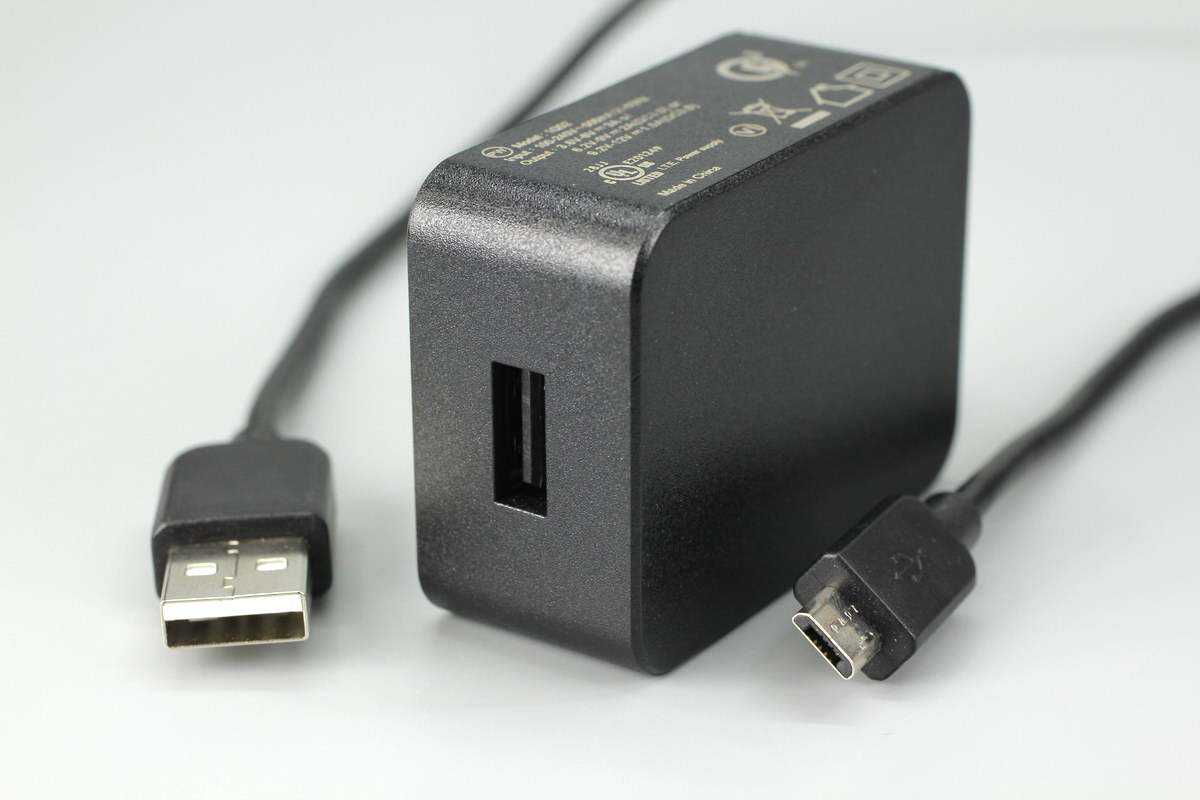

附带充电器采用USB-A输出接口，线缆是USB-AtoMicroUSB线。

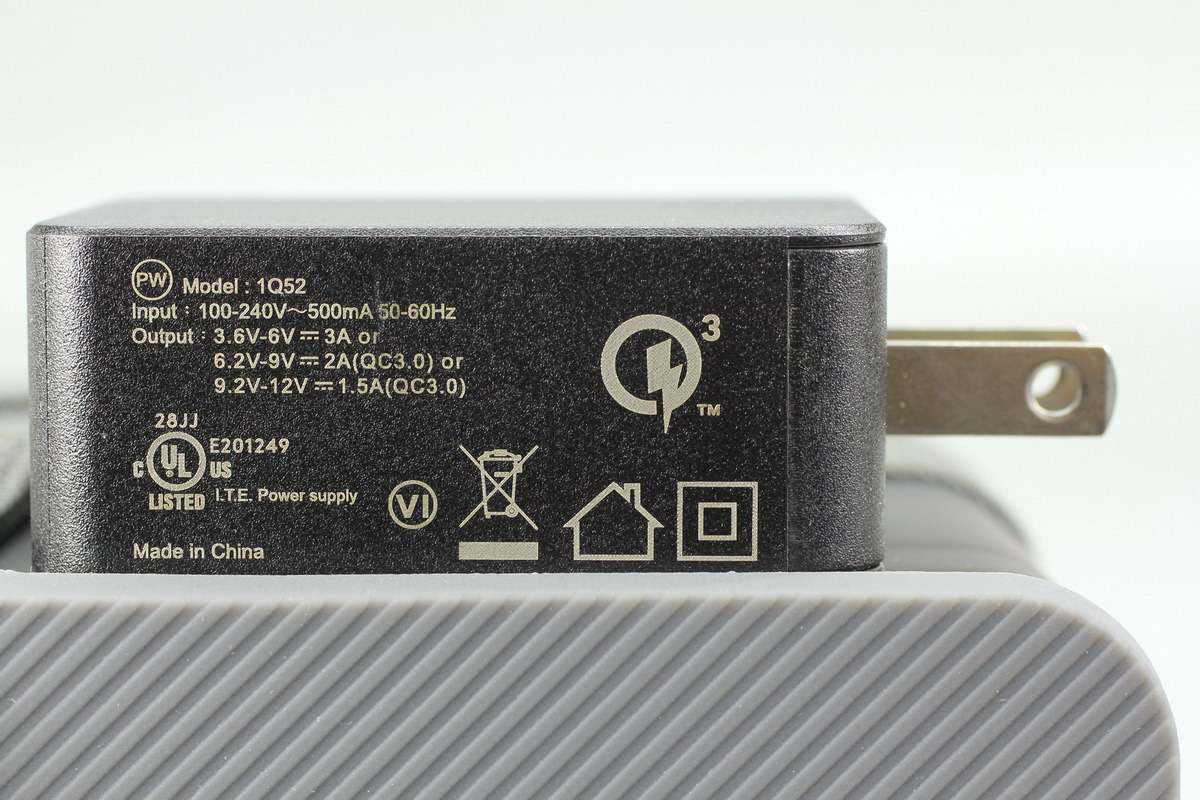

充电器机身侧面印有参数信息

型号：1Q52

输入：100-240V~50/60

输出：3.6-6V3A或6.2-9V2A（）或9.2-12（）

充电器通过了UL认证和VI级能效认证。

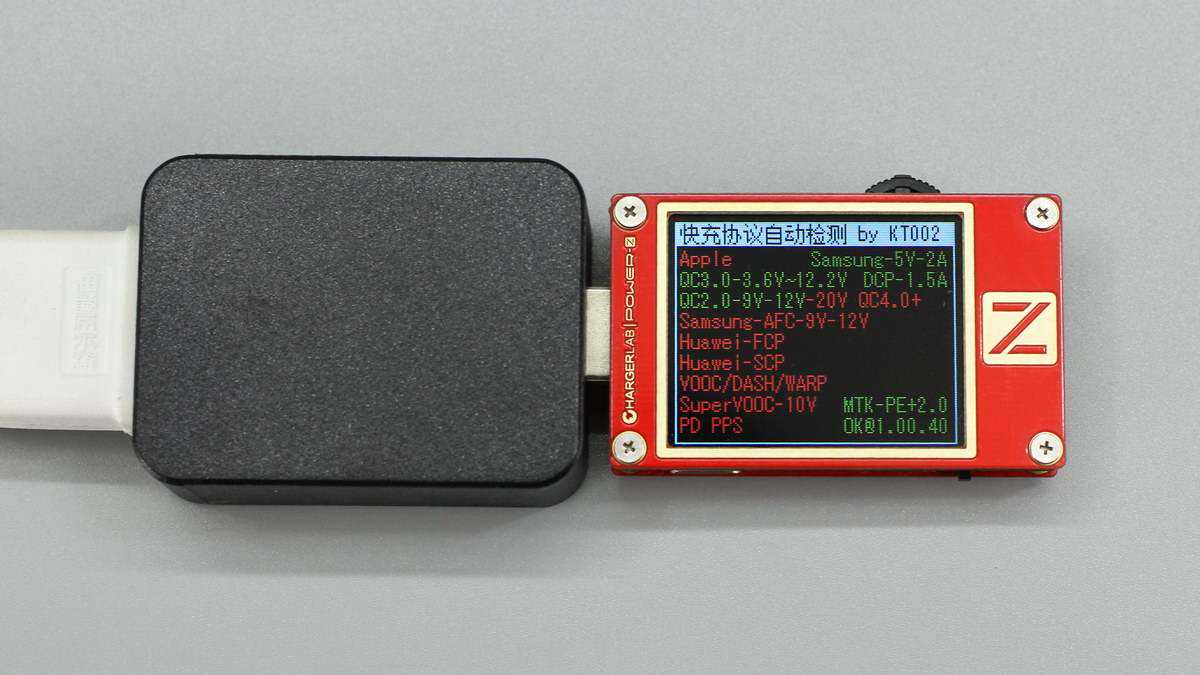

使用ChargerLABPOWER-ZKT002测得USB-A口支持、、快充协议。

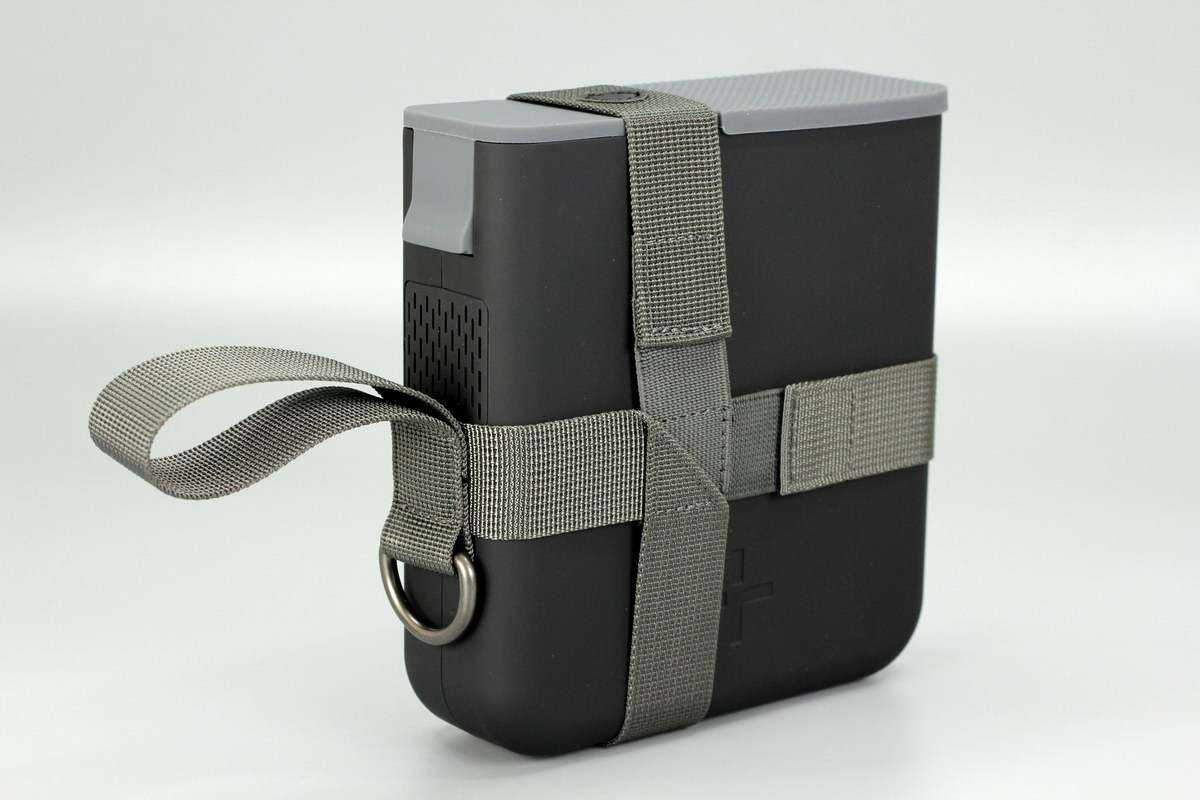

TYLT这款户外电源采用方块造型，机身边角圆润，上端设有灰色胶垫。此外机身横竖套有两个布带，侧边设有提手，通过这种设计对产品进行携带。

打开胶垫，机身一侧设有MicroUSB输入接口。

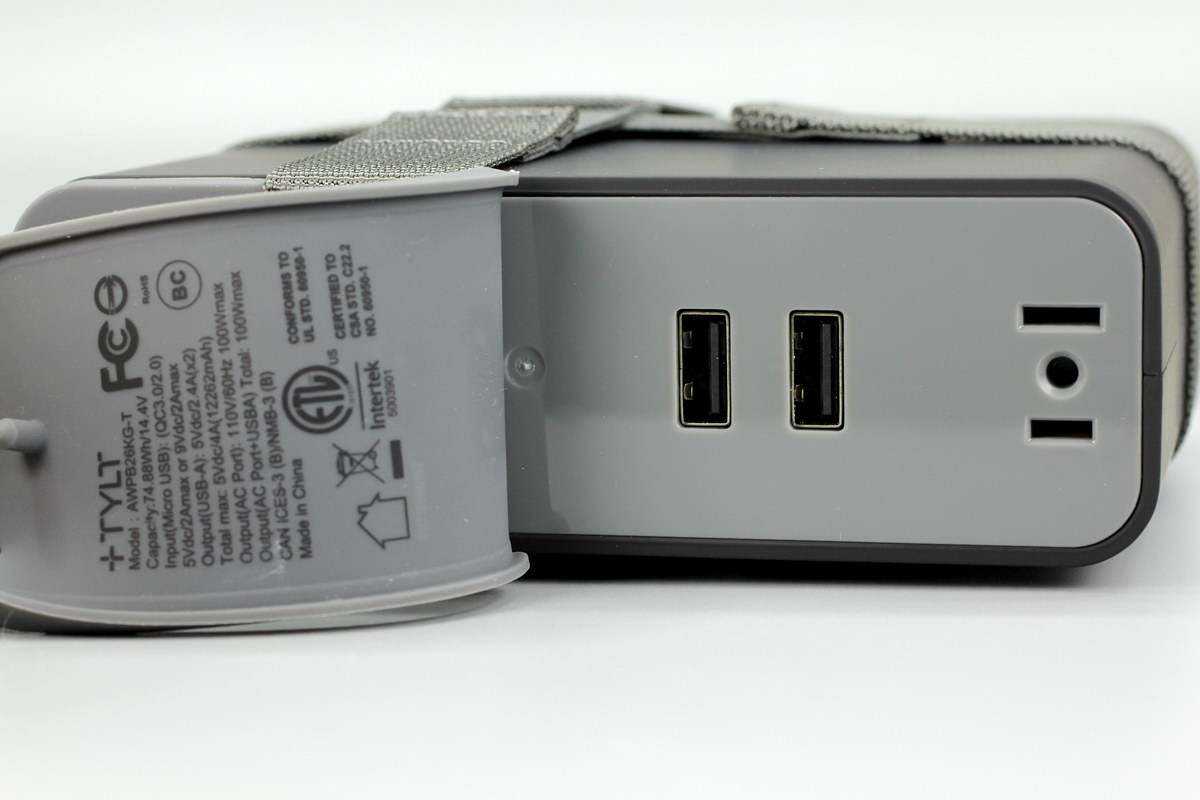

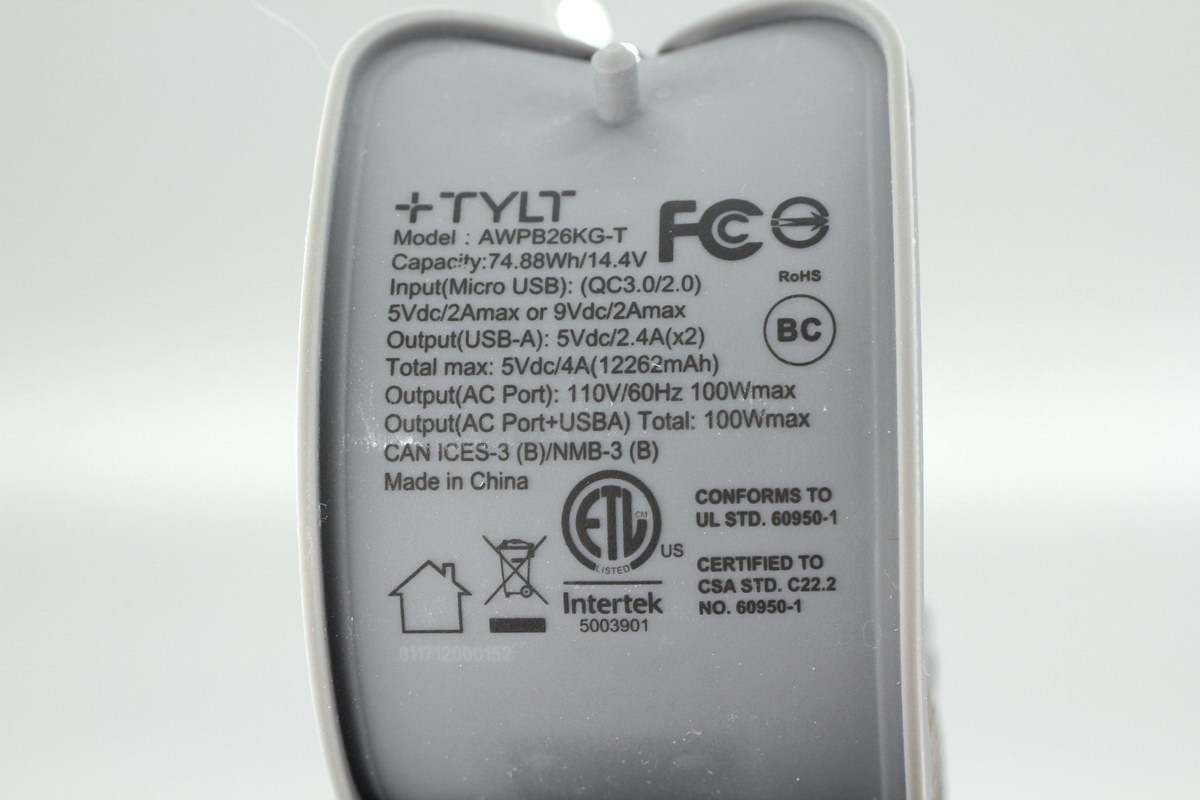

胶垫上印有产品参数信息

型号：AWPB26KG-T

容量：74.88Wh/14.4V

输入：5V2A、9V2A

USB-A输出：5（x2）

总输出：5V4A（12262mAh）

AC输出：110V/60Hz100Wmax

AC+USB输出：100Wmax

产品通过了FCC、RoHS、BC、ETL认证。

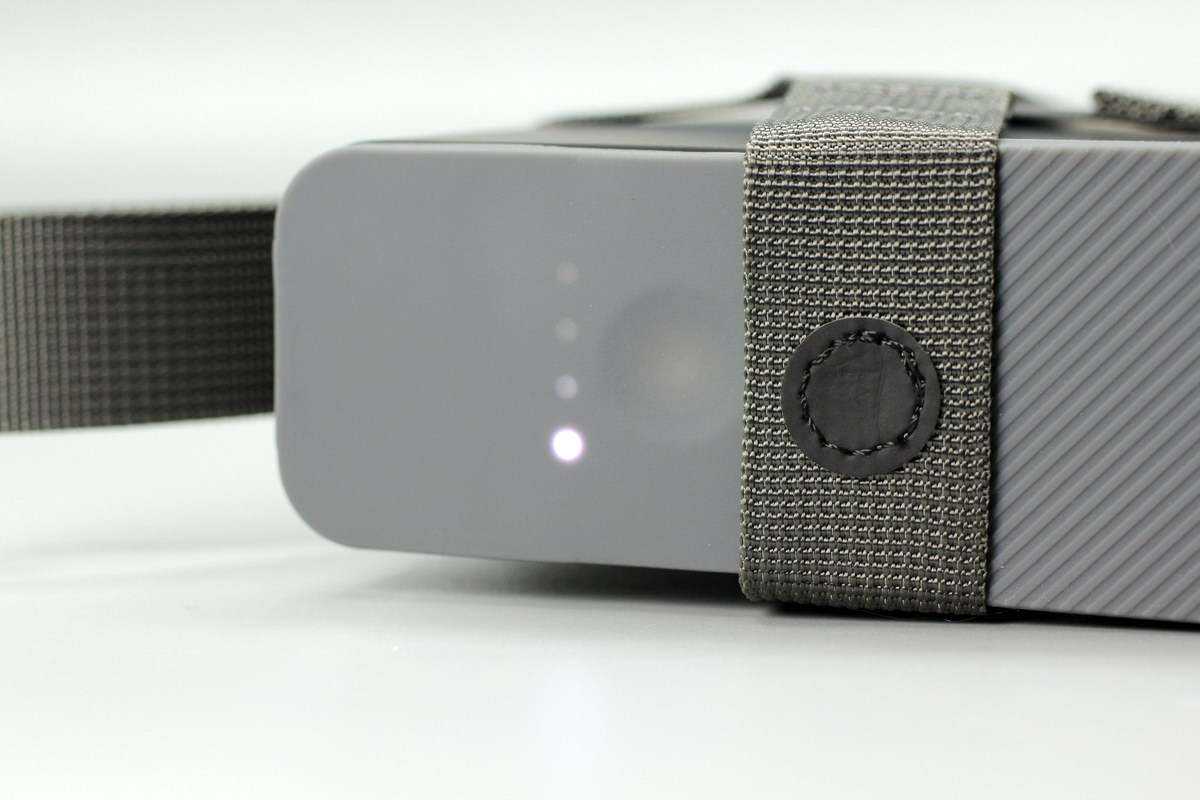

另一侧设有LED电量指示灯，不用打开胶垫也能看见。

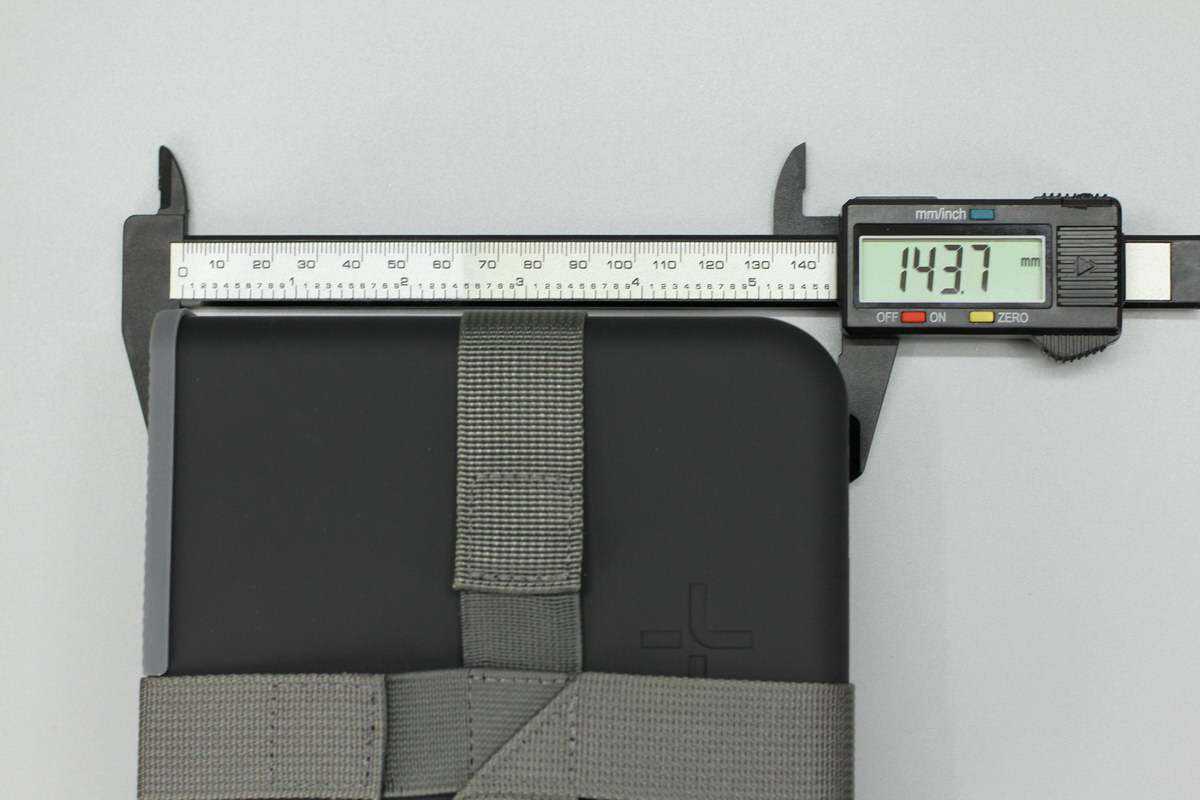

测得机身长度为143.7mm。

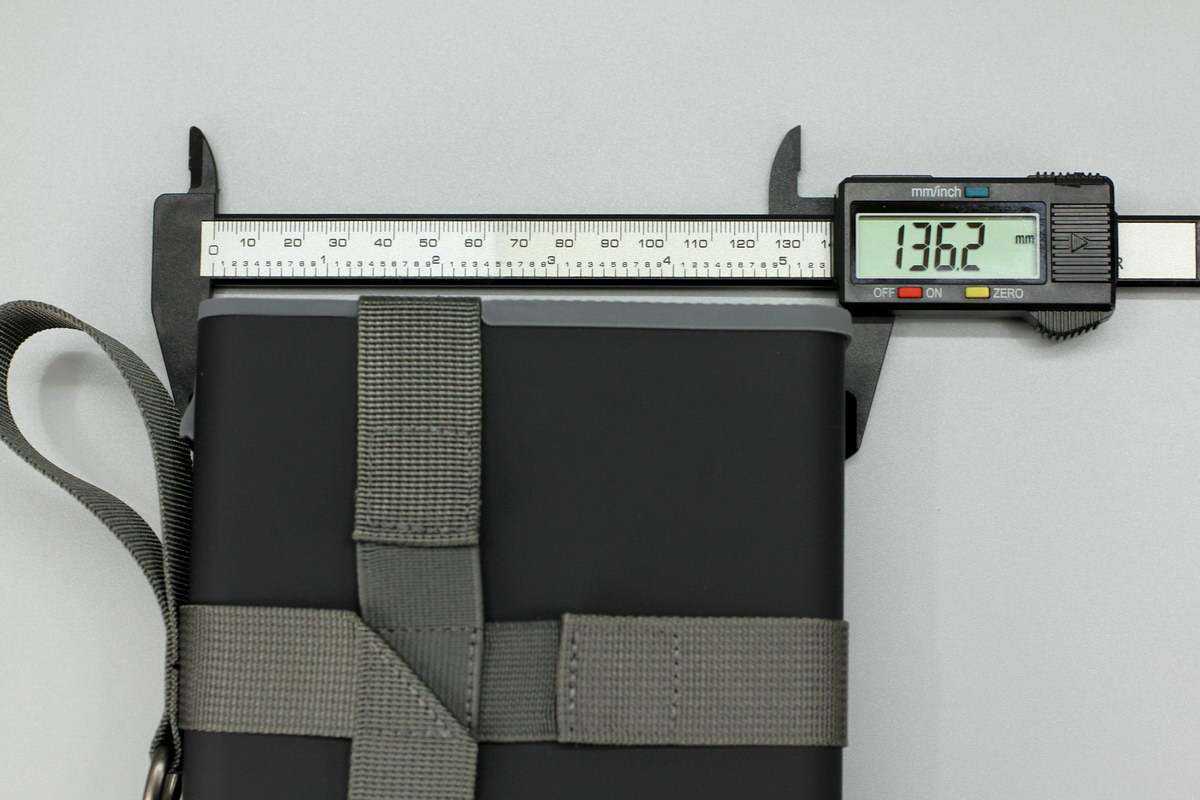

宽度为136.2mm。

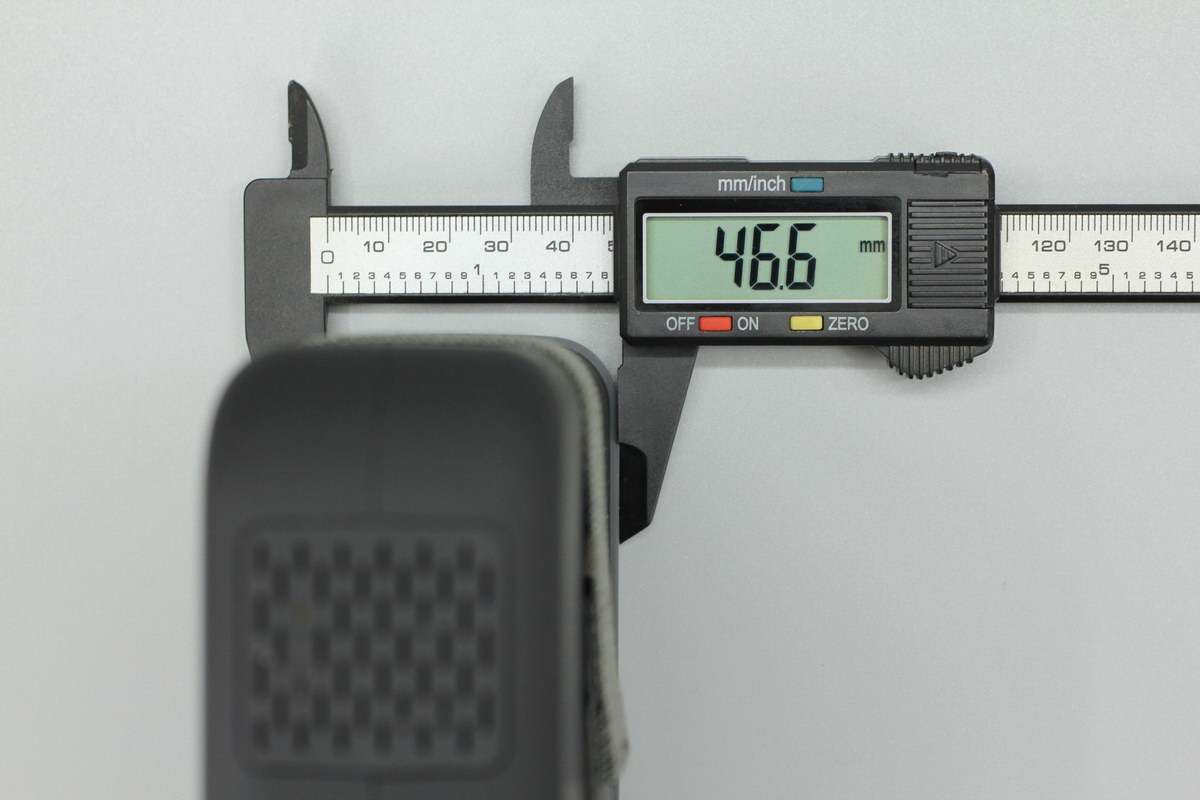

厚度为46.6mm。

产品重量约为791g。

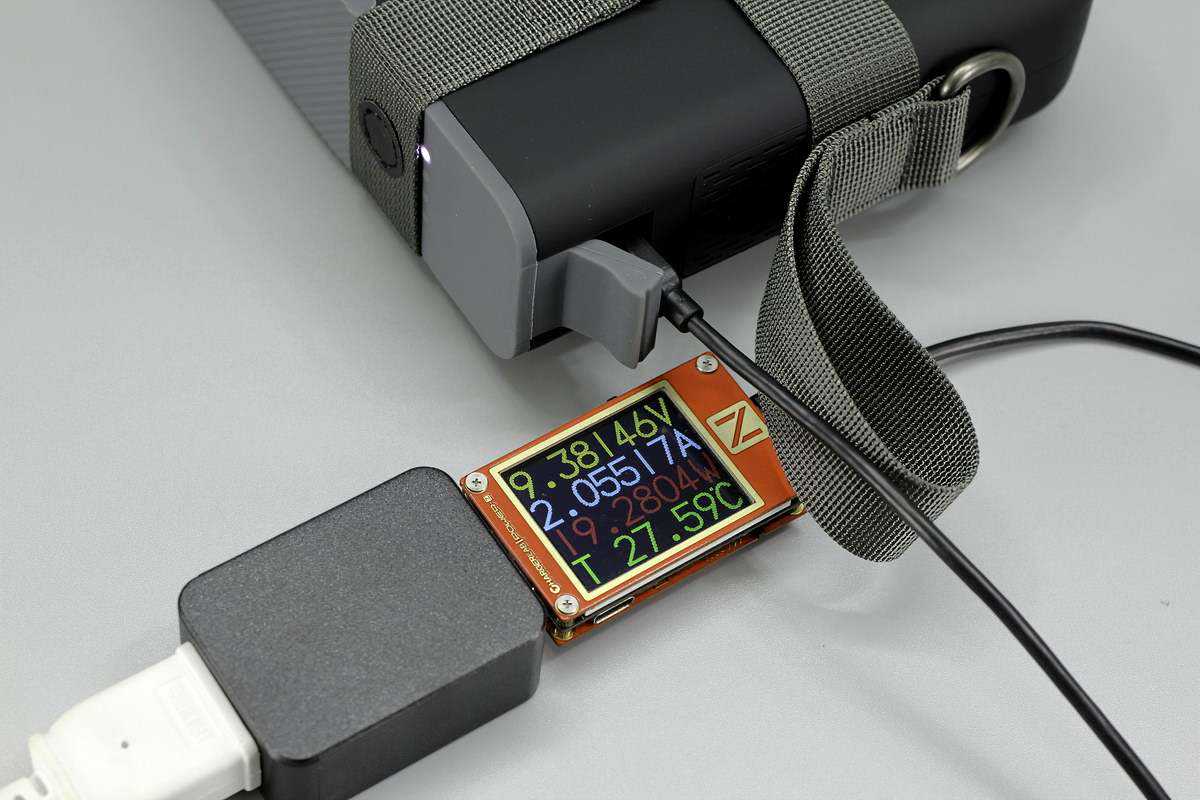

使用附带的充电器给电源充电，通过ChargerLABPOWER-ZKT002测得输入功率为9.38。

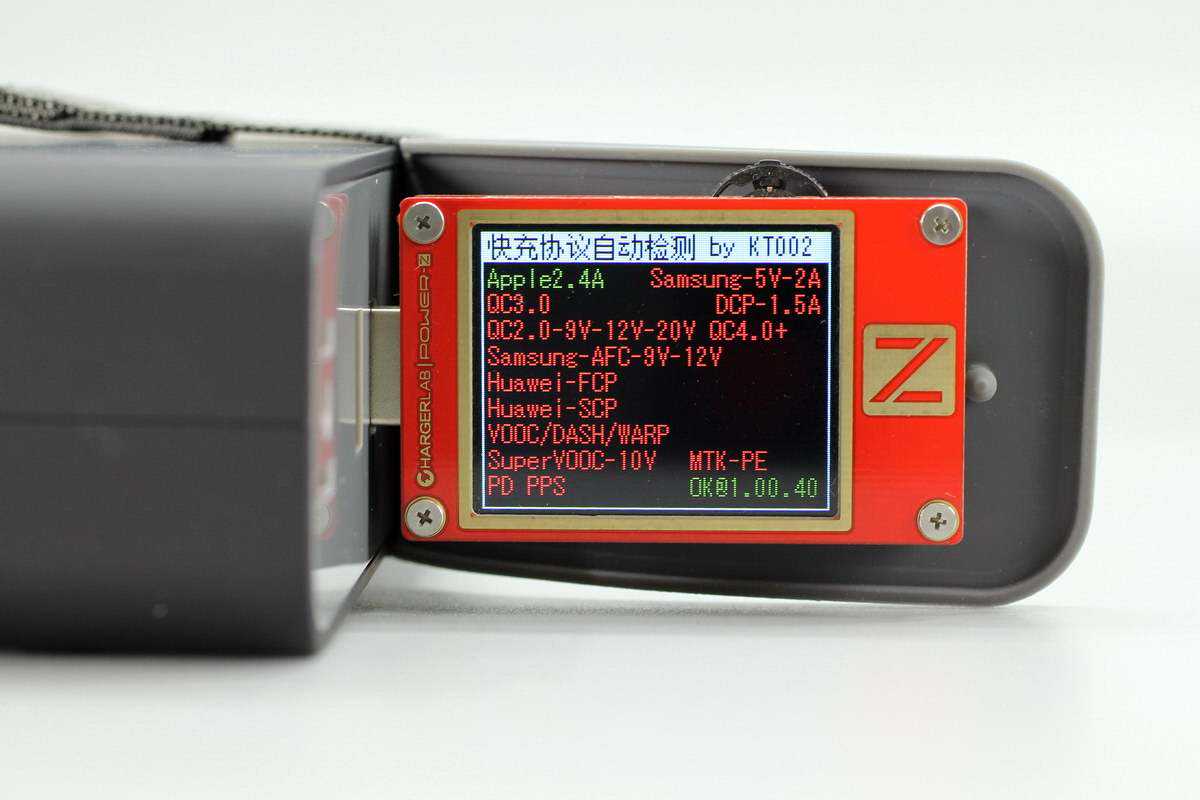

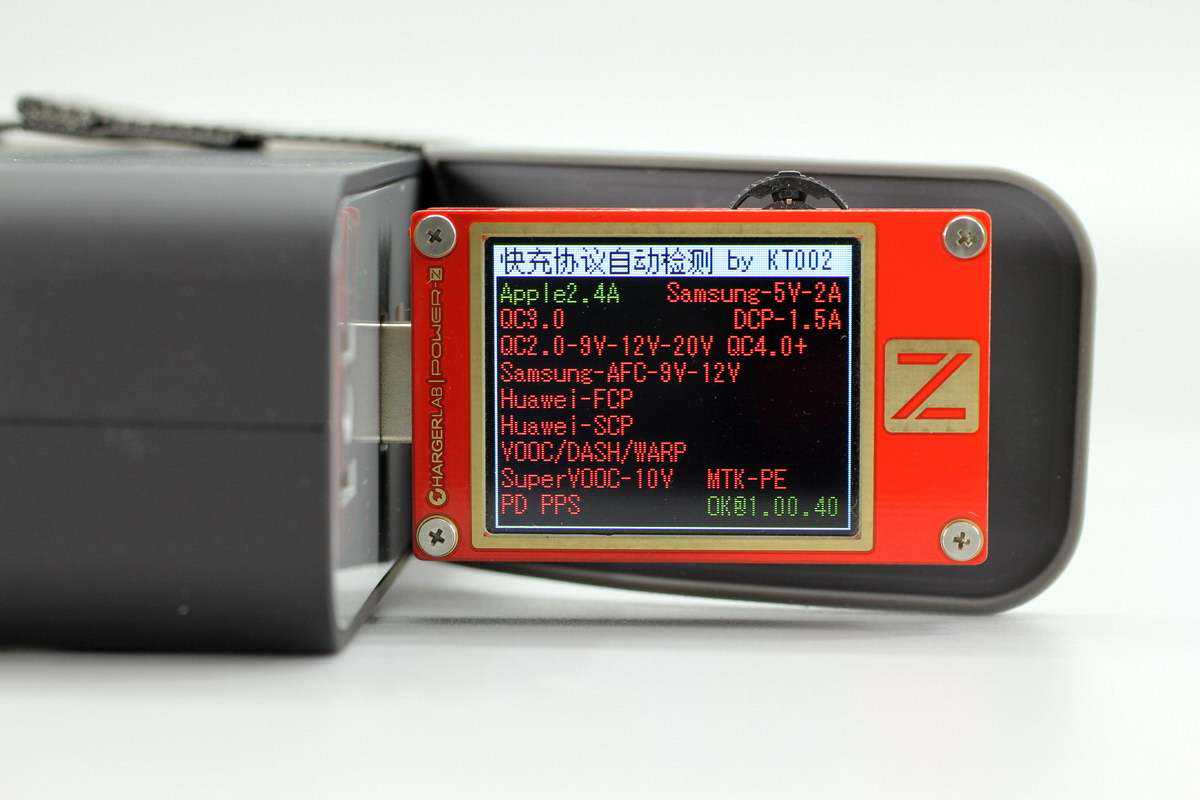

另外使用KT002测得USB-A口仅支持协议。

另一个A口也只支持协议。

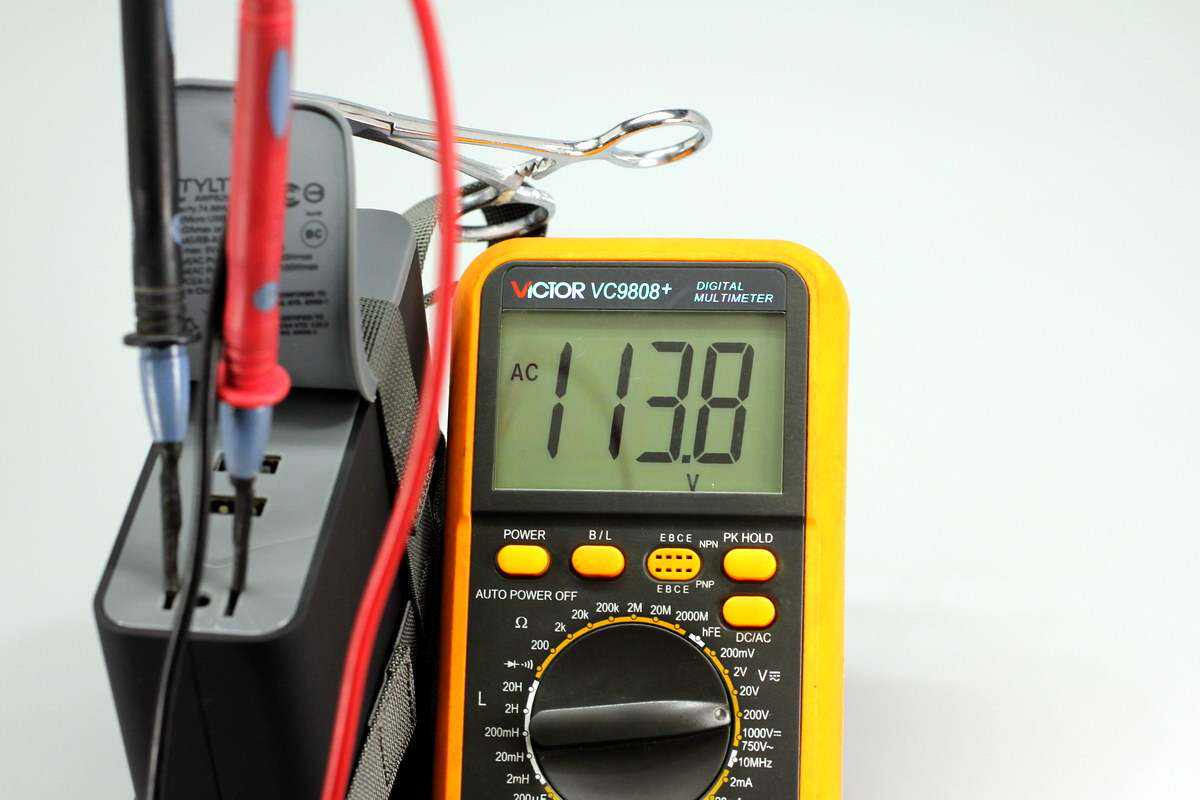

测得AC插口输出电压为113.8V。

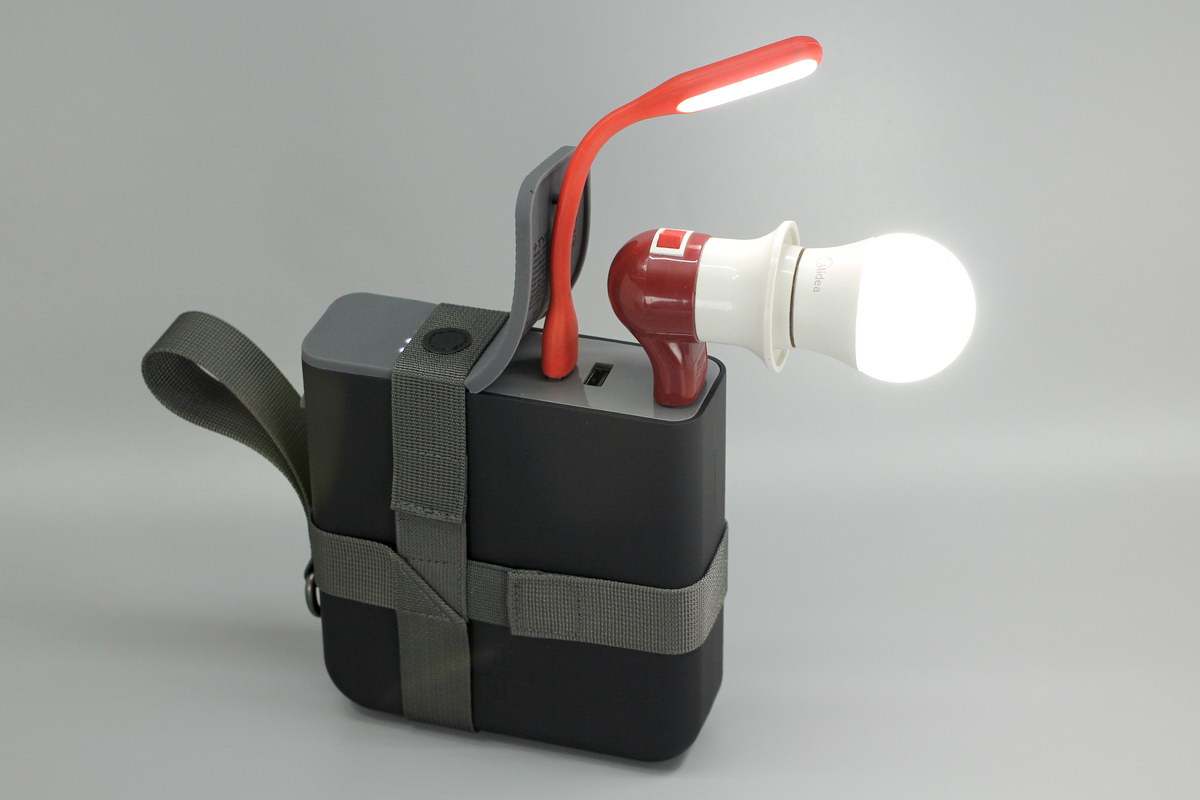

产品使用场景一览，例如可以接照明灯提供光源。

二、TYLT100W户外电源拆解

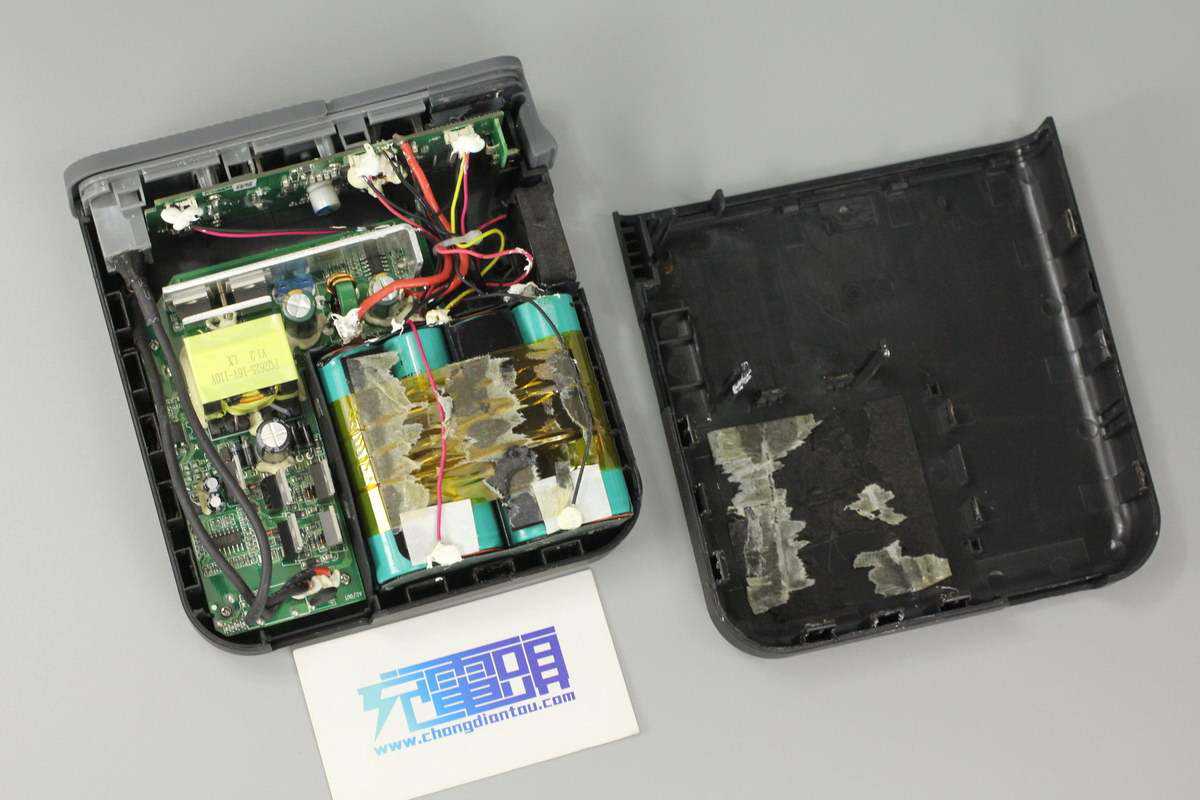

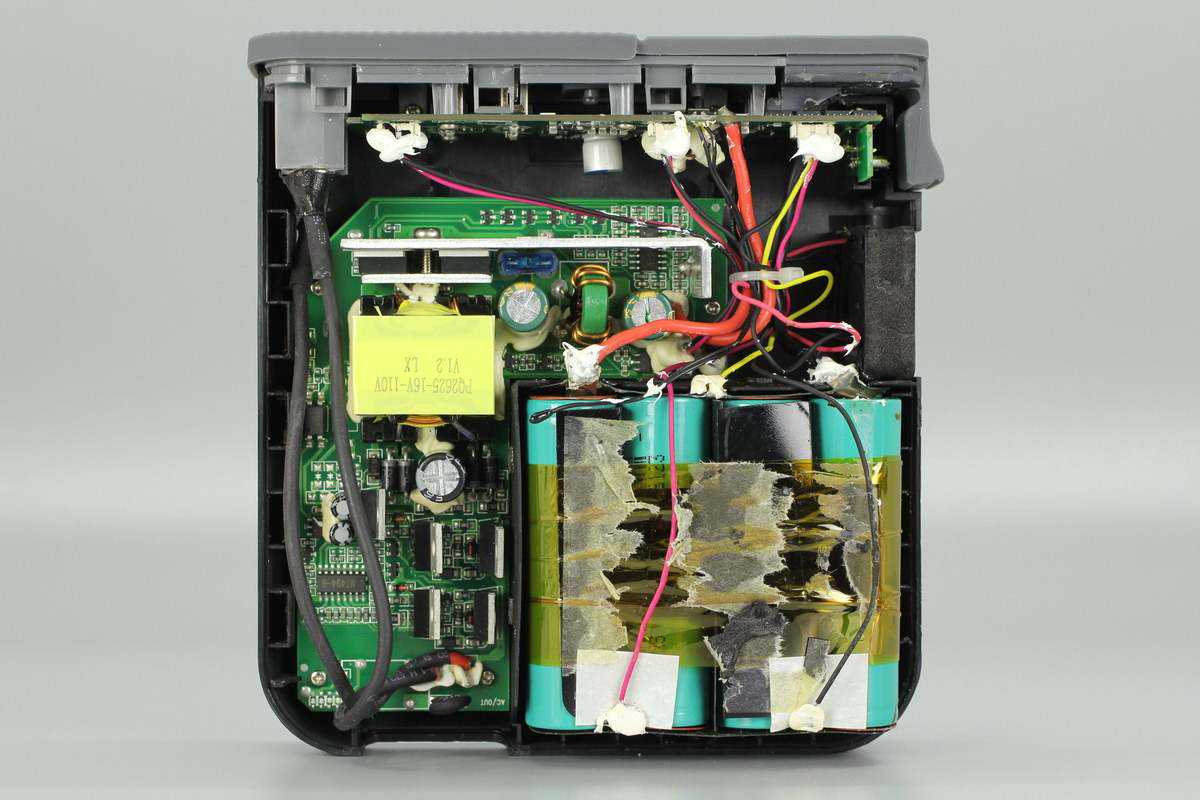

将机身壳打开，卡扣封装固定。

侧面固定有小风扇，来自FXDS富禧德硕电子，额定电压12V，通过了CE和RoHS认证。

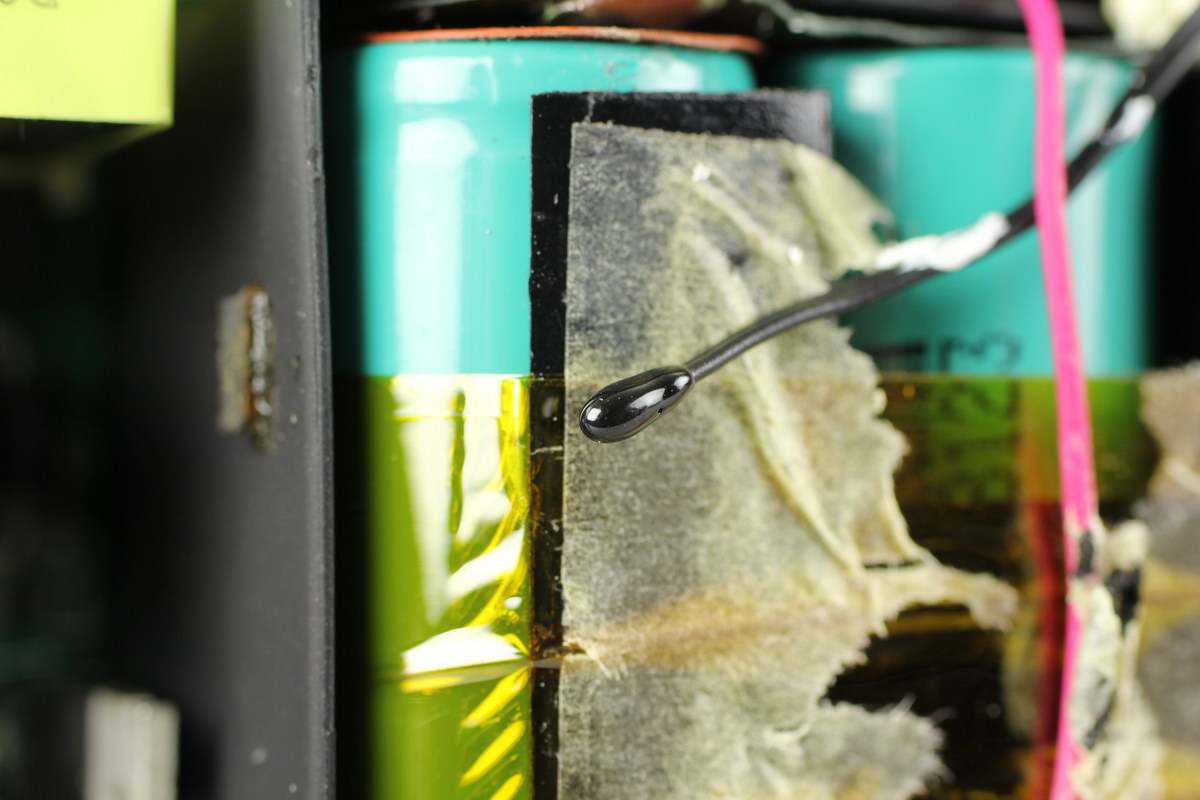

电池组配有热敏电阻进行温度监控。

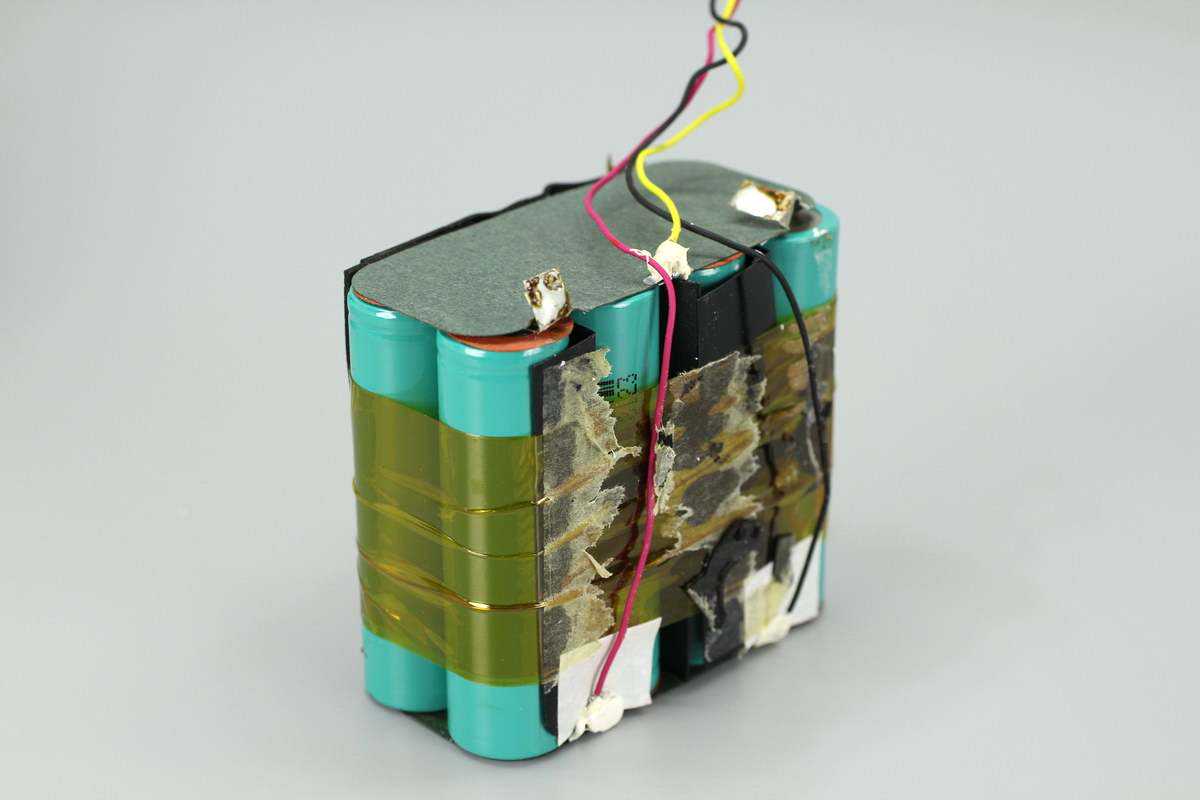

将电池组取出，两端贴有青稞绝缘纸，中间缠绕胶带固定，电池两两之间设有隔离板。

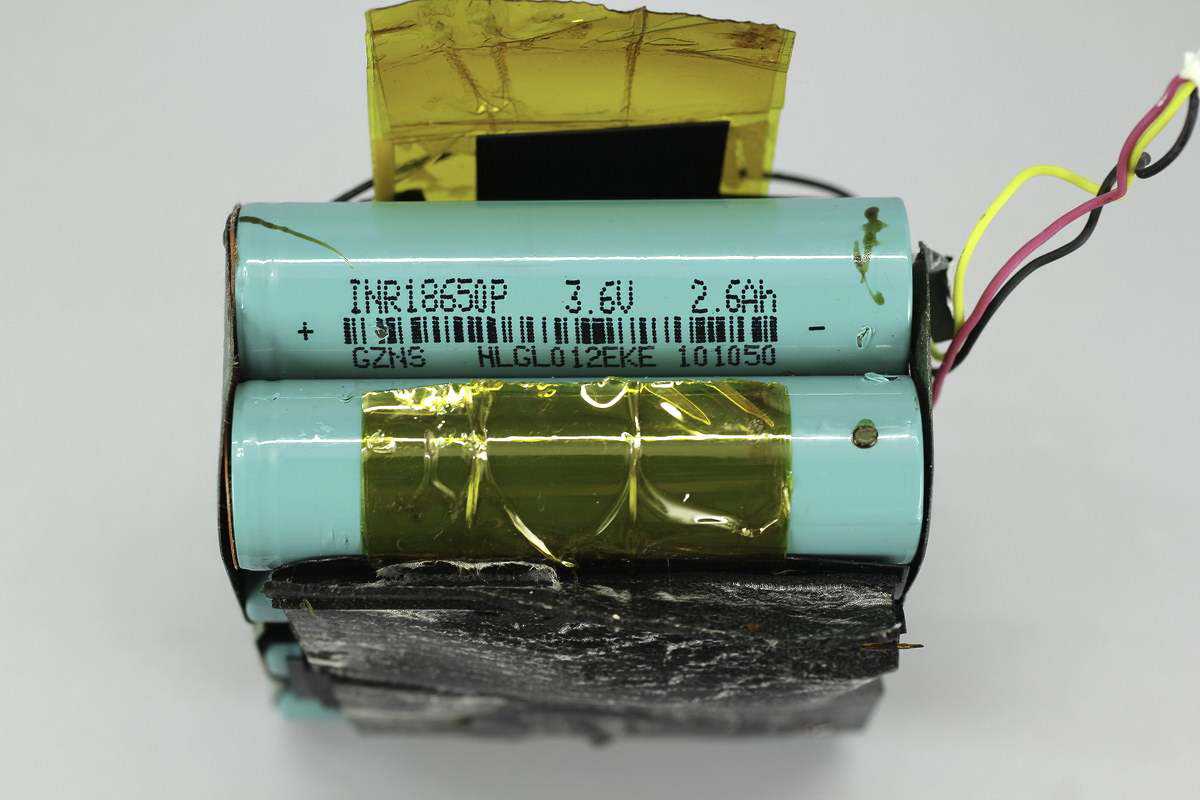

电池型号INR18650P，单颗规格为3.6V/2.6Ah，一共8颗。

逆变器PCB板一侧设有散热片帮助MOS管散热，和AC插口连接的导线套有绝缘管。

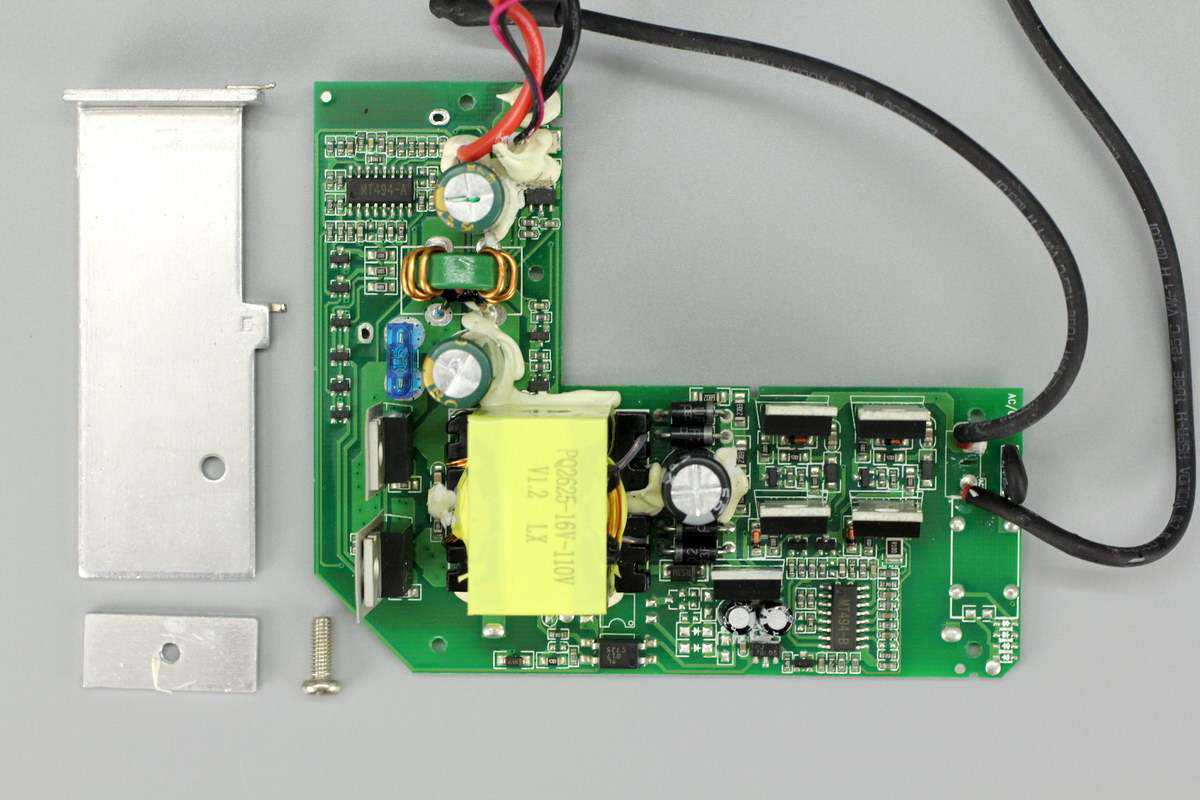

取下逆变器升压开关管的散热片，采用螺丝固定，导热垫绝缘。

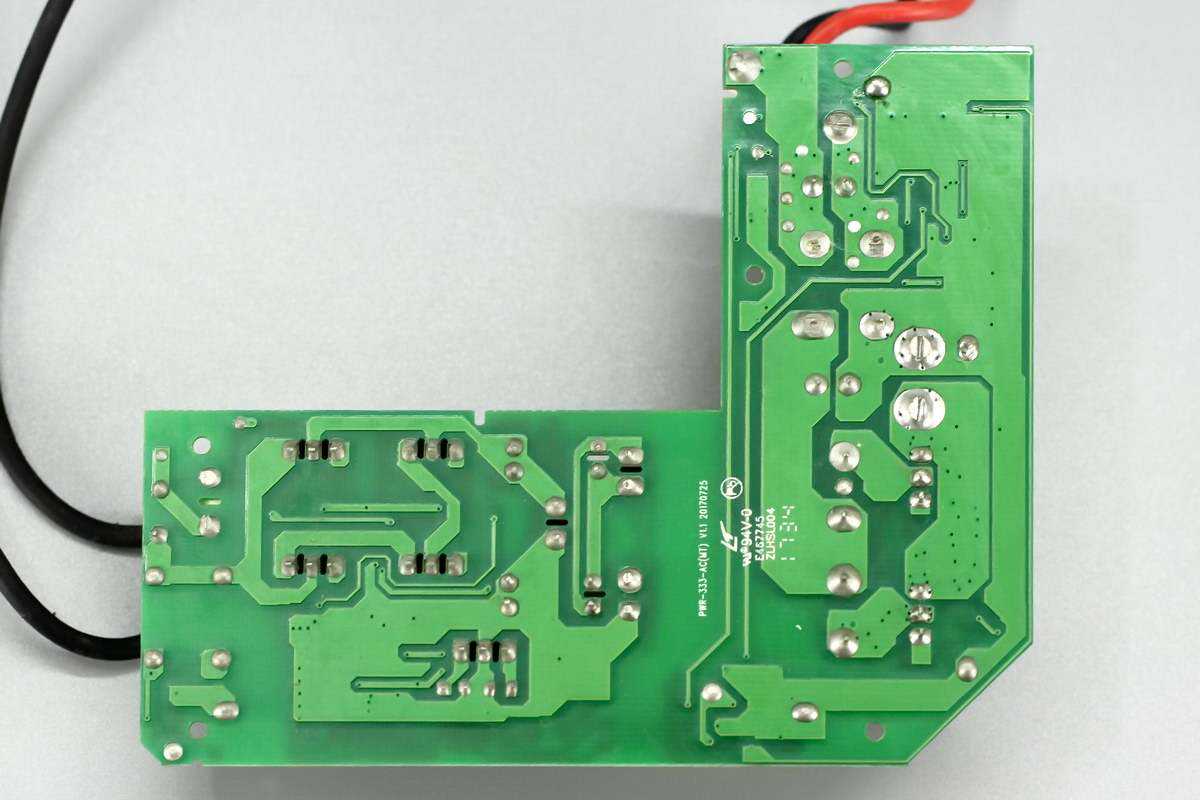

板子背面没有焊接元件。

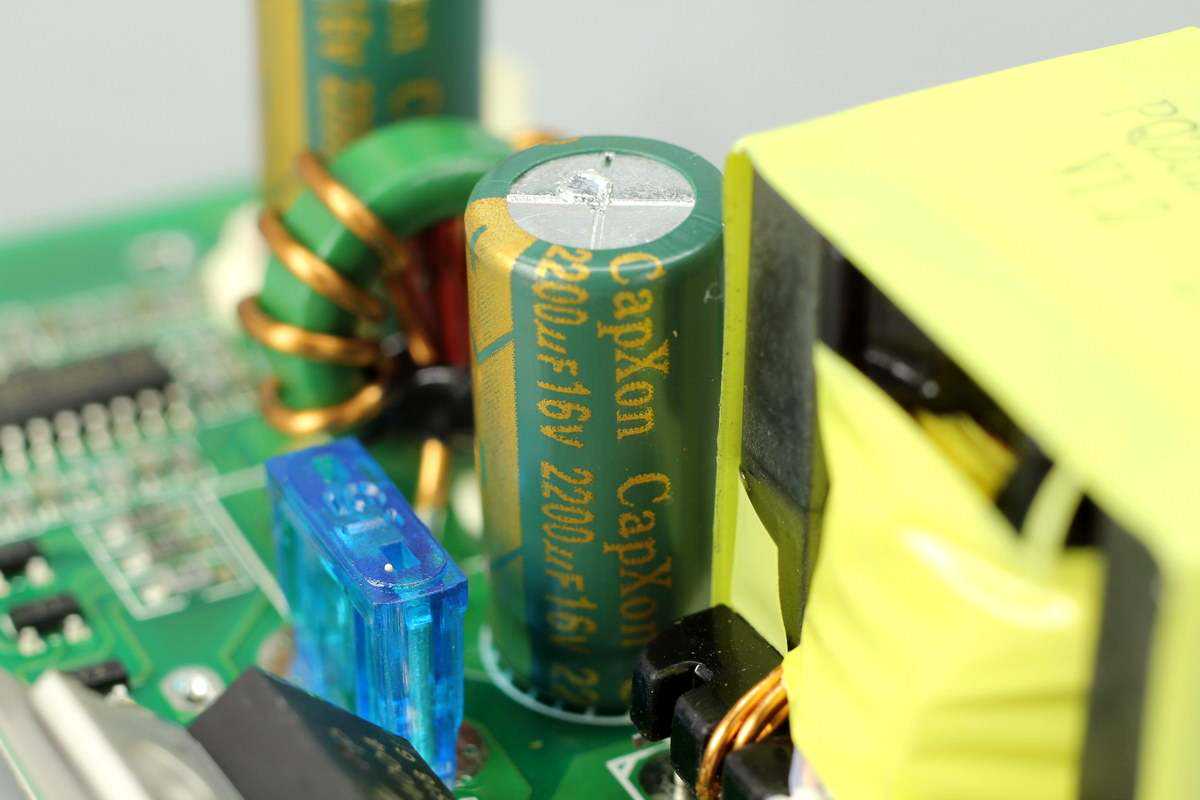

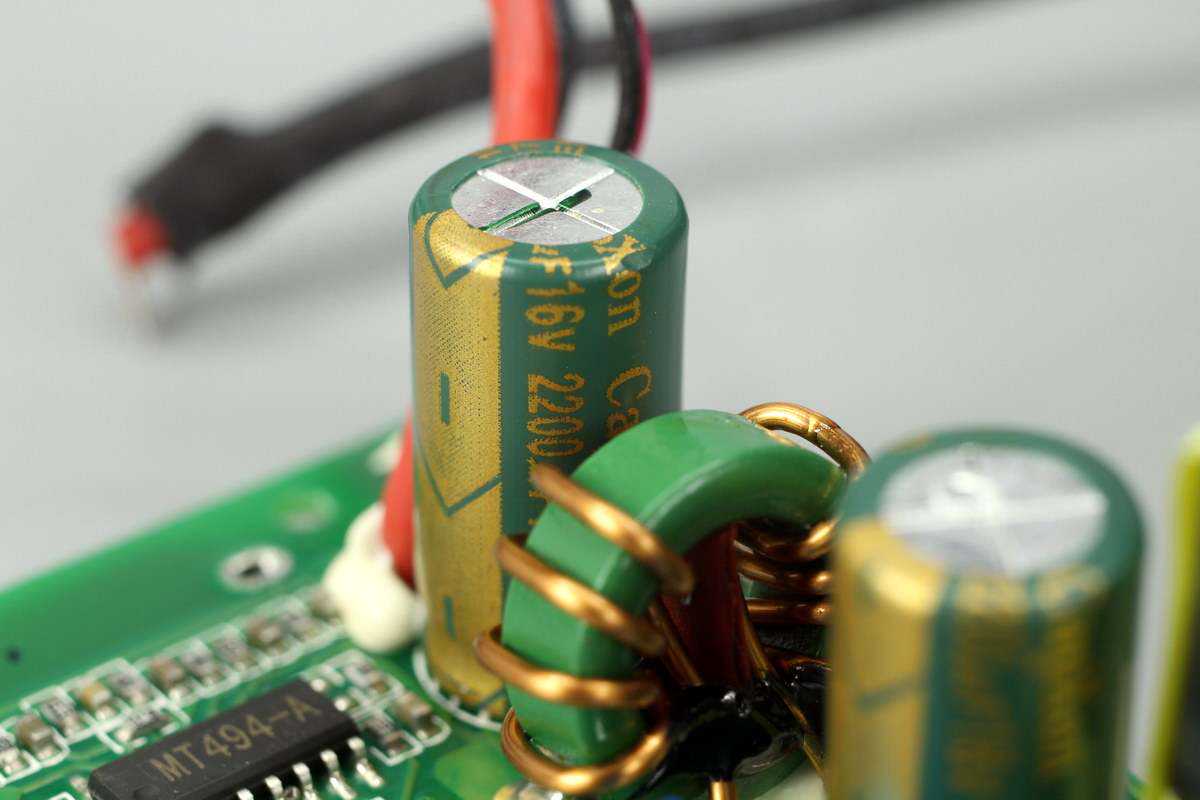

输入滤波电解电容来自丰宾，规格为16V2200μF。充电头网了解到，丰宾电容还被华为、绿联、ANKER、小米、vivo、惠普等知名品牌的百余款快充产品采用。

另一颗电容也是来自丰宾，规格一样。两颗电容间还有一颗滤波电感。

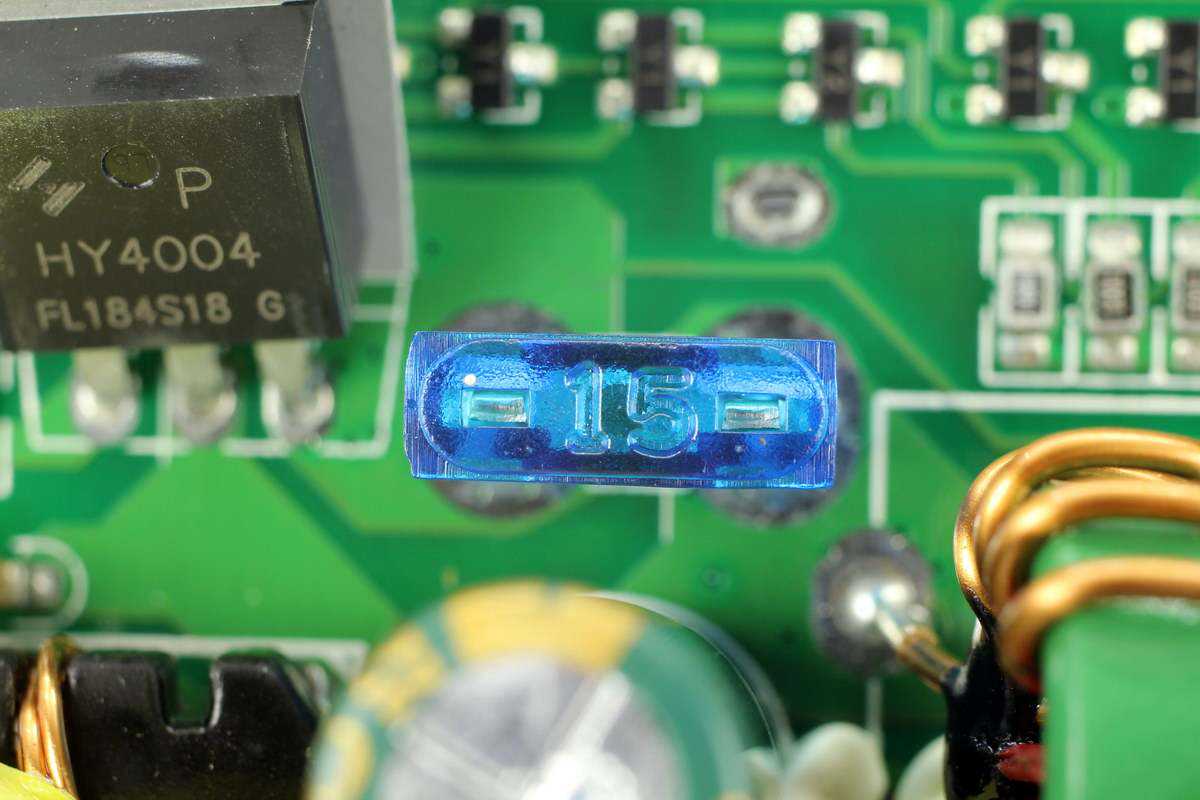

电池端输入保险丝，额定电流15A。

78L05三端稳压芯片。

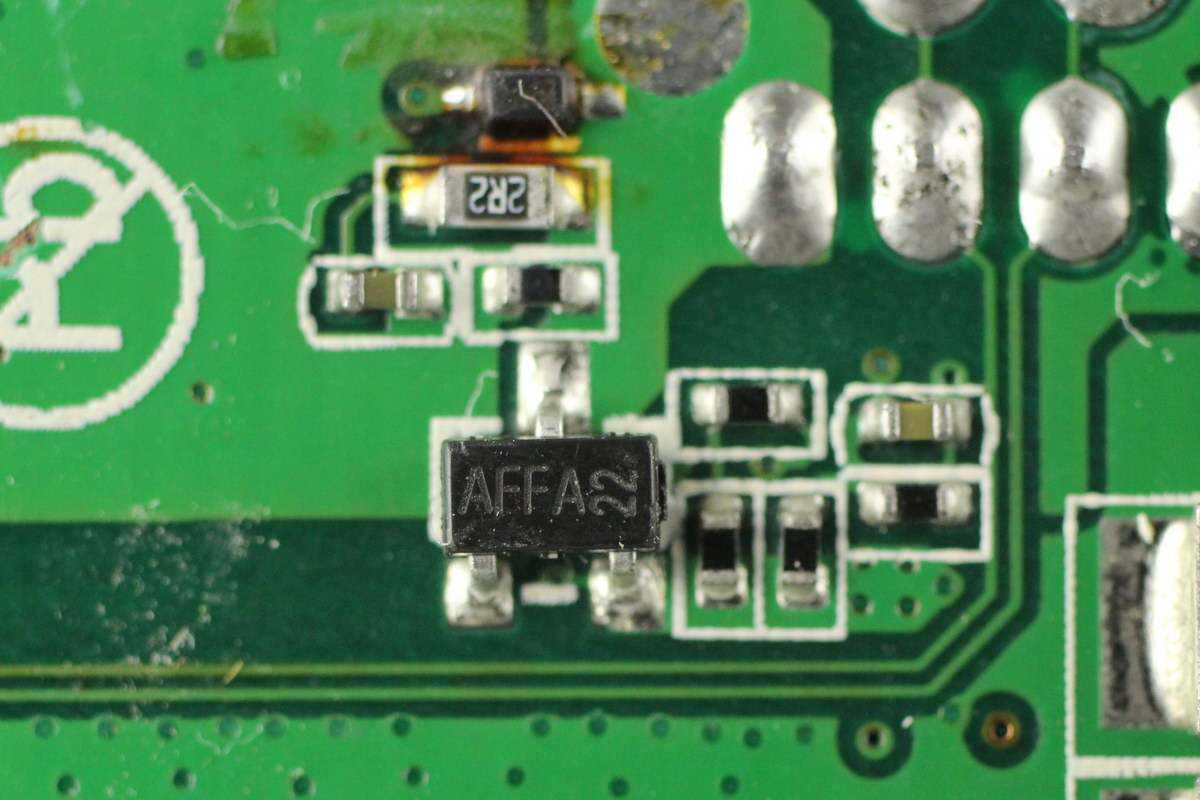

信号处理的MOS管。

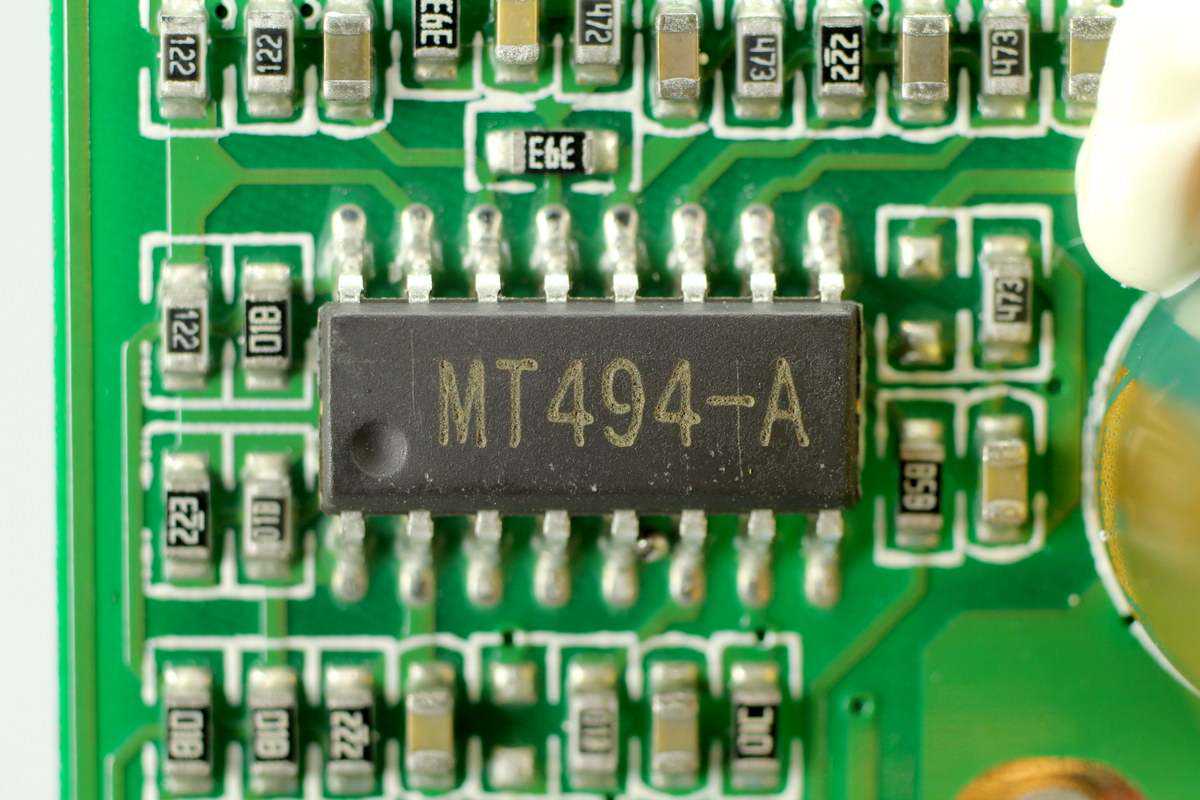

逆变升压控制器特写，丝印MT494-A。

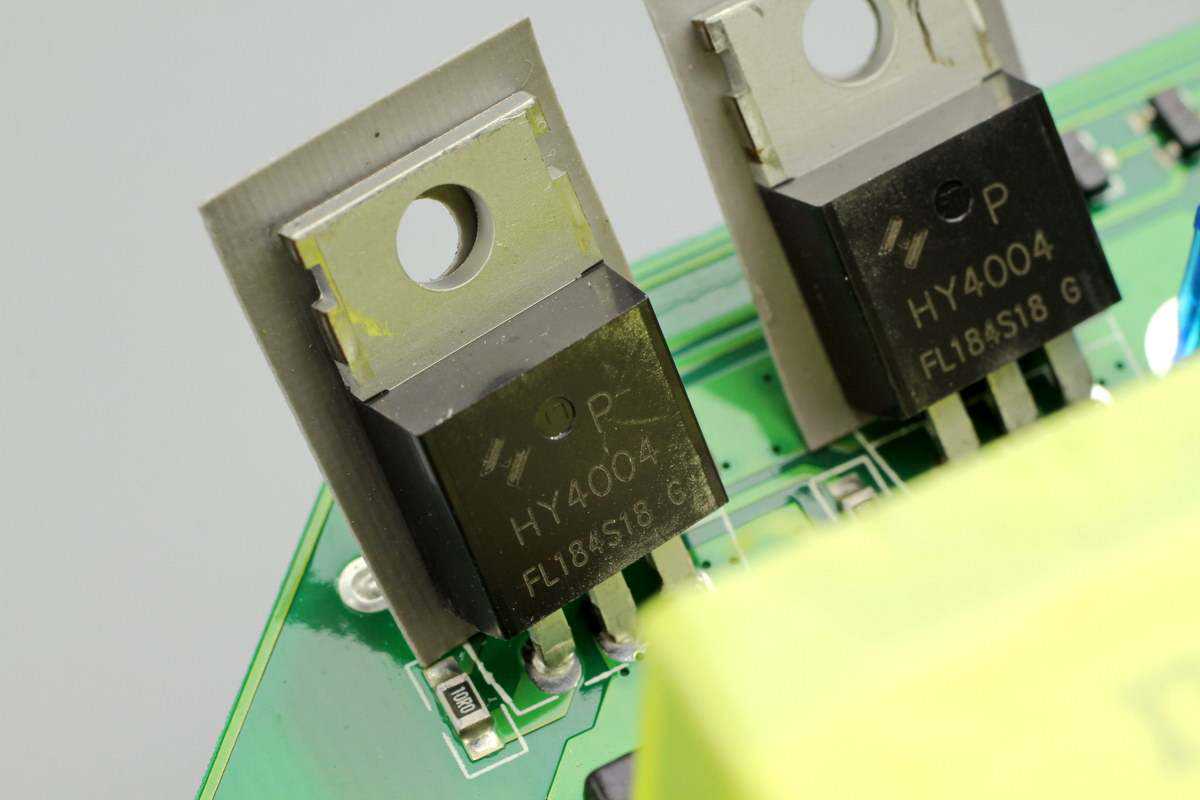

逆变升压MOS管采用华羿HY4004P，NMOS管，耐压40V，导阻2.5mΩ，TO-220FB-3L封装。

EL817光耦。

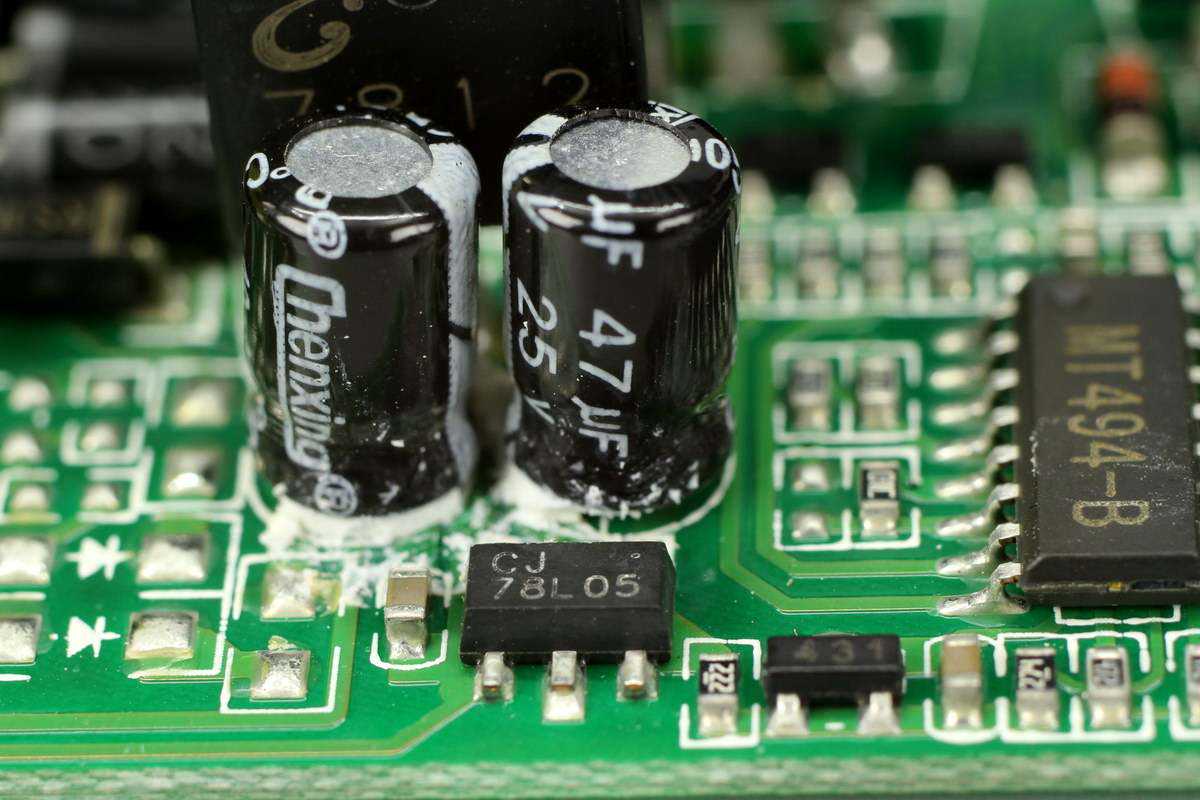

两颗小电容规格为25V47μF。

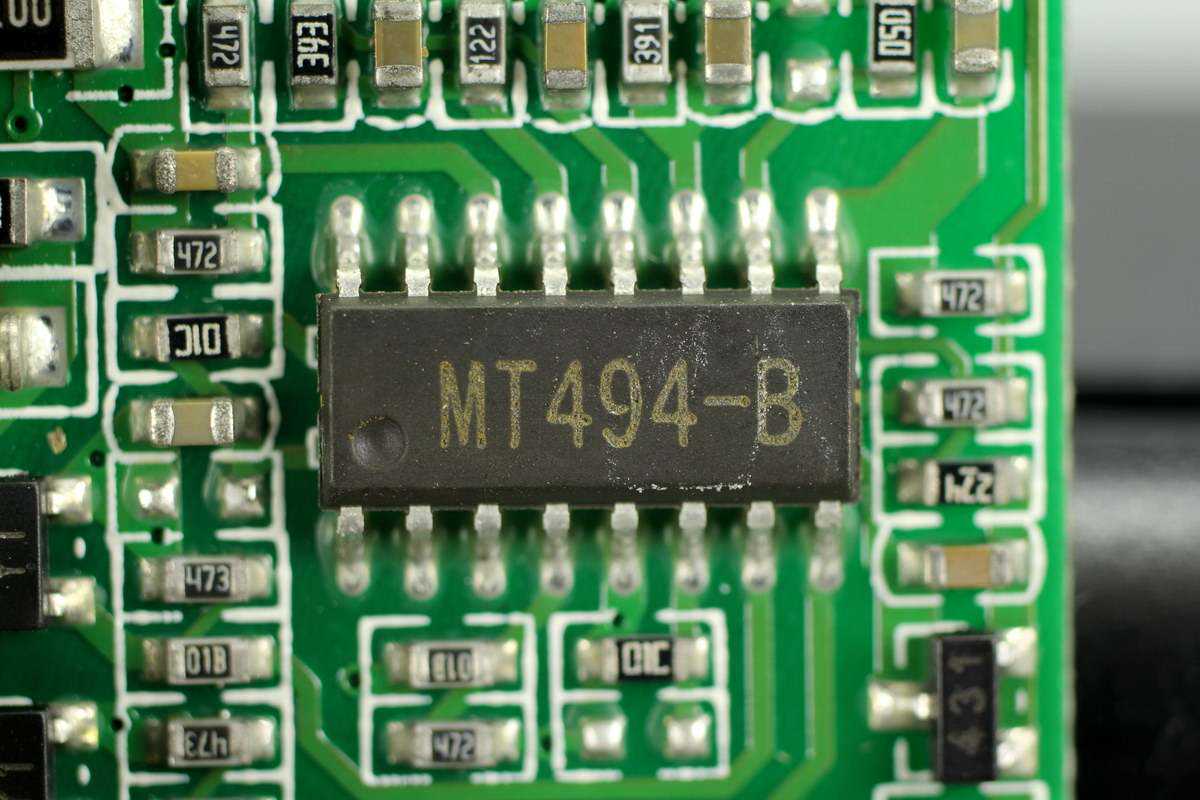

正弦波逆变器控制芯片，丝印MT494-B。

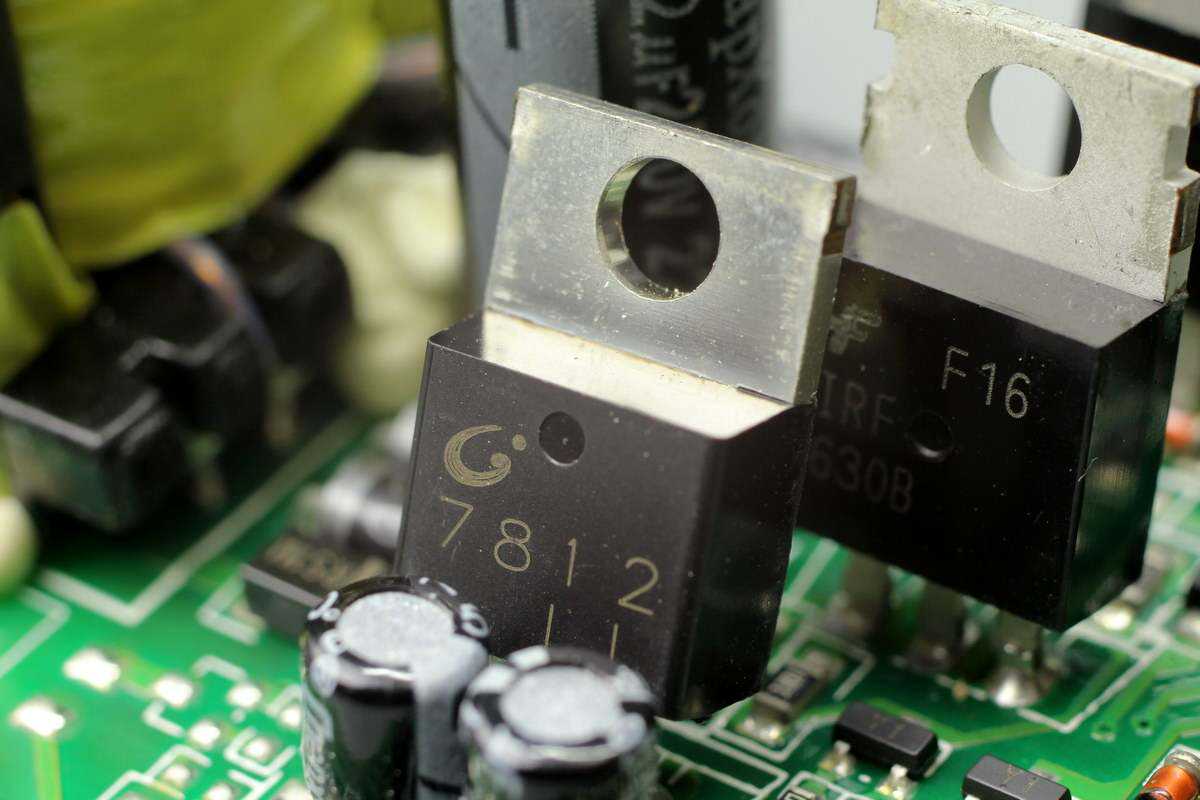

7812三端稳压芯片。

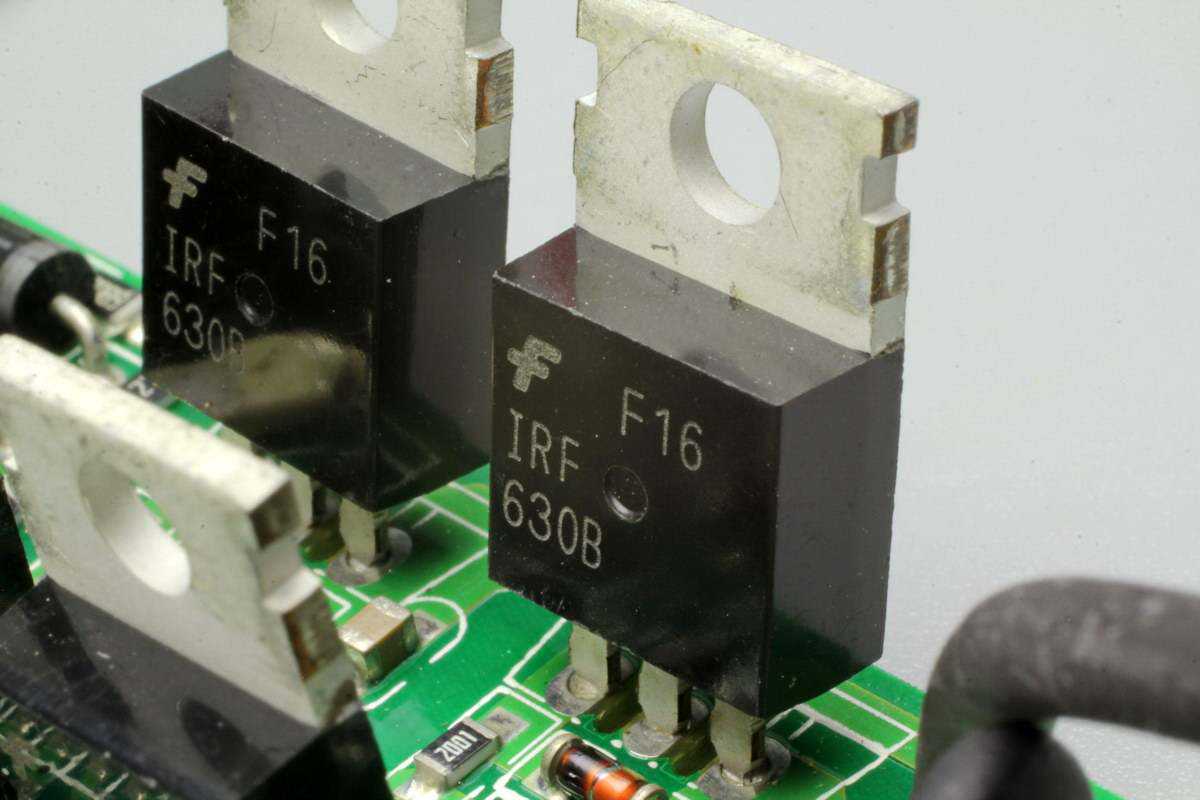

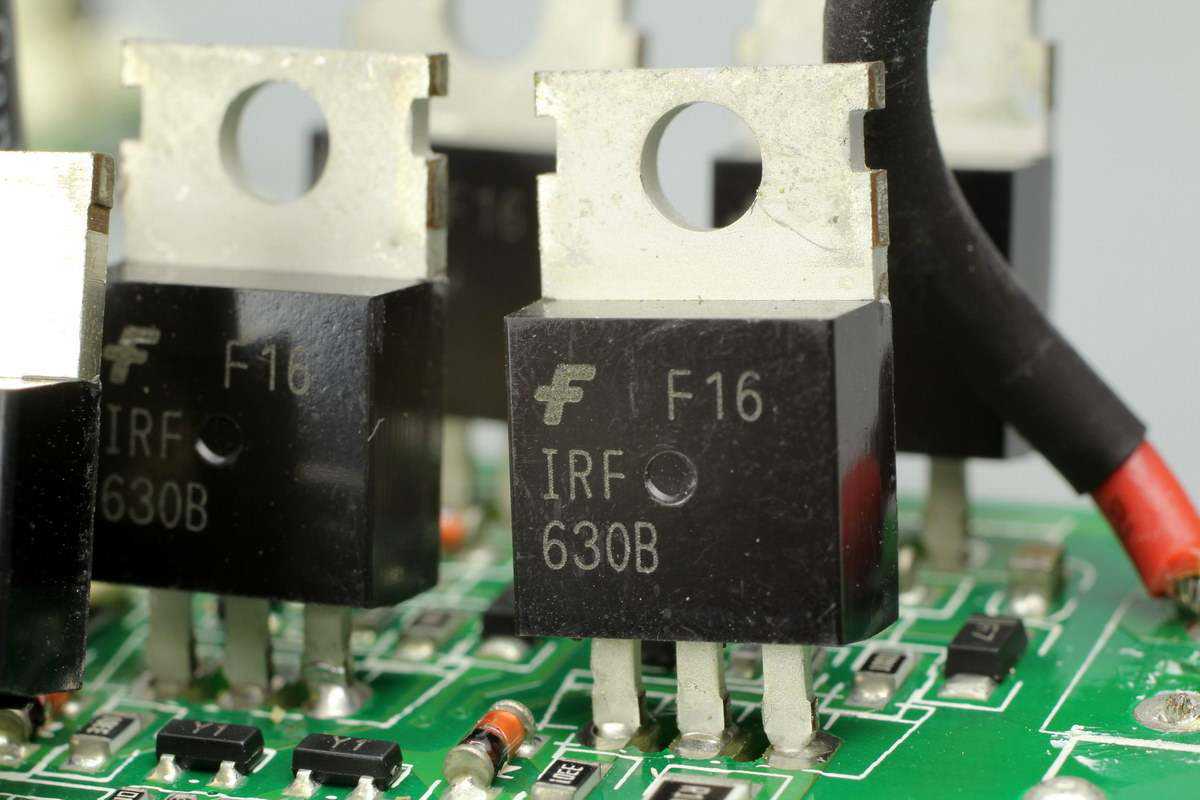

安森美IRF630B，NMOS管，耐压200V，导阻0.4Ω，TO-220封装，采用四颗用于输出调制。

另外两颗特写。

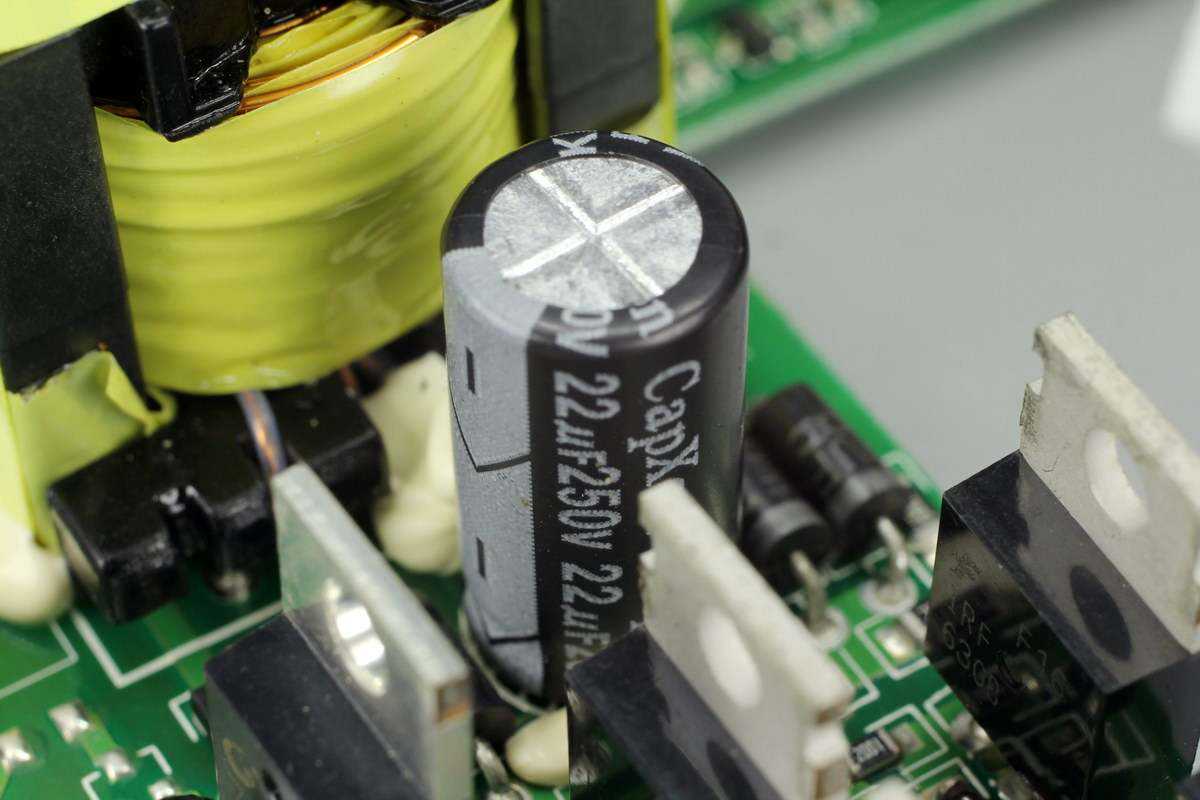

输出滤波电解电容也是来自丰宾，规格为250V22μF。

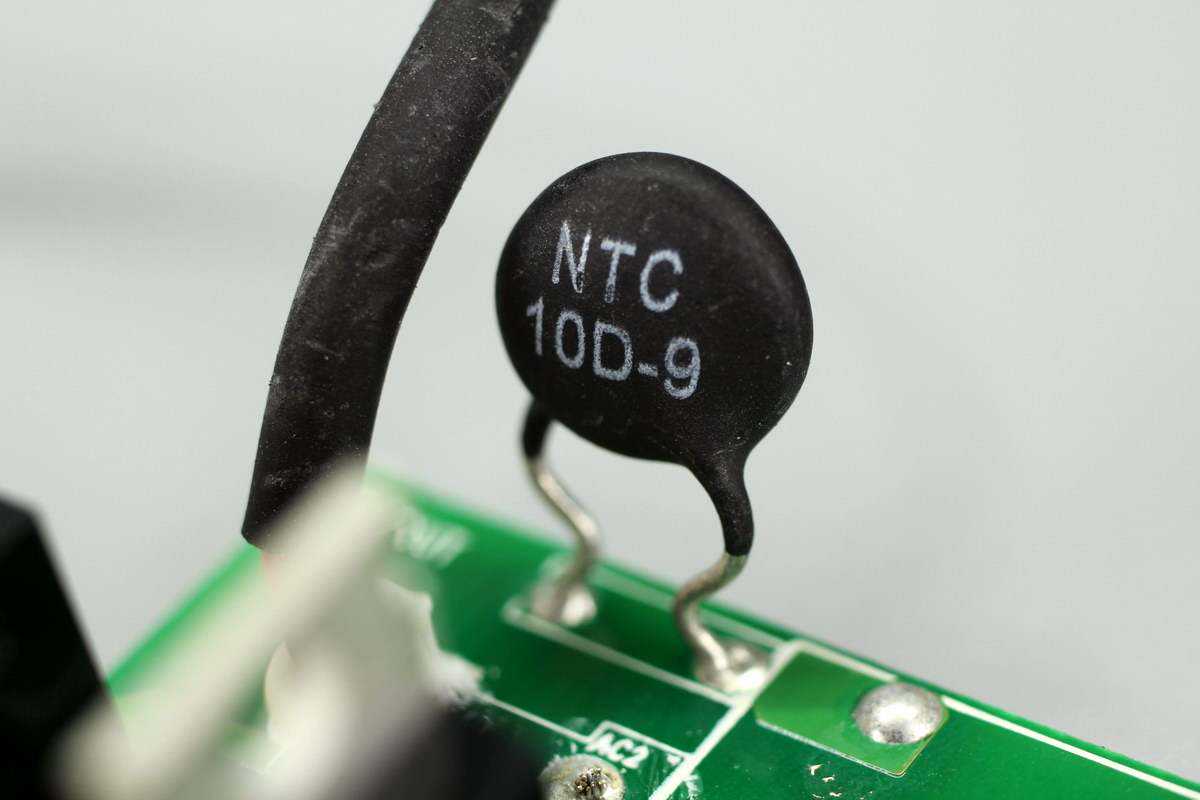

一颗NTC浪涌抑制电阻。

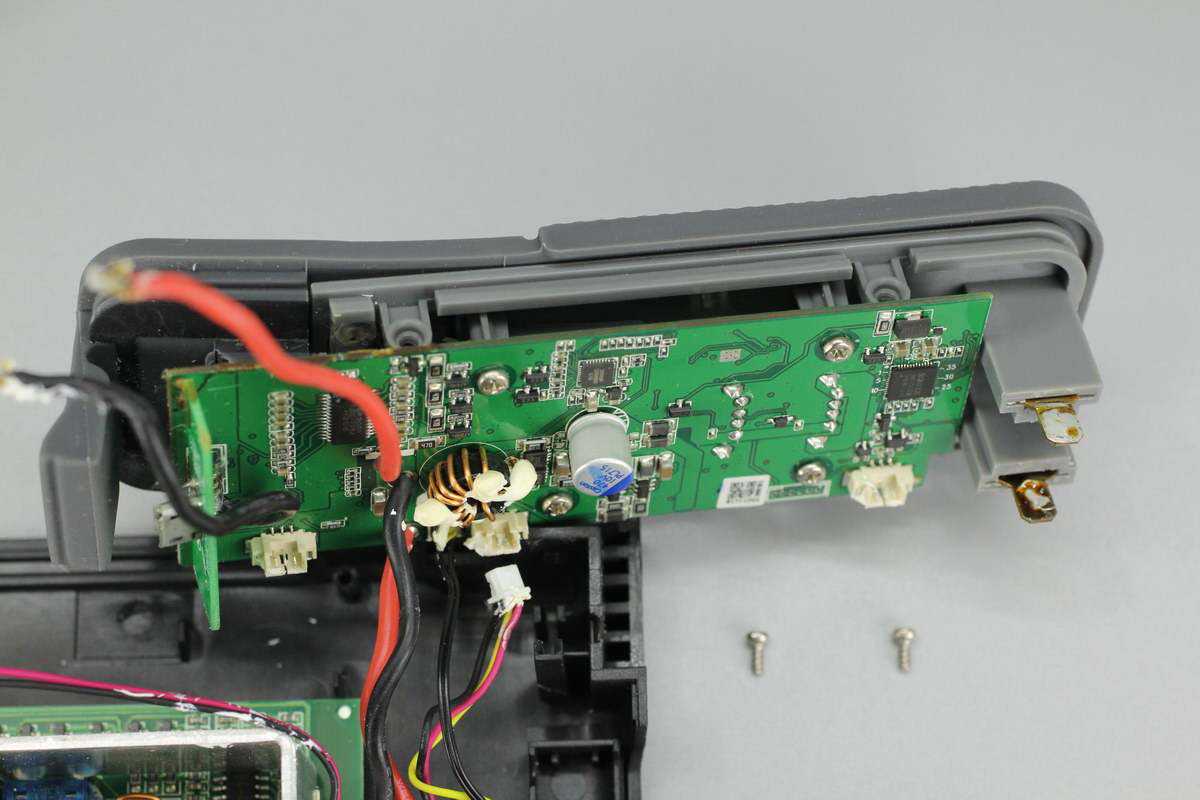

板子一侧垂直焊接MicroUSB母座小板。

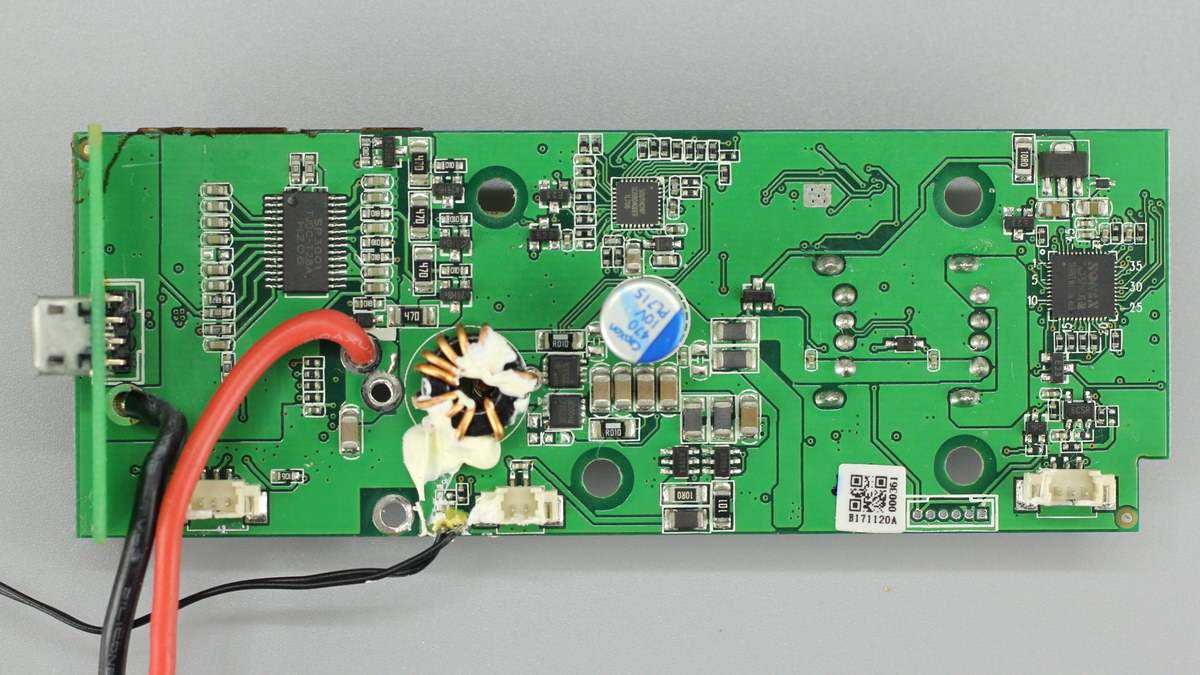

板子正面一览，中心设有一颗固态电容，电感打胶加固。

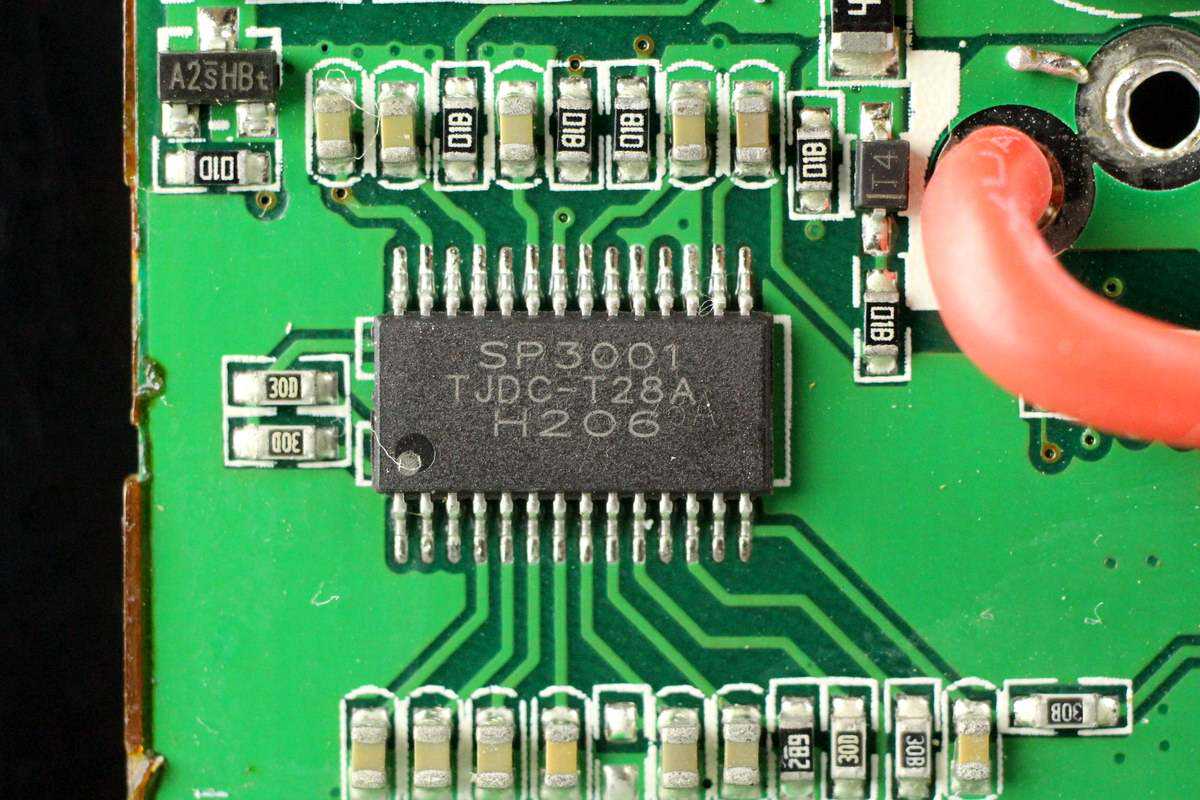

丝印SP3001的电池保护芯片。

电池均衡电路特写，采用电阻均衡方式。

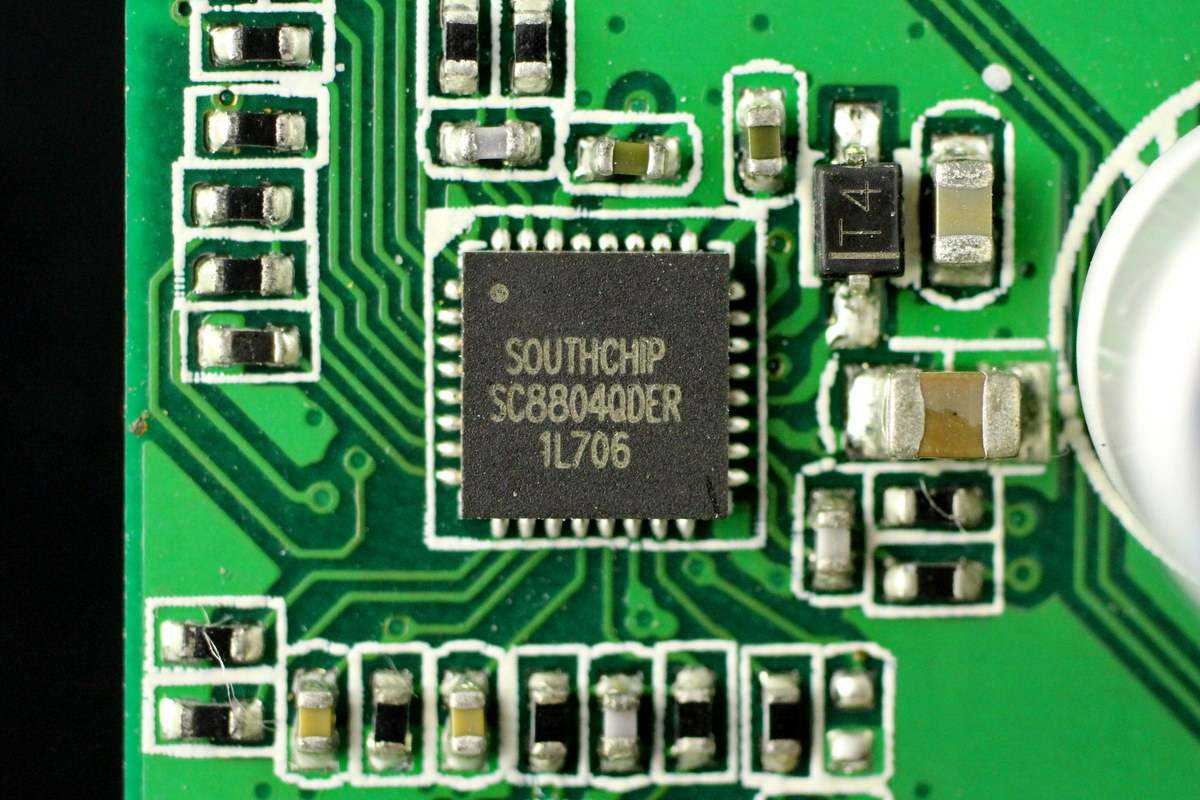

南芯SC8804双向升降压控制器，用于USB-A口输出电压转换。

南芯SC8804资料信息。

充电头网拆解了解到，南芯半导体的快充方案广泛应用在充电器、无线充、车充、充电宝、储能电源等各个方面，并被立讯精密65W1A1C氮化镓快充、华为66W超级快充车充、华为50W超级快充无线车充、紫米20号200WPD快充移动电源、小米20000mAh移动电源50W超级闪充版、三星10000mAh25WPD快充移动电源、公牛600W户外移动电源、安克PowerHouseII400户外电源等知名品牌的数十款产品采用。

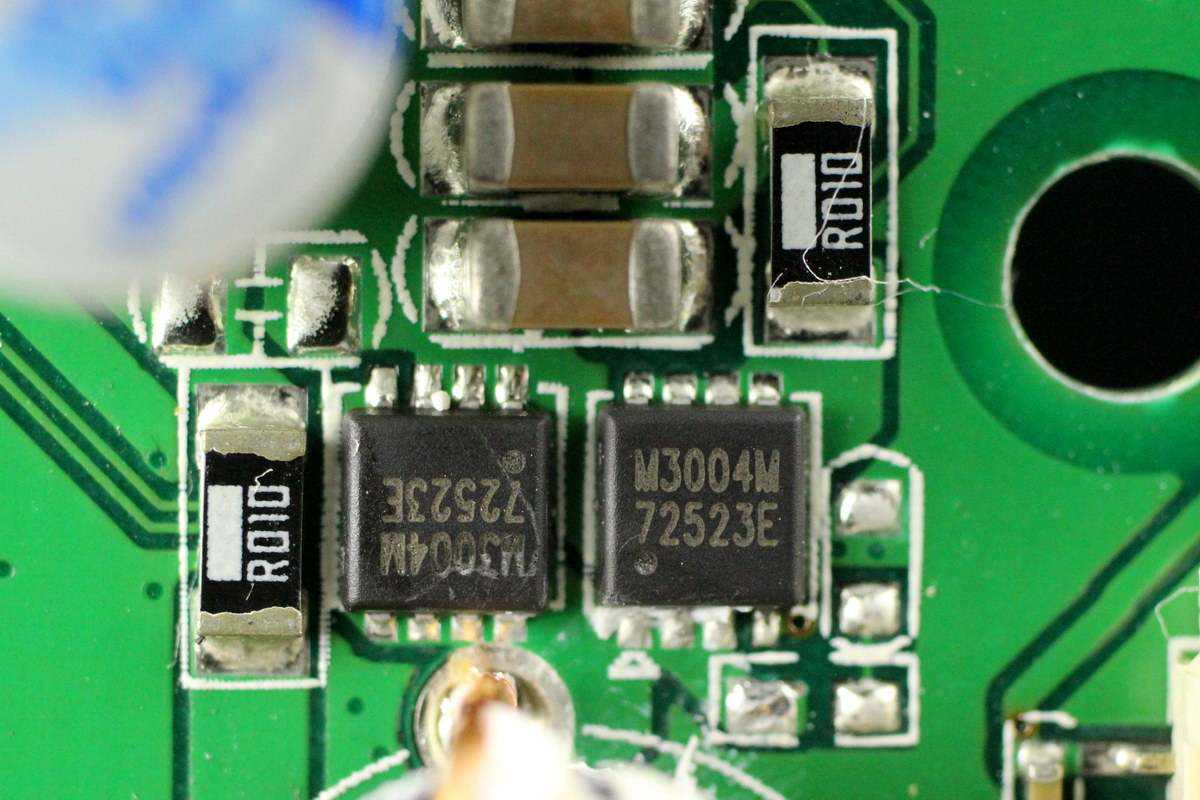

M3004M降压管。

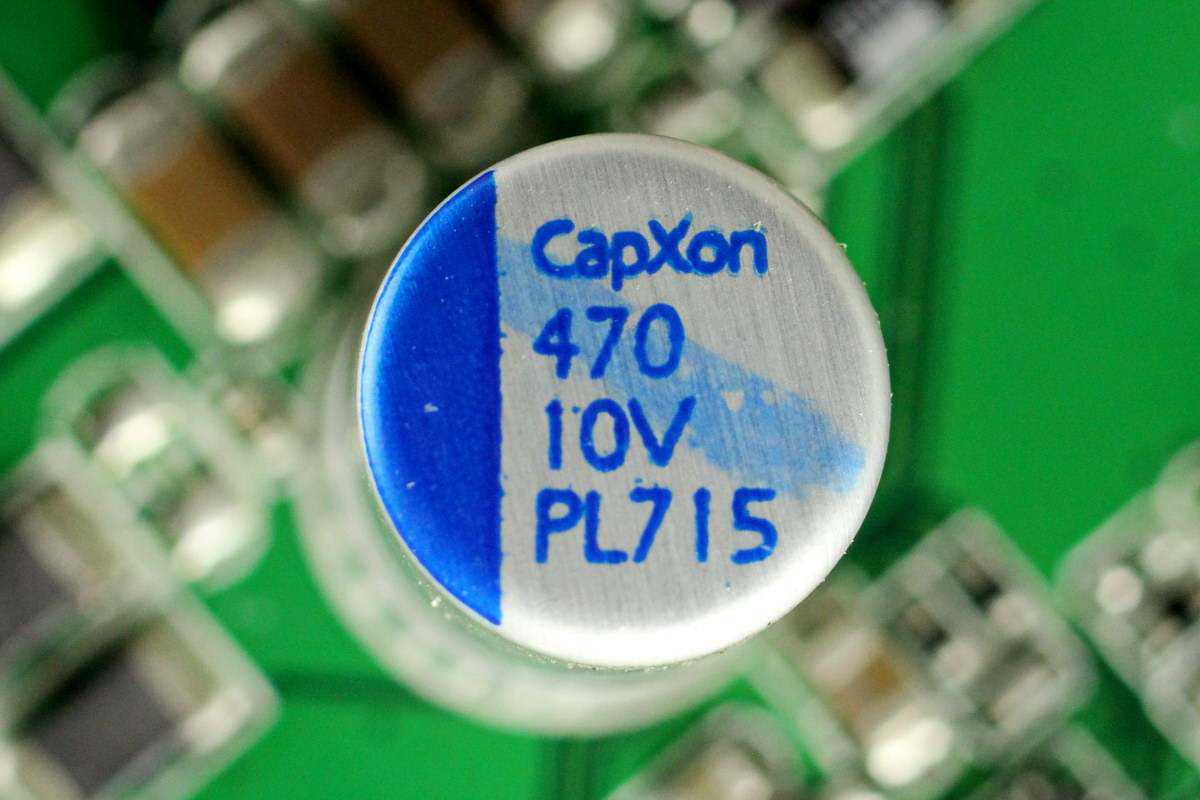

输出滤波固态电容特写，也是来自丰宾，规格为10V470μF。

两颗8205A双NMOS管，用于电路开关控制。

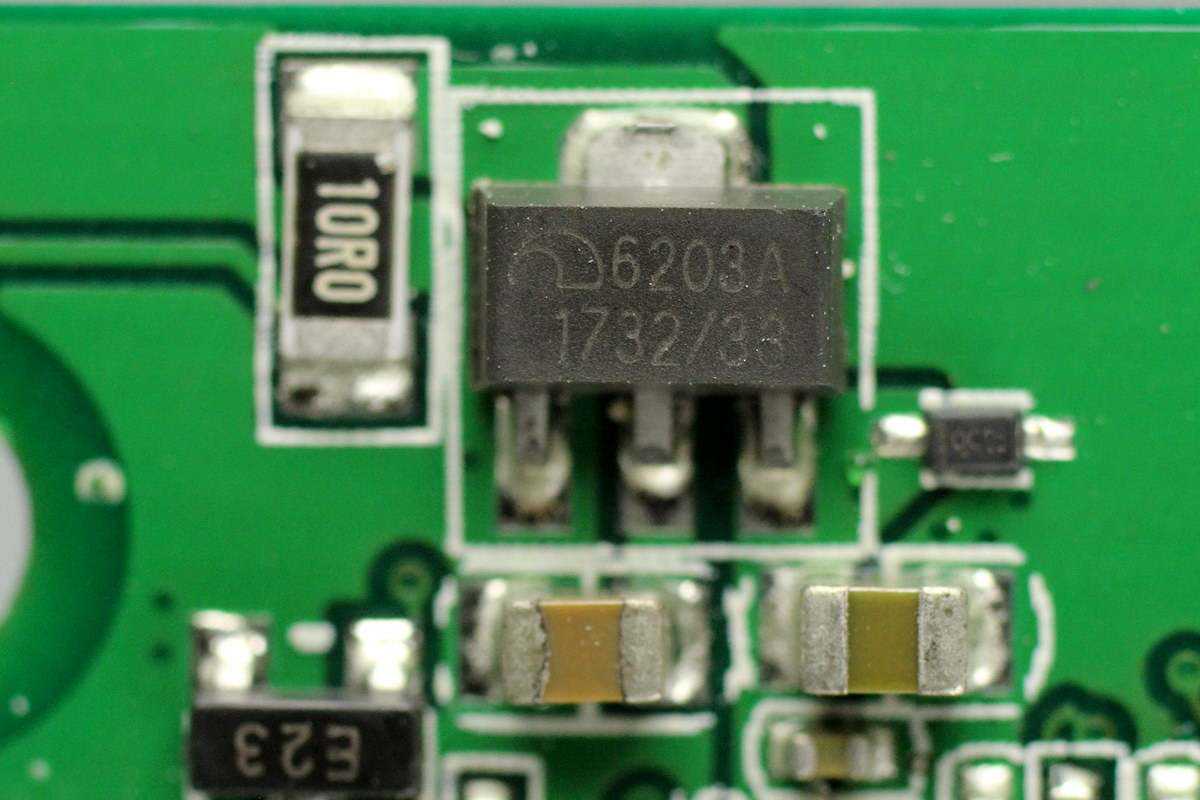

微盟ME6203A，三端稳压，为主控单片机供电。

松翰科技SN8F5708相容MCS-51指令集的八位元微控制器，并在相同的执行频率标准下，其效率最大可达原始8051的12.1倍。同时，透过先进的半导体技术拓展工作电压范围（1.8V至5.5V）和操作温度（-40°C至85°C），让产品得以在各种运用场合中，高速地运作。

在此款微控制器中，内建16KBROM、256bytesIRAM和1KBXRAM。在硬体乘、除法单元（MDU）的辅助下，得以大幅度地增快複杂数学运算。此外，微控制器亦具备12位元高精度ADC、2组运算放大器（OP-Amp）、2组比较器电路、3组PWM产生器、3组16位元计数器（timer）和UART、SPI、I2C的通讯界面。

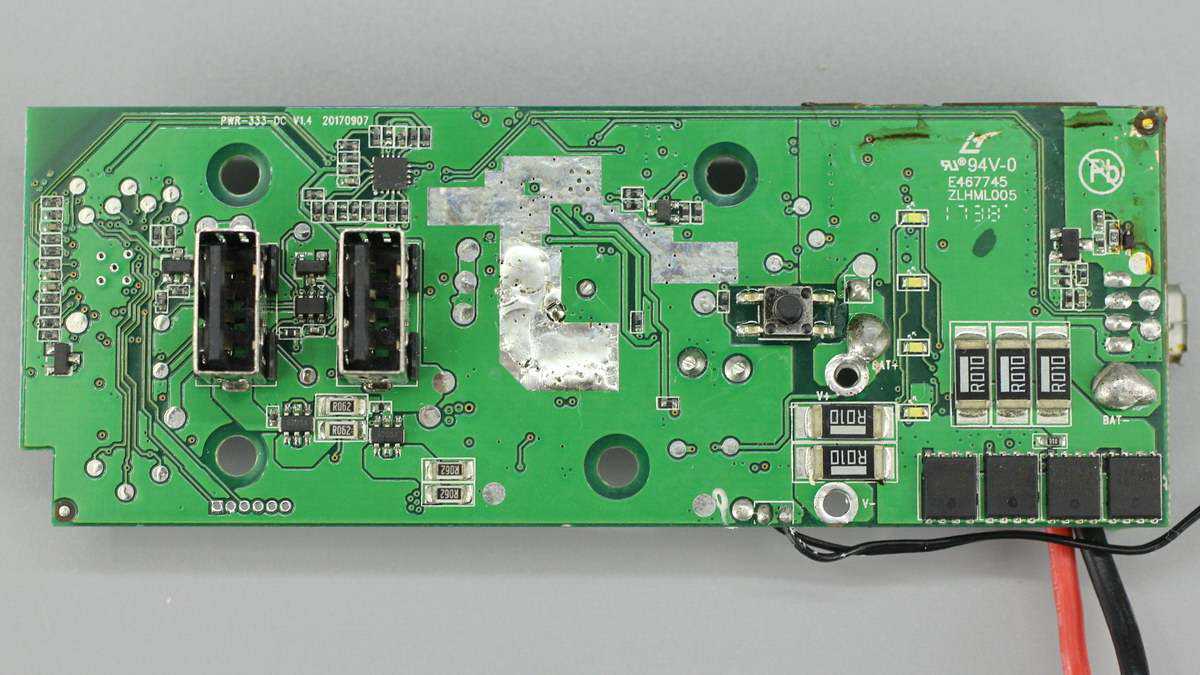

板子背面焊接USB母座、电源键等。

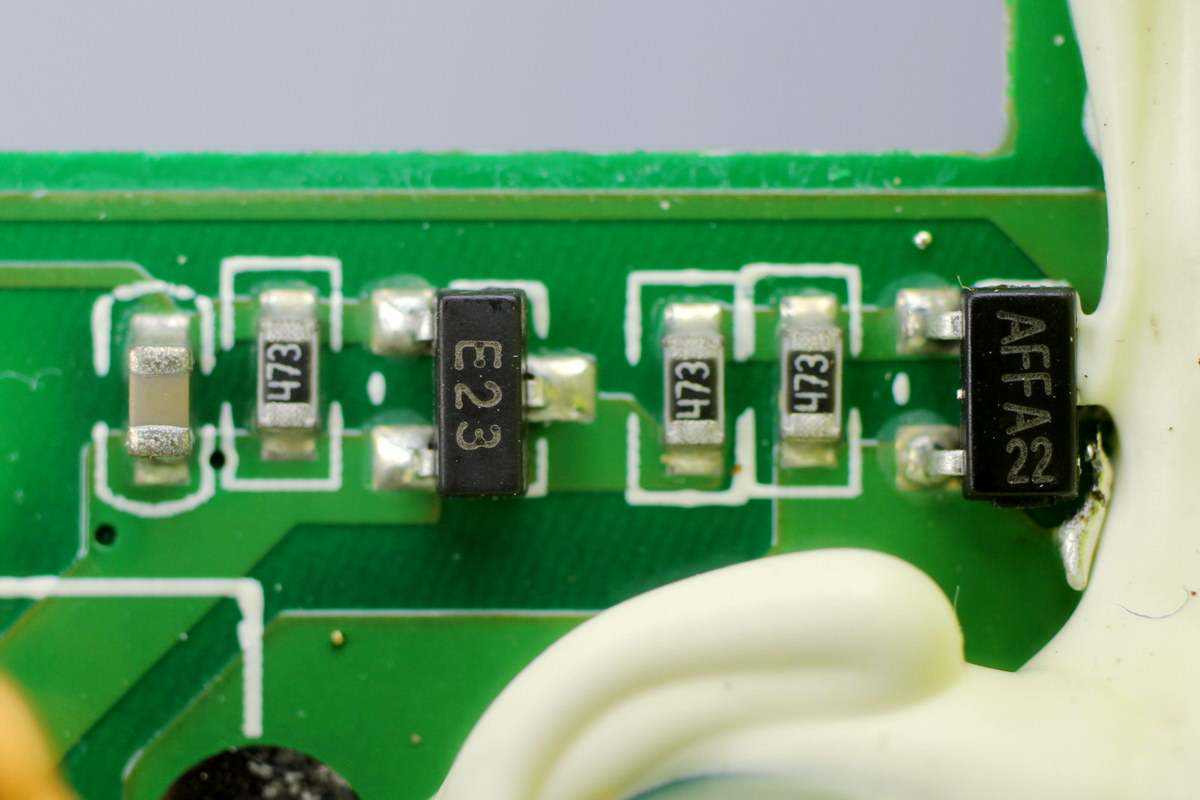

控制USB-A口输出的MOS管。

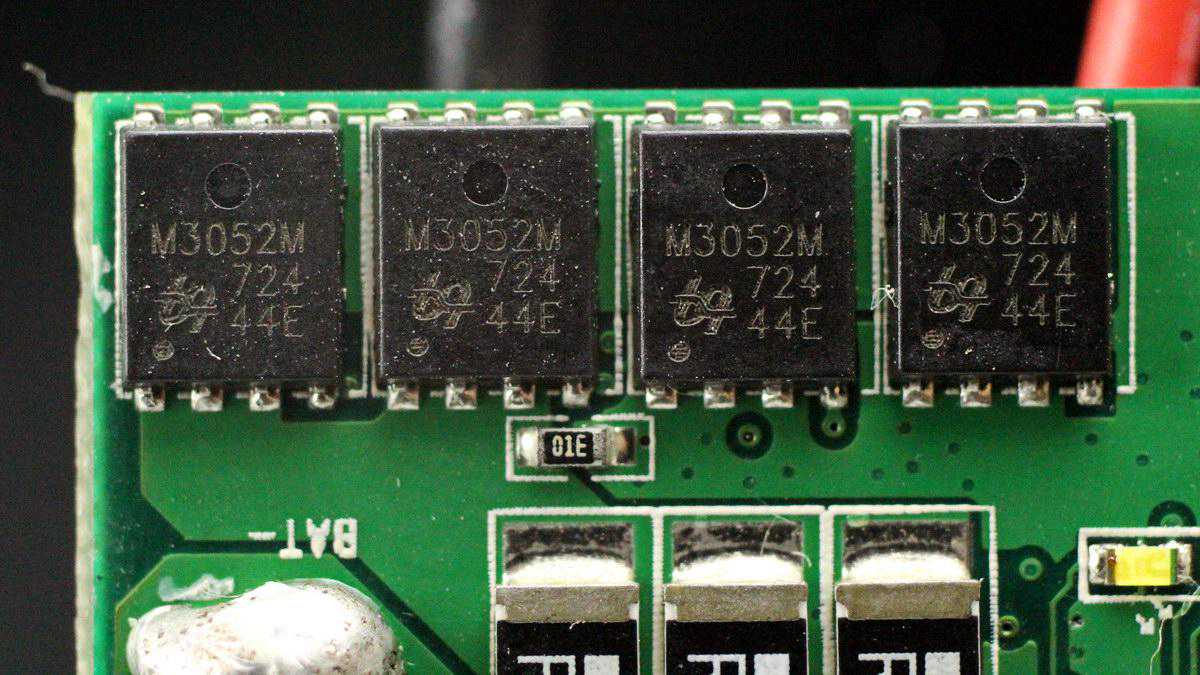

电池保护管特写，采用QM3052M6，两颗并联对向串联。

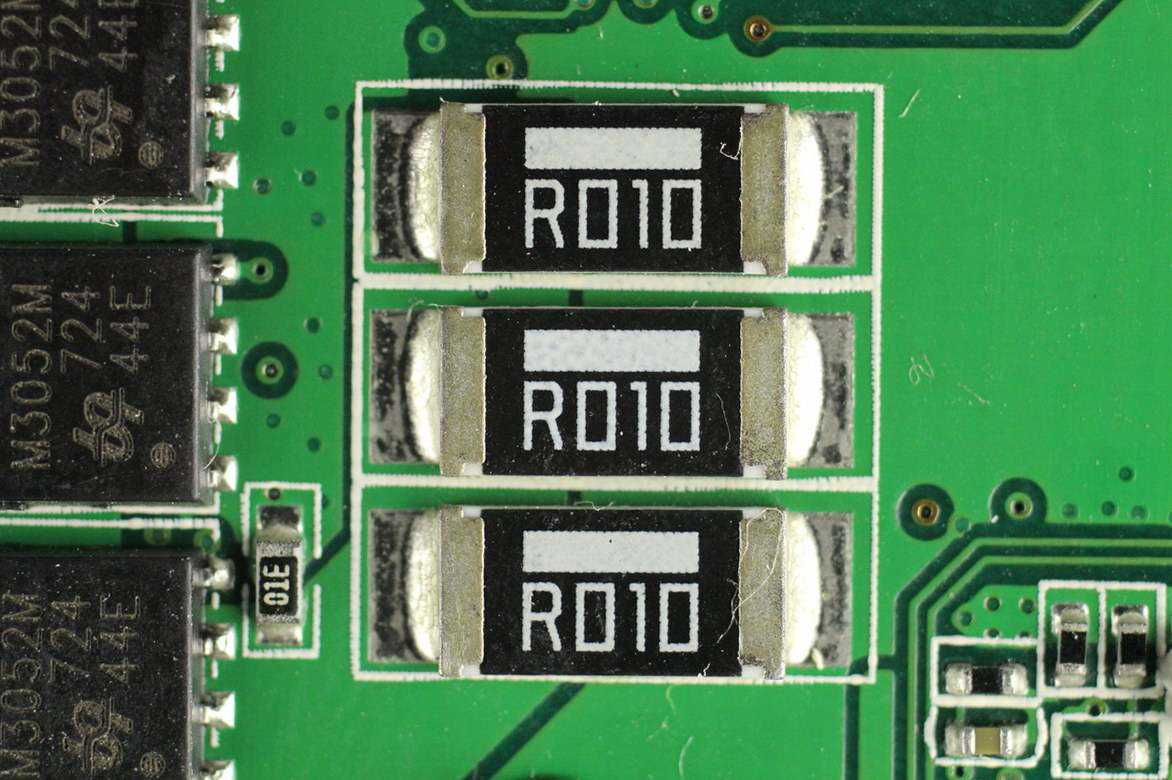

三颗R010取样电阻并联。

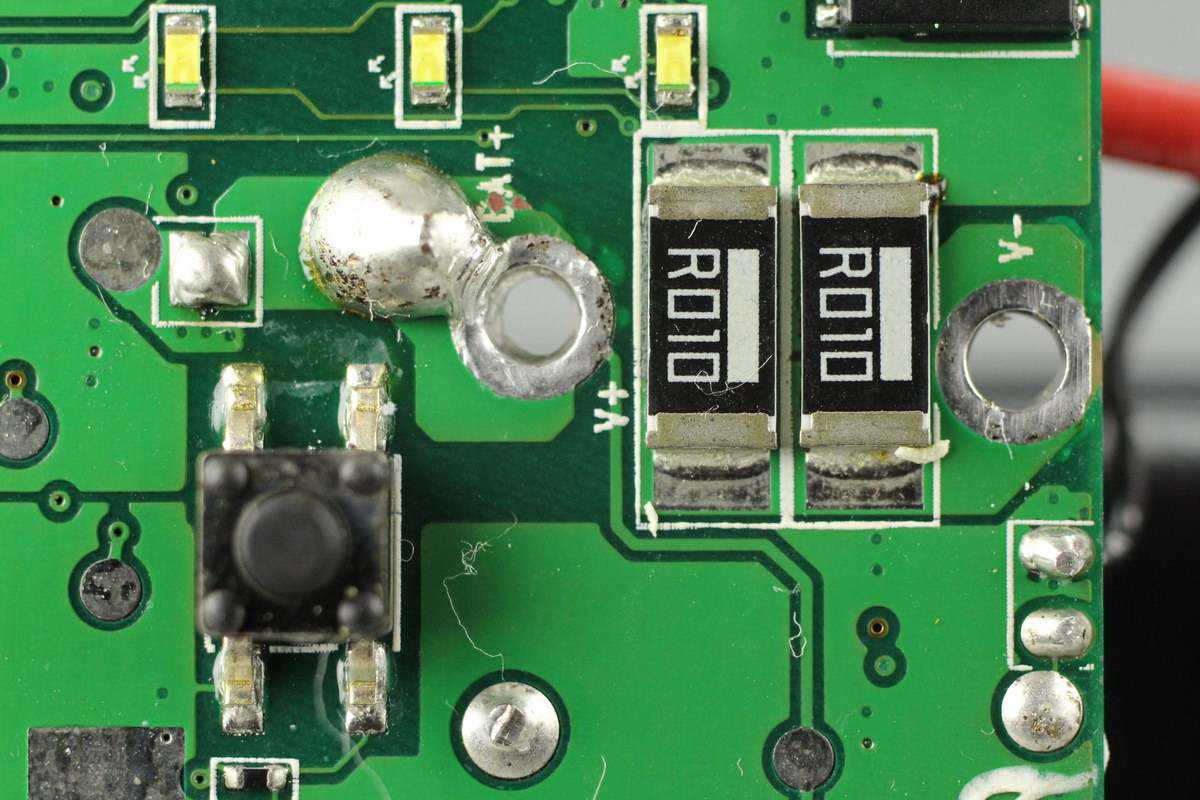

按钮开关和电流取样电阻。

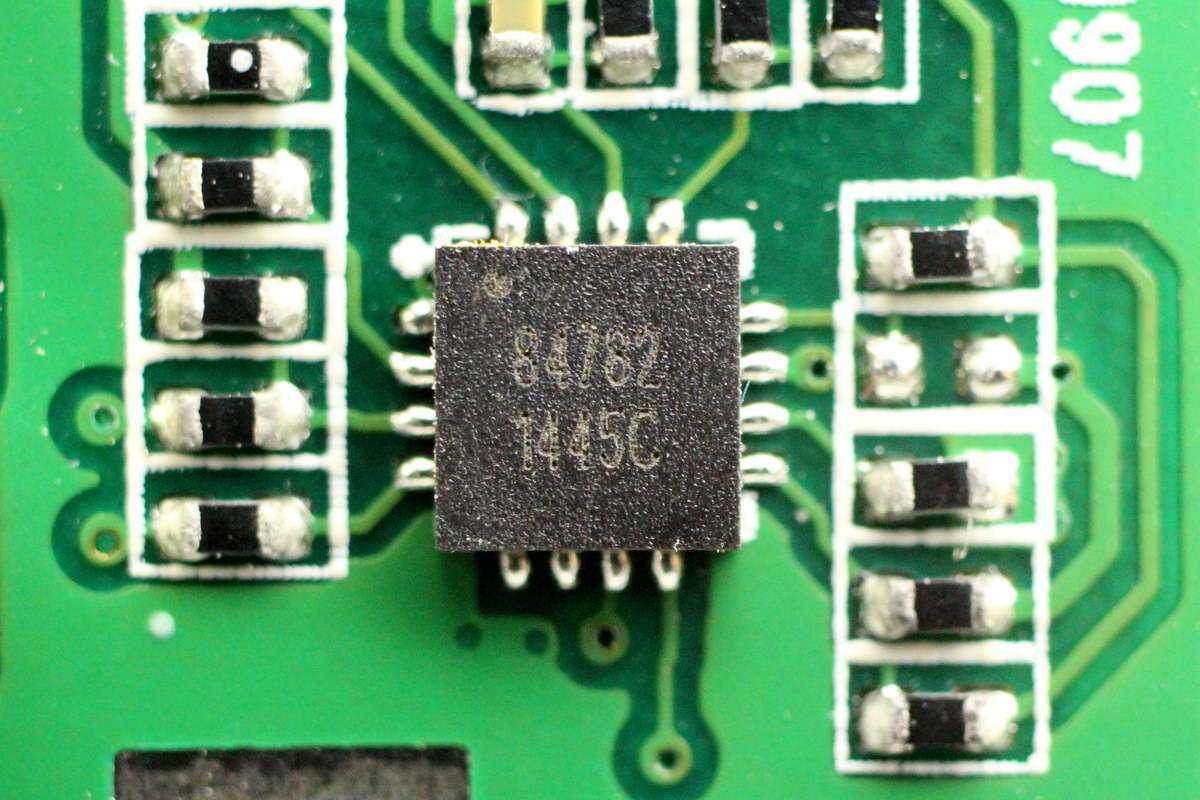

圣邦威SGM84782模拟开关。

赛微CW3005F双路自动协议芯片，用于USB-A口协议自动识别。

两颗8205AMOS管，分别用于两个USB口输出保护。

LED电量指示灯特写。

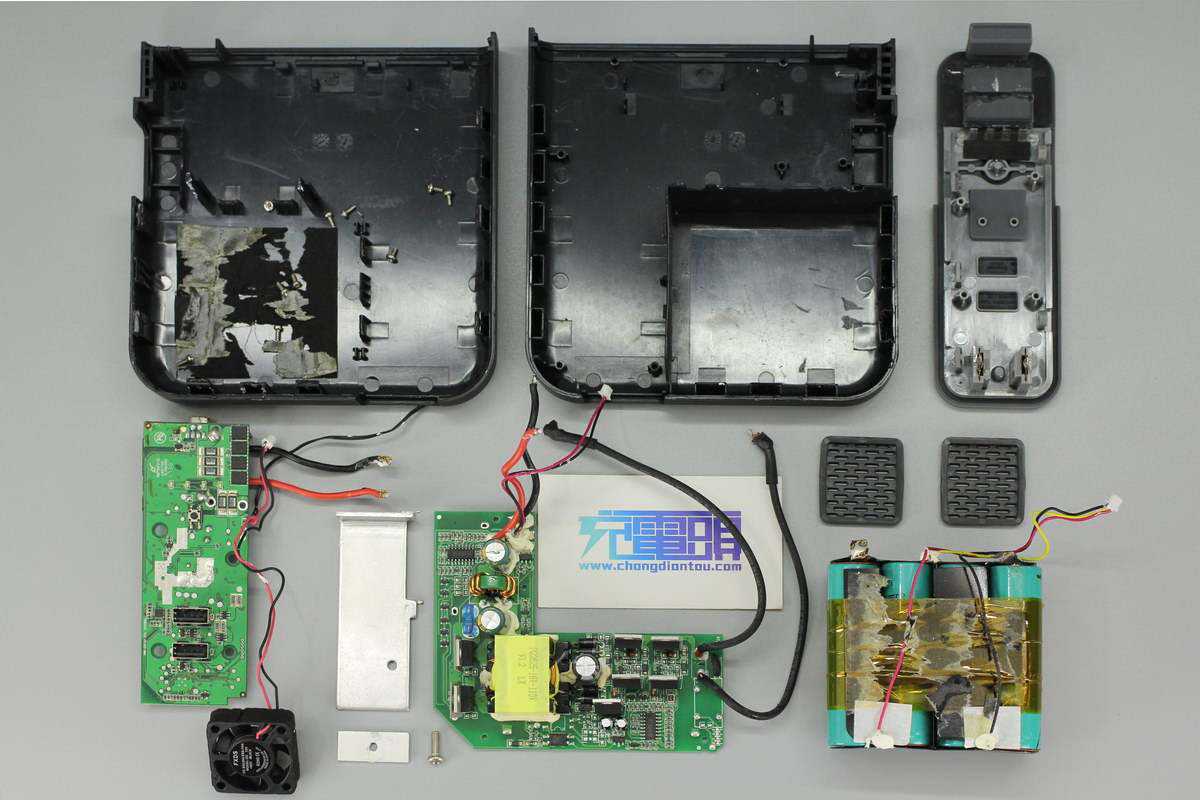

全部拆解完毕，来张全家福。

充电头网拆解总结

充电头网拆解了解到，这款户外电源的主控芯片采用松翰科技SN8F5708，南芯SC8804双向升降压方案实现电池组充放电。电池组设有锂电保护电路以及温度监控，8颗18650电芯采用四串二并结构，两端贴有绝缘纸，此外缠绕胶带固定。逆变升压则采用一套定制方案，使用知名品牌丰宾电容进行滤波，保证输出纯净以及使用寿命。
