RockwellCompactLogix1769-L32E
CompactLogix系统旨在为中小型应用提供Logix解决方案。通常，这些应用程序是机器级控制应用程序。一个简单的系统可以由一个独立的控制器和一个单组I/O模块和DeviceNet通信。在更复杂的系统中，添加其他网络、运动控制和安全控制。
Change0针型
Change0RS232通讯端口定义
GXU
施耐德电气睿易系列MagelisGXU小型及高级面板，彩色TFTLCD；分辨率800x480,内置百兆以太网；内置RTC时钟；32MB/48MB用户应用程序容量；支持报警记录和历史记录；内嵌有RS232C/RS485。

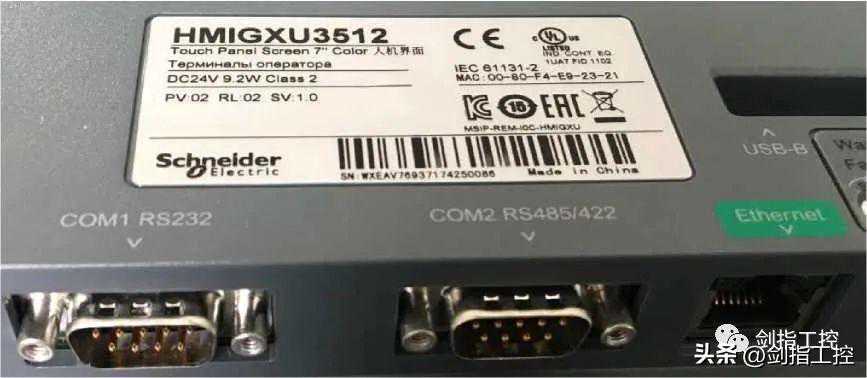

GXUCom1针型

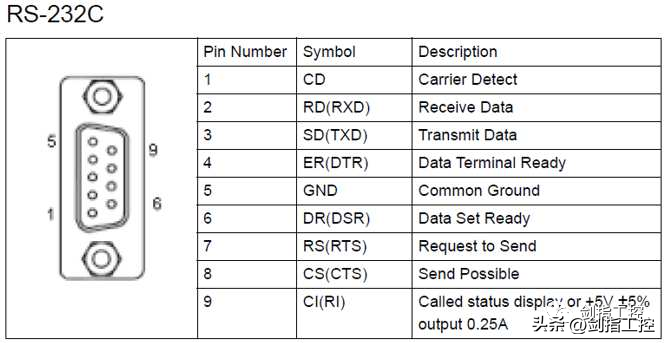

RS232通讯端口定义
通讯连接方式
GXU支持的变量类型与范围
支持BOOL,INT,DINT,SINT,REAL,STRING等6种类型的变量
通讯参数设置

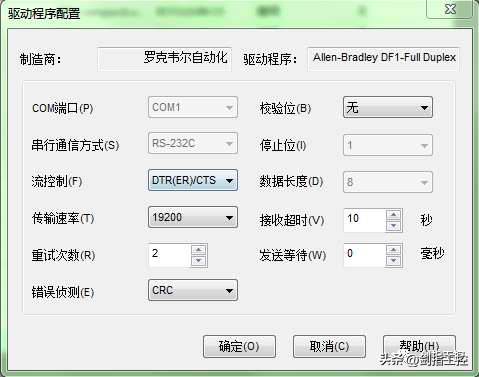

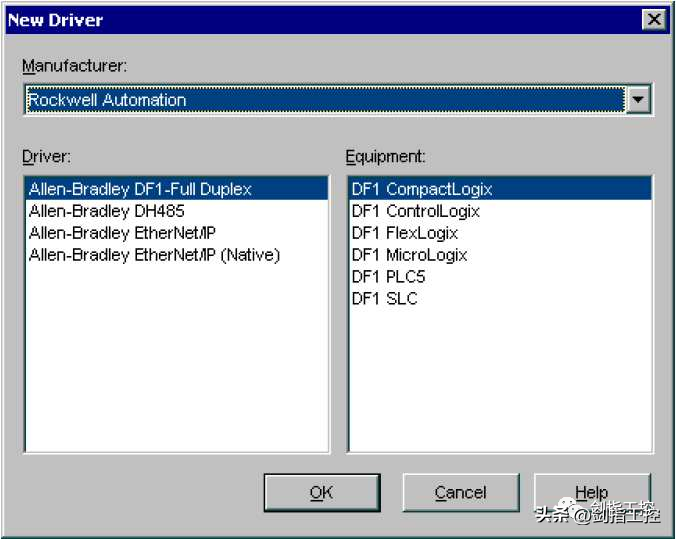

GXU设置

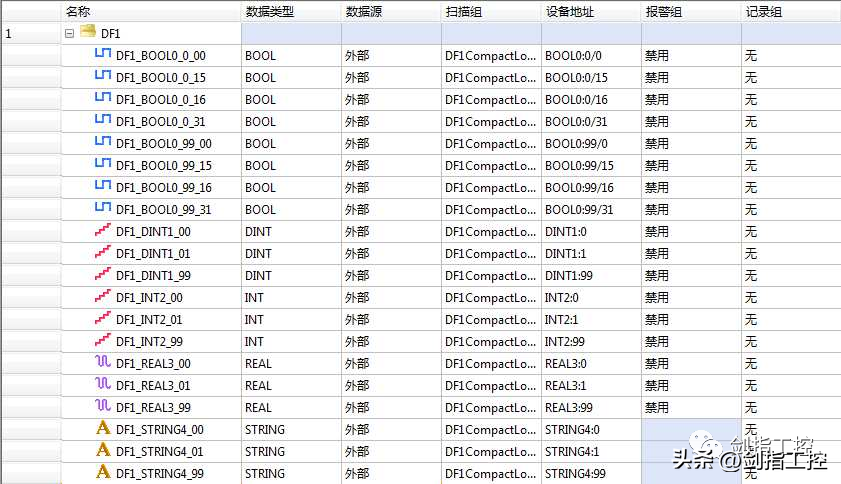

GXU变量定义
文件号与PLC中的文件号相对应，单元为变量数组中的位置，子单元为变量数组中的某一个位

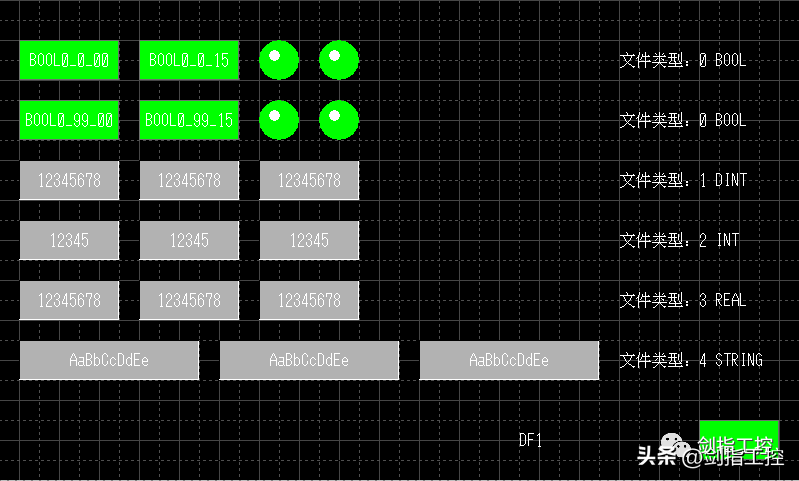

GXU画面

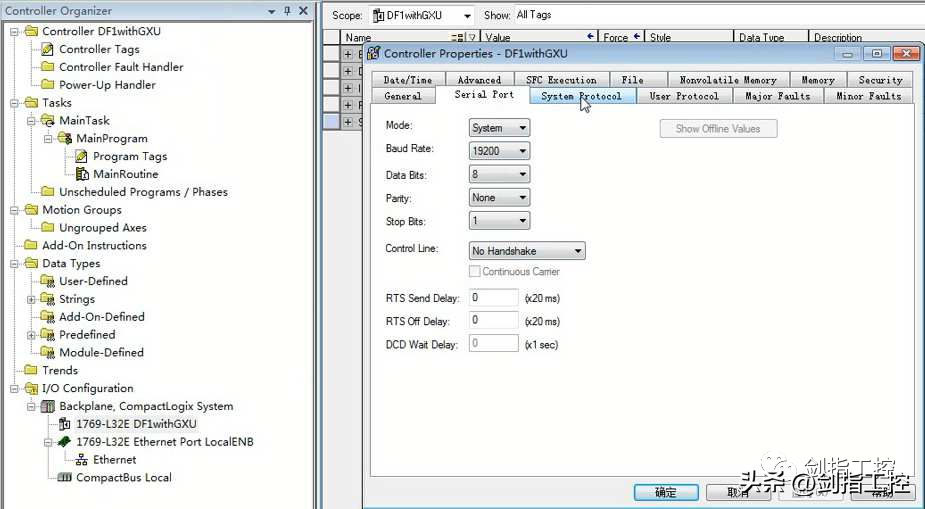

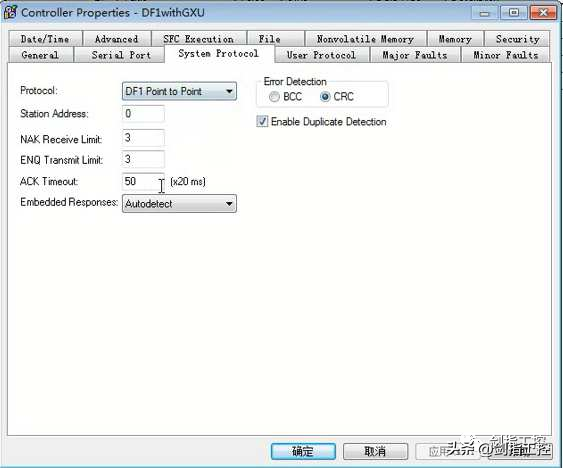

1769-L32E设置

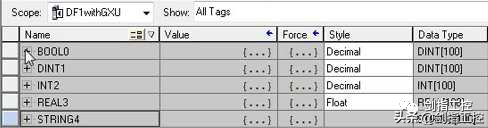

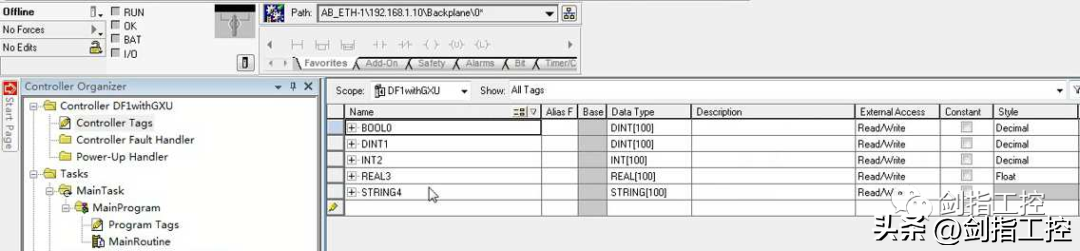

建立变量表

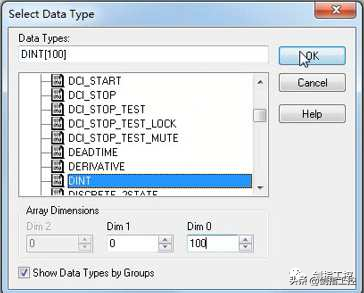

变量类型全部为数组

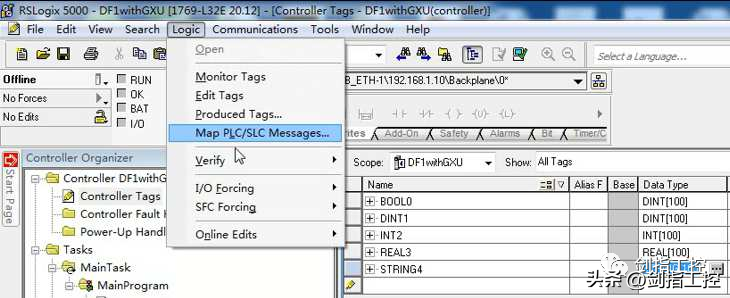

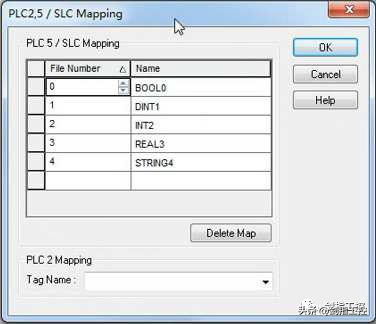

文件类型映射

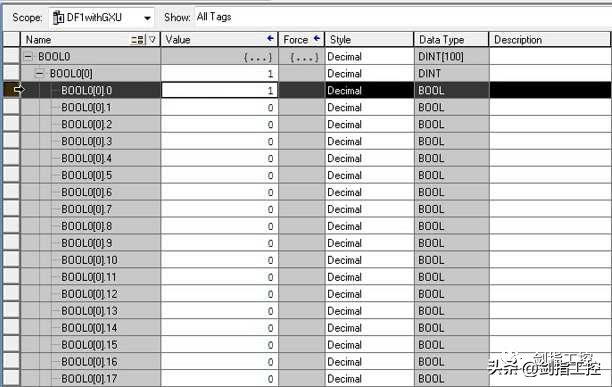

下载后，监控变量
