Intouch组态监控软件与西门子S7-200、S7-300系列PLC通讯，通常采用以太网通讯方式，Intouch软件中，采用S7TCP驱动的通讯方式。西门子PLC以太网通讯采用第三方工业通讯桥接器实现。
一、配置以太网通讯桥接器的参数
用西门子S7TCP驱动来通讯，需要注意参数“S7TCP目标PLC地址”，需要填入PLC的站地址。
例：S7-300，IP地址：192.168.1.188，S7TCP目标PLC地址：2；
S7-200，IP地址：192.168.1.189，S7TCP目标PLC地址：2；
二、安装西门子S7TCP驱动程序“DASSIDirect”；
1、运行，开始菜单/程序/Wonderware/SystemManagementConsole（SMC）程序,在DAServer
Manager下，找到“SIDirectDAServer”，如图：

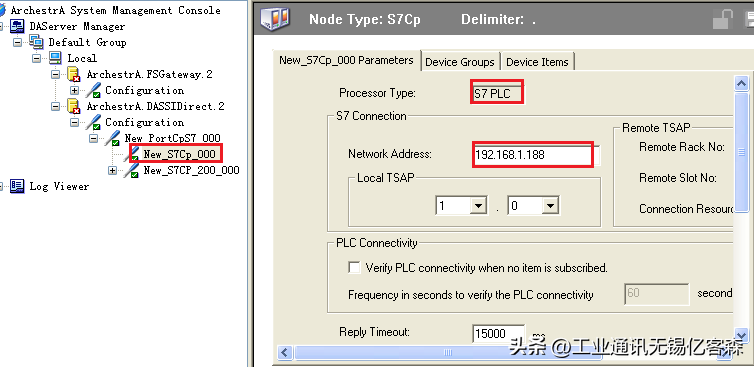

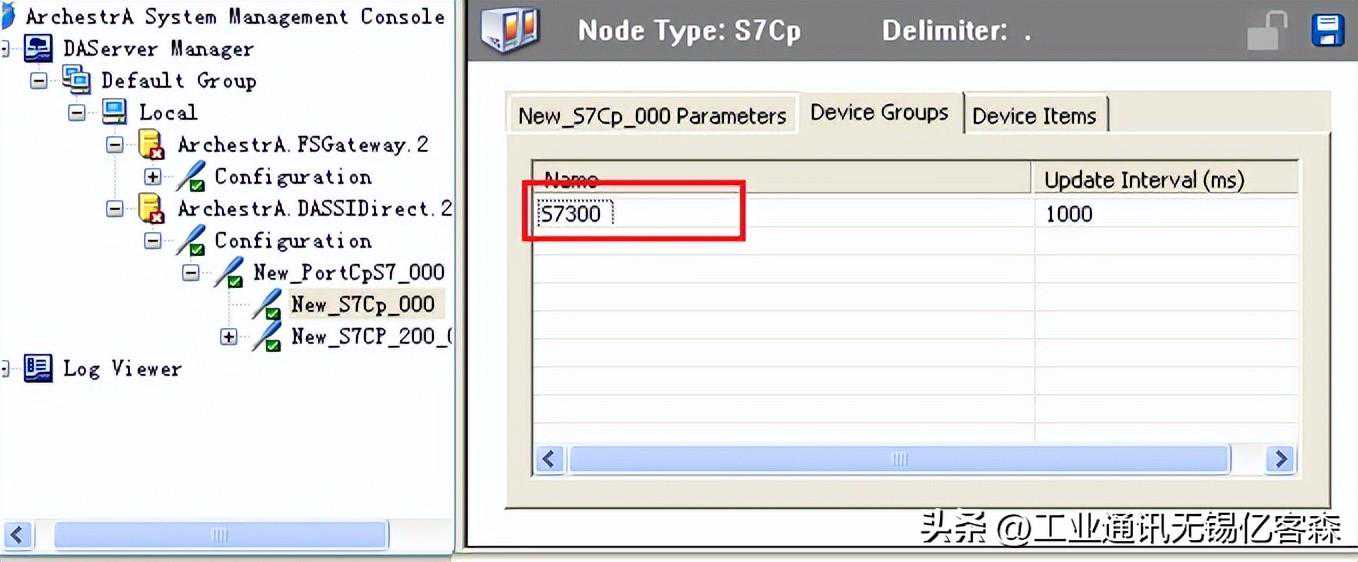

2、、右击“Configuration”，在菜单中选择“AddPortCpS7Object”；右击“New_PortCp_000”并选择“AddS7CpObject”，加入一个S7300或者S7400的站点；只需要将S7-300通讯桥接器的IP地址填入，其他参数默认。

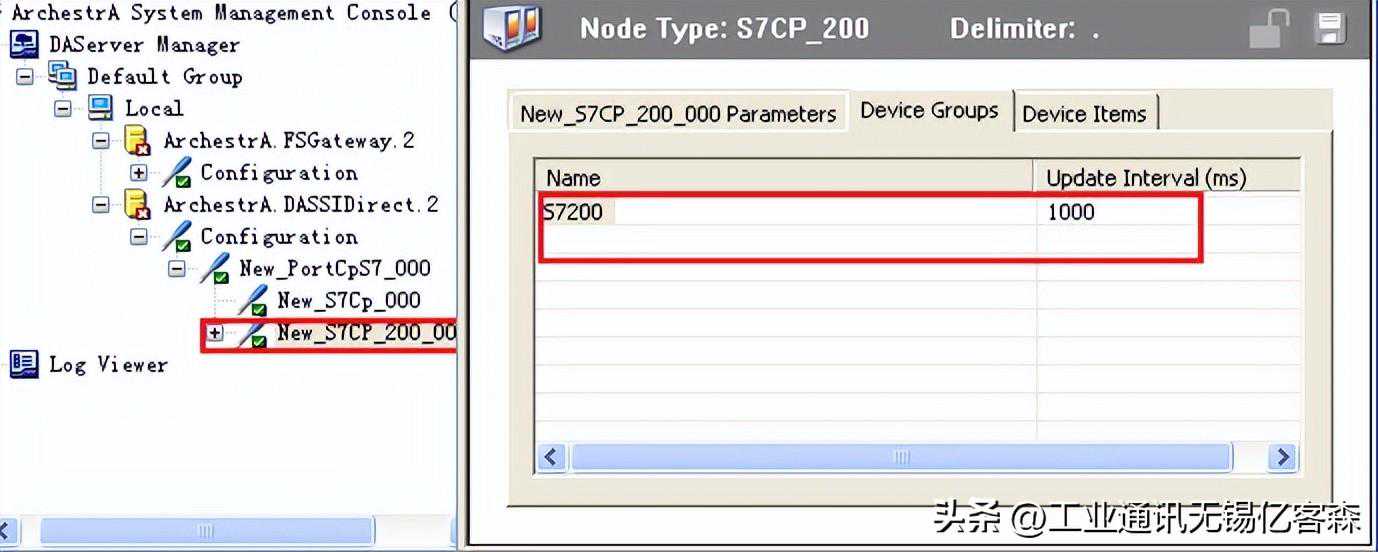

4、右击“New_PortCp_000”并选择“AddPortCpS7_200Object”,加入一个S7200的站点，只需要将S7-200通讯桥接器的IP地址填入，其他参数默认,不需要填写TSAP。
6、右击“”，选择“ActivateServer”来启动此DAServer。

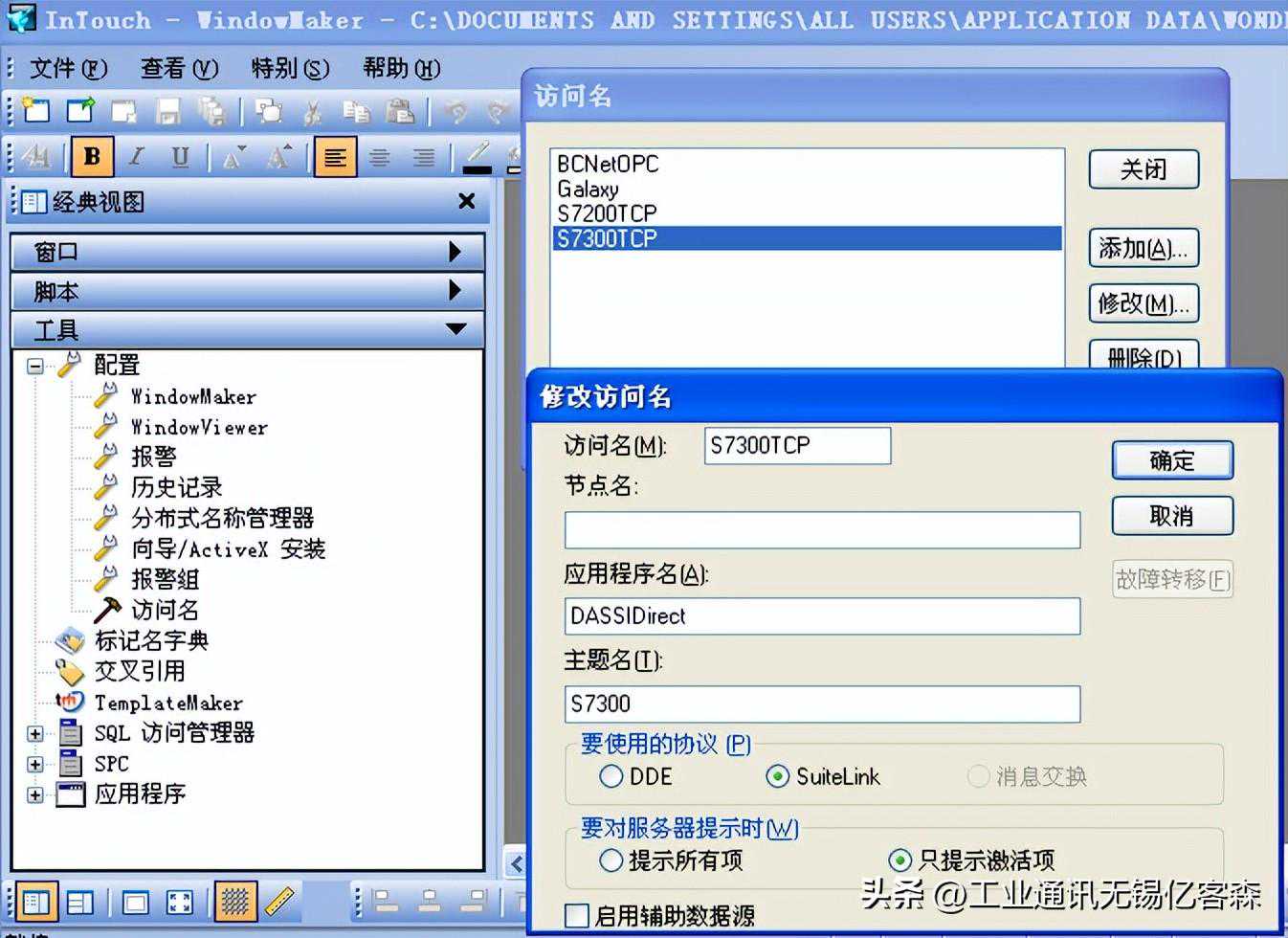

7、打开INTOUCH软件，工具/配置/访问名，添加两个访问名来对应DAServer中的两个S7TCP站点中的DeviceGroup。
S7300TCP:在“访问名”中填入“S7300TCP”，在“应用程序名”中填入“DASSIDirect”，“主题名”中填入“S7300”；
S7200TCP:在“访问名”中填入“S7200TCP”，在“应用程序名”中填入“DASSIDirect”，“主题名”中填入“S7200”；
8、选择“标志名字典”，
新建S7300的变量，填入“标注名”，如：“aaa”；选择“访问名”，如“S7300TCP”；在“项目”中，填入S7PLC的地址，如“db1,w0”，对应。

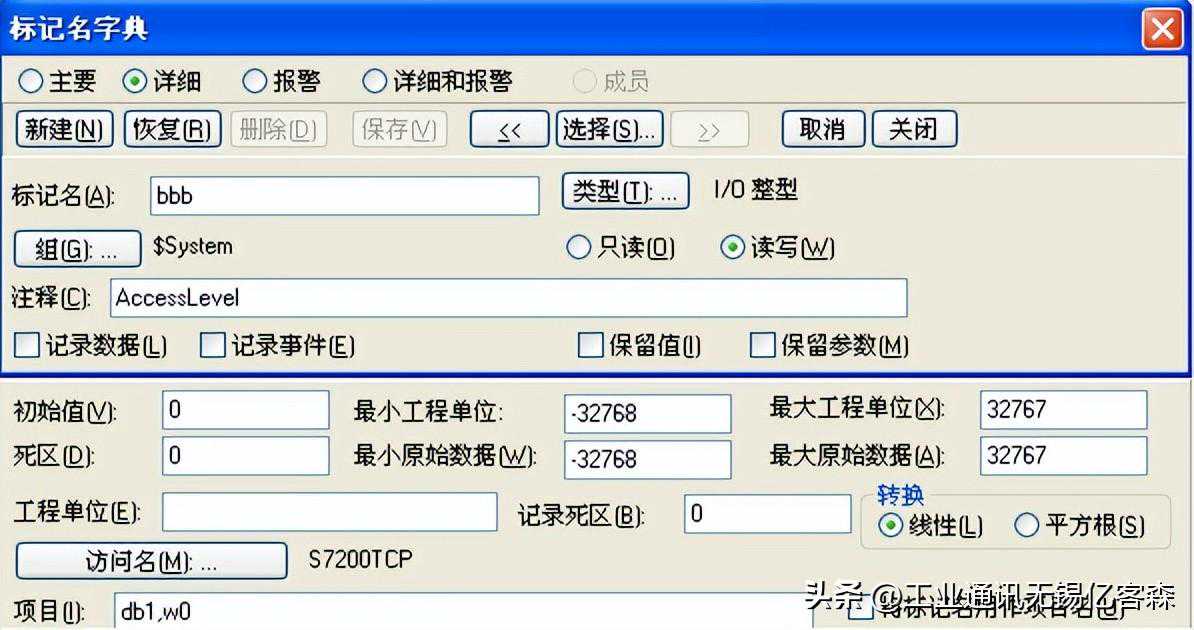

9、新建S7200的变量，填入“标注名”，如：“bbb”；选择“访问名”，如“S7200TCP”；在“项目”中，填入S7PLC的地址，如“db1,w0”，对应VW0。
10、通讯在“窗口”中，引用建立的变量，即可以建立S7PLC和INTOUCH监控画面的通讯。
