全新S7-200SMARTCPU模块，可全方位满足不同行业、不同客户、不同设备的各种需求。
SR/ST标准型CPU可扩展6个扩展模块和1个信号板，适用于I/O点数较多，逻辑控制较为复杂的应用。
下图为CPU图片

信号板:
信号板直接安装在SR/STCPU本体正面，无需占用电控柜空间，安装、拆卸方便快捷。对于少量I/O点数扩展及更多通信端口需求，全新设计的信号板能提供更经济、灵活的解决方案。

信号板具体型号信息可以查阅200smart样本手册。

安装步骤:

SR/STCPU网络通信:

S7-200SMARTSR/STCPU模块本体集成1个PROFINET接口和1个RS485接口，通过扩展CM01信号板或者EMDP01模块，其通信端口数量最多可增至4个，可满足小型自动化设备与触摸屏、变频器、伺服驱动器及第三方设备通信的需求。

以太网通信
SR/STCPU集成的PROFINET接口，支持多种协议，高效连接各种设备：
•PROFINET控制器：可与变频器或伺服驱动器进行通信，最多支持8台设备
•PROFINET智能设备：支持与PROFINET控制器通信
•可作为程序下载端口（使用普通网线即可）并支持Web服务器功能
•与SMARTLINE触摸屏进行通信：最多支持8台设备
•开放式以太网通信：支持TCP，UDP，ISO_on_TCP，ModbusTCP等多种通信协议，
支持8个主动和8个被动连接
PROFIBUS通信
使用EMDP01扩展模块可以将S7-200SMARTSR/STCPU做为PROFIBUS-DP从站连接
到PROFIBUS通信网络。通过模块上的旋转开关可以设置PROFIBUS-DP从站地址。该
模块支持9600波特到12M波特之间的任一PROFIBUS波特率，最大允许244输入字
节和244输出字节。
支持下列协议：
•MPI从站
•PROFIBUS-DP从站
串口通信
S7-200SMARTCPU模块均集成1个RS485接口，可以与变频器、触摸屏等第三方
设备通信。如果需要额外的串口，可通过扩展CM01信号板来实现，信号板支持
RS232/RS485自由转换。
串口支持下列协议：
•ModbusRTU
•USS
•自由口通信
与上位机的通信
通过PCAccessSMART，操作人员可以轻松通过上位机读取S7-200SMART的数据，
从而实现设备监控或者进行数据存档管理。
注：(PCAccessSMART是S7-200SMART与上位机通信的OPC软件)
运动控制:
S7-200SMART晶体管输出类型CPU模块本体最多提供三轴100KHz高速脉冲输出，通过强大灵活的设置向导可组态为PWM输出或运动控制输出，为步进电机或伺服电机的速度和位置控制提供了统一的解决方案。
S7-200SMARTSR/STCPU使用集成的PROFINET接口，可利用通信的方式控制伺服驱动器，进一步减少设备间的接线，缩短设备的响应时间，从而满足小型机械设备的定位需求。
运动控制现在已经有四套方案供客户使用分别为脉冲方式控制伺服/步进驱动器、PWM和运动控制向导设置、PROFINT控制SINAMICS伺服驱动器、PROFINET向导和SINAMICS库。

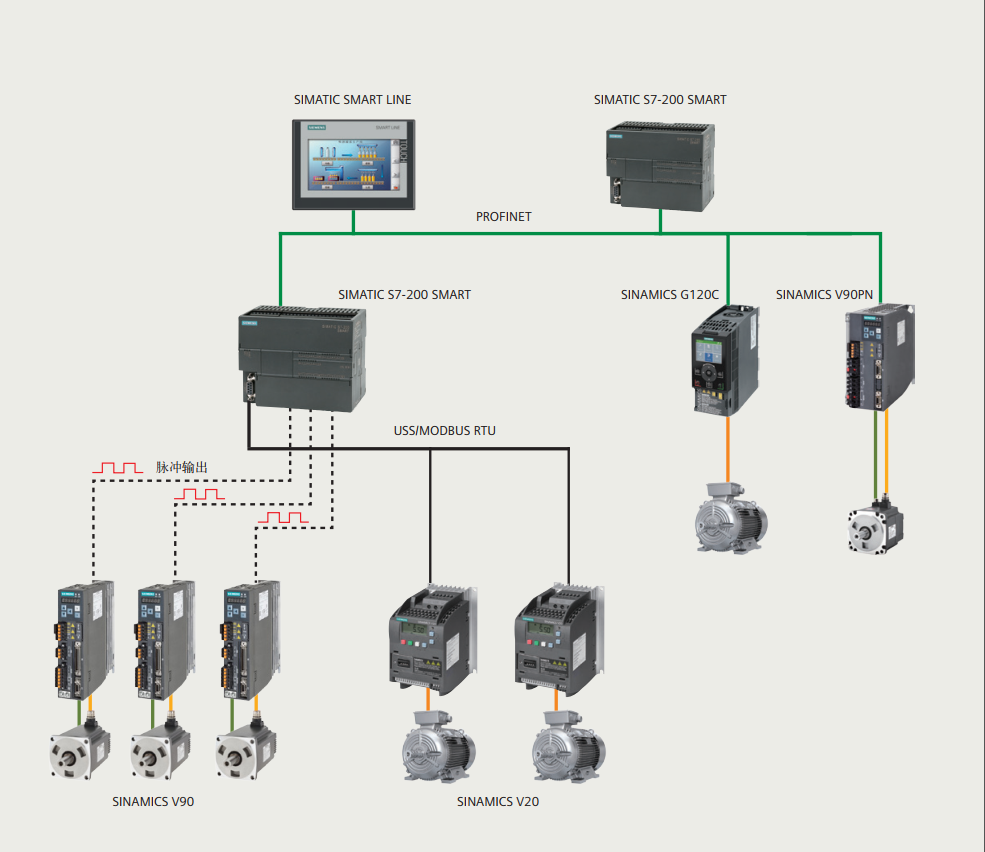

下面这个是小型自动化解决方案:

200SMART具备的功能:

SR/STCPU模块具备20I/O、30I/O、40I/O、60I/O四种配置
•集成高速处理器芯片，位指令执行时间可达0.15μs
•通过信号板可扩展通信端口、模拟量通道、数字量通道和时钟保持功能
•SR/STCPU模块本体集成PROFINET接口和RS485串口，支持PROFINET接口下载程序
•支持PROFINET、TCP、ModbusTCP、UDP、ModbusRTU、USS、PROFIBUS-DP等通信
•本体最多集成3路100KHz高速脉冲输出和最多6路200KHz高速脉冲输入
•通过PROFINET网络可以连接PLC、伺服驱动器，变频器等PN设备
•支持通用MicroSD卡下载程序、更新PLC固件和恢复出厂设置
•SR/STCPU模块支持Web服务器功能

便利的指令库:
在PLC编程中，一般将多次反复执行的相同任务编写成一个子程序，将来可以直接调用。
使用子程序可以更好地组织程序结构，便于调试和阅读。
Micro/WINSMART软件安装后自动集成ModbusRTU通信库、ModbusTCP通信库、开
放式用户通信库、PNReadWriteRecord库、SINAMICS库和USS通信库。

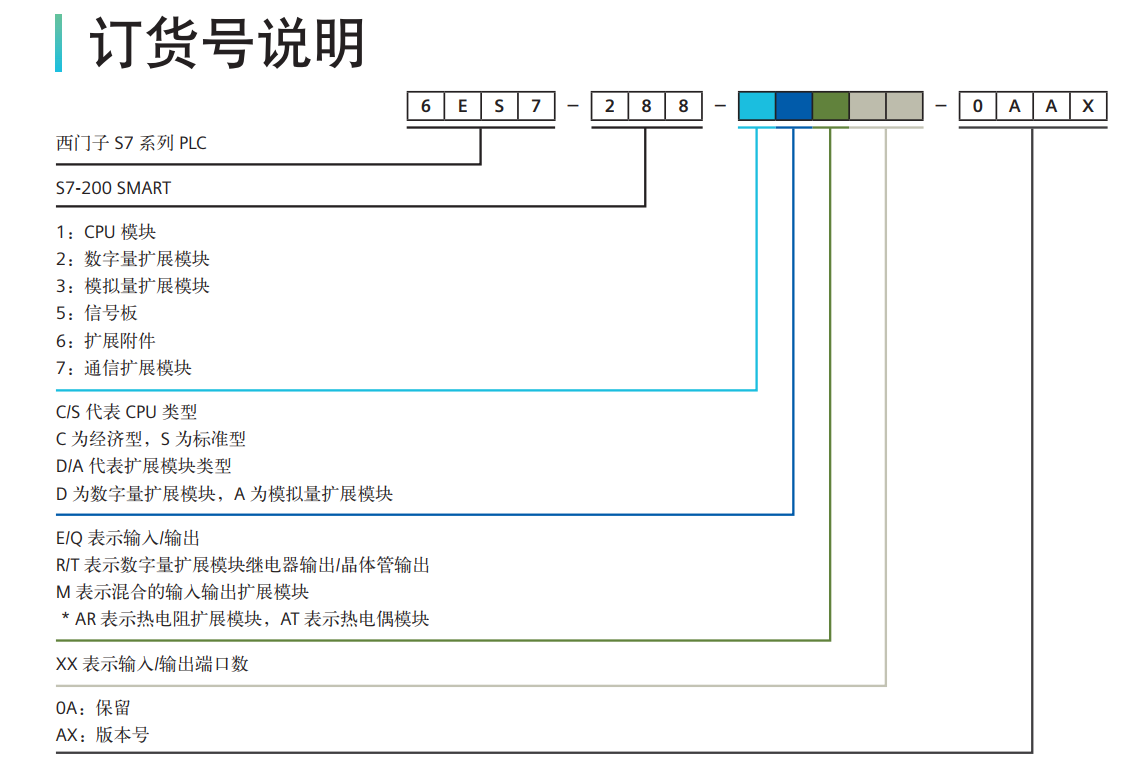

订货号说明:

ST:为晶体管型

SR:为继电器型

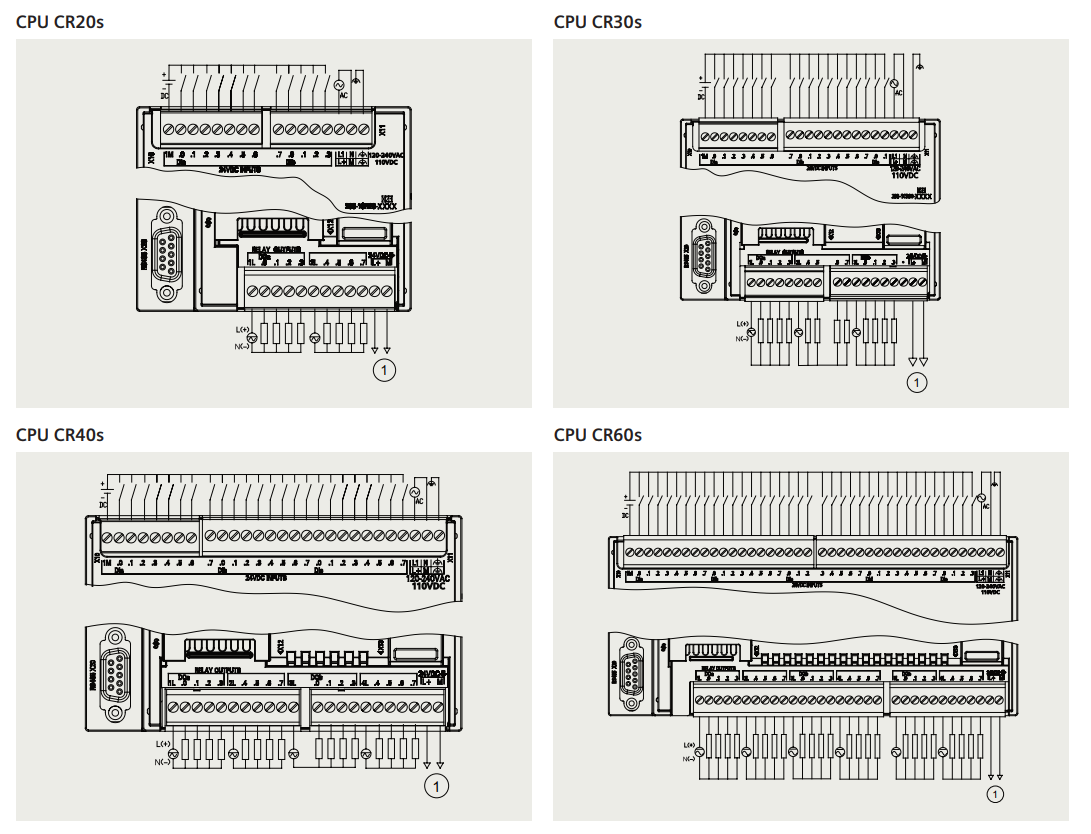

经济型CPU接线示意图:
