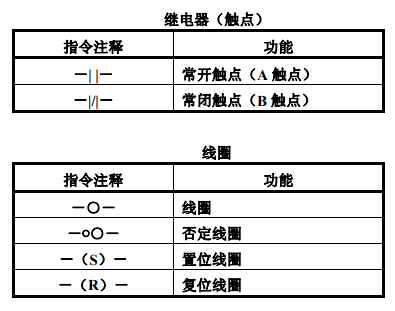

PMC的基础符号由触点和线圈组成，期中触点包含常开触点和常闭触点，线圈又包含取反线圈、置位线圈、复位线圈，它们的表示方法如下图所示：
触点与线圈的表示方法
一、常开触点与常闭触点：

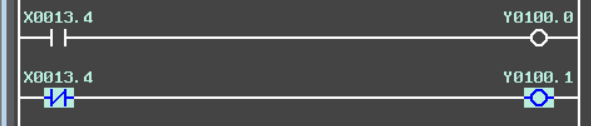

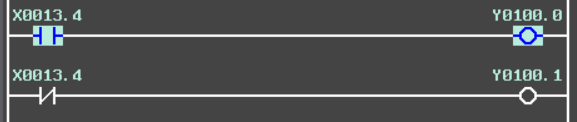

在常态（不通电）的情况下处于断开状态的触点叫常开触点，在常态（不通电、无电流流过）的情况下处于闭合状态的触点叫常闭触点。按下图所示，当地址位0时，常开触点断开，常闭触点闭合，所以线圈断开为0，线圈接通为1；而当地址为1时，常开触点闭合，常闭触点断开，所以线圈闭合为1，线圈断开为0。
为0，线圈状态
为1，线圈状态
二、普通线圈与取反线圈：

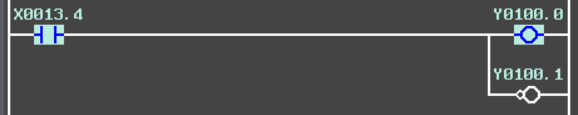

通俗理解，普通线圈就是直接输出左输入状态，而取反线圈就是将输入状态取反再进行输出。如下图所示，当输入点为1时，普通线圈接通为1，而取反线圈则断开为0；而当输入点为0时，普通线圈断开为0，而取反线圈则接通为1。

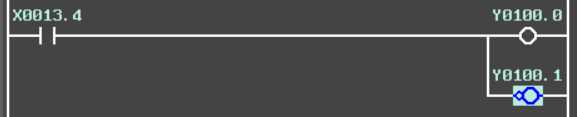

当为1时，为1，为0
当为0时，为0，为1
三、置位线圈与复位线圈:

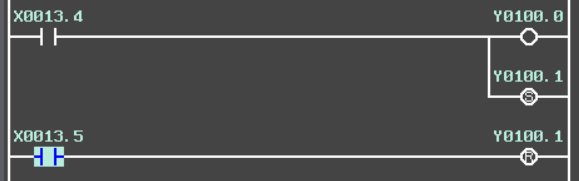

普通线圈输出状态完全取决于左侧的输入状态，左侧为1，则线圈输出为1，左侧变为0，则线圈输出为0；但是对于置位线圈来说，一旦左侧输入为1，置位线圈被置位后，即使左侧输入变为0，置位线圈的状态依然处于被置位状态，直到同地址的复位线圈被接通。即一旦被置位，只有通过复位才能改变输出状态。如下图所示：

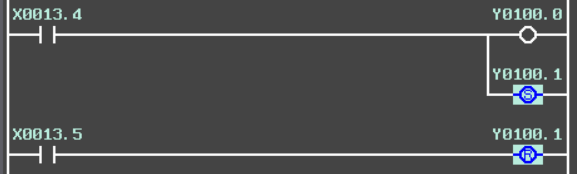

当为1是，为1，为1

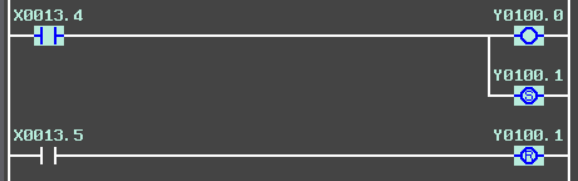

当变为0后，变为0，依然为1
当为1后，才变为0
