50个CAD绝对实用技巧，CAD实用技巧中磊教育

1.【50个CAD绝对实用技巧，CAD实用技巧中磊教育

1.【CTrl+N无效时之解决办法】

众所周知CTRL+N是新建命令

但有时候CTRL+N则出现选择面板"v4Q7X5P9D"c

这时只需到OP选项里调下设置

操作：

OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）2P*I-kN)Y

选择A则新建命令有效，反则无效

2.【Ctrl键无效之解决办法】CA

有时我们会碰到这样的问题7w8w5U"O3_3f:T/V

比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效

这时你只需到OP选项里调一下7w7?6d+K9h

操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）

标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵

3.【填充无效时之解决办法】J7}8V,h0Wj'q

有的时候填充时会填充不出来

除了系统变量需要考虑外"U$u-}2m-a'@'e%j6h;l

还需要去OP选项里检查一下${:I)d%P4a9o*b!m)

OP---------显示-----------应用实体填充（打上勾）

4.【加选无效时之解决办法】2a:e3x9q}4~0d

CAD的滚轮可用来放大和缩小，，，还有就是平移（按住）9\7"u"V*^

但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人3K9?0I%c7N-v

这时只需调下系统变量mbuttonpan即可8s~(t7Y3w5N

当按住并拖动按钮或滑轮时，支持平移操:]/V$y"w

【命令行中的模型，布局不见是的解决办法】

op----选项------显示---------显示布局和模型选项卡（打上勾即可）

7.【CAD技巧】

众所周知，确定键有两个，一个是“回车”另一个则是“空格”7h:J3?*d$P4p7w

但现在就让我们用右键来代替他们吧*a;yM

这里就不多说了.QJ

这样用200220042006都可以打开了

方便操作+J$a/P*z9gR5@3_1x;F%L,J0z;T,Kc

答：在图形完稿后,执行清理(PURGE)命令，清理掉多余的数据，如无用的块、没有实体的图层,未用的线型、字体、尺寸样式等，可以有效减少文件大小。一般彻底清理需要PURGE二到三次。|'M5N!?1z

给一个基点:（任选一点）$b'`(P"W9Gs6}'q+?6A3G1J1T

一般该文件存放在WINDOWS的临时目录，如C:\WINDOWS\TEMP。!u)YE+a9}7g$C'i"Q7b3m(}

补充：*T%V0v{;c1i!h'Z

{默认状态下*.sv$文件的存放位置：win9x：一般该文件存放在WINDOWS的临时目录，如C:\WINDOWS\TEMP；winnt/2000/xp：:x8[(E4O1E9_)}5]

开始菜单-运行，输入%temp%，(有可能%tmp%也行)，确定

.17【为什么不能显示汉字？或输入的汉字变成了问号】-@+b0{%Qu4E5sB,s

答：原因可能是：5t,l2l:a5F*Ew1z*I0{9S8@,B/Q

这样会给你带来很大的不便

这时你去别人的电脑中考一些字体过来就OK了）3C%O3r1a2c7p+x2s

18.【为什么输入的文字高度无法改变】？

答：使用的字型的高度值不为0时，用DTEXT命令书写文本时都不提示输入高度，这样写出来的文本高度是不变的，包括使用该字型进行的尺寸标注。

19.【为什么有些图形能显示，却打印不出来】

答：如果图形绘制在AutoCAD自动产生的图层（DEFPOINTS、ASHADE等）上，就会出现这种情况。应避免在这些层知道不

20.【DWG文件破坏了咋办呀】

答：文件---绘图实用程序---修复.选中你要修复的文件

此方法百分之50有效3X;Z;~uG:y/T5L"E

如果采用布局打印则可实现批量打印)db9|$Q4u9N8i

不需插件

1.切换到布局，进行页面设置（纸张大小，或四周的边距等）$T,t3RQ9x8R'aj$l0o5u4R4n

4.接下来的操作都一样,i4\c,T8m)|U3d/\:R

就是复制副本8U:j"H4LK){/^$Z

注：你得把所有的图都画在一个模型空间里

这样才可实现批量打印"Z.['i7Y7}*\0k*}"^

这是本人的方法

也许有不对的地方望理解1%s%?7xEa

这个问题也比较常见9J"z2F+j+D

答：系统变量dragmodeON勾选即可解决

24.【画完椭圆之后，椭圆是以多义线显示咋办啊】)y0Lj2X6y!O,d5E

椭圆命令生成的椭圆是以多义线还是以椭圆为实体的是由系统变量PELLIPSE决定，当其为1时，生成的椭圆是PLINE。(为0时，显示的是实体+?$\%v'^I2@,f!x'}U"y2k

在2后面输入SHIFT+6，然后按B/A键，此方法为上标（即平方）,p:I/N1Y!a9X3n)H%s)L

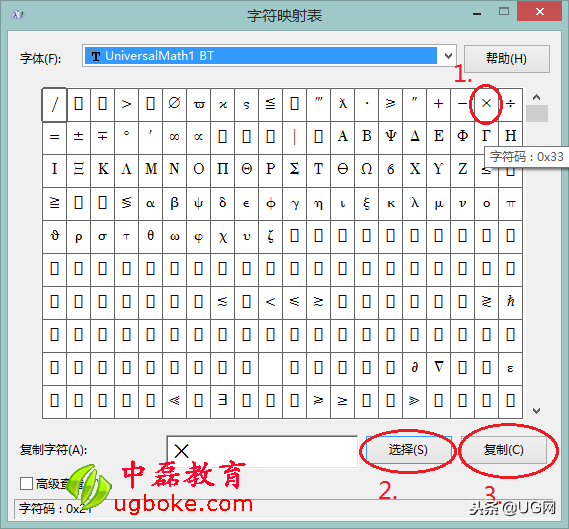

27:【特殊符号的输入$p5O)d"[[+u9J

我们知道表示直径的“Ф”、表示地平面的“±”、标注度符号“°”都可以用控制码％％C、％％P、％％D来输入可是在CAD里咋输入啊

T文字命令，拖出一个文本框框（不要告诉我你不会脱呀）

2.在对话框中右键-------符号------会出现一些选项9r2LR0X)V4X;x-s

28:【打印出来的字体是空心的咋办啊】8M+S0cX;t"K(m3W:\(I

1.在命令行输入TEXTFILL命令5Z+t-Y8`.W:I!x

值为0则字体为空心。值为1则字体为实心的。行了，解决-U9E$j.]2U/F-[4m1e6k2C

29【关掉这个层后，却还能看到这个层的某些物体的原因】-j7G,n+F6h4w/G

下面我就在花点时间，来解释一下我们所说的图层关闭为何还显示的问题1T8i$\,?,

举个例子，“直线”~X9M7t9](p3v

1画两组两条直线（共四条）4h9y"u(I!D

2.左边这组直线为CAD默认颜色（A/~E)$I$

3.分别为两组线条写入块（W）命令8Dd4I1sn*p,Z0a5K

31.【错误文件的恢复】;j1h-f'b"c3g5U%bZ

有时我们辛苦几天绘制的CAD图会因为停电或其它原因突然打不开了，而且没有备份文件，这时我们可以试试下面的方法恢复：

1.在“文件（File）”菜单中选择“绘图实用程序/修复（DrawingUtilities/Recover）”项，在弹出的“选择文件（SelectFile）”对话框中选择要恢复的文件后确认，系统开始执行恢复文件操作；~"i]/L2G{2{.v

2.如果用“Recover”命令不能修复文件，则可以新建一个图形文件，然后把旧图用图块的形式插入在新图形中，也能解决问题；(Za5P9T

其实，对于其它命令失效的问题，也可以灵活运用以上方法。

暴力破解法：找到AutoCAD目录下的或者文件，直接用鼠标拖放到ACAD绘图区。其实，对于其它命令失效的问题，也可以灵活运用以上方法。/?-/?2x6H

34.【关于explode命令无效的问题】

如果在CAD使用过程中，不能炸开图块了，先试一试能否炸开别的实体（如多行文本、填充图案等），如果能，说明是你所选择的实体本身不能被炸开（也可以在命令前加上.来测试是否可以炸开图块）；如果不能，可能是感染了一个基于AutoLISP语言的病毒程序。它的主要表现特征为打开任意一张图纸均不能炸开图块，即explode命令无效，给我们的工作带来了不少麻烦。该病毒运行时将在所有打开过CAD图纸的目录下，生成病毒程序，并在CAD的安装目录Support下，生成病毒程序

下面是清除该病毒的方法：

(1)打开系统的查找“文件或文件夹”对话框；

(2)在“文件或文件夹名”数据框中输入：;；

(3)在“包含文字”数据框中输入：explode；'U%Yq-^9j

(4)在“搜索”数据框中选择：所有硬盘驱动器；

(5)将搜索到的这两个文件全部删除后，问题就已经解决了。

注意：一定要将硬盘是的所有目录都搜索一遍，这样才能将病毒清除干净。

★补充：

那病毒文件的名字也可能叫Support\

35.【如何保存图层】

如想把图层,标注,打印都设置好了保存起来~!!方便下次做图1Y6l8|-EX,[

如何操作

简单说一下

新建一个CAD文档，把图层，标注样式等等都设置好后另存为DWT格式（CAD的模板文件）。4N8g"q)

在CAD安装目录下找到DWT模板文件放置的文件夹，把刚才创建的DWT文件放进去，以后使用时，新建文档时提示选择模板文件选那个就好了0I-H'k!\"HB*B

或者，把那个文件取名为（CAD默认模板），替换默认模板，以后只要打开就可以了。(4u)a:

当然还有其他一些办法，4t,}*|7w5K^6R

36.【如何隐藏坐标】($K:h!\2@1c+e8n2F1y;C

有的时候你会一些抓图软件捕捉CAD的图形界面或进行一些类似的打操作(

但在此过程中，你是不是为了左下角的坐标而苦恼呢

因为它的存在，而影响了你的操作4T1F,[3\:~$?7z

答：UCSICON调置为OFF

即可关闭反之ON打开.K1u:m'^$F,a4c:b

用BLIPMODE命令，在提示行下输入OFF可消除它。

39.【标注的尾巴有0咋办呀】^1?/K!

举例说明：:!h2`7B$s

如果你标注为100MM

但实际在图形当中标出的是100.00或100.000等等这样的情况,w2I'o2k:^那么用下面这个命令

“dimzin”系统变量最好要设定为8，这时尺寸标注中的缺省值不会带几个尾零，我们直接输入此命令进行修改很是方便w9u'`"o1c+Q6y

不用在标注选项里调了+B-@:w-D4_*j+s@

40..【如果想将CAD图插入WORD咋办呀】6b!p0i5~1P$J4M/S+D9K

答：Word文档制作中，往往需要各种插图，Word绘图功能有限，特别是复杂的图形，该缺点更加明显，AutoCAD是专业绘图软件，功能强大，很适合绘制比较复杂的图形，用AutoCAD绘制好图形，然后插入Word制作复合文档是解决问题的好办法，可以用AutoCAD提供的EXPORT功能先将AutocAD图形以BMP或WMF等格式输出，然后插入Word文档，也可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色。另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想。利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决。

41【如果想插入EXCEL咋办呀】!p,O0v-|!K/^1v

此方法我试了，还将就吧，希望能有高人提供更方便快捷的方法

AutoCAD表格制作(^:c8I/l

AutoCAD尽管有强大的图形功能，但表格处理功能相对较弱，而在实际工作中，往往需要在AutoCAD中制作各种表格，如工程数量表等，如何高效制作表格，是一个很实用的问题。p,!f2C$`3z*

在AutoCAD环境下用手工画线方法绘制表格，然后，再在表格中填写文字，不但效率低下，而且，很难精确控制文字的书写位置，文字排版也很成问题。尽管AutoCAD支持对象链接与嵌入，可以插入Word或Excel表格，但是一方面修改起来不是很方便，一点小小的修改就得进入Word或Excel，修改完成后，又得退回到AutoCAD，另一方面，一些特殊符号如一级钢筋符号以及二级钢筋符号等，在Word或Excel中很难输入，那么有没有两全其美的方法呢，经过探索，可以这样较好解决：先在Excel中制完表格，复制到剪贴板，然后再在AutoCAD环境下选择编辑菜单中的选择性粘巾，选择作为。。。，确定以后，表格即转化成AutoCAD实体，用explode炸开，即可以编辑其中的线条及方字，非常方便

如果不开，-I(g0h![+fG3F,W

42【提高绘图效率的途径和技法】o;T4M,{!]Ni$[2B

3．为不同类型的图元对象设置不同的图层、颜色及线宽，而图元对象的颜色、线型及线宽都应由图层控制（BYLAYER）。-y9bl+N"(N)U*s

4．需精确绘图时，可使用栅格捕捉功能，并将栅格捕捉间距设为适当的数值。8J4k@:IB+I

缺省时，AutoCAD2000在启动时不把快车工具装入内存，以缩短其启动时间。当你第一次使用快车工具时，工具库会自动装入。不过你也可以在开始时用EXPRESSTOOLS命令强行装入。在已正确安装了快车工具的前提下，如果屏幕上未出现其"快车"菜单，你可以使用EXPRESSMENU命令将菜单显示出来。'}1{:c3k:e'?

下面则是在屏幕上显示"快车"工具条的方法步骤：

（1）在下拉式菜单中，选择视图工具条，则出现"工具条"对话框。

（2）在名为"菜单组"的下拉组合框中，选择"快车"。

（3）在名为"工具条"的组合框中点选所需要的选项。凡冠以"X"的选项，将在屏幕上显示其工具条。

（4）单击"关闭"按钮，退出对话框。0]!G:w+D5\1Z1~7y7U

四、打开或关闭一些可视要素4c3x7{0b6M,J%GO8?1Q-w9{!q-J2O!N

如果你正在使用的系统是Win2000或者WInXP的话，请到这个位置去查找PGP文件

"XX(你的系统安装盘):\DocumentsandSettings\(你的用户名)\ApplicationData\Autodesk\AutoCAD2006(或者是2002/2004/2005/2006)\(CAD内部版本号，可能是/等)\chs(中文版，英文版好像是ENS不记得了)

\Support\

46.【添加程序中大面积的空白怎么解决呀】.

解决办法是修改注册表

运行(C)ss-y

到HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Windows\CurrentVersion\Uninstall8e$X%nl

应该是在{5783F2D7--0060B0CE6BBA}里，（也可能不能完全对应这些数值）

然后双击右边的DisplayIcon项，把最后的数字改为0（原来是-1）。5p)w:u5Px(H8@5Z4m

47.【ma的小问题】7]:\6i.^$b"b$O4f6m

有的时候用MA这个小刷子刷物体的时候f7d1t-u:S7_'}+x2Z+p

不能刷其线型，或颜色等

答：MA--选中源对像--S设置---这里把想刷的打上勾即可7w"ya$G$|+H+j'J

48.【文字乱码小办法】

命令:FONTALT[用于字体的更换】

解决CAD字体乱码现象

工作需要用cad读取大量的各大设计院的cad图纸,大家可以把以下这段添加到cad目录下的文件中,解决在读取cad无这种字体下造成的乱码现象,如遇到没有添加的，大家可以自行添加,希望能给大家一点帮助.

hztxtb;$A(Q(R$T:cs-s({

hzfso;!z!|5b2O0c6W:Z5E

hzxy;+i7v5N'@b

fs64f;

hzfs;

st64f;

kttch;$q-I'X9m'%H$~;J'CN

khtch;,T1K5t0Lk'i'P

hzxk;

Kst64s;

ctxt;:h8h5A7y+kR0P(q,\X,{7b

hzfs0;hztxt$l$m'u;

SHX字体小解

常用的SHX字体:

txt标准的AutoCAD文字字体。这种字体可以通过很少的矢量来描述，它是一种简单的字体，因此绘制起来速度很快，txt字体文件为。

monotxt等宽的txt字体。在这种字体中，除了分配给每个字符的空间大小相同（等宽）以外，其他所有的特征都与txt字体相同。因此，这种字体尤其适合于书写明细表或在表格中需要垂直书写文字的场合。7"y9_2w"u

romans这种字体是由许多短线段绘制的roman字体的简体（单笔划绘制，没有衬线）。该字体可以产生比txt字体看上去更为单薄的字符。

romand这种字体与romans字体相似，但它是使用双笔划定义的。该字体能产生更粗、颜色更深的字符，特别适用于在高分辨率的打印机（如激光打印机）上使用。

romanc这种字体是roman字体的繁体（双笔划，有衬线）。$H9O+m'v;o

romant这种字体是与romanc字体类似的三笔划的roman字体（三笔划，有衬线）。'o1`"d.}:m@+R9f"j

scripts这种字体是script字体的简体（单笔划）。`n0A{%t0[$O

这种字体是script字体的繁体（双笔划）。

greeks这种字体是Greek字体的简体（单笔划，无衬线）。

greekc这种字体是Greek字体的繁体（双笔划，有衬线）。-w;f3e1A*j2?:P*Y9z5K

gothice哥特式英文字体。A*C7x-Ql7F"G

gothicg哥特式德文字体。

gothici哥特式意大利文字体。:I"zmK2g4\(g7n)w

symath数学符号字体。2n)s,e8l)N0['^'l*Y-E,?

symeteo气象学符号字体。

Symusic音乐符号字体。

hztxt单笔划小仿宋体。

hzfs单笔划大仿宋体。:m%J6[:I,U

china双笔划宋体。:`0y$K)_(d7].C7[2G

49.【解决AutoCAD在XP操作系统下打印时致命错误的方法】%K,q4x/j:c2M0N,T

经过的研究，这跟AutoCAD2002及以上版本使用打印戳记有关。在2000版时，增补的打印戳记功能就有很多的BUG，这个功能在2002版本后就直接做为AutoCAD功能。该功能在98操作系统中是完全没有问题的，但在有些XP系统中就会出错。所以在XP系统中最好不要去开启该功能。

如果你已经不幸开启了该功能而使AutoCAD在打印时出现致命错误，解决的方法只能是这样：在AutoCAD的根目录下找到文件，把它改为其它名称或删除掉。$\]$S*G5C*U$d

这样再进行打印就不会再出错了，但也少了打印戳记的功能。该方法对于2002版及2004版均有效。4e-~@"Q6|6b5~.o

50.【文件修改】

大家都知道LINE命令在COMMAND输入时可简化为L，为何会如此呢？

因为在AutoCAD中有一个加密文件中定义了LINE命令的简写，先找出这个文件打开它。找到"Theseexamplesincludemostfrequentlyusedcommands."的提示语，在其下的几行文字就可对简写的定义，记住它的左列是简写命令的文字实现你可以根据你的需要进行修改（当然是你比较熟悉的英文缩写喽）!by%S7q4v'{%U*PT

它的右列是默认的命令请不要随意修改。相信这能为你提高一定的速度。/p:C;?(M(y-N2d-p
