传送指令MOV
概要
将软元件的内容传送(复制)到其他的软元件中的指令。

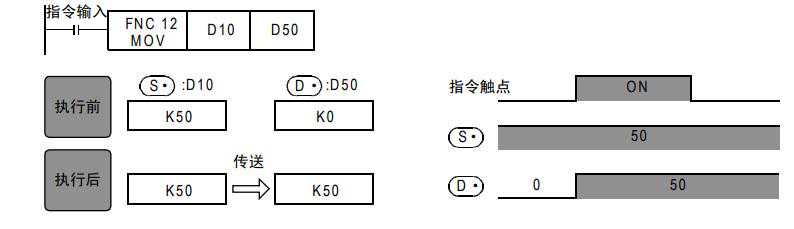

1.16位运算(MOV、MOVP)将传送源S的内容1点传送给传送目标D。
•指令输入为OFF时，传送目标D不变化。
•传送源S中指定了常数(K)时，会自动执行BIN转换。
指定位软元件的位数(K1X000→K1Y000)的情况
最多传送16个(4的倍数)位软元件
字软元件的情况
传送一个字软元件。

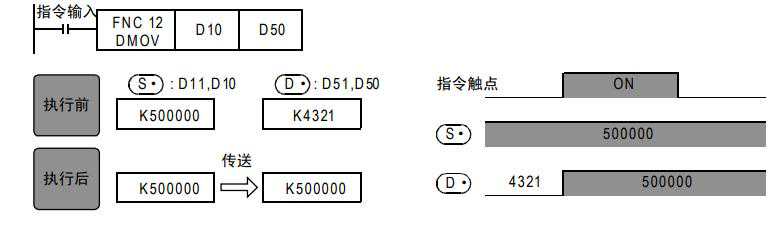

将传送源[S+1，S]的内容1点传送到传送目标[D+1，D]中。(字软元件为2点的传送)
•指令输入为OFF时，传送目标D不变化。
•传送源[S+1，S]中指定了常数(K)时，会自动执行BIN转换。

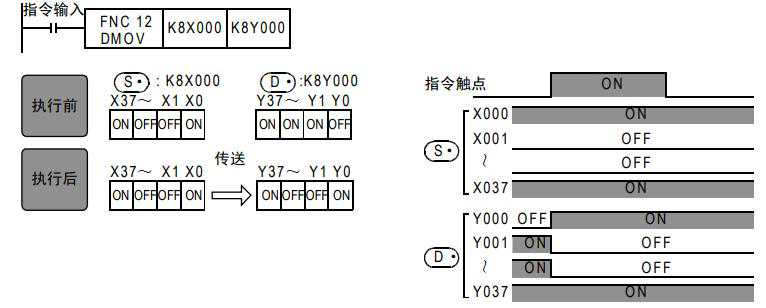

指定位软元件的位数(K8X000→K8Y000)的情况
最多传送32个(4的倍数)位软元件
字软元件的情况
传送两个字软元件。
1).读出定时器、计数器当前值的例子
2).间接指定定时器、计数器设定值的例子
通过开关(X002)的ON/OFF可以对定时器(T20)设定2个设定值。2个以上时，需要使用多个开关。
3).位软元件的传送
如下所示采用基本指令的梯形图，也可以用下面的MOV指令来表现。
4).32位数据的传送
运算结果作为32位被输出的应用指令(MUL等)或者用32位的数值、或是32位的位软元件传送高速计数器当前值(C235～C255)时，必须使用DMOV指令。
