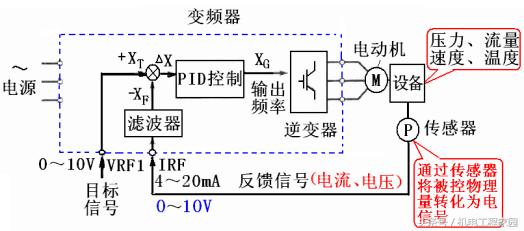

变频器PID控制;变频器PID控制是闭环控制，被控系统和变频器要形成闭环。变频器内部要设PID控制电路。
PID控制应用场合：（1）应用于过程控制。如恒压供水控制，恒压供气、恒温控制等。（2）应用于稳速控制。

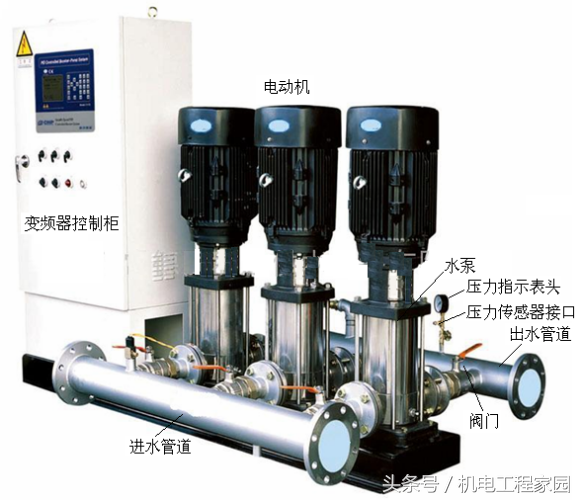

变频恒压供水系统

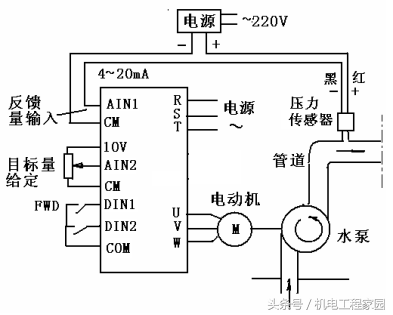

1.PID控制组态
1）设置目标量给定端子和目标量。
3）安装传感器
2.PID控制特性
PID控制主要作用是消除震荡和提高恢复的快速性
P控制器——放大器，提高系统反应的快速性，减小静差。I控制器——积分器，消除系统的振荡。
P、I参数在现场进行调试。
PID在恒压供水中的应用
1.两种控制方式

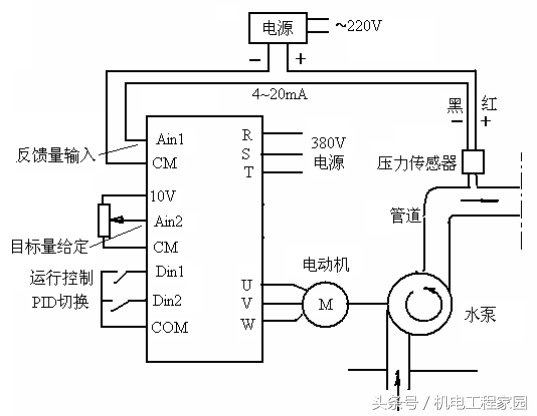

独立PID控制
间接PID控制，由PLC恒压供水控制系统等和变频器共同组成的供水系统
2.应用举例；

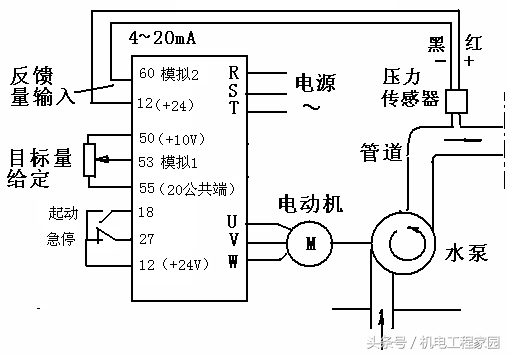

PID应用案例——丹佛斯FC51变频器PID应用

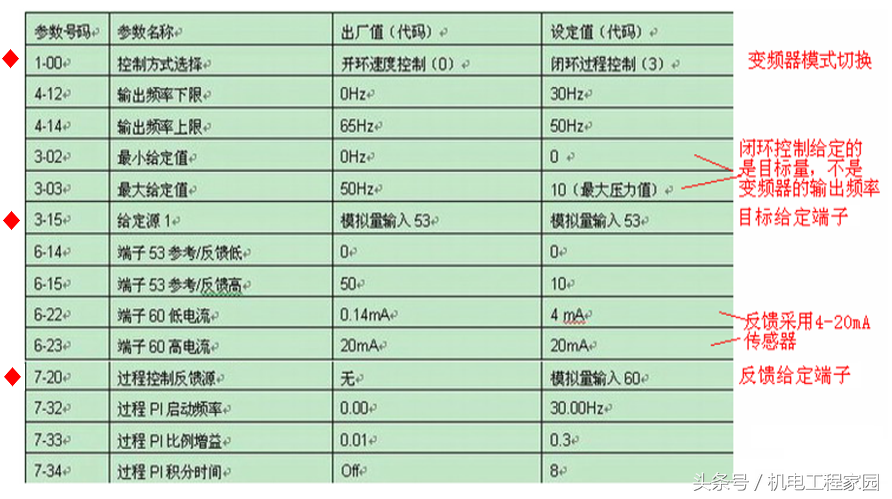

参数选择

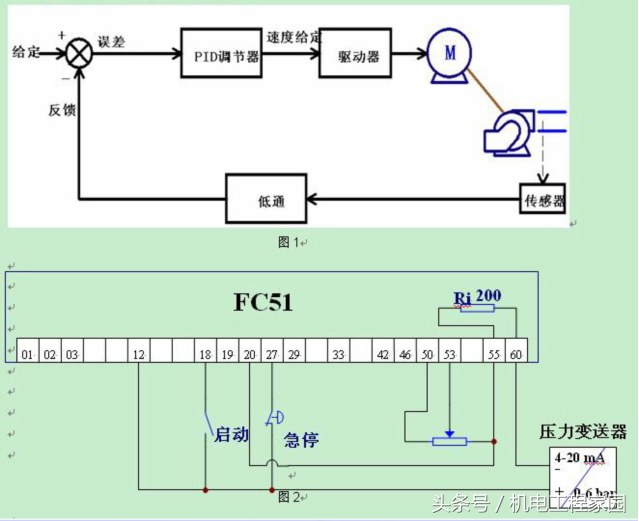

工作原理接线图
共同学习，提高技能，服务社会，不足之处欢迎批评指正！
