对于日常数据来说，我们所认为的是从右往左，依次是从低位到高位，即左是高位，右是低位，如12345，1是最高位，5是最低位。
对于西门子PLC一个字节、一个字，或双字来说，它也有高位低位之说：
如：
MB10：是1个字节，包括8个位：~是一个字节，由8个位组成，它的排列顺序与日常数据相同。数据大的（位号）在左，小的在右。
排列顺序如下：
2、MW10:是1个字，包括2个字节(共16个位)：MB10，MB11.排列顺序如下：
MB10MB11
它可看出，数小的MB10，在左侧，是高位，数据大的11,在右侧，是低位，这就是所说的西门子PLC的“高位低存，---即高八个位存在低字节内，低八位存在高字节内。
因此，我们在对MW10赋值时，比如23，255，256这些数是存在MB10内，还是MB11中，通过PLC实际操作来看，如下图：

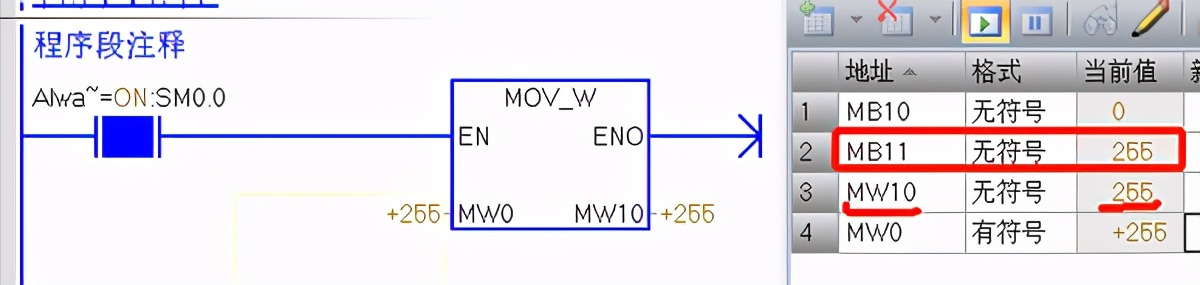

从以上实测可看出MW10在小于等于255时，存在MB11内，

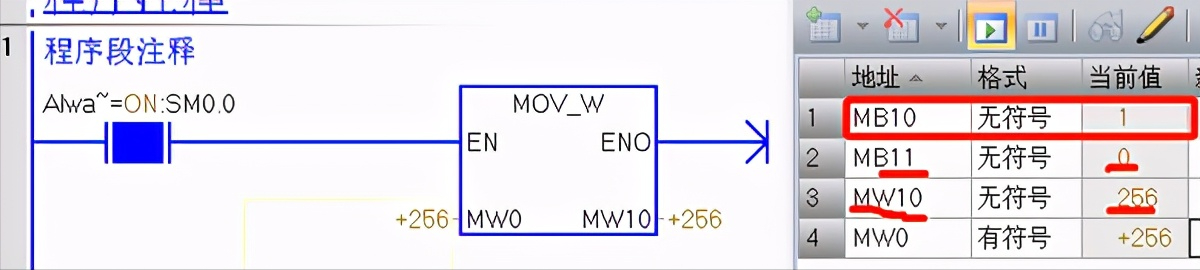

在MW10在大于255之后，MB10内开始存数，如256，MB10=1，MB11=0
实际排列为MB10MB11（0000000100000000）=256
还有，虽23在MB11中，但是在哪个位上，也要搞清楚。
MB11由组成
MB11=23则由二进制00010111，因此7，6，5，3位是0，4、2、1、0位是1.
3.MD10:是1个双字，包括了2个字(共32个位)：MW10MW12.
按字节排列为：
MB10MB11MB12MB13
同样，如MD10=23，则23是存在低位MW12中，即存在MB13中。

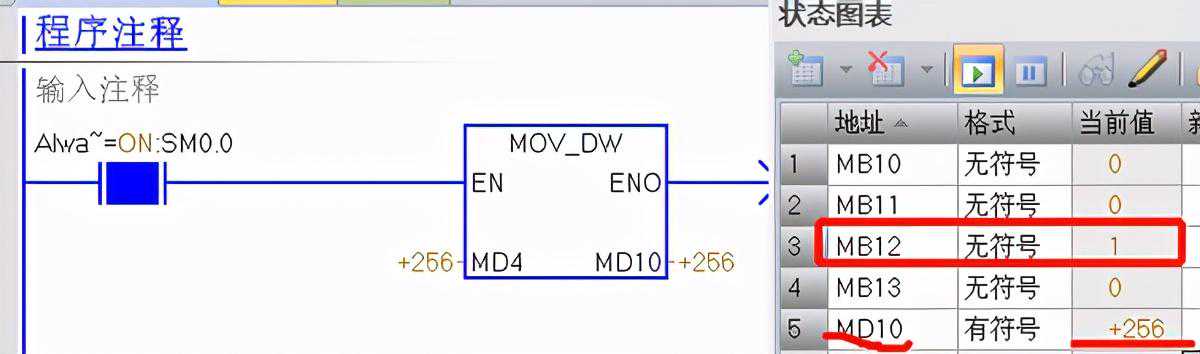

MD10=256，则256也存在低位MW12中，但存在MB12中=1
实际MD10=256，二进制数为：
因此，在西门子PLC分析提取位的状态时，对于一个字或双字，要弄清，每个字节的状态，才能得出正确的结果。
