一、货物名称：IPX1/2垂直滴雨试验装置

二、主要用途：该设备符合IEC60529:2001《Degreesofprotectionprovidedbyenclosures(IPCode)》、GB4208-2008《外壳防护等级(IP代码)》、《灯具第一部分：一般要求与试验》标准要求，适用于灯具及电工电子产品的IPX1、IPX2、标准的防水检测试验；该设备已广泛应于各出入境检验检疫局机电实验室、国内外产品认证实验室，设备性能达到有国内先进水平。

设备程式中有标准试验选项，用户可选择需要的标准测试项无需设置即可进行试验；另配有自定义测试选项，用户可自行设置测试数据，以适应不同的测试标准；载物台转盘可以倾斜150，自动转换测试位置，以适应IPX2试验的倾斜要求，使用户在进行IPX2试验时不用停机换位即可自动完成试验作业，同时保证了试验数据的可靠性与准确性。

三、工件条件:环境温度为5℃～35℃、相对湿度≤85%、电源220V、3KVA；

四、技术指标：

1.垂直滴雨试验装置：

1.1符合IEC60529:2001《Degreesofprotectionprovidedbyenclosures(IPCode)》、GB4208-2008《外壳防护等级(IP代码)》14.2.1条款与图3、《灯具第一部分：一般要求与试验》9.2.4条款及图9.3要求；

1.2适用于进行产品的IPX1、IPX2测试；

1.3滴水面积：1000mm×1000mm（可根据要求选择800×800mm）；

1.4滴水孔径：￠0.4mm；

1.5滴水孔距：20mm；

1.6降雨量：1+0.5mm/Min、3+0.5mm/Min或用户自设定参数(采用数字控制降雨量技术)；

1.7滴水高度：200mm（设备自行控制或手动控制）；

1.8滴水响应时间：≤5S；

1.9IPX2测试时,设备自动转换使样品四个面在倾斜150的情况下各淋雨150S（自动控制）；

1.10试验时间：0-999.9Min（可设定）；

1.11水箱型式：全封闭水箱，SUS304材质；

1.12滴水针采用锥形针座安装，可快速进行装拆；

1.13水箱升降驱动：丝杆(SUS303不锈钢T34X6)、螺母装置驱动升降，有防坠落等安全功能；

1.14当水箱下方有物体顶柱水箱时,螺母会自动脱离水箱,有防止损坏水箱及被顶物体的安全功能；

1.15升降电机：天力51K120GU-CMFK/5GU18K齿轮减速电机；（如供货问题会用同类品牌替换）

1.16试验模式：

1.16.1IPX1试验，按标准条款中的IPX1条件进行试验；

1.16.2IPX2试验，按标准条款中的IPX2条件进行试验；

1.16.3自定义试验，按用户需求进行试验，可以设定降雨量、试验时间、滴水高度、样品倾斜角度；

1.17机体材料：工业合金铝型材；

1.18外形尺寸（LXDXH）：1100X1200X2300MM；

1.19机器安装形式：墙面安装式；

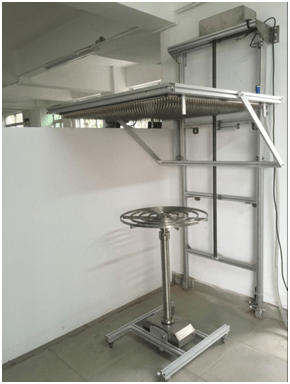

IPX12垂直滴雨试验

IPX12垂直滴雨试验

2.旋转载物台

2.1转台直径：Ø600mm。

2.2转台转速：1rpm。

2.3试验时转动角度：900、3600正反转。

2.4可调伸缩管可调节高度：（900-1500mm）。

2.5正反转控制、转动动作由控制柜控制。

2.6载物台网管型式。

2.7不锈钢带万向轮底座。

2.8旋转载物台承重75kg。

2.9外形尺寸（LXDXH）：800X800X1500mm。

3智能供水/综合控制柜

符合IEC60529:2001《Degreesofprotectionprovidedbyenclosures(IPCode)》、GB4208-2008《外壳防护等级(IP代码)》及《灯具第一部分：一般要求与试验》条款要求；

3.1智能供水：

3.1.1应用于IPX1/2和IPX3/4防水

3.1.2流量范围：1-10L/min；

3.1.3流量精度：±0.5L/min；

3.1.4流量计：LWGY-6型不锈钢蜗轮流量计；

3.1.5水泵：CDL2-40型不锈钢离心水泵；

3.1.6★流量智能控制：用户在控制柜选定及设置流量，涡轮流量计实时监测、通过数据转换读入PLC内、再通过变频器控制水泵转速；

3.1.7压力范围：0-150KPa；

3.2综合控制柜：压力数字显示，采用压力变送器传输到触摸屏上直接显示；

控制功能：数字供水控制、垂直滴雨动作控制。

3.2.1触摸屏：威伦触摸屏MT6070I7寸；

3.2.2PLC控制器：日本进口三菱FX3G-60MT；

3.2.4数据输出模块：日本进口三菱FX2N-2DA；

3.2.5变频器：台达VFD-F系列2.2KW；

3.2.6步进电机驱动器：雷赛M542；

3.2.7流量控制器：LWGY-6、涡轮流量计1套；

3.2.8压力控制器：2000压力变送器

3.2.9保护功能：漏电保护器、过载保护器、短路保护器
