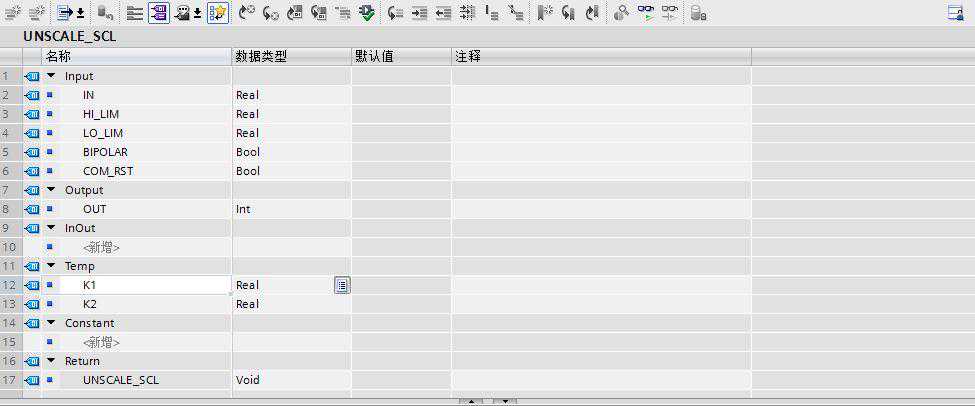

接上期：定义-----输入输出接口数据。具体：输入接口IN：real、HI_LIM：real、LO_LIM：real、BIPOLAR：bool、COM_RST：bool输出接口：OUT：int。中间临时变量（real）：K1、K2。具体见下图
根据上期内容的公式：out：=(IN-LO_LIM)/(HI_LIM-LO_LIM)*(27648-K1)+K1来编写程序，这次我们输出有点变化，可以0~10V/0~20ma输出，也可以2~10V/4~20ma输出。其实在S7-1200系统中0~10V、0~20ma、4~20ma都可以在组态里实现，但是2~10V不可以。具体如何通过SCL语言编写，请看下面介绍。
主要功能叙述：
1、COM_RST复位触发输出为0，
2、BIPOLAR为TRUE时PLC数字量程为5530~27648，为false时PLC数字量程为0~27648。
3、限幅输出，不能超过0~27648或者5530~27648。

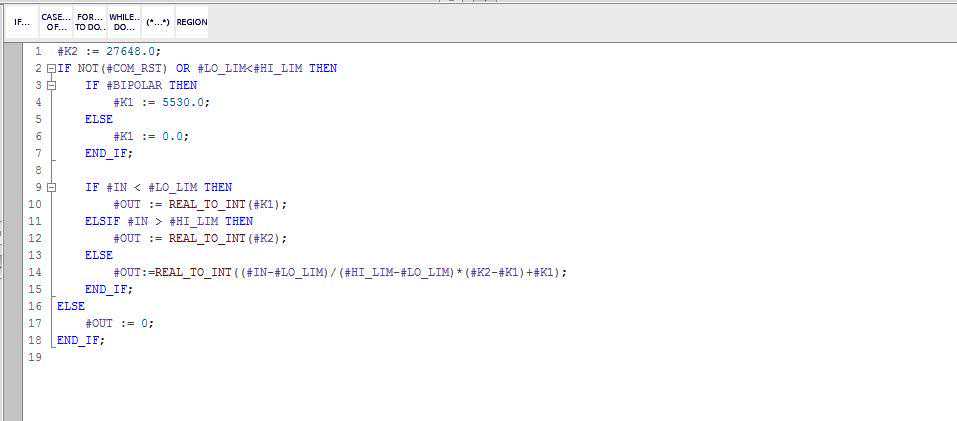

具体程序请看下图：

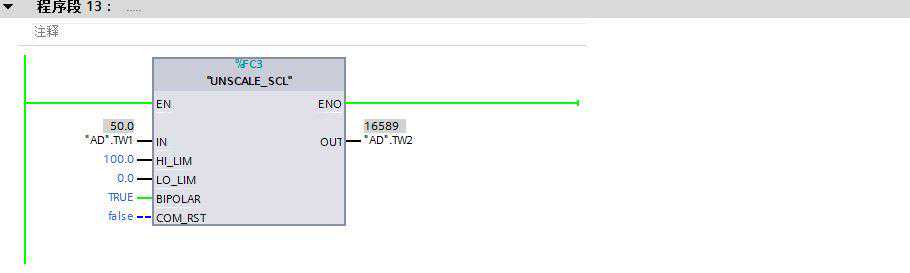

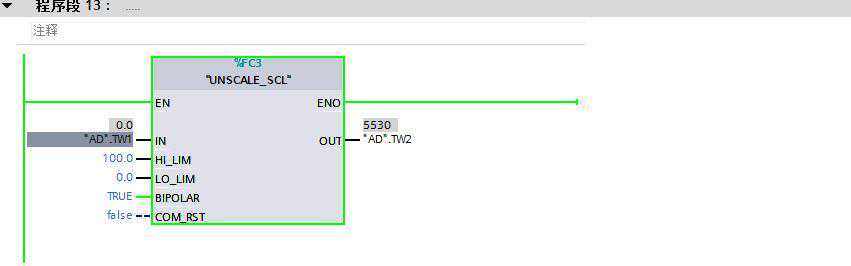

接下来做模拟测试，看看我们编写的块是否正确。
这期对应使用SCL编写模拟量输出标准化到这里介绍完了，比较感兴趣的朋友也可以继续深挖。但最终还是要看项目需求。
