欧姆龙PLC是工控领域市场率较高的品牌之一，有低端CP/CH系列，中端CJ系列，高端NX/NJ系列。对于上位机开发来说，主要的协议有Hostlink协议、FinsTCP/UDP协议、EtherNetIP协议，今天主要跟大家分享一下，我们在上位机学习中如何通过软件来搭建仿真环境，在没有硬件的情况下，也可以进行协议测试。
仿真搭建1、首先需要安装好欧姆龙的编程环境，现在CX-ONE已经集成了欧姆龙的大部分的软件，大家直接安装CX-ONE即可，需要软件可以私信我微信号。

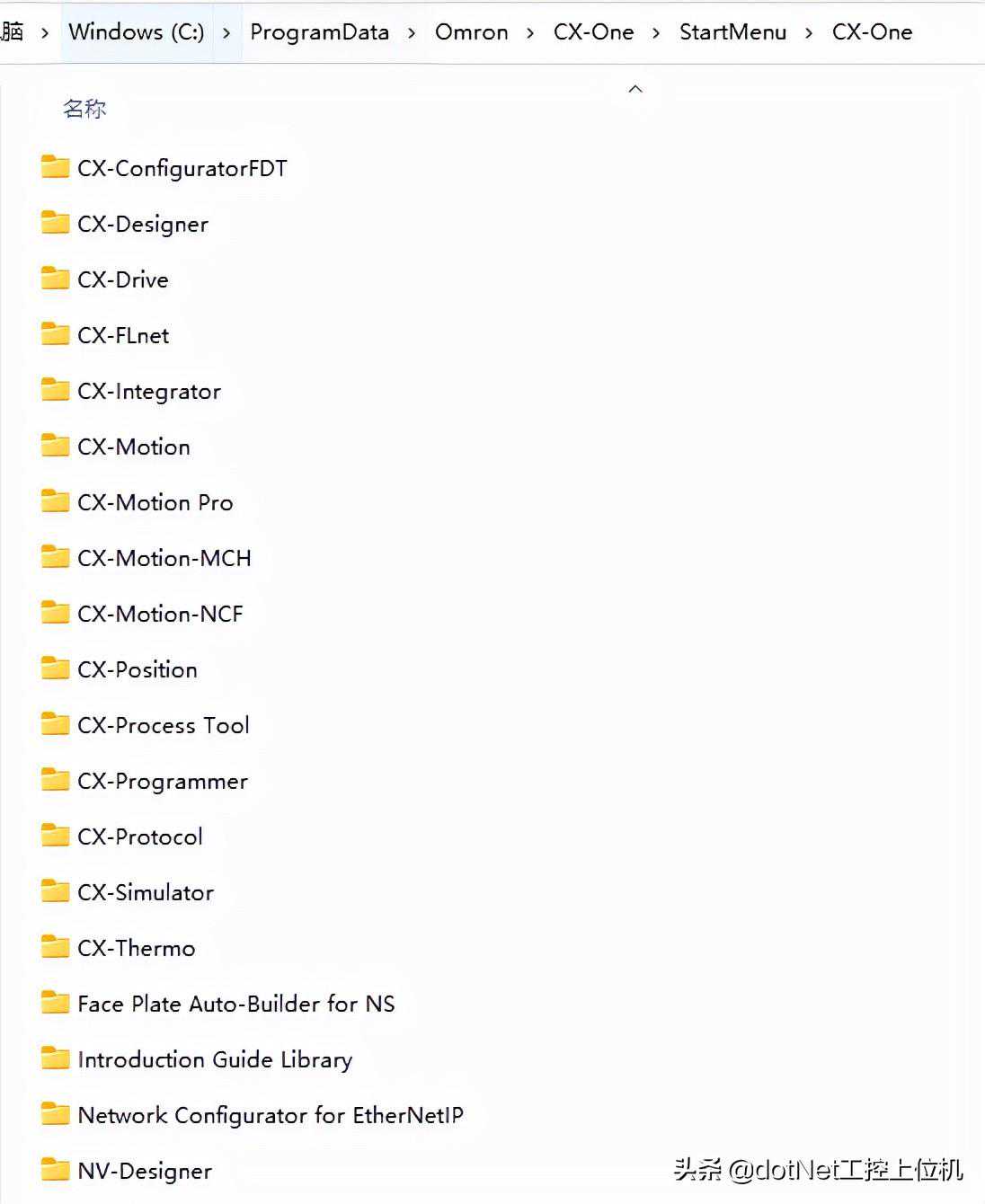

2、安装完成之后，CX-ONE会有一系列的软件和说明文档。
3、我们可以看到里面有个叫做CX-Simulator，这个就是用来搭建仿真环境的。

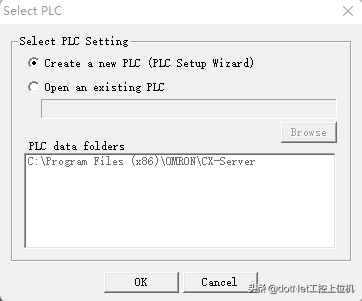

4、双击打开CX-Simulator之后，会弹出下面的窗体，选择创建新的PLC或者打开一个已经存在的PLC。

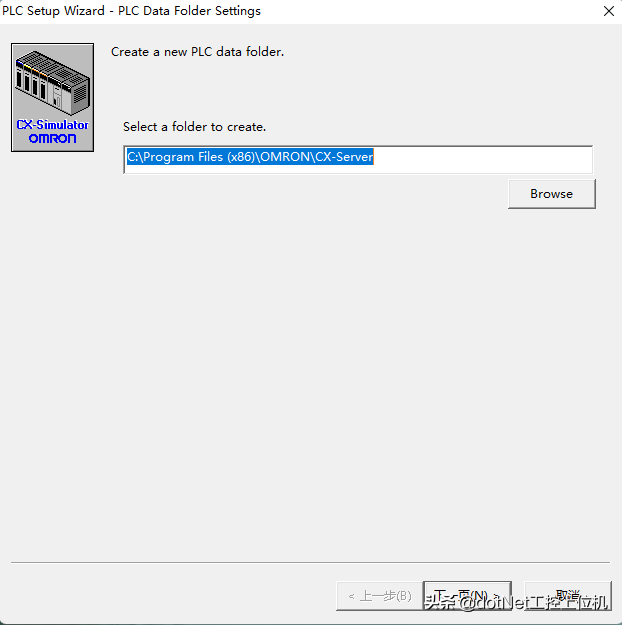

5、由于是第一次使用，所以我们创建一个新的PLC，下面这个是创建项目所存储的路径。

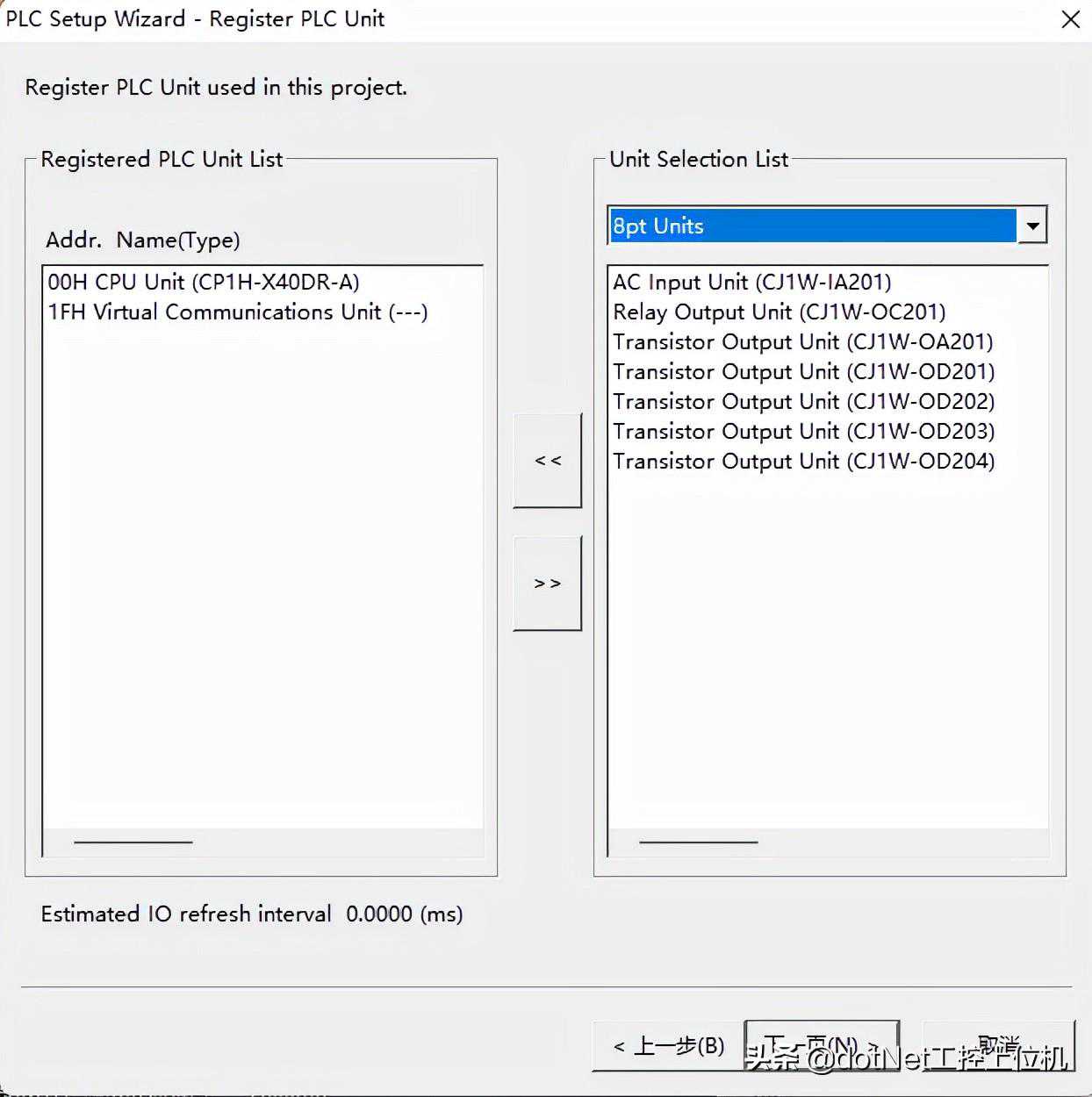

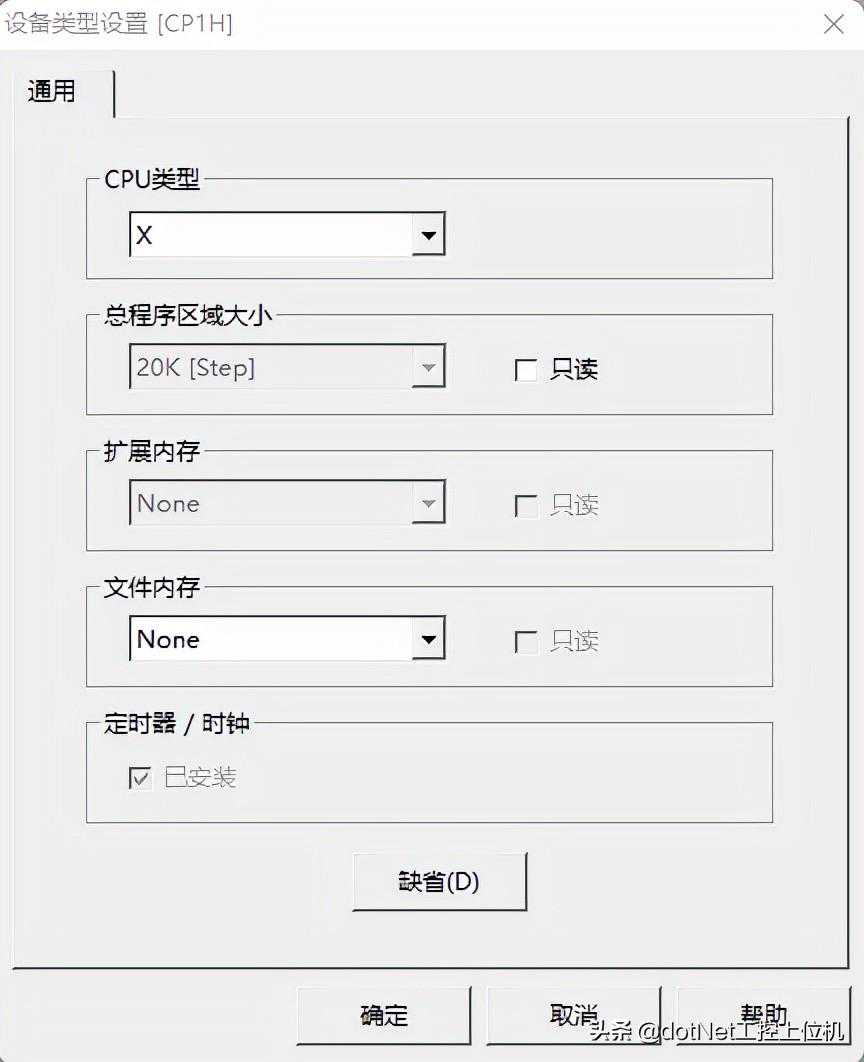

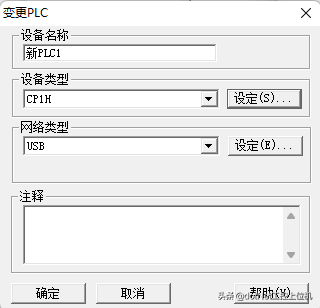

6、这里选择一个CPU类型，我这边选一个常用的CP1H系列PLC。

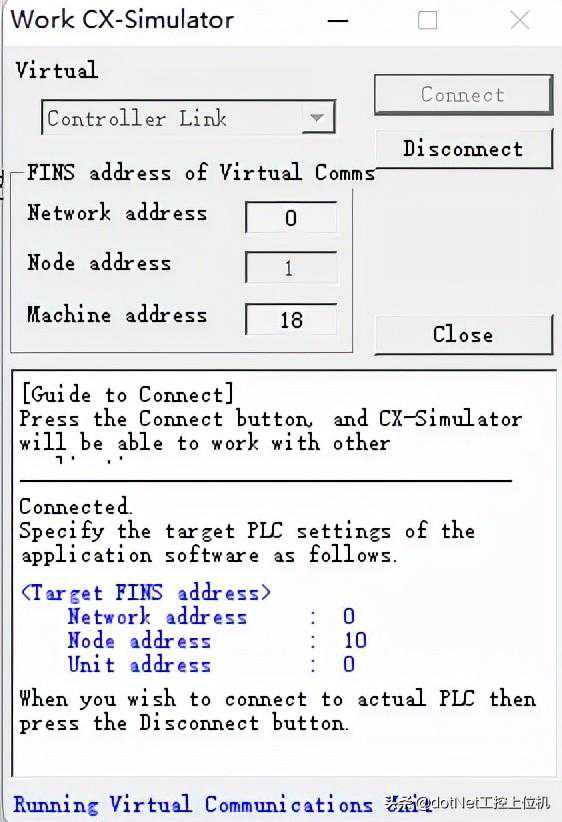

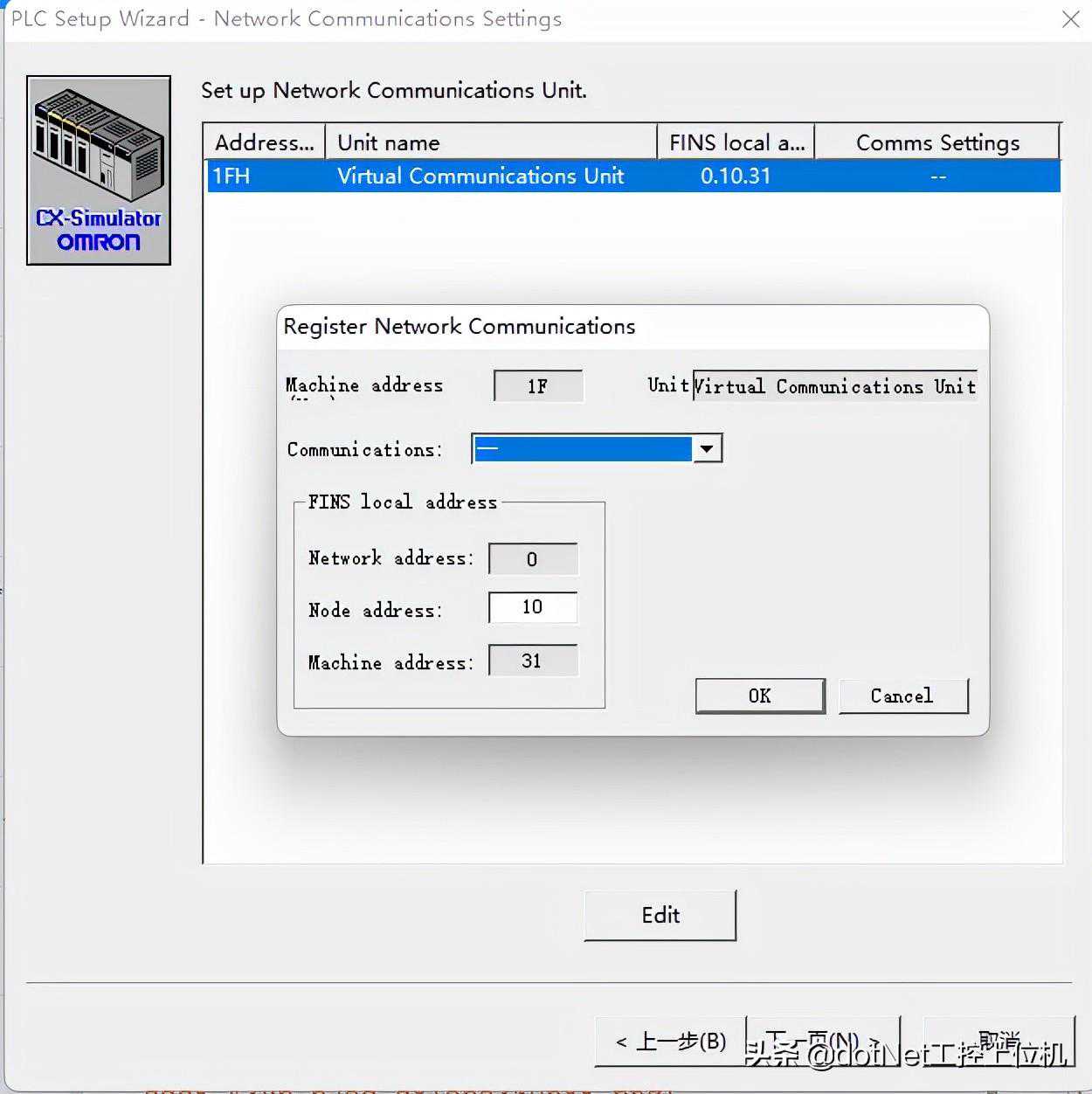

8、PLC设置向导之网络通信设置，这里可以设置的是节点地址，默认是10。

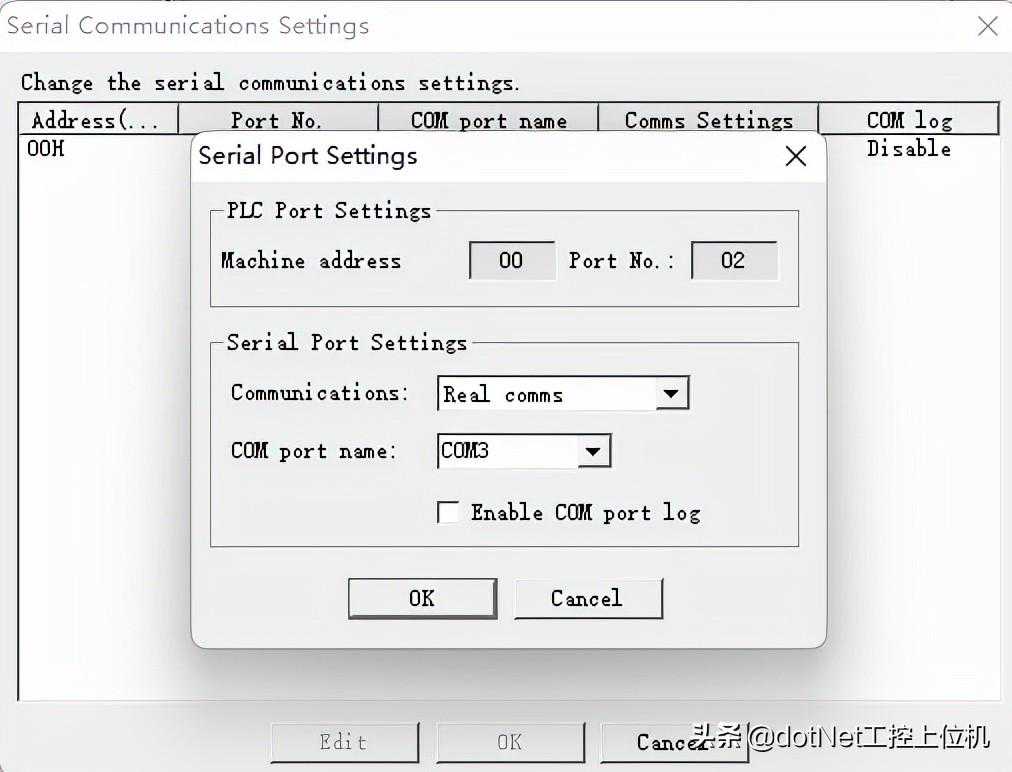

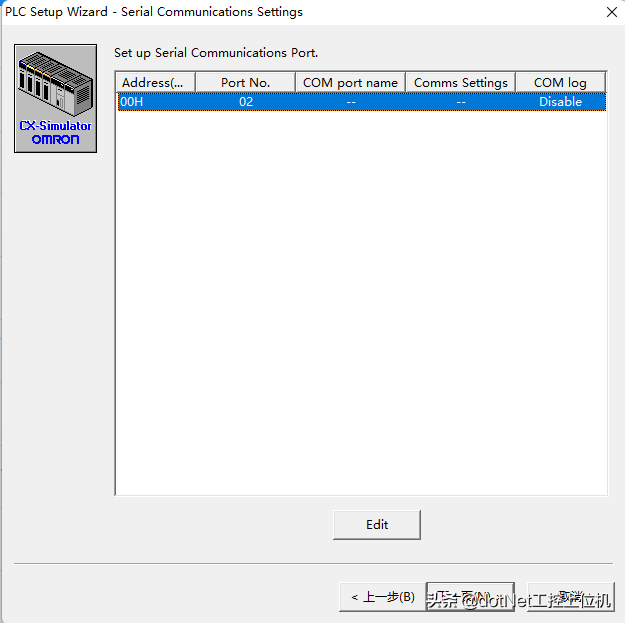

9、PLC设置向导之串口通信设置，双击之后，选择真实串口RealComms，这里需要使用虚拟串口助手VSPD，虚拟出一对串口，我虚拟的一对串口是COM3和COM4，所以这里我选择COM3。

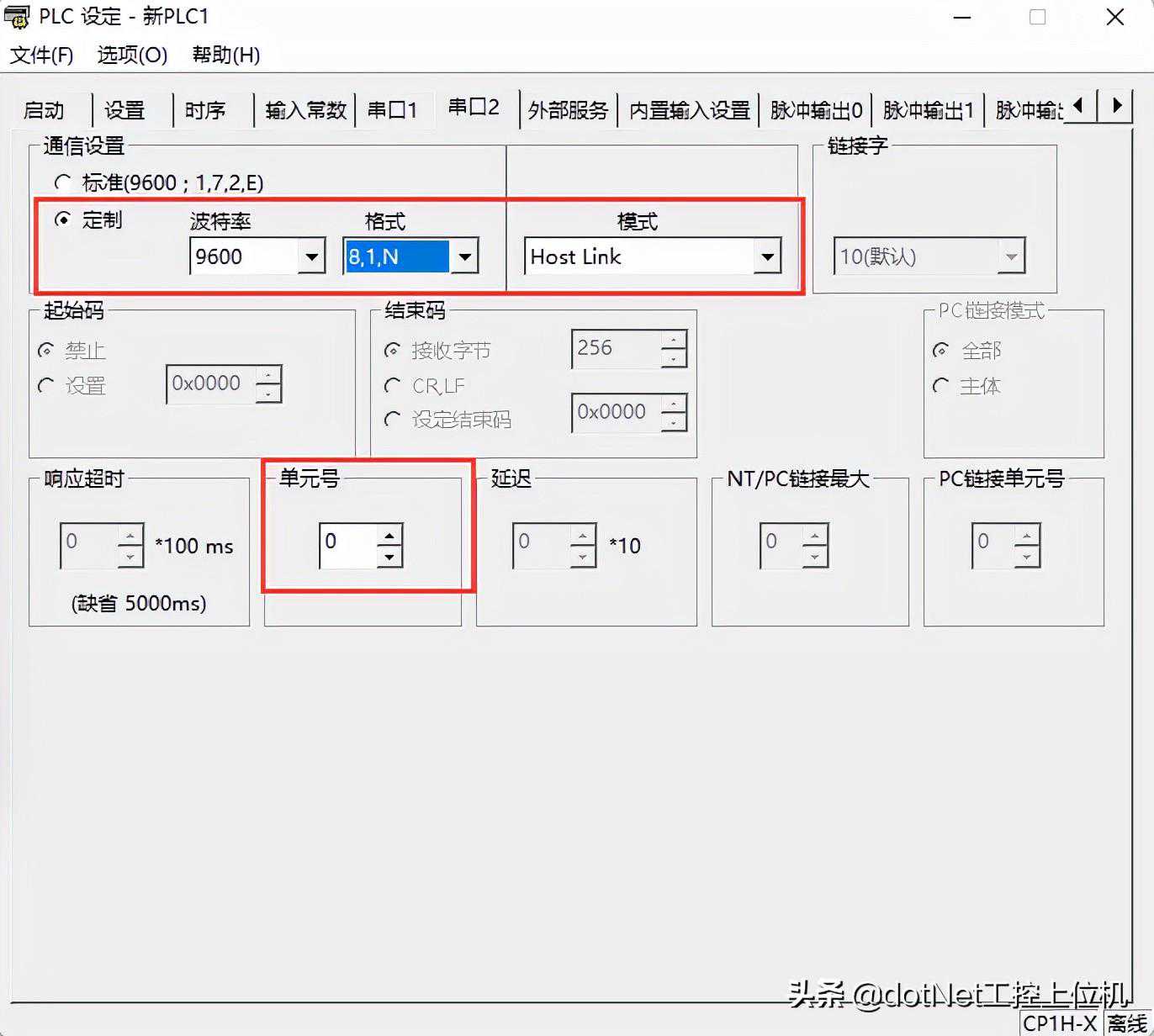

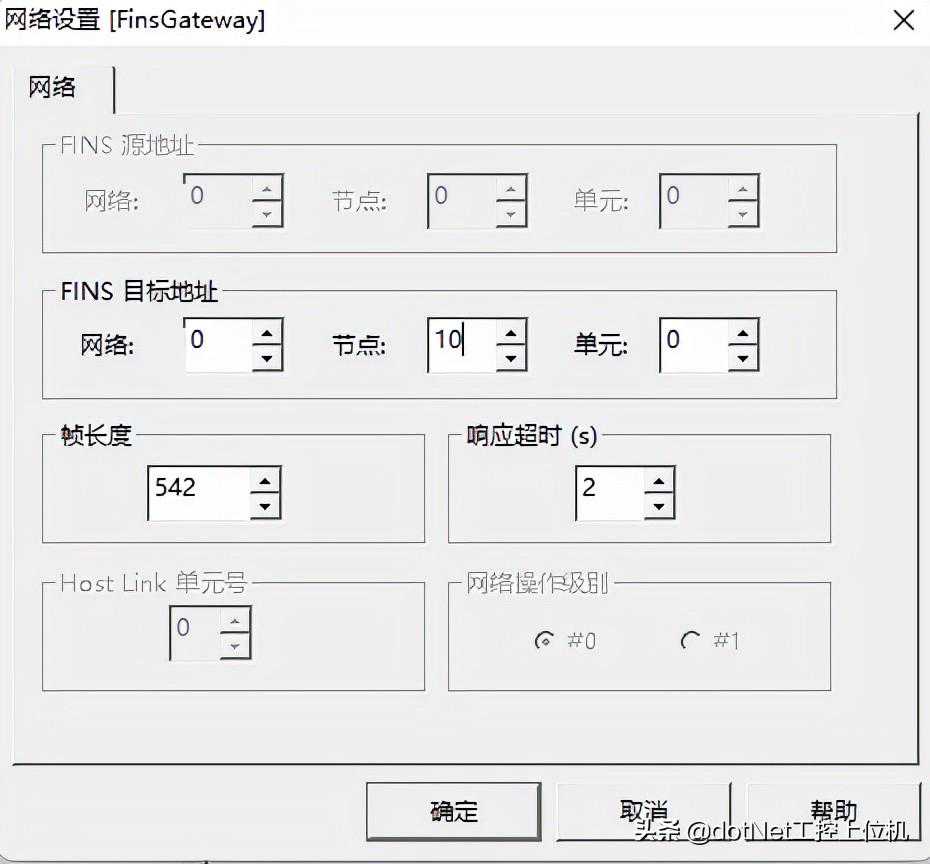

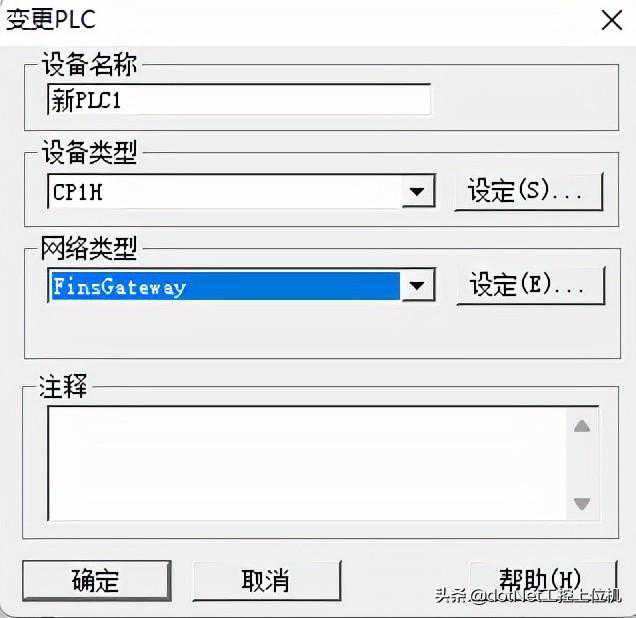

4、接下来配置一下，主要设置两个地方，一个是通信参数，这里设置为9600N81，另一个是单元号，默认是0，可以不用改，后面会用到。

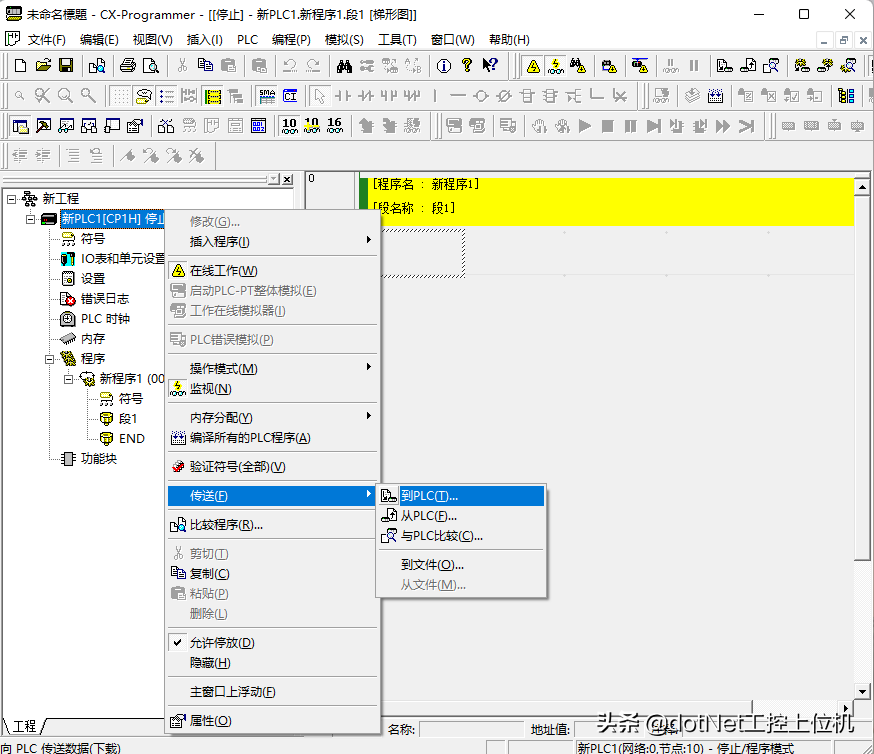

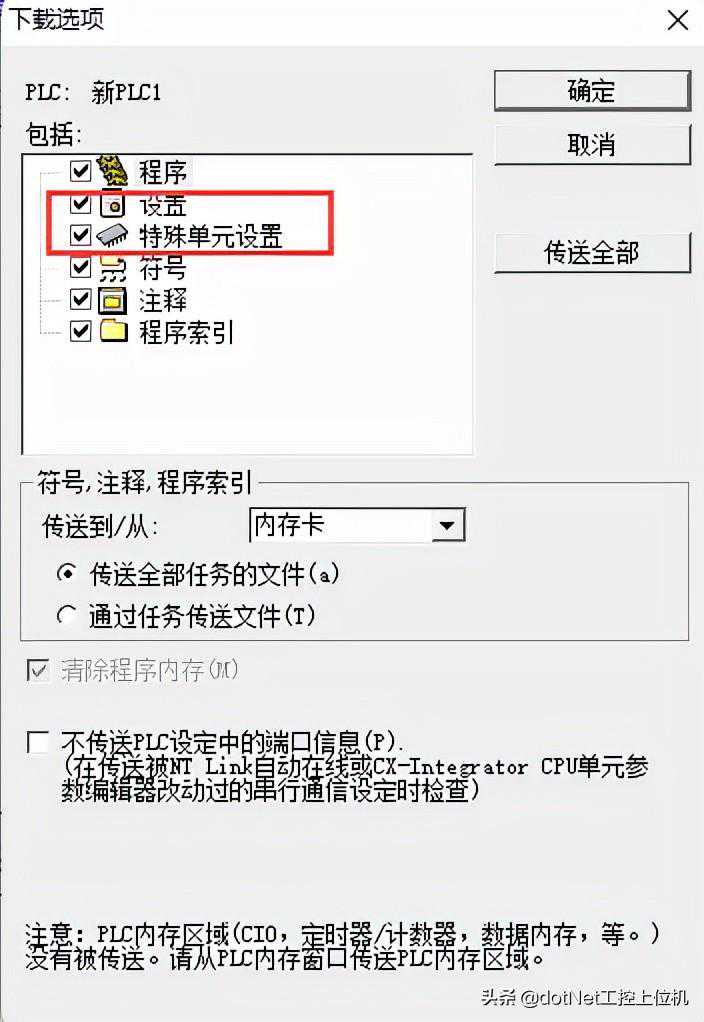

6、下载PLC程序，选择CPU，右击，选择传送到PLC，进行PLC程序下载。

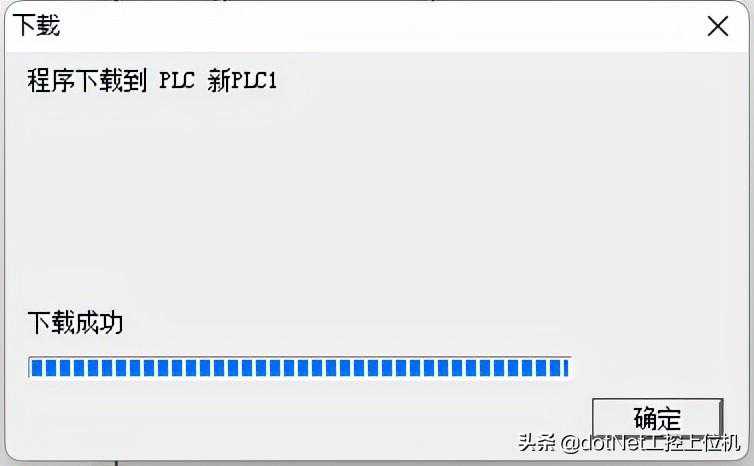

8、PLC程序下载成功。

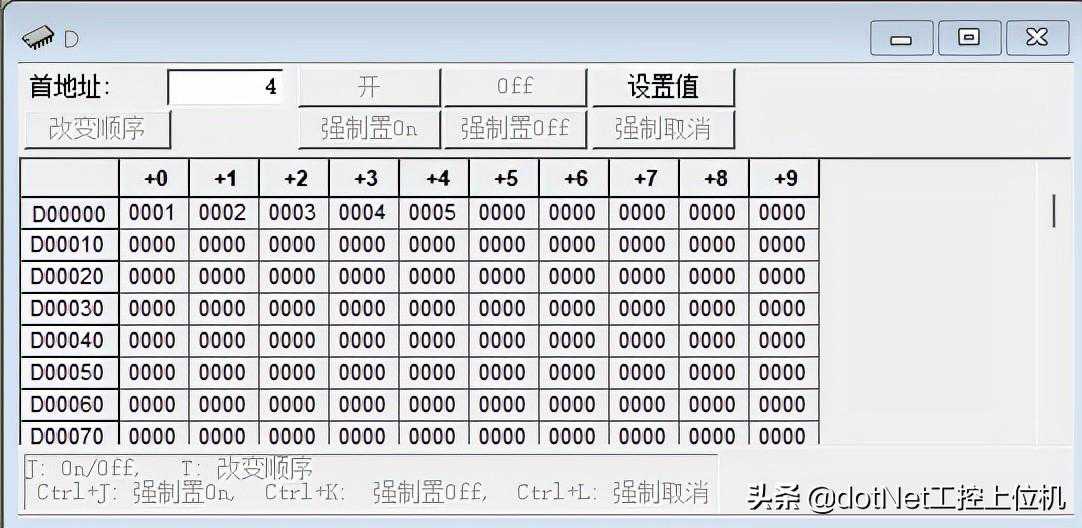

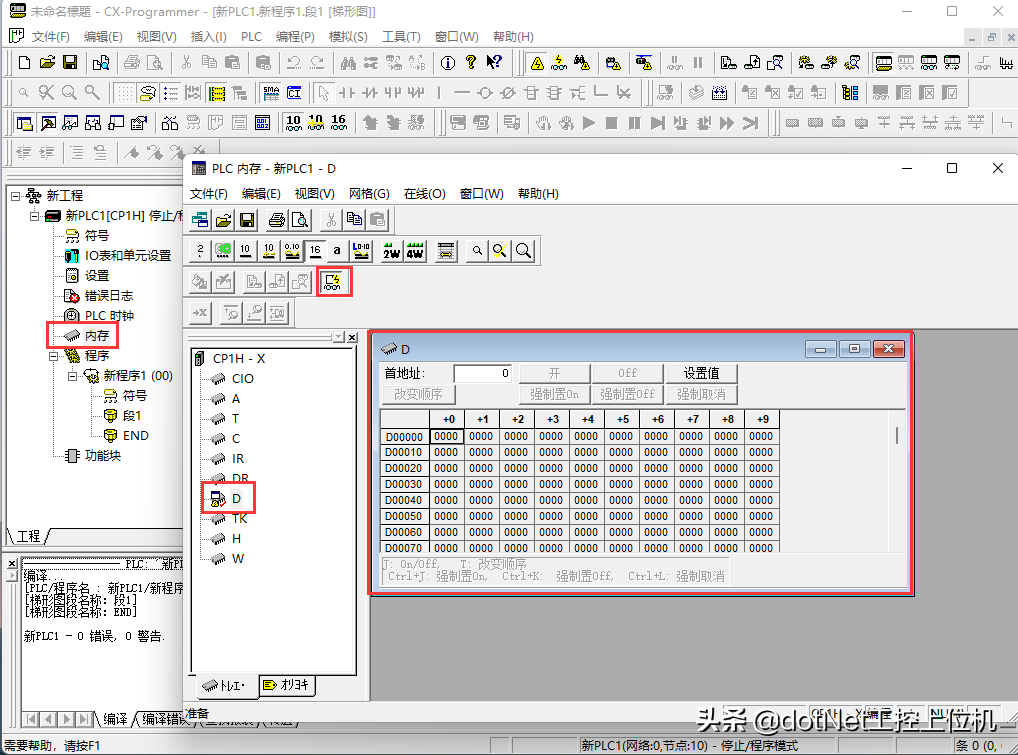

10、提前将D0-D4的数据分别设置为1-5，便于后续测试。
Hostlink协议有两种模式，分别是C-Mode和Fins，其中C-Mode比较简单，但是功能上不如Fins强大，为了方便起见，这里以C-Mode模式进行测试。
下面以读取D0-D4的数据为例，报文结构如下：
起始符：@
单元号：00
指令：RD
开始地址：0000
长度：0005
校验：XOR
结束符：*\CR
这里使用串口助手进行测试，该串口助手自带校验和结束符，所以提前设置好，如下所示：
我们可以看到，发送完成后，自动有了回应，说明仿真环境搭建成功。
我们分析一下返回的数据：
@00RD000001000200030004000557*\CR
其中的0001，0002，0003，0004，0005正是对应D0-D4的值。
怎么样，各位学习上位机开发的小伙伴，动手试试吧！
我是新阁上位机付老师，用我的专业，成就你的梦想！
码字不易，给个赞吧！~~~
