今天接修一台施耐德ATV61变频器，22KW。客户报称：报警SCF4。
首先检查两个模块，整流模块正常。IGBT模块有一路击穿。

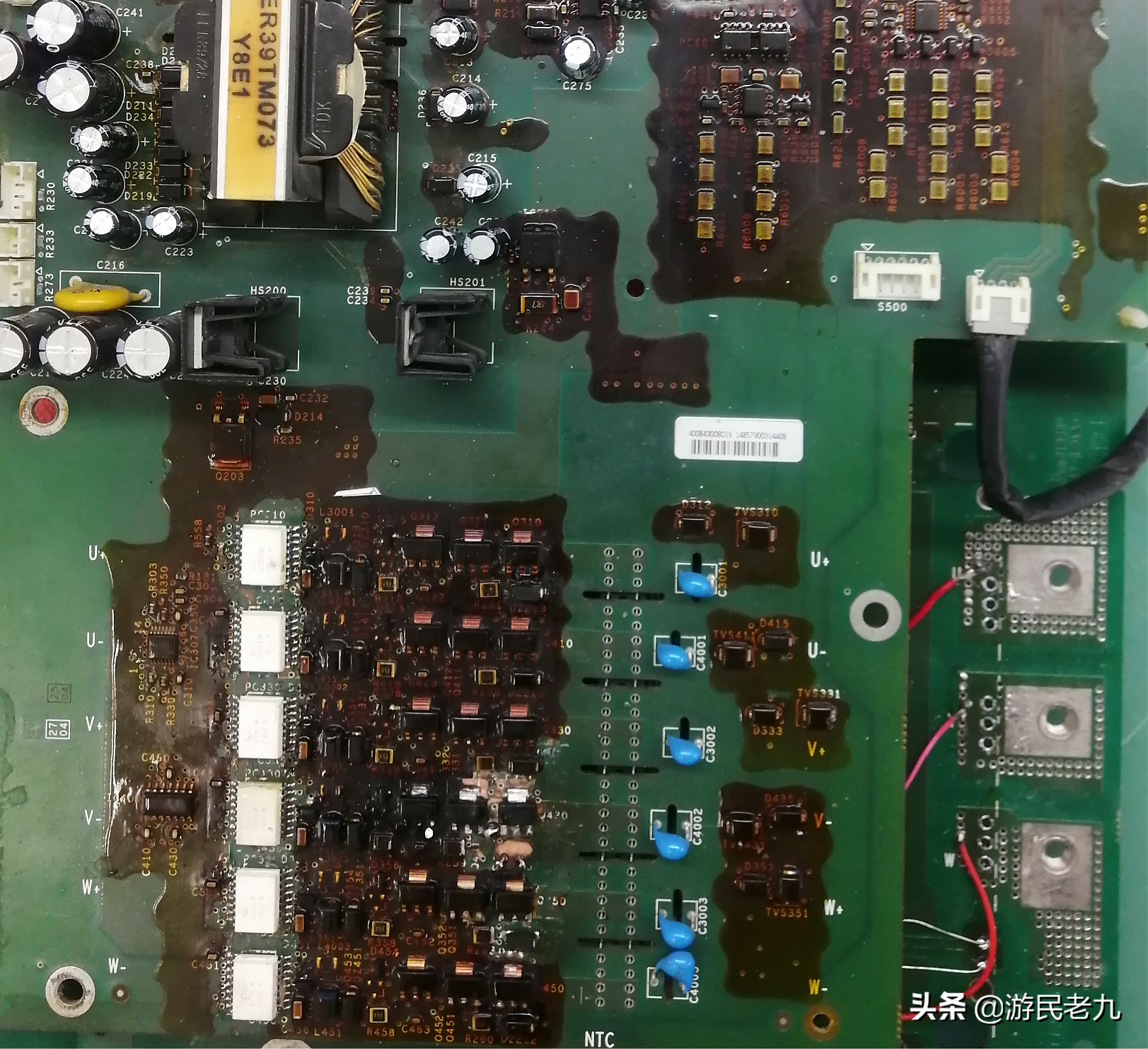

于是拆机，施耐德的特点就是一堆铜排，拆下电源驱动板，看到有一路驱动电路也烧焦了。
把烧焦的PCB板子碳化部分刮干净，露出新茬，然后把测量这一路的所有元件。发现有一个电阻和一个二极管损坏。
再查此路驱动光耦也损坏，把这些损坏的元件全部换新。
此变频器用的IGBT模块型号为：FS100R12KE3。
在上模块之前，给空板上电，将管压降检测电路屏蔽。然后插上主板和面板，上电，面板正常点亮，显示RDY。切换到面板控制。启动，用示波器测六路驱动脉冲波形正常。
然后上模块，装机，先上单相电，空载启动，测输出端电压均衡。
然后上三相电，带电机，启动，测三相电流正常。本次维修完毕。
