本文通过我工作现场的一个实例来跟大家分享下SFB47的使用，SFB47"COUNT"控制计数器，
可以使用下列操作：
*通过软件门SW_GATE启动/停止计数器
*使能/控制输出DO
*检索状态位STS_CMP、STS_OFLW、STS_UFLW和STS_ZP
*检索当前的计数器值COUNTVAL
*读取/写入内部计数器寄存器的作业
*检索当前的持续时间TIMEVAL
下面看看如何使用：

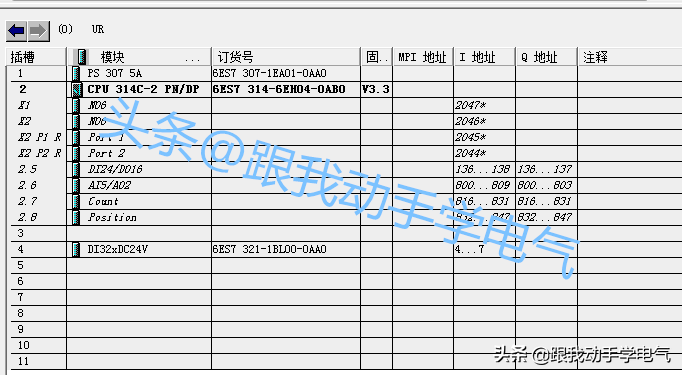

首先看看我们现场时怎么用的，硬件组态是采用314C-2PN/DP的cpu，如下图所示：（具备高速计数功能）
这里要注意的是计数器的地址为816，后面的程序中要用到。

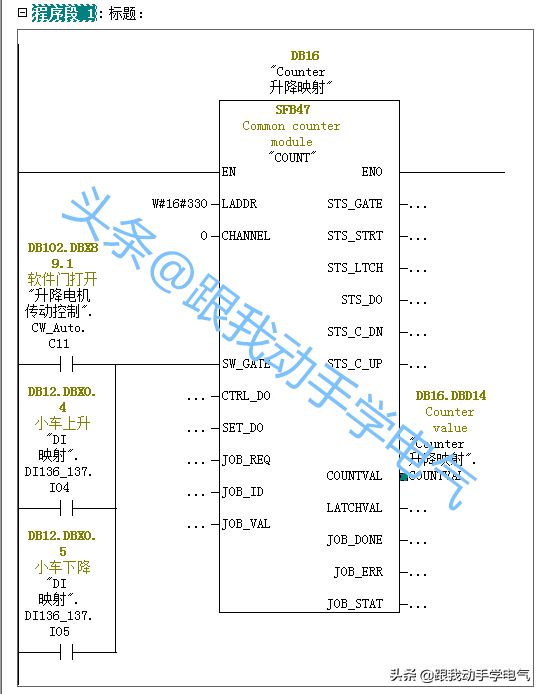

具体程序如下：
这里重点用到了：
LADDR:子模块的I/O地址，由您在"HWConfig"中指定。就是在硬件组态的计数模块的地址816，对应16进制就是330，所以上图中LADDR为W330.
CHANNEL:通道号，不用的模块通道数量也不同，
SW_GATE:使能端用于启动/停止计数器的软件门
COUNTVAL:读取到脉冲值。
下面简单讲讲31X系列CPU具有计数模块如何使用：

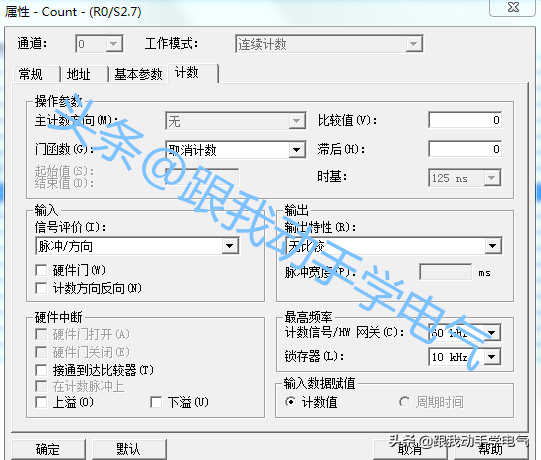

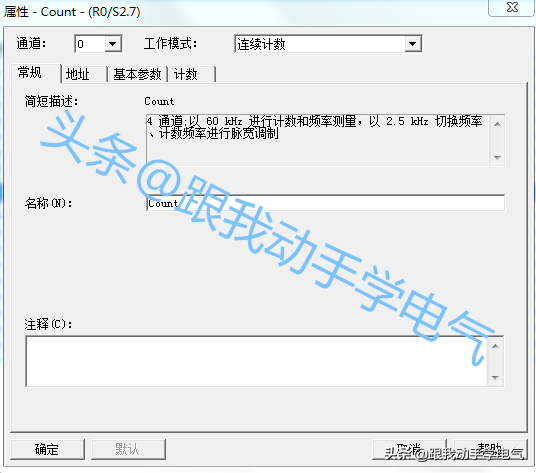

1.双击子模块“Counting”（计数）。“Countingproperties”（计数属性）对话框随即打开。
2.选择通道0和连续计数模式。在参数分配屏幕中进行以下设置（不修改其它任何设置，因为进行调试不需要它们）：
–输入：硬件门
–输出响应：无比较
3.单击“OK”（确定），确认设置。“Countingproperties”（计数属性）对话框关闭。
4.单击“Station”（站）“Saveandcompile”（保存并编译），将组态保存到项目中。现在，所做的更改便存储在项目中。
5.当CPU处于STOP状态时，请选择“PLC”“Loadtomodule”（装载到模块）来下载组态。现在，数据从PG下载到CPU中。
6.单击“Station”（站）“Close”（关闭），关闭HWConfig。
返回到SIMATIC管理器

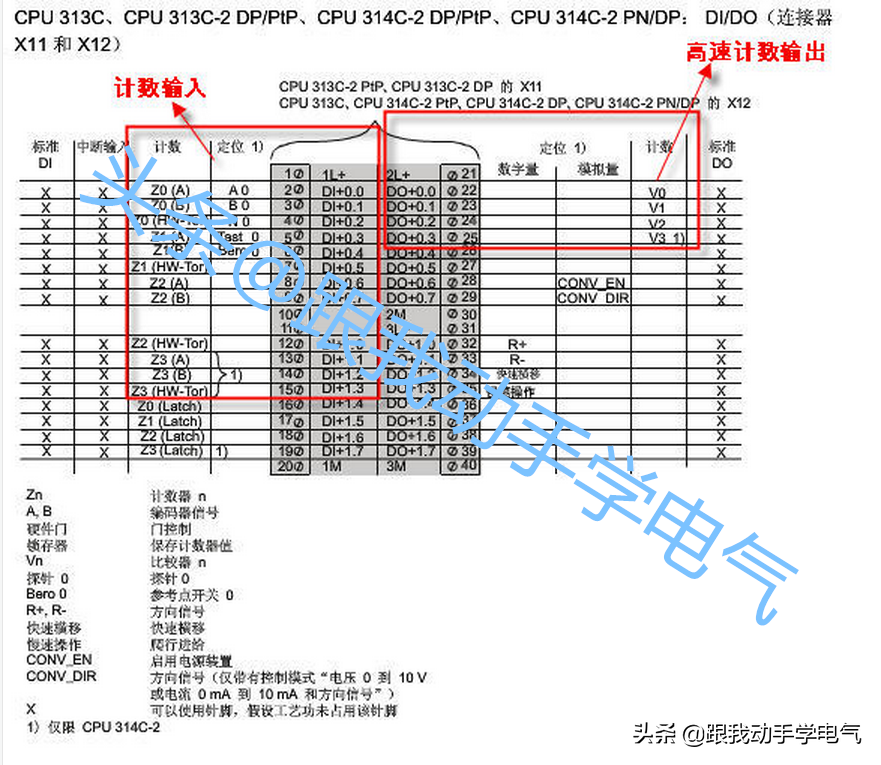

本文用有4个高速计数通道，具体接线如下：
通过我工作现场的实际例子跟大家分享高速计数模块的使用，希望本文能对你有一些帮助。
