ABB部件传动
ABB部件传动是专为并入各种机械设备而设计的，例如搅拌机、输送机、风机、泵，或者任何需要将定速电机转换为变速电机的机械。
ABB部件传动满足OEM、机械制造商、盘柜厂商的需求，可以从ABB广大的分销网络购买到。该传动选型方便简单，并提供一系列的标准内置特性，例如PID控制、制动斩波器、固定式控制盘和速度控制电位器。
亮点
通过物流分销，可在全球购买
用户友好化LCD控制面板和集成电位计
灵活安装的可选产品
PID控制
集成EMC滤波器
内置制动斩波器
便于快速调试的FlashDrop工具
特性
优点
益处
全球购买及服务
在世界各地都能买到，有四个永久性库存地区。
致力于全球服务及支持网络，是该行业最大的品牌之一。
世界任一国家都可得到快速可靠的交货及专注
的支持。
用户友好化LCD控制面板和集成电
位计
清晰的数字/字母显示，便于设置及使用。
节约时间。
灵活多样的安装方式
螺钉或DIN导轨安装，侧面及并排安装方式。
传动类型可用于不同的设计，节约安装成本和
时间。
集成EMC滤波器
高电磁兼容性。
在选定的环境中低EMC发射。
标准内置制动斩波器
无需外部制动斩波器。
节约空间，减少安装成本。
FlashDrop工具
传动设置及调试更加快速、容易，可用于批量制造和维护。
FlashDrop工具允许下载和上传传动参数。
无需上电便可对传动装置进行快速、安全、无
扰的参数设置。专利技术。
PID控制
根据应用要求改变传动的表现。
提高生产的产出、稳定性和准确性。
有涂层的电路板
电路板涂层能够保护电子器件免受静电释放及空气污染，包括防潮。
由于对电子器件很好的保护而减少维护。
典型应用在广泛的应用中，ABB部件传动提供了速度控制的优点。

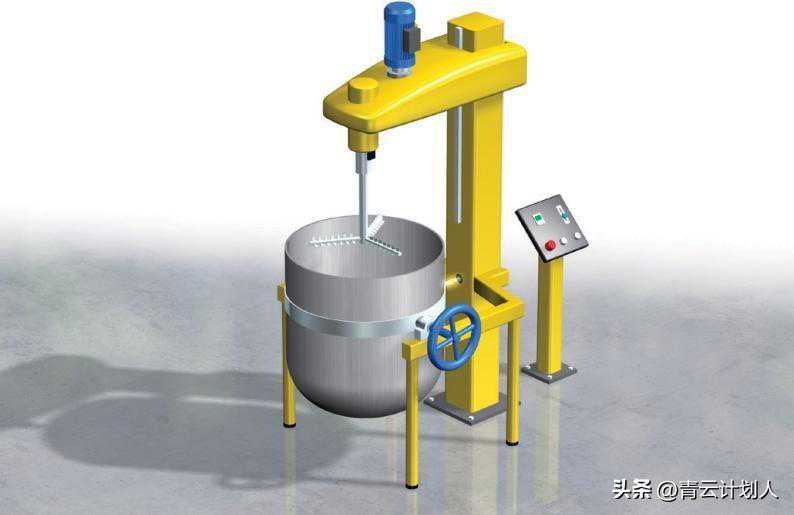

在搅拌机应用中，传动可提供高启动转矩来优化搅拌机启动运行。静音运转模式使得传动的开关频率在高转矩启动后，提高到更高的水平，从而降低噪音。FlashDrop工具针对同一种搅拌机应用的不同传动装置提供了快速安全的调试方式。

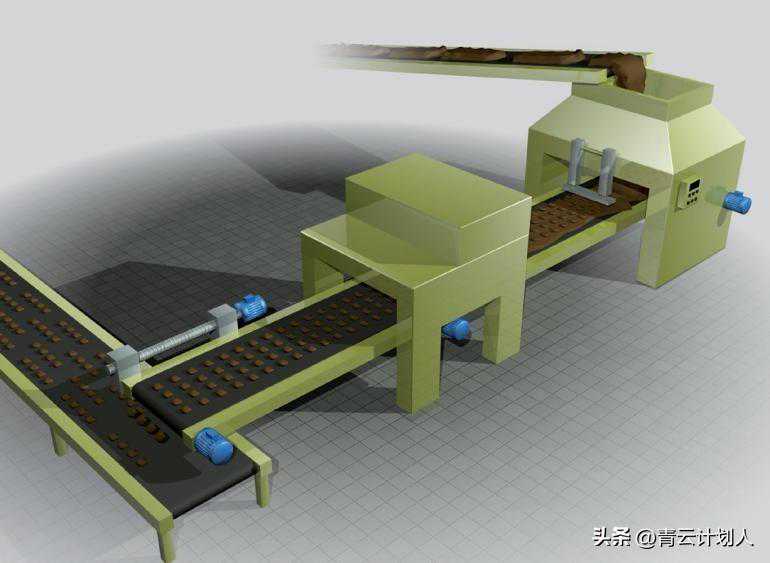

在传送装置应用中，皮带的速度可由传动装置和电机来控制。生产线往往包括多个部分，其中也包括传送设备，它是用来有效的连接各部分从而来提高产能。传动装置使得输送机的启动和停止变得平稳，因此减少了机械压力并降低了维护成本。

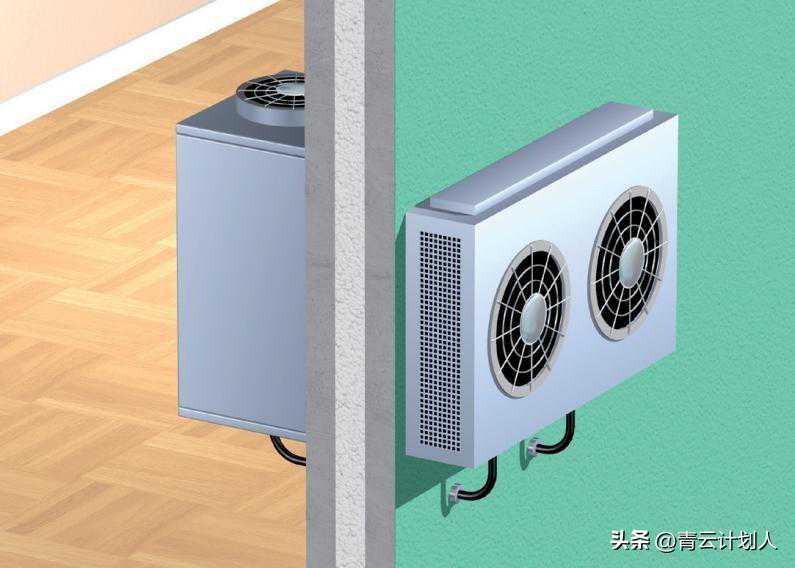

一个热泵系统包括一个带风机的室内单元和一个带压缩机和鼓风机的室外单元。热泵通过收集空气中的热量并将其排放到室外来冷却室内环境。室外单元利用压缩机和鼓风机来驱散热量。冷却后的空气被室内单元的风机吹到屋内。传动设备允许用户根据客户要求改变制冷量。交流传动优化了系统的能量利用率，并使系统运行更为平稳。
风机用于工业、商业及内部环境的过程冷却和空气流通。利用一台传动设备控制空气流动，比机械控制流动方法更加节约能源。一台ABB传动设备集成了PID控制，可根据给定值修正风扇速度，从而提供最佳气流。紧凑的尺寸和多样的安装方式使得系统设计更加灵活。
型号代码
右表第四列的型号代码清楚地表明了传动的功率额定值和外形规格。选定型号代码后，外形规格（第五列）可用来确定传动尺寸，详情如下所示。
电压
ACS150提供两种电压范围:
2=200-240V
4=380-480V
根据所选定的电压，在右侧的型号代码中填写“2”或“4”。结构
型号代码中的“01X”和“03X”代表输入电压的相数及EMC滤波器连接情况。可根据需要进行选择，具体如下：
01=单相
03=三相
E=EMC滤波器连接，50Hz频率U=EMC滤波器断开，60Hz频率
(需要使用滤波器时，可方便地接通。)
额定值
型号代码
外形规格
PN
kW
PN
hp
I2N
A
单相电源电压200-240V
0.37
0.5
2.4
ACS150-01X-02A4-2
R0
0.75
1
4.7
ACS150-01X-04A7-2
R1
1.1
1.5
6.7
ACS150-01X-06A7-2
R1
1.5
2
7.5
ACS150-01X-07A5-2
R2
2.2
3
9.8
ACS150-01X-09A8-2
R2
三相电源电压200-240V
0.37
0.5
2.4
ACS150-03X-02A4-2
R0
0.55
0.75
3.5
ACS150-03X-03A5-2
R0
0.75
1
4.7
ACS150-03X-04A7-2
R1
1.1
1.5
6.7
ACS150-03X-06A7-2
R1
1.5
2
7.5
ACS150-03X-07A5-2
R1
2.2
3
9.8
ACS150-03X-09A8-2
R2
三相电源电压380-480V
0.37
0.5
1.2
ACS150-03X-01A2-4
R0
0.55
0.75
1.9
ACS150-03X-01A9-4
R0
0.75
1
2.4
ACS150-03X-02A4-4
R1
1.1
1.5
3.3
ACS150-03X-03A3-4
R1
1.5
2
4.1
ACS150-03X-04A1-4
R1
2.2
3
5.6
ACS150-03X-05A6-4
R1
3
4
7.3
ACS150-03X-07A3-4
R1
4
5
8.8
ACS150-03X-08A8-4
R1
型号代码中的X表示E或U。

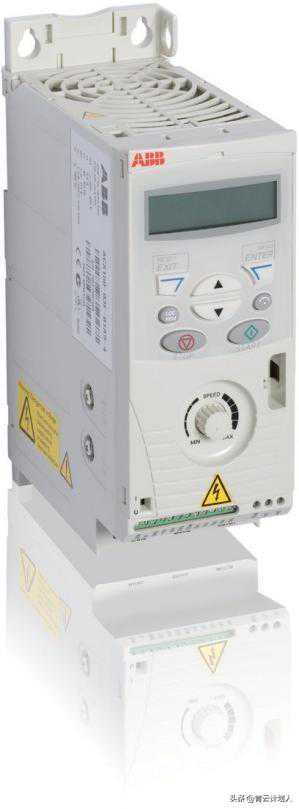

柜式安装传动（UL开放式）
D
W
H1H2H3
外形规格
IP20UL开放式
H1
mm
H2
mm
H3
mm
W
mm
D
mm
重量
kg
R0
169
202
239
70
142
1.1
R1
169
202
239
70
142
1.3
R2
169
202
239
105
142
1.5
H1=高度，没有紧固件及夹板H2=高度，有紧固件但没有夹板H3=高度，有紧固件及夹板
W=宽度
D=厚度
D
W

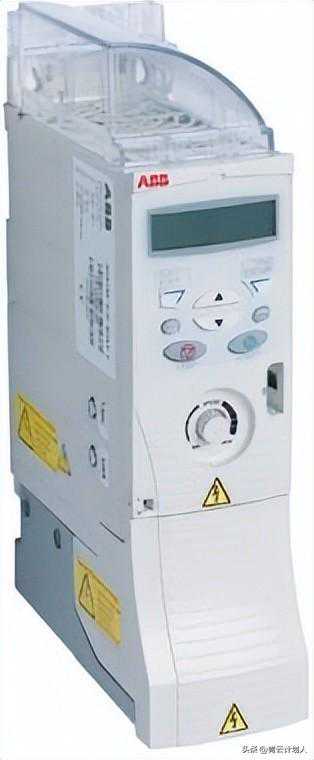

壁挂式传动（NEMA1）
H4H5
外形规格
NEMA1
H4
mm
H5
mm
W
mm
D
mm
重量
kg
R0
257
280
70
142
1.5
R1
257
280
70
142
1.7
R2
257
282
105
142
1.9
H4=高度，有紧固件及NEMA1接线盒
H5=高度，有紧固件、NEMA1接线盒及机罩W=宽度
D=厚度
技术数据可编程控制连接
一路模拟量输入电压信号
电流信号
电位计参考值分辨率
精度
0(2)-10V，Rin312kΩ
0(4)-20mA，Rin=100W
10V±1%最大10mA，R10kΩ
0.1%
±2%
辅助电压
24VDC±10%，最大200mA
五路数字输入
12-24V内部或外部供电，PNP及NPN类型，脉冲序列0-16kHz
输入阻抗
2.4kΩ
一路继电器输出型号
最大开关电压最大开关电流
最大连续电流
NO+NC
250VAC/30VDC
0.5A/30VDC;5A/230VAC
2Arms
产品符合的标准
低压标准2006/95/EC及补充规定机械标准2006/42/EC
电网连接
电压及功率范围
单相，200-240V±10%
0.37-2.2kW
三相，200-240V±10%
0.37-2.2kW
三相，380-480V±10%
0.37-4kW
频率
48-63Hz
电机连接
电压
三相，0-U电源
频率
0-500Hz
连续负载容量
（最高环境温度40ºC时，恒转
矩应用）
额定输入电流I2N
过载容量
（最高环境温度40ºC时）
每十分钟允许一分钟的1.5xI2N重载应用。允许2秒钟的1.8xI2N启动应用。
开关频率默认
可选
4kHz
4kHz，8kHz，12kHz，16kHz
加速时间
0.1-1800s
减速时间
0.1-1800s
制动
标配内置制动斩波器
电机控制方法
标量U/f
环境要求
环境温度
-10-40ºC(14-104ºF)，无结霜
50ºC(122ºF)，10%降容。
海拔高度输出电流
0-1000m(0-3281ft)为额定电流，1000
-2000m(3281-6562ft)范围内每升高100
m(328ft)，降容1%。
相对湿度
低于95%(无结霜)
防护等级
IP20/可选NEMA1封装
外壳颜色
NCS1502-Y，RAL9002，PMS420C
污染等级运输时存储时
运行时
IEC721-3-3
不允许有导电性粉尘Class1C2(化学气体)Class1S2(固体颗粒)Class2C2(化学气体)Class2S2(固体颗粒)Class3C2(化学气体)Class3S2(固体颗粒)
电抗器
交流输入电抗器
外部可选件。
用以减小谐波畸变率(THD)并符合EN61000-3-2。
交流输出电抗器
外部可选件。加长电机电缆。
EMC标准2004/108/EC及补充规定质量保证体系ISO9001
环境体系ISO14001
UL，cUL，CE，C-Tick及GOSTRapprovalsRoHS标准
控制连接和接口应用宏

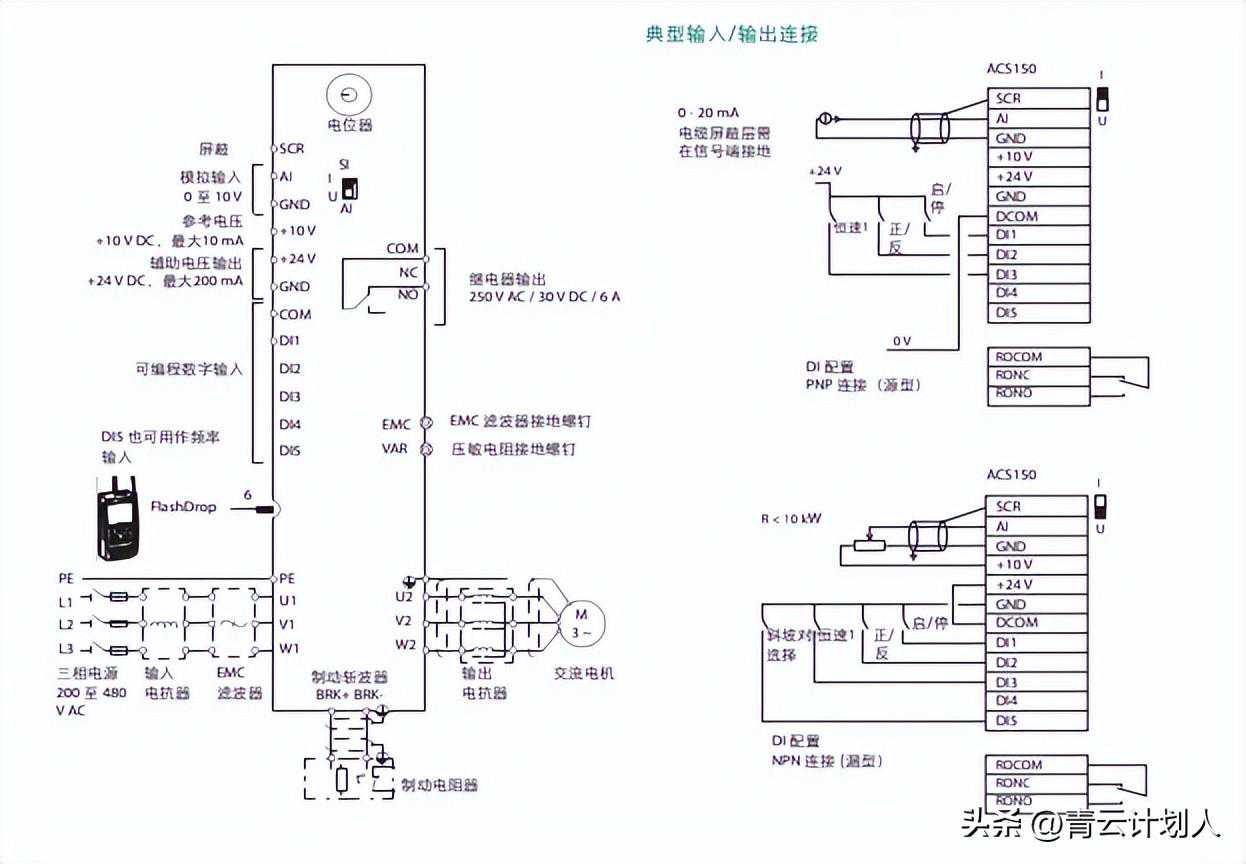

应用宏是预先编程的参数设置。当启动传动时，用户通常选择最适合应用的一种宏。下图展示了ACS150控制连接，并标出了ABB标准宏的默认I/O连接。
可拆卸的商标标记板
ABB部件传动有六个标准宏:
ABB标准宏
3线宏
交变宏
电动电位器宏
手动/自动宏
PID控制宏
在标准宏之外，用户可以新建三种用户宏。用户宏允许用户保存这些参数以备日后操作。
EMC滤波器接地螺钉(EMC)
压敏电阻接地螺钉(VAR)
输入、制动电阻及电机连接
固定式控制盘
FlashDrop连接
