场景：一个工控人，他接到一个项目，在微信群里交流起来，AB1769的PLC和西门子1500的PLC进行数据，让我帮他出个方案：
应用难点：通讯协议不同，处于不同IP段，PLC无源程序修改

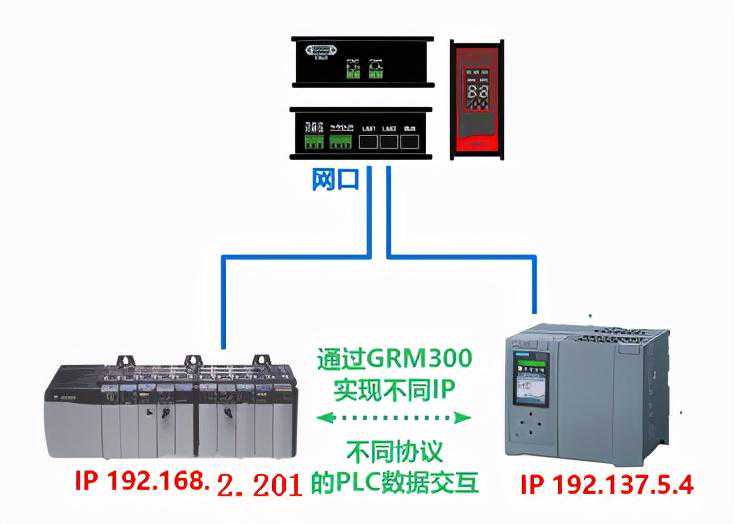

方案：使用GRM300系列网关，2个网口分别接1769和西门子1500
网关内置了各种PLC协议
PLC无需添加任何代码，简单配置网关即可完成数据交换
GRM331WX可以采集各种协议的串口和网口设备，并在不同设备之间交换数据。采用打包读写的方式，并具备定时和阀值判断，可最大限度优化通讯速度，充分利用带宽。
比如需要从A设备读取数据，然后写入到B设备，方法如下：
1.1：定义配置好A设备协议类型，需要读取的数据类型，寄存器地址，并确保A设备通讯正常。
1.2：定义配置好B设备协议类型，需要写入的数据类型，寄存器地址，并确保B设备通讯正常。

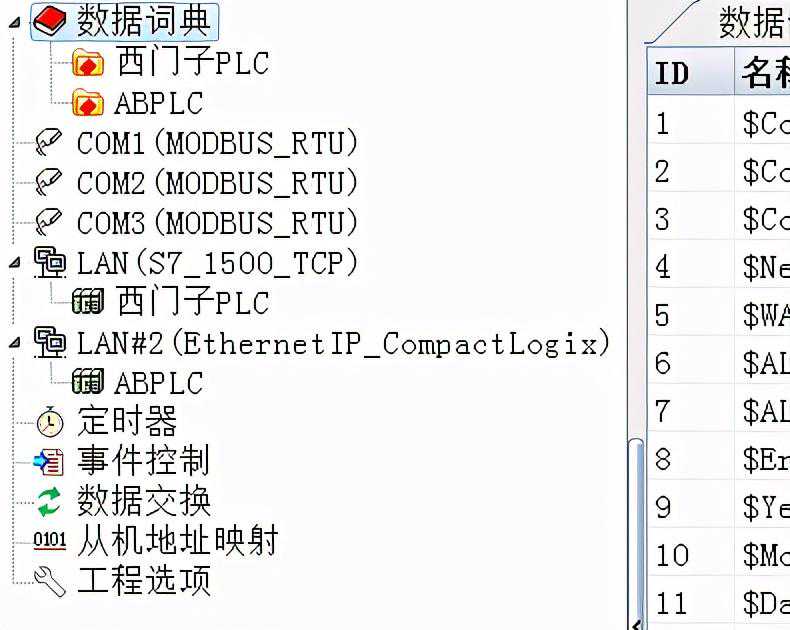

1.3：在GRMDEV定义数据交换，即可完成数据交换
典型应用举例：一个网口NET1接西门子1500PLC，另外一个网口NET2接AB_PLC,需要将AB_PLC的数据发送到西门子1500PLC。

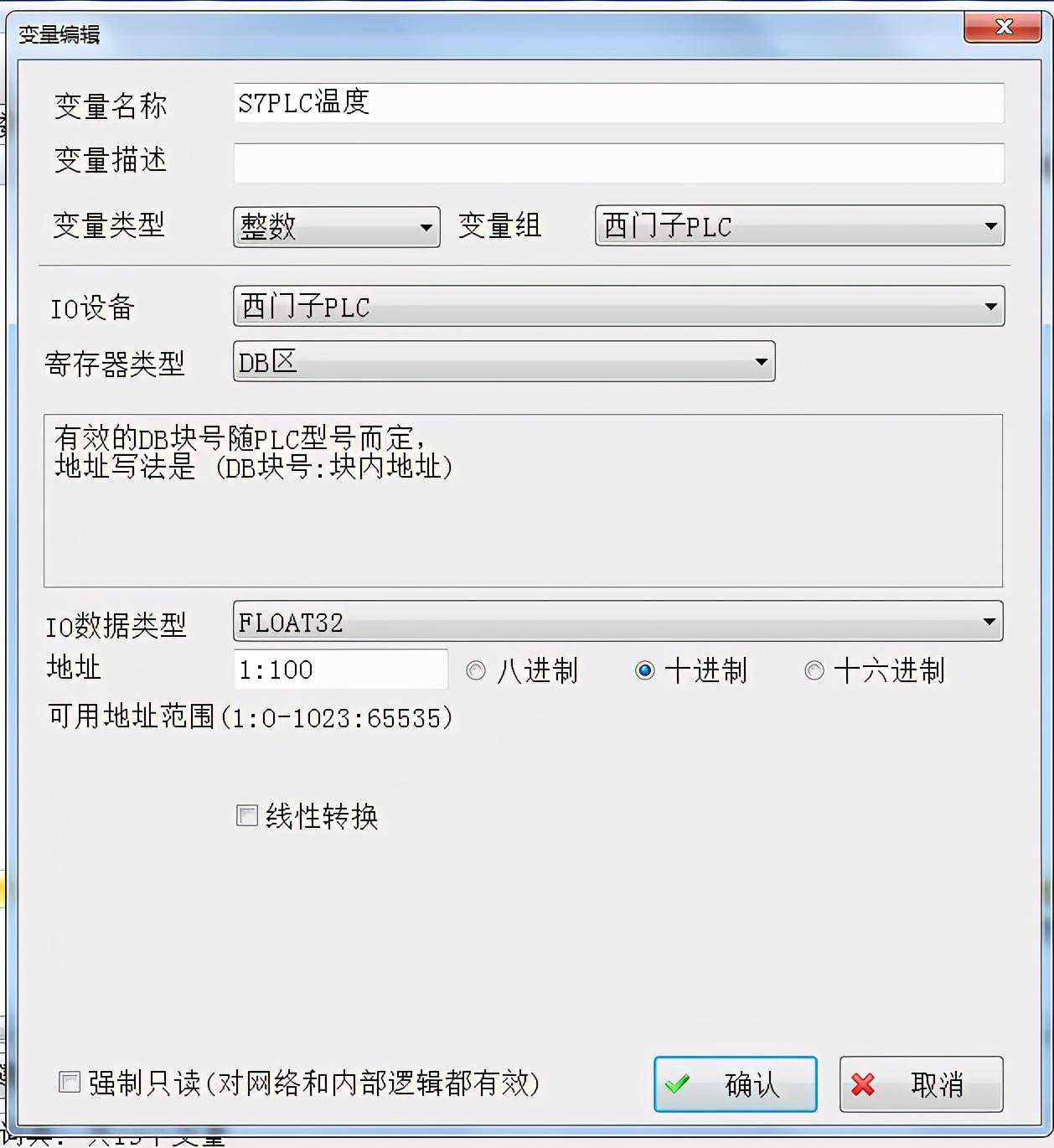

2.1.首先配置一个西门子1500PLC的变量
在PLC编程软件里面的设置如下：

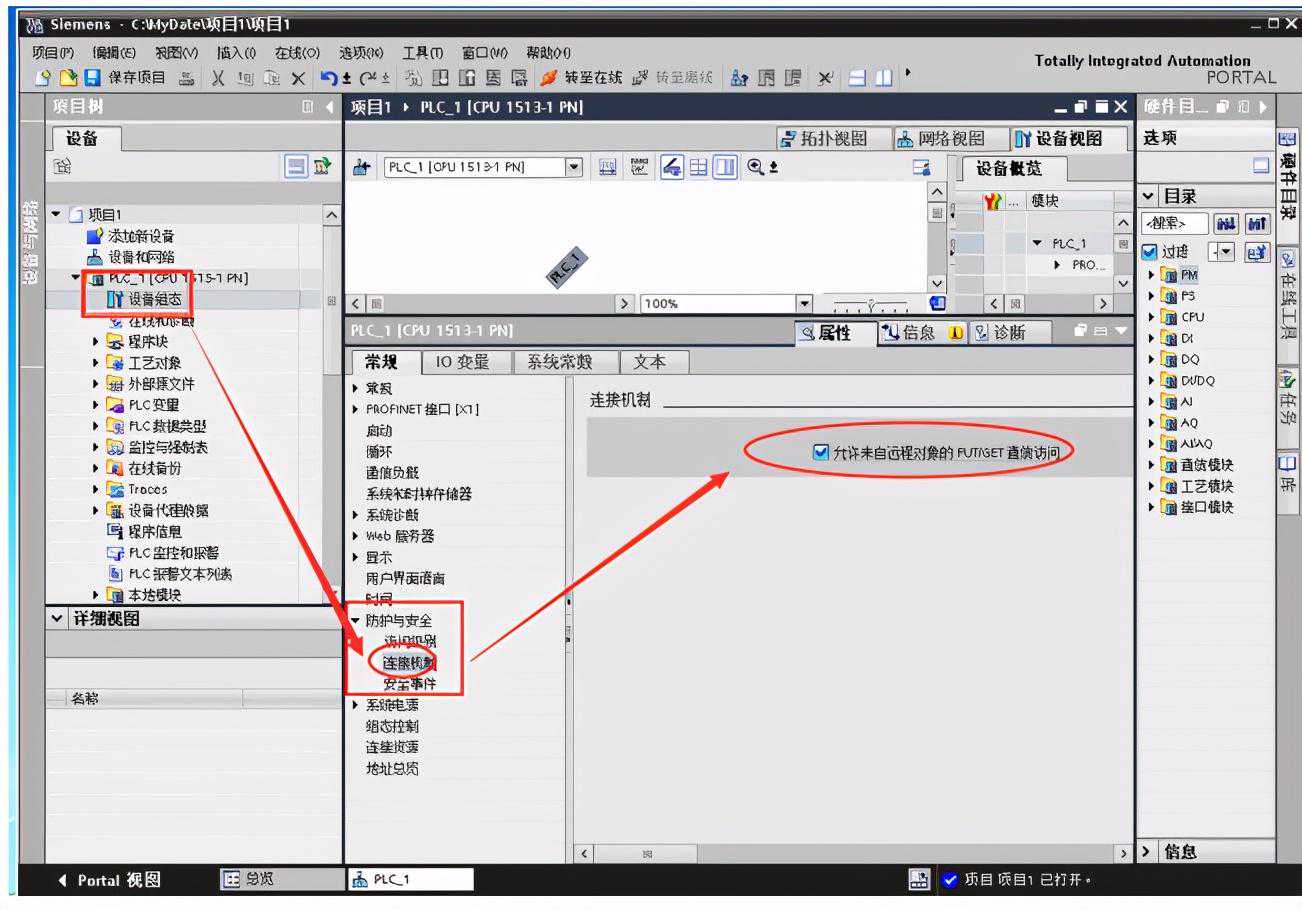

a,设备组态,双击“保护(防护与安全）”进入保护设置画面，把允许从远程伙伴（PLC,HMI…）使用PUT/GET通信访问打上勾
b，DB块设置
如果程序中有DB数据块，右击相应的DB块，选择“属性”，把优化的快访问前面的勾取消掉。设置完成请重启PLC电源！如果还通讯不上，有时需要重新清空PLC程序再下载重启后才能生效。
2.2.配置ABPLC的变量

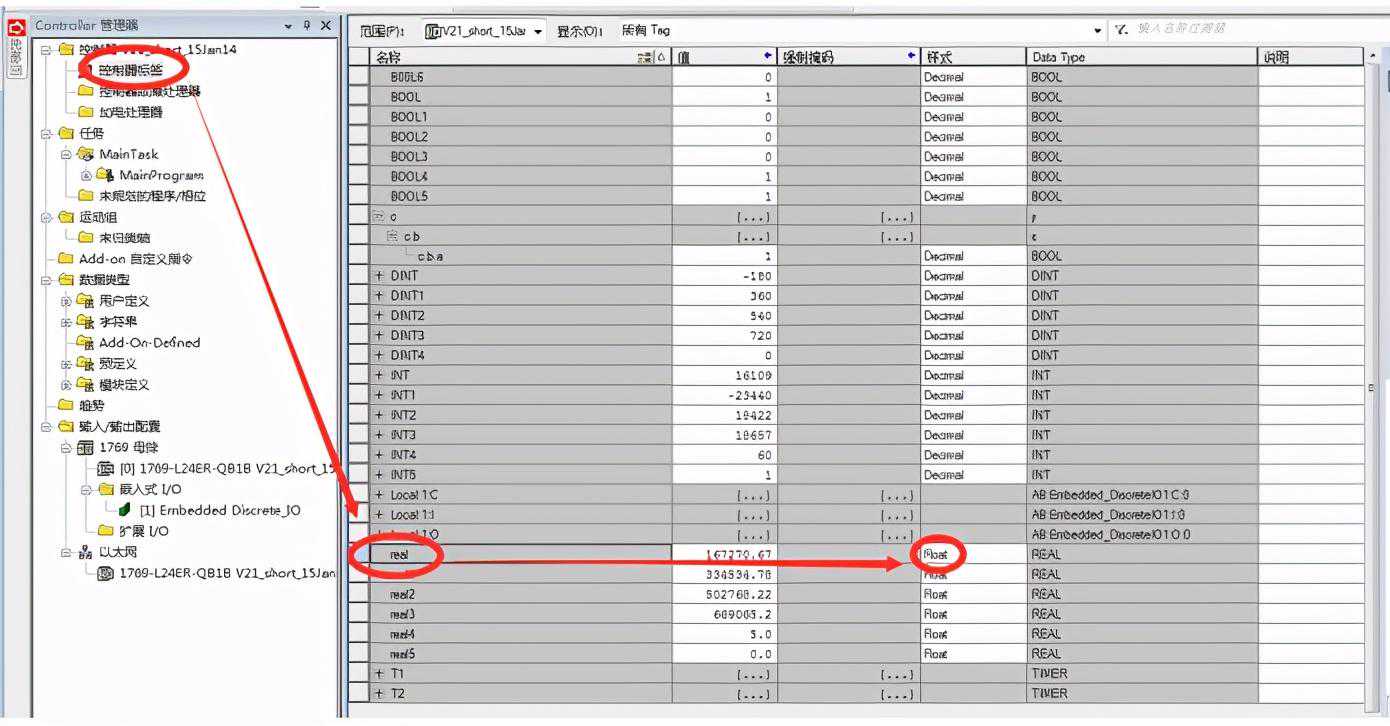

新建变量：寄存器名称与PLC的控制器标签里的变量名一致（如下图real为名字的变量，变量类型要和PLC一致）
2.3.使用数据交换即可完成
模块协议支持：
