编写:贺军

1、概述：

“直升机机载电子设备FMTAC/COM系列电台控制头”是“NAT”公司的系列产品。Tac/Com控制头提供了特殊的灵活性和易于操作的功能，同时使用了最小的面板空间，能在一个只有3英寸高度的面板高度中，可以使用Tac/Com控制头同时进行实现最多对4个收发器系统的控制和访问，受控制的无线电系统可以是“NAT”系列收发器或不同制造商的收发器的组合。

Tac/Com控制头可分为两个基本系列：Tac/ComⅠ（包括LED和LCD显示器）和Tac/ComⅡ（仅限LED）。请注意，Tac/ComⅠ或“CH”系列控制头自1995年以后已经停产。控制头的变化包括2、3或4收发器支持，主或从版本和自定义面板照明。新一代Tac/ComⅡ控制支持扩展信道存储（多达128个信道/无线电）、远程信道选择、显示自动调光以及控制头的完整软件配置。

与其他战术无线电管理系统不同，Tac/Com在内部软件中携带了自己的操作员手册，并可以为操作员提供所有功能的在线帮助。启动时的初始帮助模式可以提供控制头及其操作和存储功能的完整教程，在编辑操作中按下HELP按钮会为正在执行的特定存储或数据输入功能提供上下文敏感的帮助。

“直升机机载电子设备FMTAC/COM系列电台控制头虚拟化仪表试验器”是用于检测试验“机载电子设备FMTAC/COM系列电台控制头”各项技术指标的设备，检测程序编程按照直升机维护手册“23-12-77”编写检测程序。

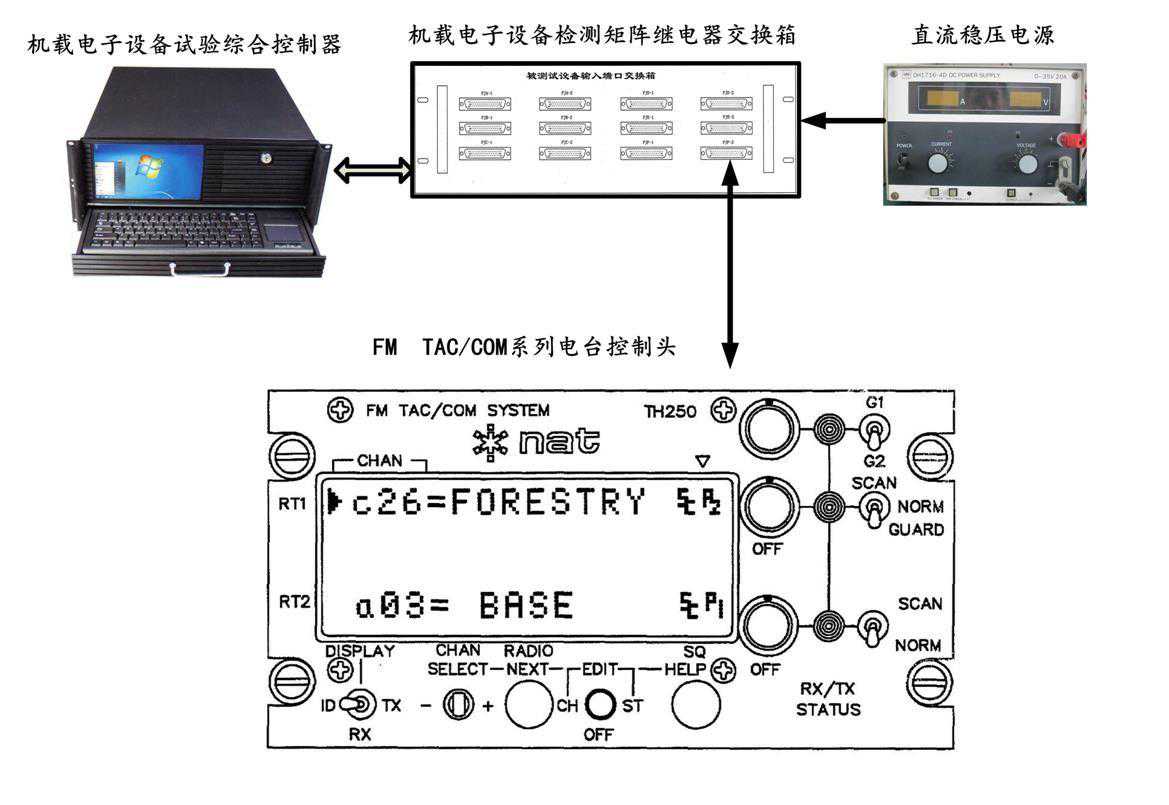

“直升机机载电子设备FMTAC/COM系列电台控制头虚拟化仪表试验器”系统连接如图所示：

直升机机载电子设备FMTAC/COM系列电台控制头虚拟化仪表试验器设计-14

直升机机载电子设备FMTAC/COM系列电台控制头工作原理-M

第3.0节操作

3.6.2、状态编辑功能：

目前在Tac/Com中实现的状态编辑功能如下所示和解释：

3.6.2.1、“TXMODE=”TX模式：

有两种可能的模式，或“DUPLEX”双工（中继器）操作，或“SIMPLEX”单工操作（直接）操作。这就决定了RX是否使用了一个公共频率和TX，或者是否会使用不同的频率。该功能覆盖了存储在单个通道数据位置中的内容，并允许这些存储的通道也在“SIMPLEX”单形模式下操作，而不占用另一个存储位置。并不是所有的收音机都有这种能力。

3.6.2.2、“TONES=”音调：

大多数收音机都有这种能力。“TONES”音调可以设置为“ON”打开或“OFF”关闭的收音机由这个功能，从而启用或禁用可以通过频道编辑在每个频道的基础上设置的任何音调。NATNT系列收音机和RT-96/7200还只支持“TXONLY”的音调模式，它只允许发射音调，但不支持接收音调。这是用在音调只需要打开中继器和不提供RX压制功能的地方。

3.6.2.3、“POWER=”功率：

一些无线电台，如NAT的NT系列和RT-9600/7200支持高功率和低功率发射机功能。许多电台许可证在高空有功率限制，必须设置在5000‘以上才能合法运行。这也可能是为了防止中继器在高空的干扰，或允许安全的操作。

3.6.2.4、“TONEDISP=”音调显示：

新一代软件现在允许用户定义音调表示，以适应无线电的本地操作。此选择可以设置为基调频率称为“FREQ”，或到几种代码中的一种。序列号

对于前32个EIA音调，被称为1-32。摩托罗拉收音机的字母数字代码被称为“MCODES”。伍尔夫斯伯格使用的移位八进码在状态线上被称为“WCODES”。

要从列表中选择所需的色调显示选项，请使用选择开关选择所需的显示模式。选项是1-32、“WCODE、MCODE”和“FREQ”。请注意，如果在“IAC”编辑模式中选择了“DPL”音调为ON，则“FREQ”选项将不会出现。有关更多信息，请参阅第3.5.4.2节。

3.6.2.5、“SCAN=”扫描：

对于NAT系列收发器，提供了扫描LIST、优先级通道或在新一代控制头上的LIST+优先级的选项。扫描列表通道从正常通道编辑模式下ID行的第二位数字进行编辑。有关扫描的更多细节，请参见第3.7节。

3.6.2.6、“P1=,P2=”P1、P2：

通过切换“CHAN+/-”开关，选择优先级1和2通道。每个通道组选择两个通道（a到d）。当扫描选项被选择为“列表”时，优先级通道不是活动的，而是保留在内存中。

3.6.2.7、“GUARDRCVR=”保护接收器：

RT-9600保护功能可以来自前面板（U接口）或状态线，具体取决于控制头中安装的接口类型。如果使用状态线（R或P接口），则该线显示为“GUARD=0（off）”保护=0（关闭）、1或2。

对于“Flexcomm”，保护RX只能从状态行启用，因为只有一个通道存在。前面板保护功能是指保护传输操作。

3.6.2.8、“PWR-UPCHAN=”通电时进入通道:

这是控制头在通电时将进入的通道。这可以为每台收音机设置。在早期的Tac/ComI控制中，只能设置一个特定的通道，但当前一代的Tac/ComI，II主板有额外的非易失性内存来记住最后使用的通道，因此也可以提供在断电前返回到最后一个通道设置的选项。这个通道被称为PDC或断电通道，并且可以被设置为一个选项，而不是任何特定的通道号。

3.7、“ChannelDisplaySummary”频道显示汇总:

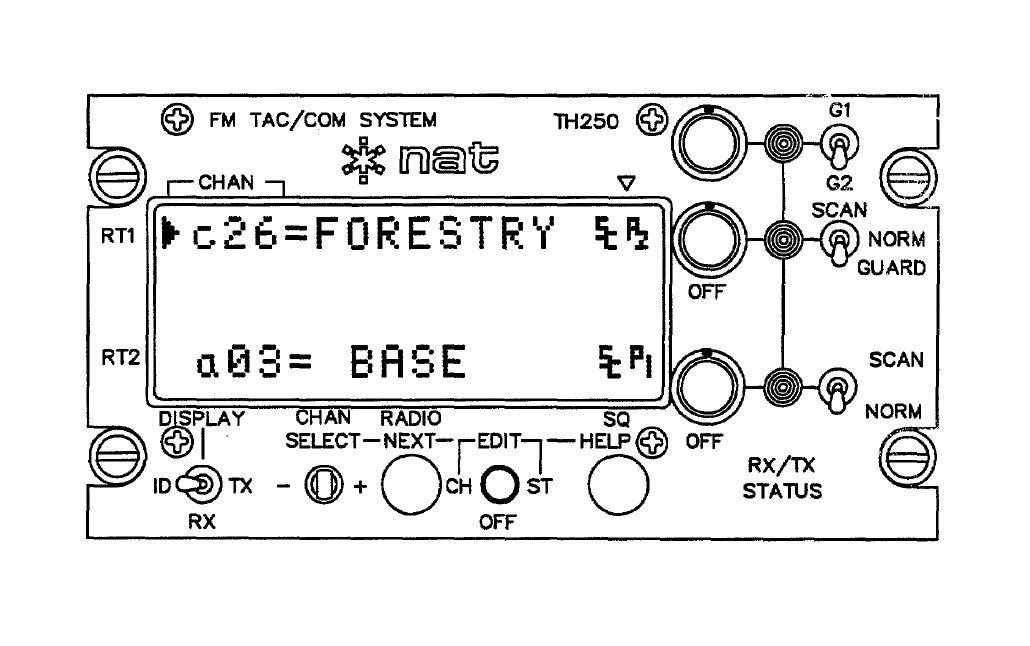

NATTac/Com控制头为每个存储的无线电台信息通道提供三个显示器，由控制头左下侧的“DISPLAY”显示开关设置。

3.7.1、“DisplavSwitchSetto“ID””隔离开关设置为“ID”：

ID或通道标签信息。这是一个名字，如“FORESTRY,HOSPITAL”林业，医院或“BASE5.”基地5。显示格式显示“CHANNEL”通道号、“IDLABEL,”ID标签和任何“SCANFLAGS”扫描标志。

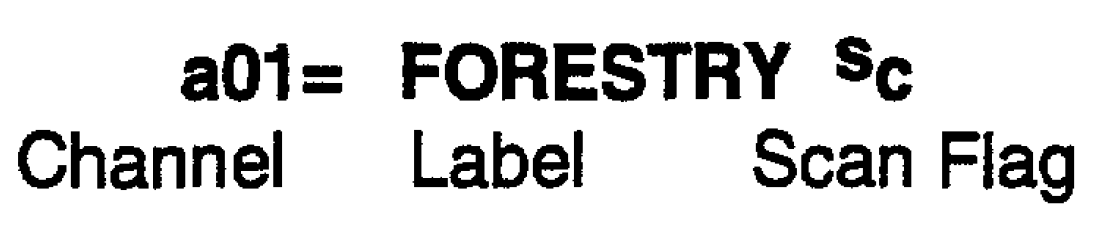

典型的ID标签可能如下：

a01=林业SC

通道、标签、扫描标志

“=”表示“TONESAREENABLED”音调已启用。这只出现在一次音调是从“STATUSEDIT”状态编辑功能中打开。音调可以存储，但不能活动，和只能激活TX，或同时激活TX和RX。仅TX是“USFS/OAS/BLM”林业正常模式。如果所有的音调(两者RX和TX)被激活，在某些单工操作中可能不会听到任何音频，因为没有

音调可能存在，因此无线电压制将不会打开。

“SCANFLAGS”标志指示在“LISTSCAN”列表期间标记了哪些通道以进行监视。这里可以出现另一个标志，即Pl和P2通道的优先级“PRIORITYSCANFLAG”，但是这个数据是从“STATUSEDIT”状态功能设置的，因为它对于每个无线电只能存在一次。NATNT系列无线电支持优先扫描，可由操作员编程。对于Flexcomm无线电，也可以编程设置一个“CHANNELDISCRETE”信道离散标志（[），用于特殊的外部切换。它与显示器上的“SCANFLAG”扫描标志出现在同一位置。

3.7.2、“DisplavSwitchSetto“RX””拆卸开关设置为“RX”：

RX或接收频率和音调。这是一个给定频道的接收频率，加上它的接收音调（如果有），以之前选择的格式显示。

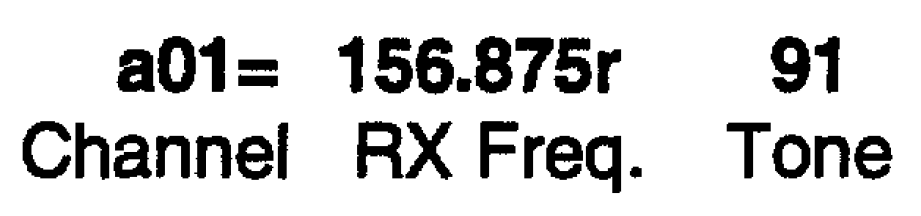

一个典型的RX频率可能是这样的：

a01=156.875r91

频道、RXFreq.、音调

“=”表示从“STATUSEDIT”状态编辑功能中启用了音调。较小的“r”表示所显示的数据是一个“RECEIVEX”接收频率。如果收发机进入单形模式，这将被替换为一个“s”。在“SIMPLEX”单工操作或“DIRECT”直接操作中，无线电的TX频率被转移到以前的RX频率，以允许在中继器上进行谈话操作。旧数据保留在控制头中，所显示的数据仅供参考。

3.7.3、“DisplaySwitchSetto“TX””显示开关设置为“TX”：

TX或传输频率和音调。这是一个给定信道的发射频率，加上它的发射音调（如果有），采用之前选择的格式。

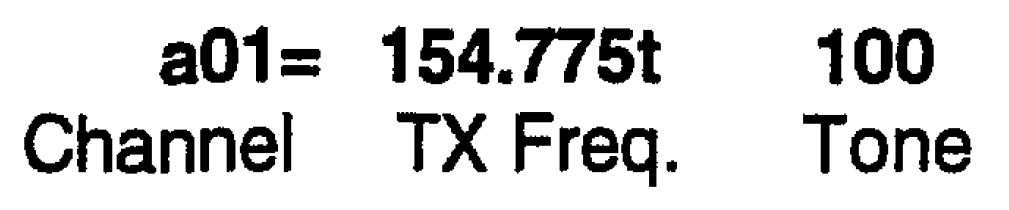

一个典型的TX频率可能是这样的：

a01=154.775t100

通道、TX频率、语调

“=”表示从“STATUSEDIT”状态编辑功能中启用了音调。较小的“t”表示所显示的数据是一个发射频率。如果收音机进入单形模式，这将被替换为一个“s”，并且TX频率无法被编辑。在“SIMPLEXorDIRECT”单工操作或直接操作中，无线电台的TX频率被移到RX频率，以允许在中继器上进行谈话操作。旧数据保留在控制头中，所显示的数据仅供参考。

Tac/Com控制头能够以第3.5.2.4节中的任何格式显示音调数据，再加上83DPL或数字专用线标识符。

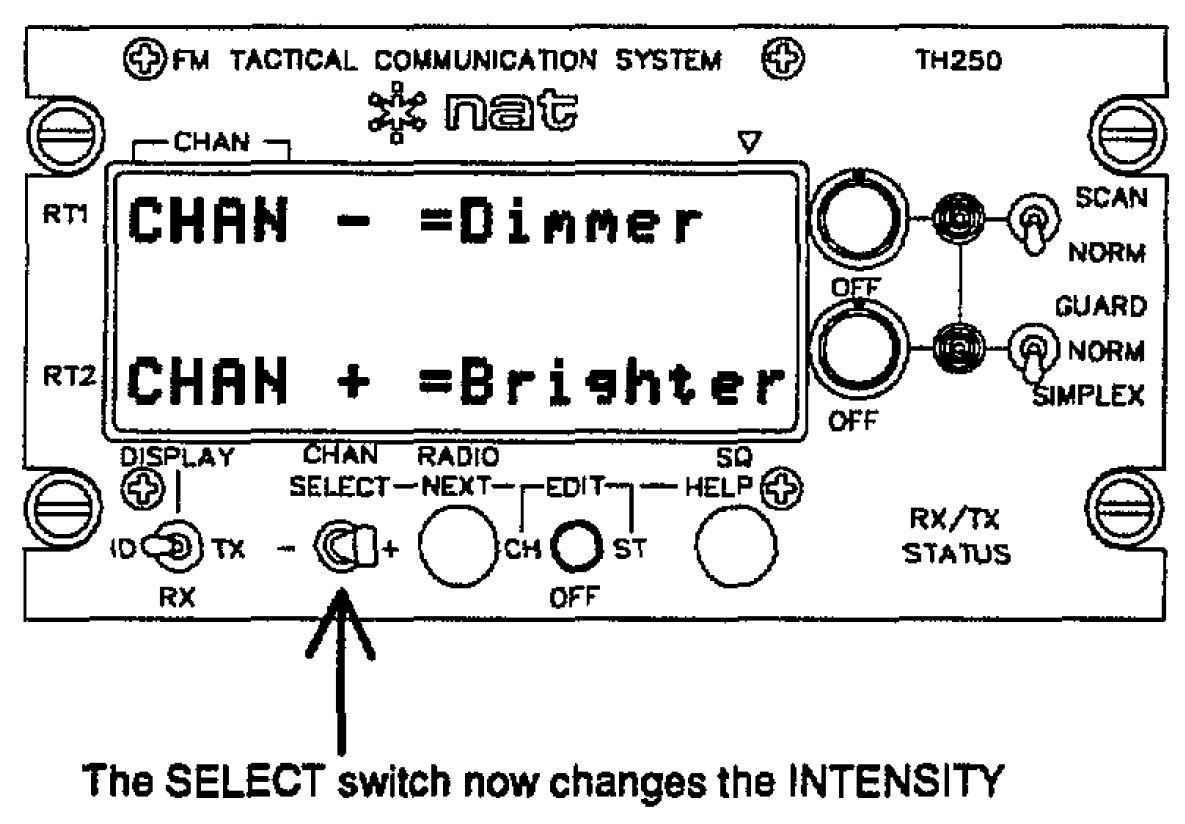

3.8、“ChangingDisplayBrightness”改变显示亮度：

选择开关现在会在液晶控制上改变了强度，有两种调整方式，可以通过屏幕上述，或通过“DISPLAY/CONTRAST”显示/对比，如果有足够的空间面板对比度控制会改变液晶显示屏的对比度和视角，以适应不同的光线和位置的情况。如果显示器受到极端温度（热或冷），它将改变显示器的化学性质，并可能需要调整这个控制，使外观恢复到所需的呈现。

3.9、“Scanning”扫描：

扫描是一种在操作员控制下对无线电信道进行快速采样的自动内部功能。操作员可以选择几种预定义模式中的一种，以控制无线电将如何执行此功能（通过状态编辑功能“STATUSEDIT”），并有一个前面板开关将无线电发送到此操作模式。

扫描对于检查一个或多个频道上的无线电流量非常有用，而工作一个“家庭”或监控频道（收音机在选择扫描前打开的那个频道）。当扫描处于活动状态时，将忽略所有CTCSS/次音调或DPL功能，当确定已找到通道时，无线电台不会测试这些条件。压制控制的音调保持活跃。这是因为与无线电锁定时间相比，测试音调的延迟太长，扫描将严重影响。Tac/Com收发器以大约90个通道/秒的速度进行扫描。提供音调或DPL解码几乎需要半秒，这将导致每秒2个通道的扫描。

当扫描活动时，前面板CHAN开关不活动（对于该收发机），因为信道控制被控制头中的扫描逻辑接管。如果控制头已经获得了一个通道（在扫描时），然后您出于某种原因尝试手动更改通道，这可能会导致一些操作员的混淆。不会发生任何变化，无线电台必须从“SCAN”中选择到“NORM”操作，以便手动改变通道，从面板控制中工作。

如果收发器的麦克风是控制，则无线电台将被重新引导到“家庭”或监控频道进行传输。

在扫描时，一个信号需要比正常操作时稍强一些，因为检测的时间间隔很短。不使用音调或DPL代码扫描时进入帐户。收发机将停止在任何有射频信号的标记通道上，但如果控制头的音调设置错误，你可能无法听到接收到的音频。为了避免任何混淆，在扫描过程中，音调可以被设置为OFF（通过状态编辑功能），以便所有的通道都能被听到。

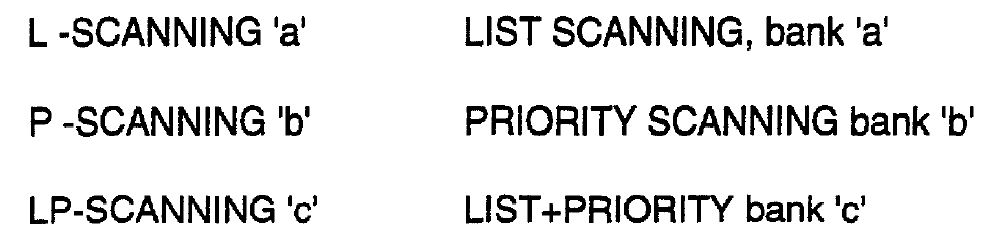

任何通道都可以被指定为优先通道和LIST通道在NATNT系列收发机支持的32个通道中。这个在模式（P1或P2和/或SC）的通道名称之后会出现适当的扫描标志。存储中32个频道中的任何一个或全部都可以在列表中扫描，但每个通道只能被分配P1和P2优先级名称，当通过前面板模式开关选择扫描时，将会出现一条消息显示以指示收发机正在做什么。在早期的Tac/Com控制中，这个消息是“SCANNING”扫描，但在新的软件修订中，扫描模式和存储现在显示，以更好的操作员理解。这些信息现在如下：

3.9.1、“ScanModes”扫描模式：

如果通过状态编辑模式启用了优先级扫描通道，那么通道标签后面将是在ID显示模式下查看的识别信号：P1或P2，表示优先级状态。如果通道添加到列表扫描模式，在查看频道标签时也会显示“SC”标志。优先级通道由状态行选择，如“SCANMODE”（列表或优先级）。在ID标签编辑(CH)功能中标记通道进行列表扫描，当前一代Tac/Com软件支持以下三种扫描模式：

3.9.1.1、“LISTScanninq”列表扫描：

通过在结尾添加扫描标志(SC)来选择LIST扫描通道在通道编辑模式下的ID行。这个空格可以切换为离开（未标记）或(SC)标志，表示该通道已添加到该32个通道块的扫描列表中。

一旦扫描激活，控制将移动所有标记的通道，直到检测到运营商，然后它将保持在该通道上，直到流量停止，加上2-3秒的延迟期，允许您回复任何传入的流量。如果没有进一步的活动，控件将继续通过列表，然后重新开始。当选择取消扫描时，控制头恢复正常运行，收音机将返回到扫描开始前设置为的“家庭”或监控通道。

3.9.1.2、“PRIORITYScanninq”优先级扫描程序：

因为它们只能在32个通道的每个块中存在一次，并且为了避免意外的重复，所以通过状态编辑功能来设置优先级通道。可以为每个块设置相同的优先级通道，但然后必须将它们输入到每个块内的通道中。最高优先级的通道指定为P1，下一个优先级P2；最低优先级是“主”或监控通道。P1/P2标志将出现在ID模式下的通道名称之后。如果不需要同时分配P1和P2，则不必同时分配它们。

如果在指定的P1信道上发生传输，无线电将重新频道到该频率，而不管其他信道上的活动。如果在P2通道上发生传输，无线电将继续检查P1上的活动。如果在“主”信道上接收到传输，则继续检查P1和P2。检查期间优先级非常快，大约每1/3秒，当发生在其他接收时，听起来像一个微弱的滴答。每当检测到传入传输时，显示器将显示与所选显示模式（“ID”、“RX”或“TX”）对应的正确通道数据。

3.9.1.3、“LIST+PRIORITYScanninq”列表+优先级扫描程序：

在此模式下，将“LISTPRIORITY”列表和优先功能组合起来，以便在两个优先级通道的活动上定期检查列表。这是一个新特性，只存在于Tac/Com的软件版本2.13及更高版本，以及Tac/ComⅡ控件的1.45及更高版本。在这种情况下，优先级分配仍然按照正常的优先级模式进行分配，但是列表通道的优先级低于“主页”通道，并且只有在其他三个通道上没有任何活动时才会进行扫描。

3.9.1.4、“AMScanninq”AM扫描：

虽然这不是Tac/Com和NT136-PAS多模式收发器的原始特性，但它现在已经完全实现了。需要对收发器进行一些硬件更新(低于s/n1018)以实现快速锁定AM接收所需的灵敏度，但加上当前软件，它可以提供低至2.0uV的扫描。由于飞机存在的电噪声环境，AM接收器的抑制阈值必须比FM高得多(2-3.0μV误差0.5uV)。在扫描时，AM的有效覆盖范围将小于相同强度的FM信号。

3.9.1.5、“Scanninqonothersvstems”扫描仪在其他扫描系统上：

在米德兰“Syn-TechI收发机”上，添加到扫描列表的频道将有字母“a”或ID标签显示末端的字母“b”。状态行用于选择在“SCAN”模式中是使用列表b还是列表a和b。仅列出在优先级模式中使用的通道。伍尔夫斯伯格无线电台不提供扫描，因为它们的合成器锁定时间非常长，这排除了扫描。
