上一篇简述了FX5U的4AD模块，本文介绍一下三菱Q系列的AD模块。
PLC:三菱Q系列
模块：Q64AD
气压表：松下DP-101A
第一步：硬件接线
第二步：软件配置

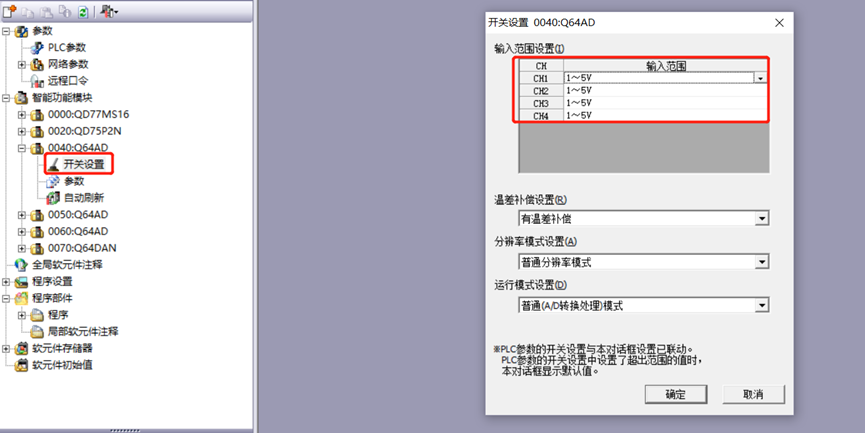

添加好模块之后，在模块开关设置里选择好正确的输入范围。下面的分辨率设置可以根据实际需要设置
参数设置里可以选择默认的采样处理，也可以根据需要修改处理方式为平均或时间处理，并设置好平均时间/平均次数。如果某个通道未使用的话，需要将允许/禁止设置选择为禁止。

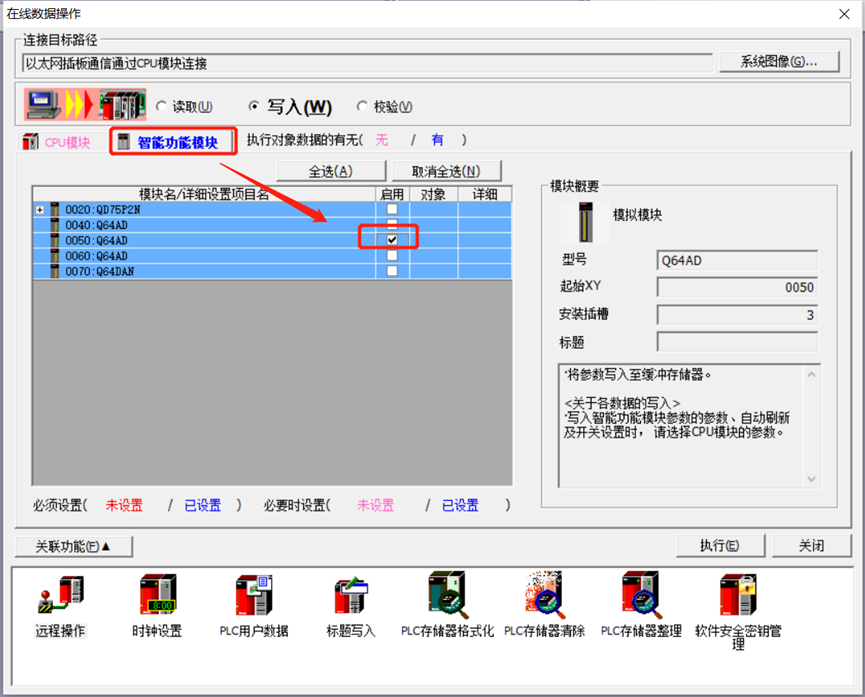

以上都设置好之后就可以将参数下载至PLC了，通过智能模块下载区，并勾选上需要下载参数的模块，才能将设置好的参数下载进PLC。这一步容易和PLC参数下载混肴。
第三步：读取数字值
如果不需要转换模拟量的话，通过以上两步就可以读取出气压表的数字输出值。（软元件使用可以参考Q64AD手册）
需要将数字量转换成实际值的话，就需要计算公式了。这里使用的公式为：Y=AX+B。
Y:实际值，A：系数（斜率），X：数字输出值，B：截距

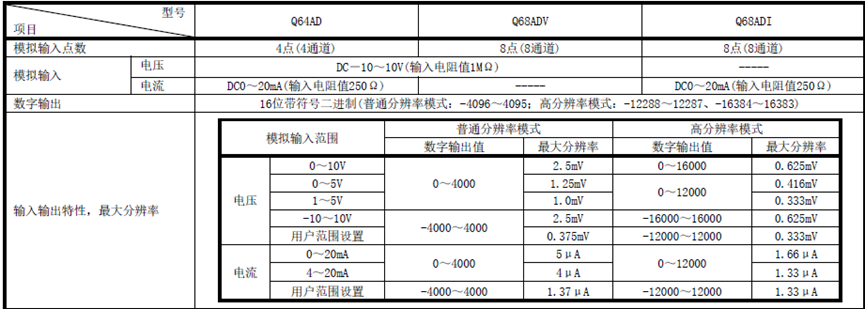

通过手册查询Q64AD的分辨率：
这里PLC模块参数里输入范围选择的是1-5V，所以数字输出值的范围是0-4000。

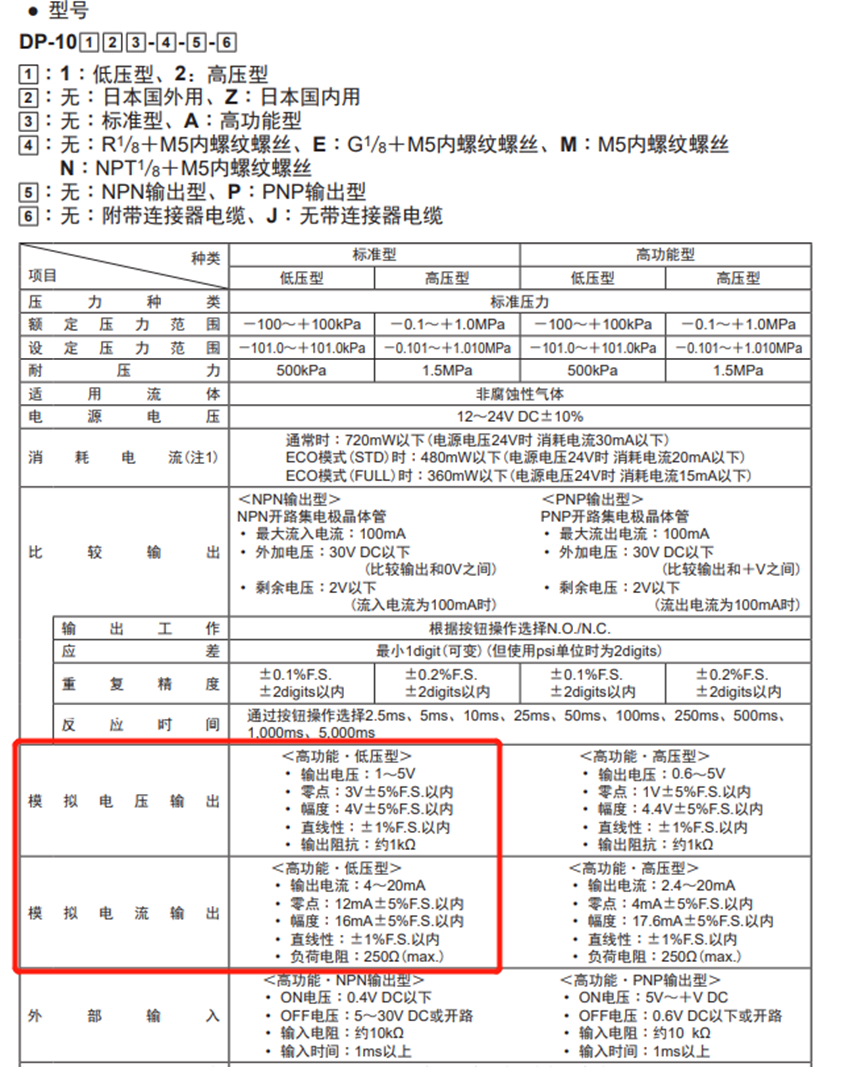

对应气压表1-5V的额定压力是-100-100kPa。
通过以上两个查出的范围就可以确定基本的关系，即1-5V=0-4000=-100-100kpa。
也就是说，当电压为0V时，数字输出值为0，实际压力为-100kPa。
再根据上面的公式Y=AX+B，得出如下两个方程
1.-100=0*A+B
2.100=4000A+B
解方程得出A=0.05，B=-100.
最终方程等于Y=0.05X-100

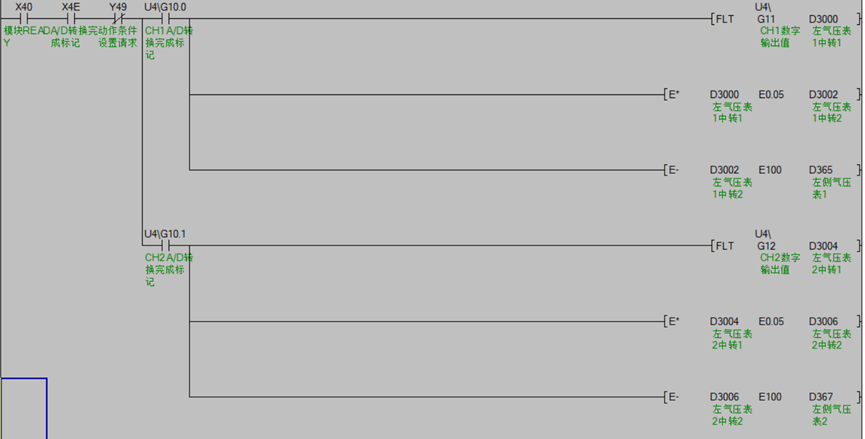

知道公式之后，就可以编写程序了。
以上个人使用方法，不对的地方请大家指出，谢谢！
