PLC是工业控制不可缺少的自动化核心设备，要想学好PLC就必须要先了解数据类型。数据类型是所有自动化软件的编程基础，只有熟练掌握，才能随心所欲的驾驭。下面我们就以西门子S7-200为例，详细讲述这些常用的数据类型。

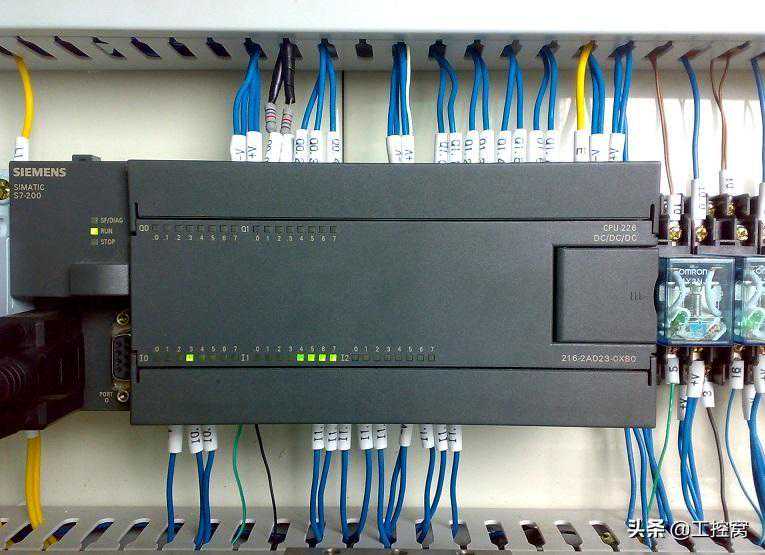

siemensPLC
1、基本数据类型
基本数据类型由以下几种：
1.1、位（bit)
定义为BOOL（布尔型），只有两个值：0或1。如：，，，等。

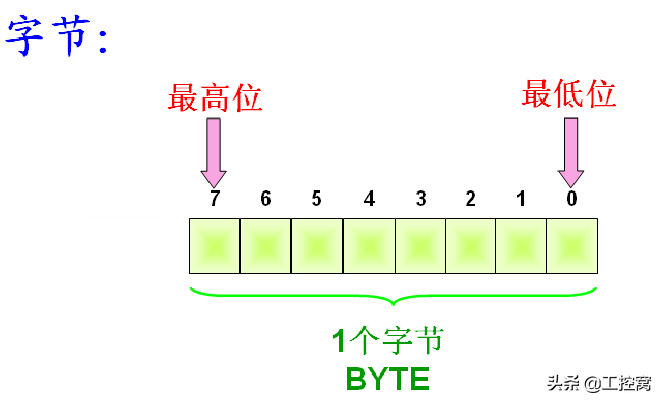

1.2、字节（Byte）
定义一个字节（Byte）等于8位（Bit），其中0位为最低位，7位为最高位。
如：IB0（包括～位），QB0（包括～位），MB0，VB0等。
用十六进制表示的范围为：00～FF，用十进制表示的范围为0～255。
字节
1.3、字（Word)
定义相邻的两字节（Byte）组成一个字（Word），表示一个无符号整数，所以一个字为16位。
如：IW0由IB0和IB1组成的，其中I是输入映象寄存器，W表示字，0是字的起始字节。特别注意的是：起始字节必须是偶数。
字的范围为十六进制的0000～FFFF，十进制的0～65536。
在编程时，如果已经使用IW0，如果想再用IB0或IB1，就要特别慎重，避免重复定义。
字

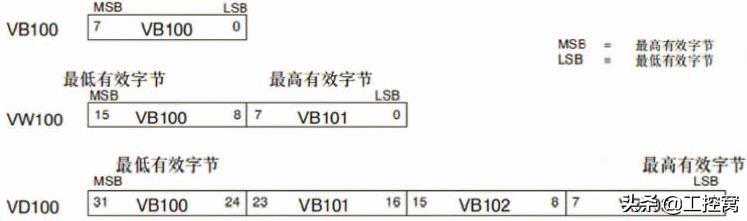

1.4、双字（DoubleWord）
相邻的两个字（Word）组成一个双字，来表示一个无符号数。因此，双字为32位。
如：MD100是由MW100和MW102组成的，其中M是位存储区，D表示双字，100是双字的起始字节。特别注意的是：双字的起始字节也必须是偶数。
双字的范围为十六进制的0000～FFFFFFFF（即十进制的0～4294967295）。
在编程时如果已经使用了MD100，如果再用MW100或MW102，就要特别慎重，避免重复定义。

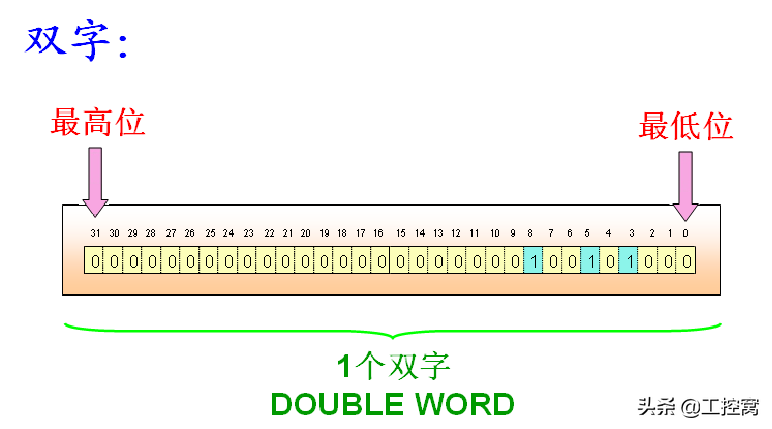

双字
特别注意：以上的字节、字和双字数据类型均为无符号数，即只有正数，没有负数。
1.5、16位整数（INT，Integer）
整数为有符号数，最高位为符号位，1表示负数，0表示正数。范围为－32768～32767。

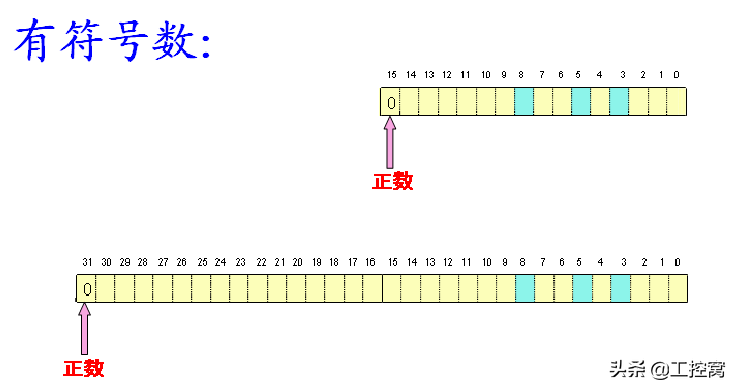

正整数
1.6、32位整数（DINT，DoubleInteger）
32位整数和16位整数一样，为有符号数，最高位为符号位，1表示负数，0表示正数。范围为－2147483648～2147483647。

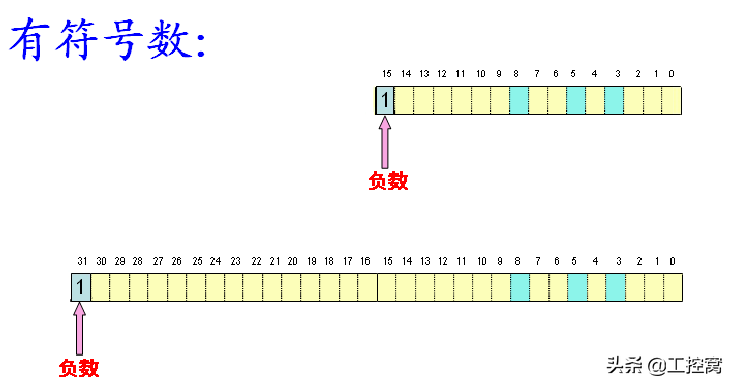

负整数
1.7、浮点数（R，Real）
浮点数为32位，可以用来表示小数。浮点数可以为：1.m×2e。
单精度浮点数
2、复合数据类型
用户通过复合基本数据类型而生成就是复合数据类型。
复合数据类型包括以下几种：
2.1、数组（ARRAY）
将一组同一类型的数据组合在一起组成一个单位就是数组。
2.2、结构（STRUCT）
将一组同不同类型的数据组合在一起组成一个单位就是结构。
2.3、字符串（STRING）
字符串是由最多254个字符组成的一维数组。
2.4、日期和时间（DATE-AND-TIME）
用于存储年、月、日、时、分、秒、毫秒和星期的数据。占用8个字节，BCD编码。
星期天代码为1，星期一～星期六代码分别是2～7。
如：DT＃2004_07_15_12:30:15.200为2004年7月15日12时30分15.2秒。
2.5、用户定义的数据类型（UDT，User-DefinedDataType）
由用户将基本数据类型和复合数据类型组合在一起形成的数据类型。
可以在数据块DB和变量声明表中定义复合数据类型。

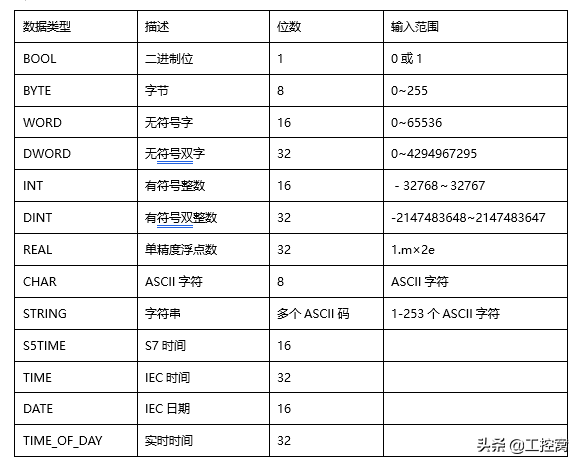

3、数据类型汇总表格
4、举例说明
对于有符号的整数来说，最高位用作符号位，余下的位才是数值部分。
下面以有符号整数INT来举例说明其数值范围为什么是-32768-32767？
最高位是符号位，0为"+"、1为"-，去掉一个符号位后，余下的数据只有15位。
15位二进制1对应的整数最大正整数为2^15-1=32767，最大值为+32767，对应二进制：0111111111111111。即十进制范围：0~32767；
15位二进制1对应的整数最大负整数为-2^15=-32768，最大值为-32768，对应二进制：1111111111111111。即十进制范围：-32768~-1；

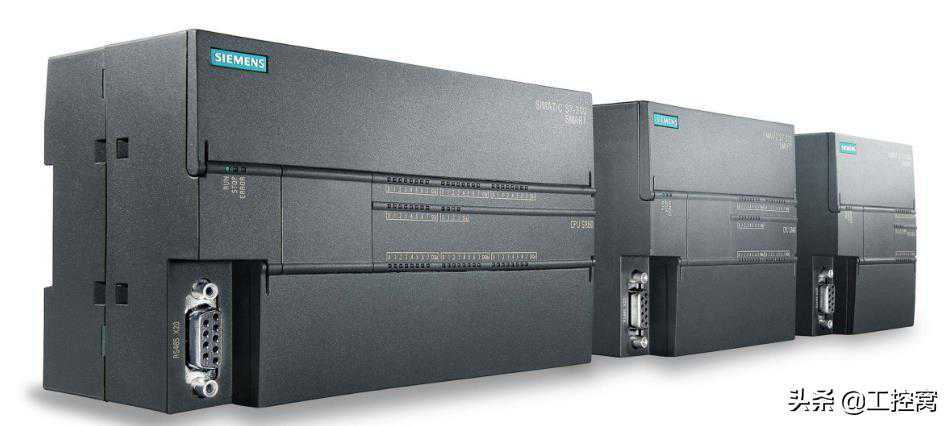

西门子PLC
其实，数据类型简单也复杂，尤其是自定义数据类型。看得懂，并不代表你能在编程过程中能正确使用。只有自己动手编程，对不同的数据类型进行定义和使用，才能有深入地理解和掌握。当你对数据类型充分理解后，就可以学习数据的寻址。坚持不懈的学习和实际编程，才会有可能成为变成专家。
