在使用三菱FX系列PLC的时候，我们一般是使用PLC自带的422端口（8针圆口）进行程序下载，当PLC自带的422编程口被触摸屏占用或损坏不能正常使用，那我们该怎么下载程序呢？在不考虑价格的情况下我们可以使用以太网模块进行程序下载，如果想要低成本方式我们可以使用422BD、USB-BD、232BD模块。
USB转422编程线
本文向大家介绍FX3UPLC使用FX3U-232BD下载程序。
所需材料：
1、USB转232串口线
2、FX3U-232BD
硬件连接示意图如下：

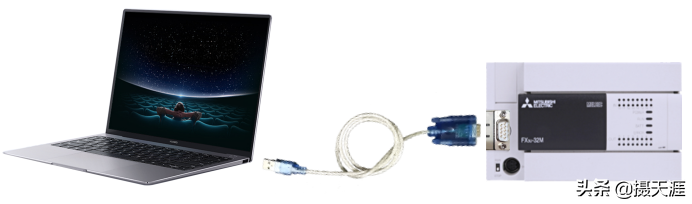

FX3UPLC通过USB转232串口线连接示意图
①通信线及PLC通信模块:
下图所示是USB转232串口线及FX3U-232BD板，均为DB9公头，针脚顺序相同。大家在购买USB转232串口线的时候可以选择公头或母头。
DB9公头针脚顺序
②接线：

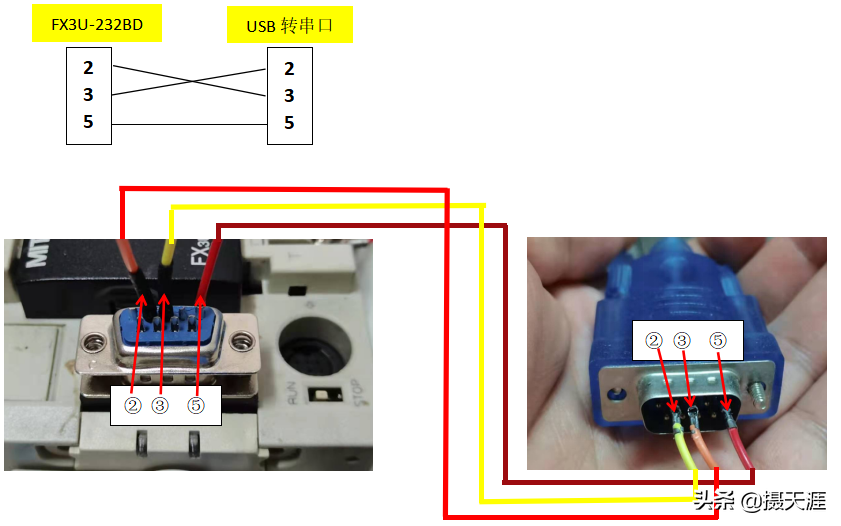

总共需要接三根线，2、3针脚交叉连接，5脚GND连在一起。
实物接线图
③USB转串口线安装驱动：串口线连接电脑，未安装驱动或驱动安装失败时图标会出现感叹号，驱动安装成功后如下图，并显示当前的端口号。
驱动安装成功
④PLC设置

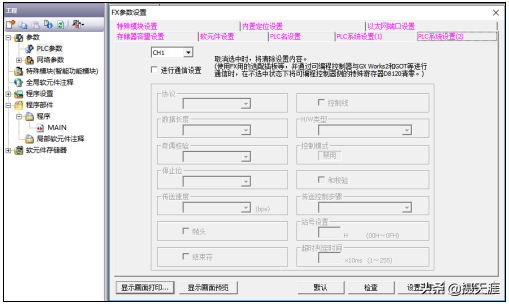

PLC参数不需设置，保持默认，如下所示。如果勾选了“进行通信设置”，将无法连接用于程序下载。既要通信又要下载程序，两者不能同时满足。
PLC参数默认
⑤通讯测试

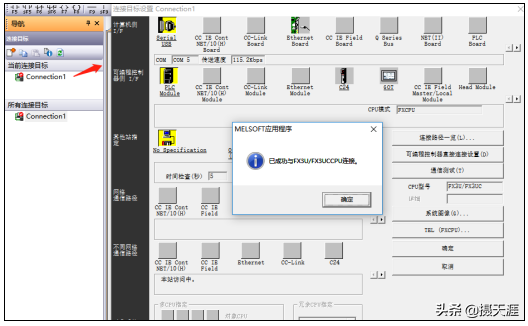

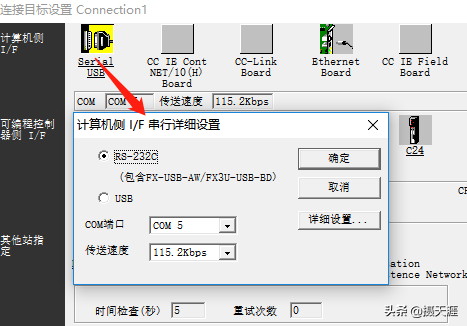

选择串口线端口
通信测试
通讯成功后可读取、写入、监控程序。
监控测试
~END
