/Logix驱动
支持AB的Logix5000系列以太网通讯,不需要RSLinx软件支持;
确认PLC网络模块IP地址和CPU槽号,如192.168.1.124、0;
制作变量文件:

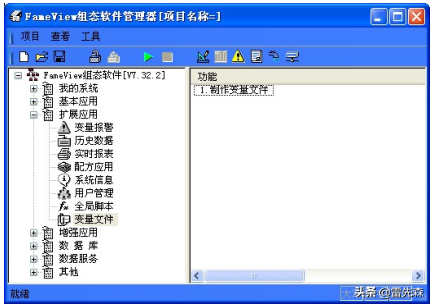

选择执行扩展应用-变量文件-制作变量文件:

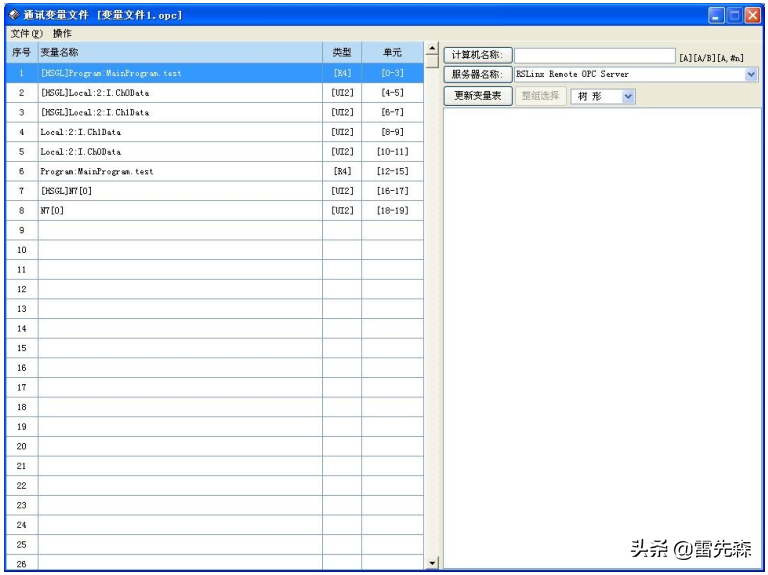

填写PLC存在变量,数据类型须正确:

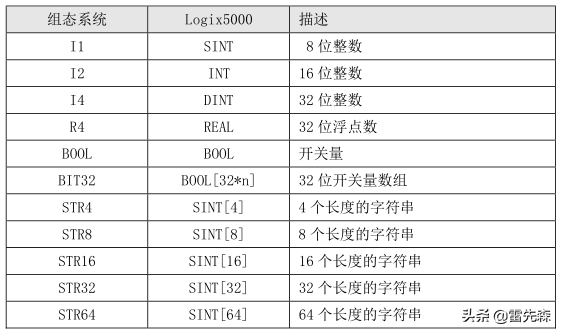

PLC变量数据类型与组态系统对应如下:
所有变量长度总和不能超出1024字节,可以制作多个变量文件;

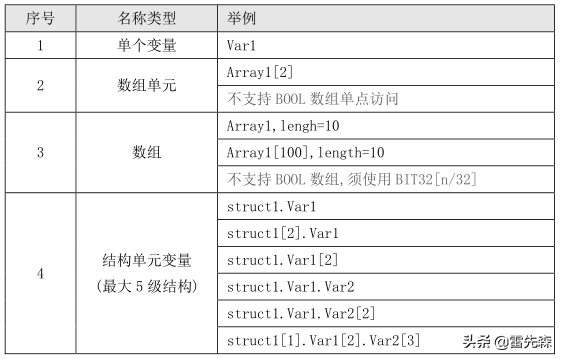

支持以下变量名称格式:

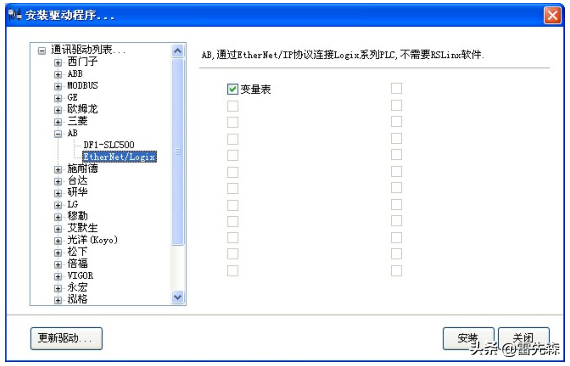

安装驱动程序,如果驱动列表中没有此驱动,请执行更新驱动:
启动驱动程序:

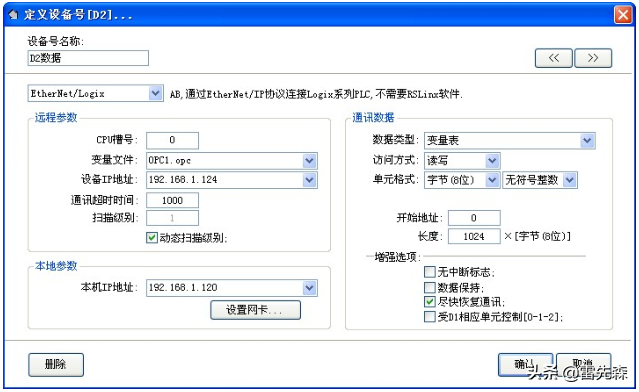

定义设备号:
正确填写CPU槽号:[0-12];
选择变量文件;
正确填写设备IP地址(如192.168.1.124);

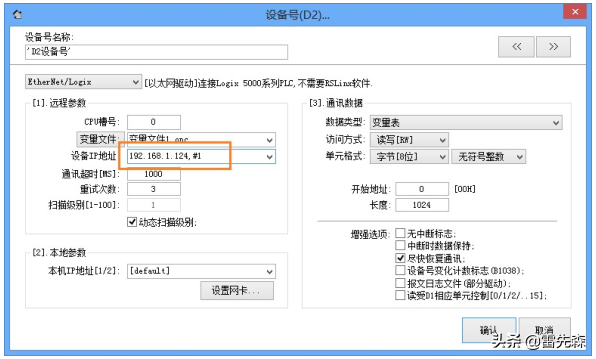

通过设备IP地址通道,并发PLC通讯:
以太网模块1756-ENBT支持64TCP连接,但测试超出50并发,出现变量访问失败现象;
建议最大并发数不超50;
通讯数据量大时,需设置PLC中的参数(SystemOverheadTimeSlice)为较大值,例如10-80%:
建议变量名称尽量短,建议尽量使用数组:
